TAKEX（竹中エンジニアリング）防爆構造（Ex d IIB T5）赤外線ビームスイッチ警戒距離30m IP65防水

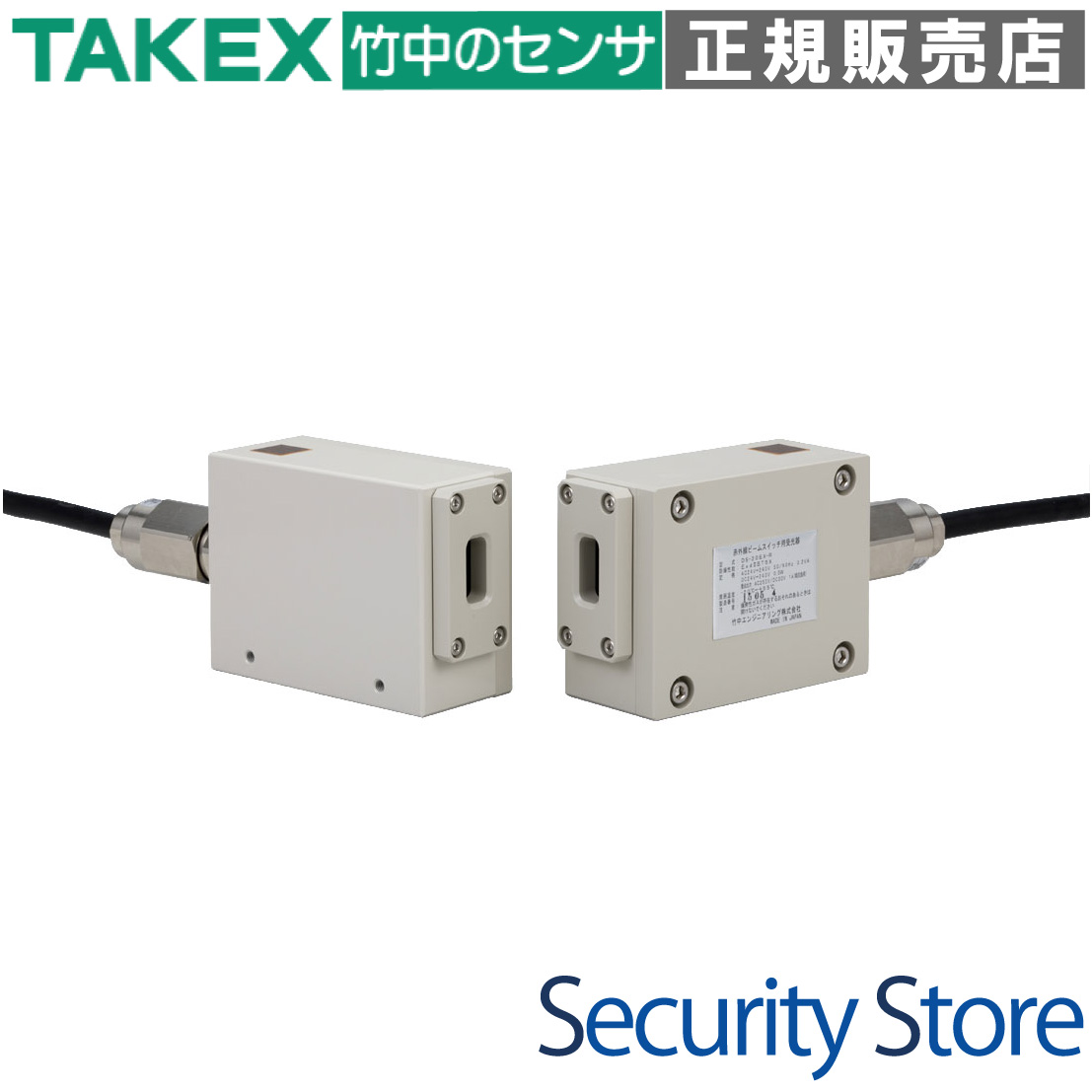

DS-30EX 防爆型赤外線ビームスイッチ

化学薬品工場や火薬工場などの危険箇所（第1類・第2類）で使用可能な、耐圧防爆構造の透過型赤外線センサーです。強固なアルミケースとIP65の防水性能を備え、過酷な産業環境下で最大30mの長距離警戒を実現します。

型番： DS-30EX（DS-30EX-T 投光器 / DS-30EX-R 受光器）
防爆性能： Ex d IIB T5（耐圧防爆構造）
検出方式： 近赤外線ビーム遮断方式（透過型）
警戒距離： 屋外・屋内 30m
設置可能エリア： 第1類危険箇所（ゾーン1）、第2類危険箇所（ゾーン2）
電源電圧： AC/DC 24〜240V（フリー電源仕様）

資料ダウンロード

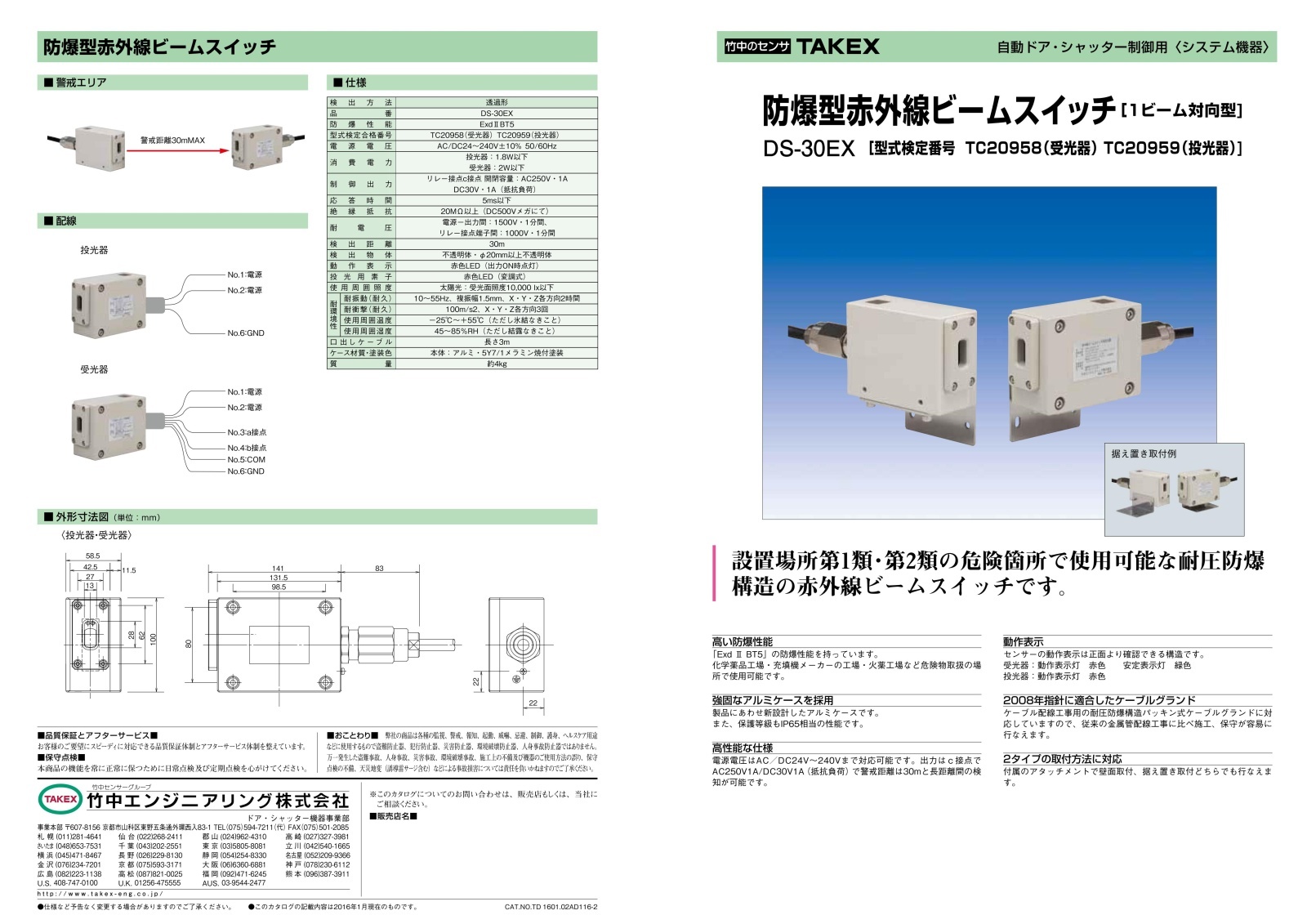

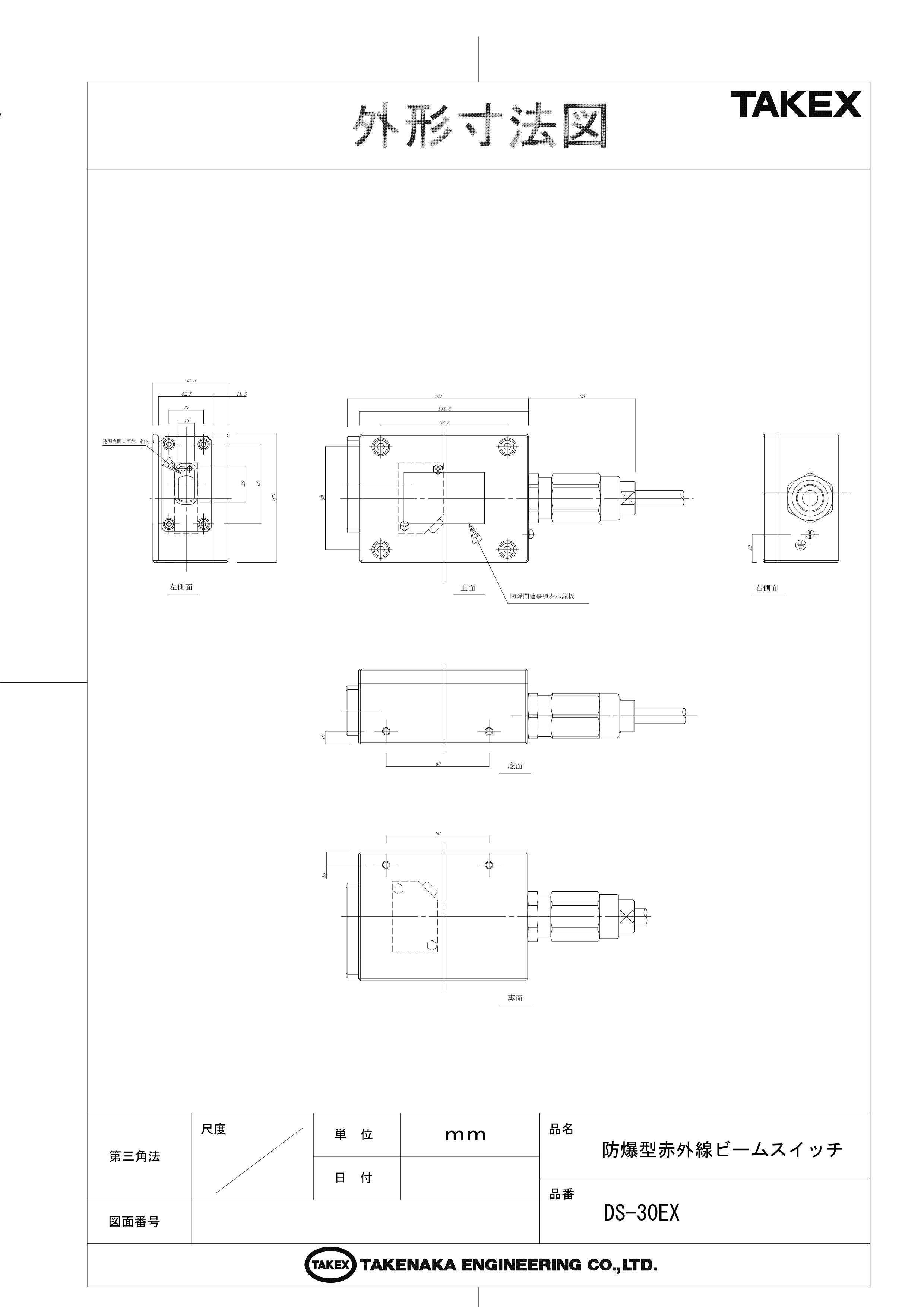

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

化学工場・薬品プラントの出入管理
塗装工場・溶剤取扱場所の通過検知
火薬・危険物貯蔵庫の侵入監視
充填機メーカーの製造ライン監視

導入前に確認したいポイント

設置場所がゾーン1または2であること
対象ガスが分類A・B（分類C以外）であること
投受光器間に30mを超える遮蔽物がないか
設置足場が2.6kgの重量に耐えうる強度か

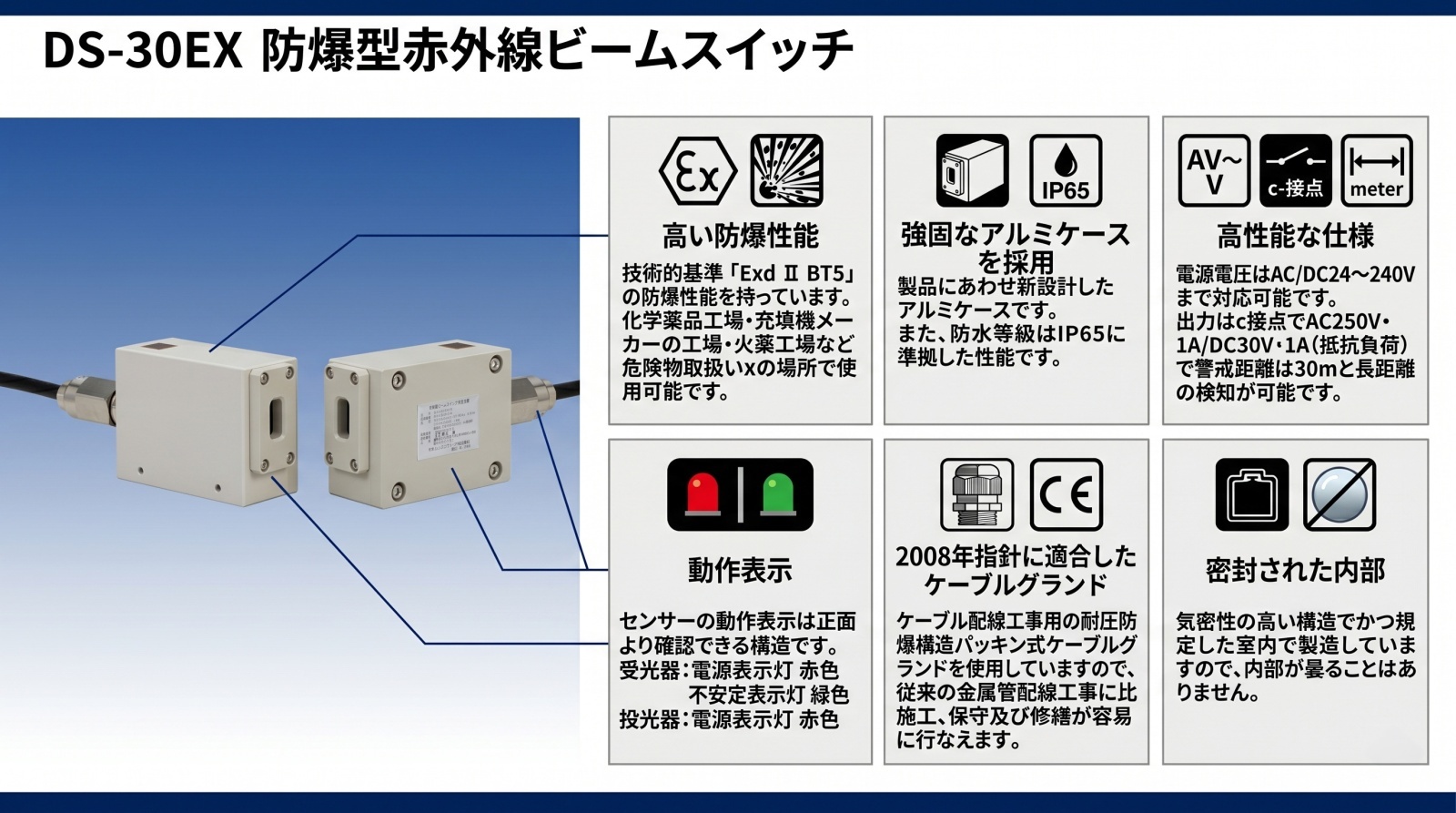

特長

耐圧防爆構造「Ex d IIB T5」適合

万が一、機器内部で爆発が発生しても、強固な容器がその圧力に耐え、外部の爆発性ガスへの引火を防ぐ「耐圧防爆構造」を採用しています。技術的基準「Ex d IIB T5」に適合しており、幅広い産業現場で安全に使用可能です。

第1類・第2類危険箇所への設置対応

通常の運転状態で爆発性雰囲気を生成するおそれがある「第1類危険箇所」および、異常時にのみ危険となる「第2類危険箇所」の両方に設置できます。化学・ガス・塗装・火薬など、厳格な安全基準が求められる現場の自動化やセキュリティを支えます。

最大30mの長距離警戒性能

透過型の近赤外線ビームにより、投光器と受光器の間で最大30mの警戒ラインを構築します。大型の工場ゲートや広範囲な製造ラインの横断検知など、大規模な施設でも最小限の台数でカバー可能です。

AC/DC 24〜240Vの広帯域フリー電源

電源電圧はAC/DC 24〜240V（±10%）に対応したフリー電源仕様です。現場の計装電源（DC24V）から商用電源（AC100V/200V）まで幅広く利用できるため、既存設備への組み込みが容易です。

IP65準拠の強固なアルミダイキャストケース

筐体には堅牢なアルミダイキャストを採用し、屋外設置にも耐えうるIP65の保護等級を確保しています。過酷な天候や粉塵、水しぶきがかかる環境下でも、内部の精密機器を確実に保護します。

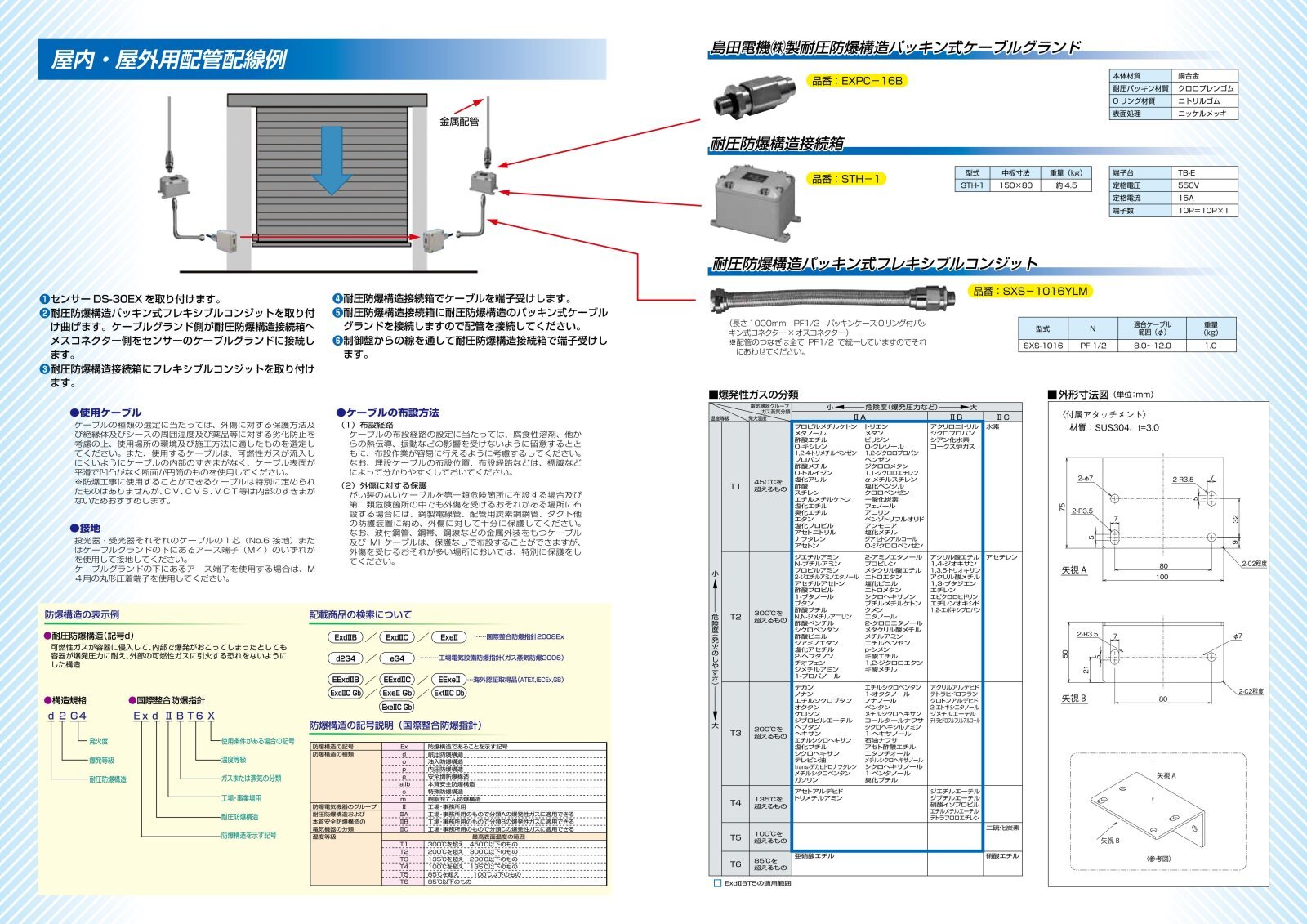

施工性を向上させるパッキン式ケーブルグランド

2008年指針に適合した耐圧防爆構造パッキン式ケーブルグランドを標準装備しています。従来の金属管配線工事に比べ、施工・保守・修繕が容易に行える設計となっており、現場作業の負担を軽減します。推奨ケーブルはCVVなどの円筒形充填ケーブルです。

メンテナンス性を考慮したLEDインジケーター

防爆ケースの正面ガラス窓から、機器の動作状態が一目で確認できます。受光器には電源・安定（緑）・動作（赤）の各インジケーターを搭載し、投光器には電源表示灯を配置。光軸調整や日常点検をスムーズにします。

内部結露を防ぐ高度な気密設計

気密性の高い構造を維持するため、規定のクリーンな室内環境で製造・密閉されています。外部からの湿気侵入を最小限に抑えることで、温度変化によるガラス窓の曇りやレンズの結露を防ぎ、長期的な安定稼働を実現します。

ハーフマスキングに耐えうる高い受光余裕度

本製品は高い受光感度マージンを持って設計されています。レンズ面積の50%を物理的に遮光した状態でも安定して動作を継続できるため、多少のレンズ汚れや雨、霧などの環境変化による誤作動を抑制します。

    選定時に評価したい強み
    最高クラスの汎用性： AC/DCフリー電源により、あらゆる現場の電源系統に適合します。
確かな防爆実績： 日本の労働安全衛生法に基づく型式検定合格品（TC20958/TC20959）です。
優れた耐環境性： 使用温度範囲-25℃〜+55℃、耐振動1.5mmのタフな仕様です。
施工・保守の簡略化： 内部スイッチレス設計と外部LEDにより、防爆構造を維持したまま運用できます。



施工・設置ガイド

本機は防爆機器であるため、電気工事士の有資格者が関連法令を遵守して施工を行う必要があります。特に配線部（ケーブルグランド）の締め付けや、アース（D種接地以上）の確実な接続が重要です。

確認項目	DS-30EX での基準
設置姿勢	必ず「正立」で設置してください。横倒し、逆向きは不可。
外乱光対策	太陽光やヘッドライトが光軸から6度以内に入らないよう配置。
2段設置	上下段で投受光器をクロス配置（左右反転）し相互干渉を防止。
清掃方法	窓面は柔らかい布で乾拭き。薬品類の使用は防爆塗装を傷めるため厳禁。

LED表示と動作挙動

ユニット	インジケーター	点灯色	意味・状態
投光器	電源表示灯	赤色	点灯：通電中 / 消灯：電源断
受光器	安定表示灯	緑色	点灯：十分な受光量（安定入光） / 消灯：光軸ズレ・汚れ
受光器	動作表示灯	赤色	点灯：正常入光時（待機） / 消灯：検知・遮光時（リレー動作）

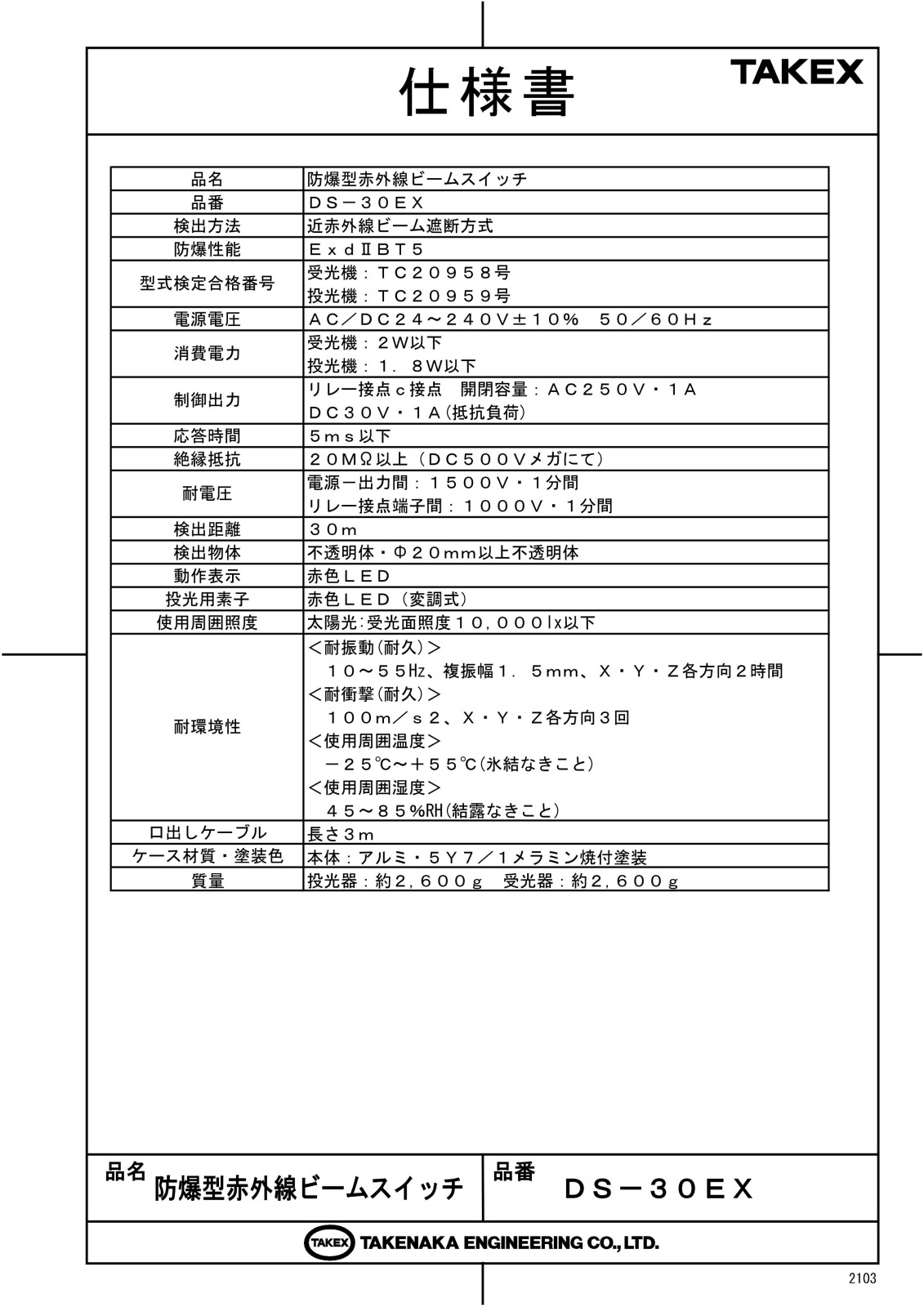

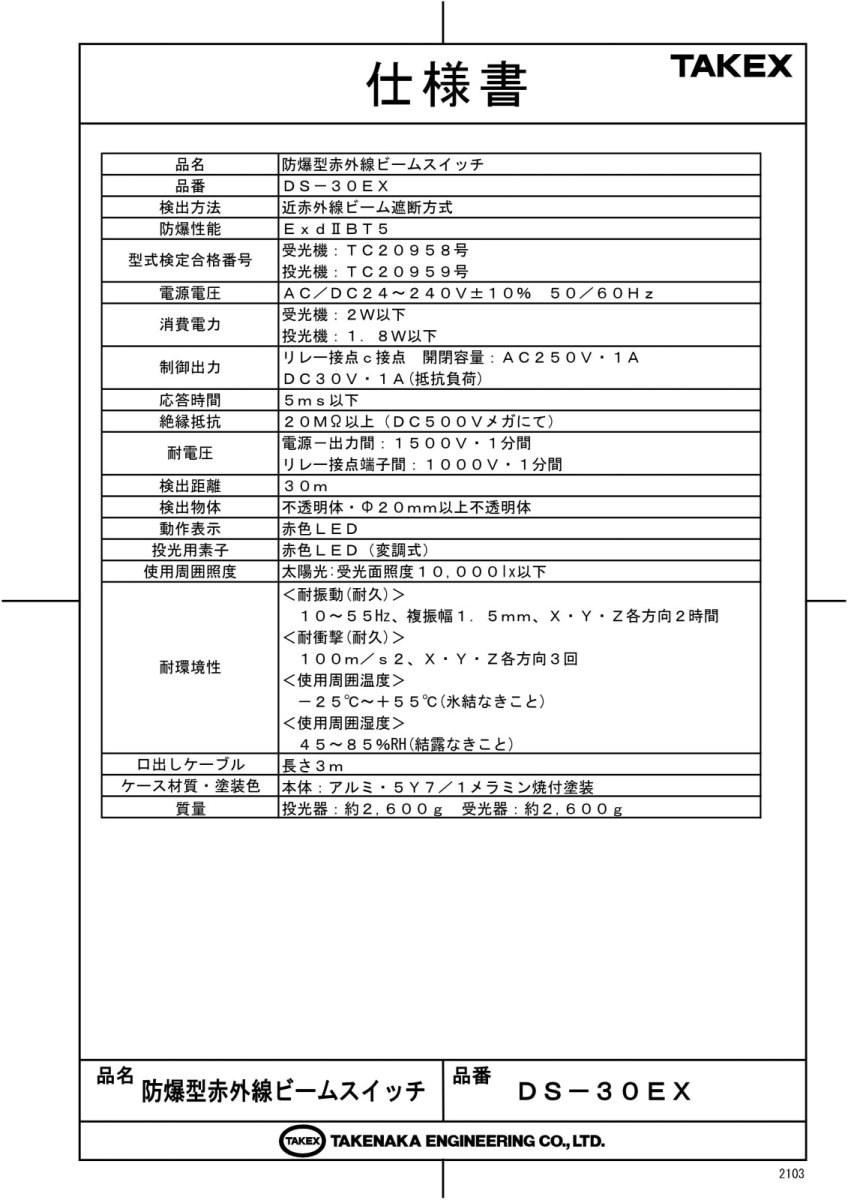

製品仕様

項目	内容
品名	防爆型赤外線ビームスイッチ
品番	ＤＳ－３０ＥＸ
検出方法	近赤外線ビーム遮断方式
防爆性能	ＥｘｄIIＢＴ５
型式検定合格番号	受光機：ＴＣ２０９５８号 / 投光機：ＴＣ２０９５９号
電源電圧	ＡＣ／ＤＣ２４〜２４０Ｖ±１０％　５０／６０Ｈｚ
消費電力	受光機：２Ｗ以下 / 投光機：１．８Ｗ以下
制御出力	リレー接点ｃ接点　開閉容量：ＡＣ２５０Ｖ・１Ａ、ＤＣ３０Ｖ・１Ａ（抵抗負荷）
応答時間	５ｍｓ以下
絶縁抵抗	２０ＭΩ以上（ＤＣ５００Ｖメガにて）
耐電圧	電源－出力間：１５００Ｖ・１分間、リレー接点端子間：１０００Ｖ・１分間
検出距離	３０ｍ
検出物体	不透明体・Φ２０ｍｍ以上不透明体
動作表示	赤色ＬＥＤ
投光用素子	赤色ＬＥＤ（変調式）
口出しケーブル	長さ３ｍ
使用周囲照度	太陽光：受光面照度１０，０００ｌｘ以下
耐振動（耐久）	１０〜５５Ｈｚ、複振幅１．５ｍｍ、Ｘ・Ｙ・Ｚ各方向２時間
耐衝撃（耐久）	１００ｍ／ｓ２、Ｘ・Ｙ・Ｚ各方向３回
使用周囲温度	－２５℃〜＋５５℃（氷結なきこと）
使用周囲湿度	４５〜８５％ＲＨ（結露なきこと）
ケース材質・塗装色	本体：アルミ・５Ｙ７／１メラミン焼付塗装
質量	投光器：約２，６００ｇ　受光器：約２，６００ｇ

FAQ

Q：防爆エリアの「ゾーン0（特別危険箇所）」に設置できますか？ A：いいえ、設置できません。本機は「ゾーン1（第1類危険箇所）」および「ゾーン2（第2類危険箇所）」に対応しています。

Q：水素ガスが発生する環境でも使用可能ですか？ A：本機はガス分類「IIB」までの対応です。水素などの「IIC」に分類されるガスが存在する環境では使用できません。

Q：感度調整のためのボリュームは本体にありますか？ A：防爆性能を維持し気密性を保つため、外部調整ボリュームはありません。光軸の物理的な調整のみで運用する設計です。

Q：遮光したときにLEDが消灯するのは故障ですか？ A：いいえ、仕様です。受光器の「動作表示灯（赤）」は、正常入光時に点灯し、遮光（検知）時に消灯します。

Q：屋外で使用する場合、太陽光の影響は受けますか？ A：受光面照度10,000lx以下であれば動作しますが、直射日光が光軸の±6度以内に入る場所への設置は避けてください。

Q：メンテナンスでカバーを開けても良いですか？ A：現場でのカバー開放は絶対厳禁です。防爆性能の喪失や内部結露の原因となります。

Q：DC24Vの電源でも動作しますか？ A：はい、AC/DC 24〜240Vのフリー電源ですので、DC24Vでも問題なく動作します。

Q：配線距離が長くなる場合の注意点は？ A：電圧降下を考慮し、電源電圧が許容範囲（24〜240V ±10%）内に収まるよう、適切な太さのケーブルを選定してください。

Q：検知応答時間はどのくらいですか？ A：5ms以下と非常に高速です。ただし、0.1秒（100ms）以上の遮光時間がある場合に安定して検知します。

Q：レンズ面が汚れた場合の清掃方法は？ A：柔らかい布で乾拭きしてください。シンナー等の化学薬品は塗装や防爆構造に影響を及ぼすため使用しないでください。
