DS-4RN 赤外線ビームスイッチ TAKEX 竹中エンジニアリング [DS-4RN]

DS-4RN 赤外線ビームスイッチ TAKEX 竹中エンジニアリング [DS-4RN]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 赤外線センサー 自動ドア補助スイッチ 反射型

DS-4RN 赤外線ビームスイッチ（反射型）

自動ドアの挟み込み防止に特化した、超小型・高信頼の赤外線ビームスイッチです。反射型を採用することで配線作業を簡略化し、狭小スペースへの設置にも対応します。

  • 型番： DS-4RN
  • 方式： 近赤外線ビーム遮断方式（反射型）
  • 検知距離： 4m以内
  • 主な用途： 自動ドアの挟み込み防止、人の立ち止まり検出、ドア制御の安全確保
  • 設置場所： センサー部：屋内・半屋外 / コントローラ部：屋内
  • 電源電圧： AC100V 50/60Hz

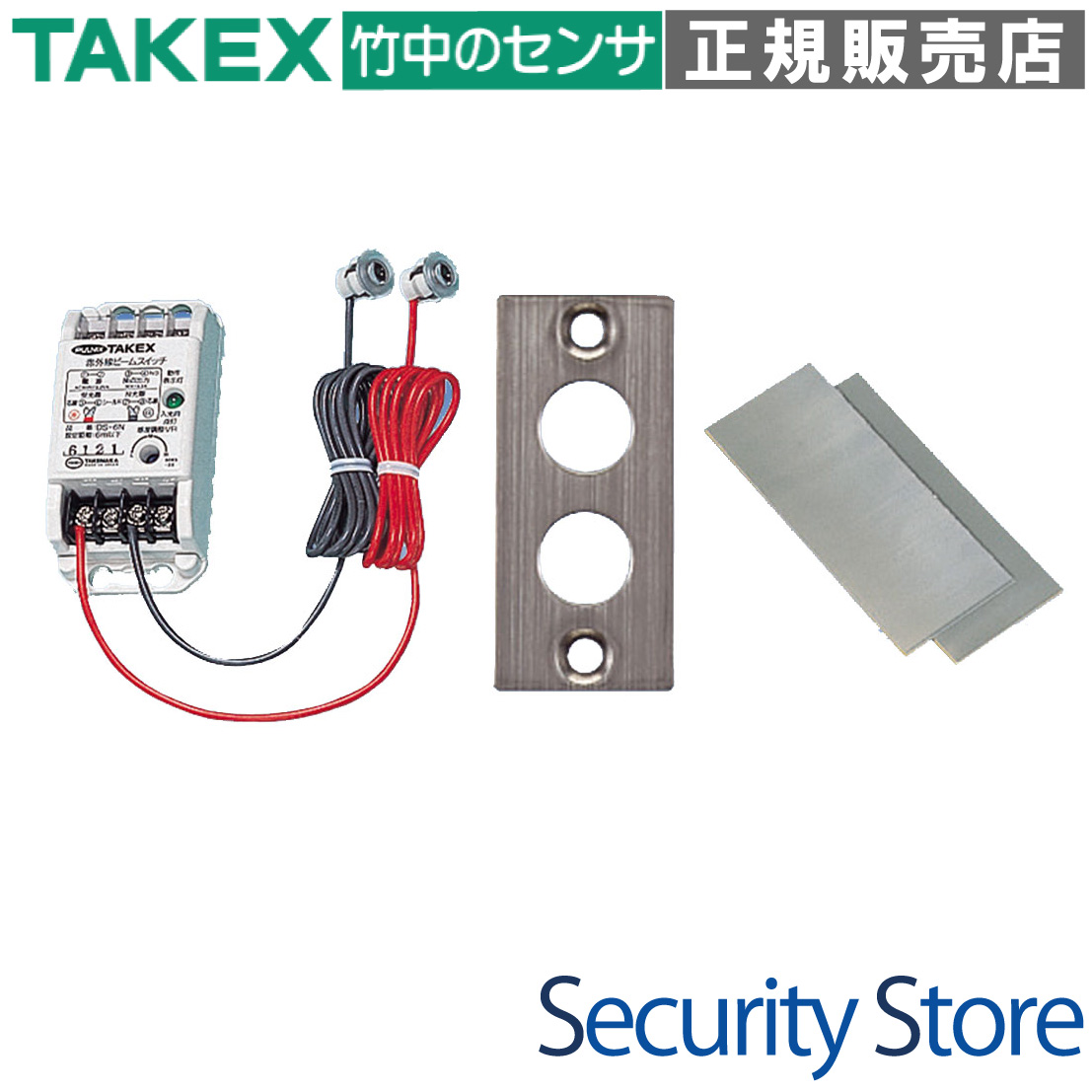

DS-4RN 赤外線ビームスイッチ 製品画像

資料ダウンロード

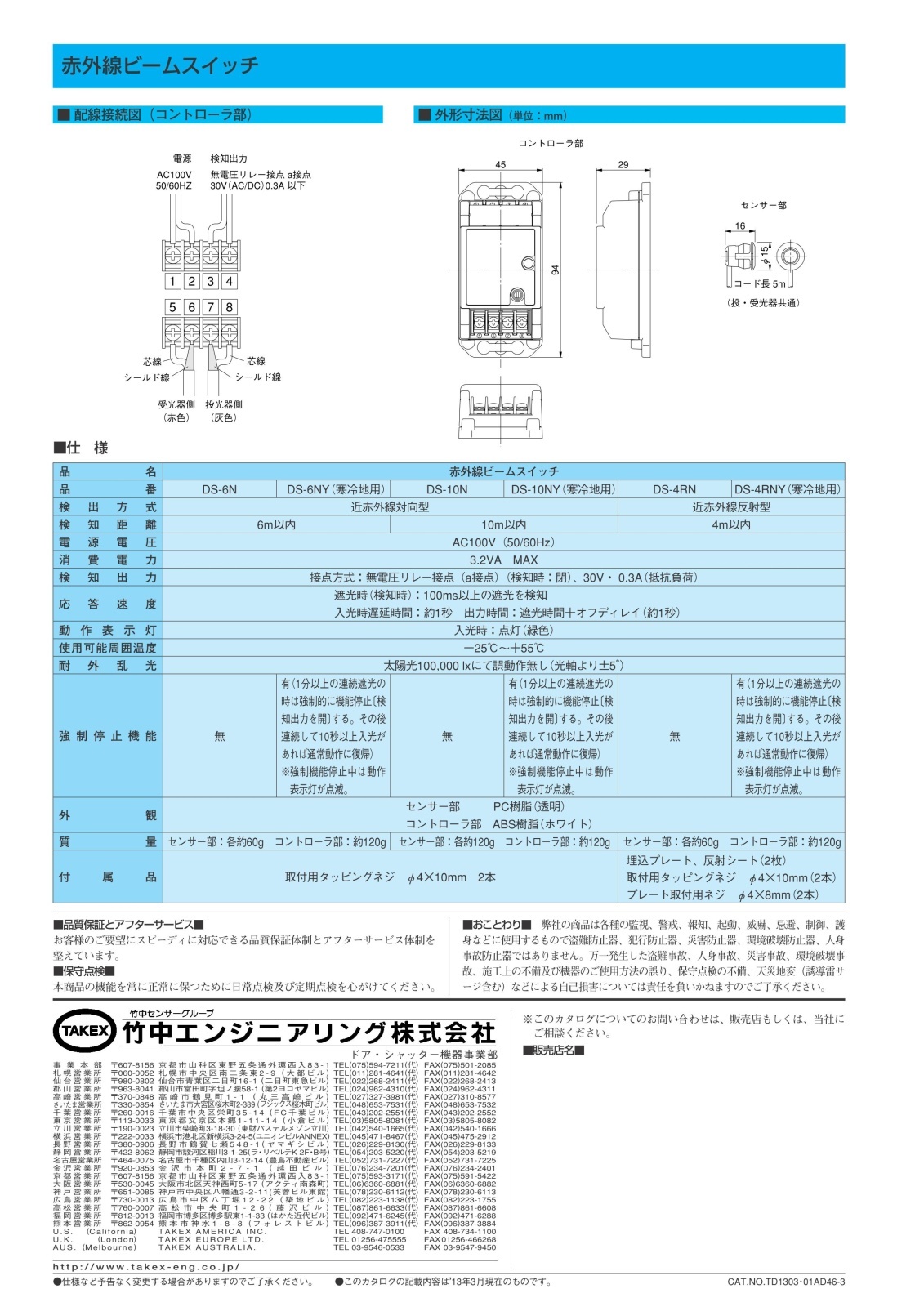

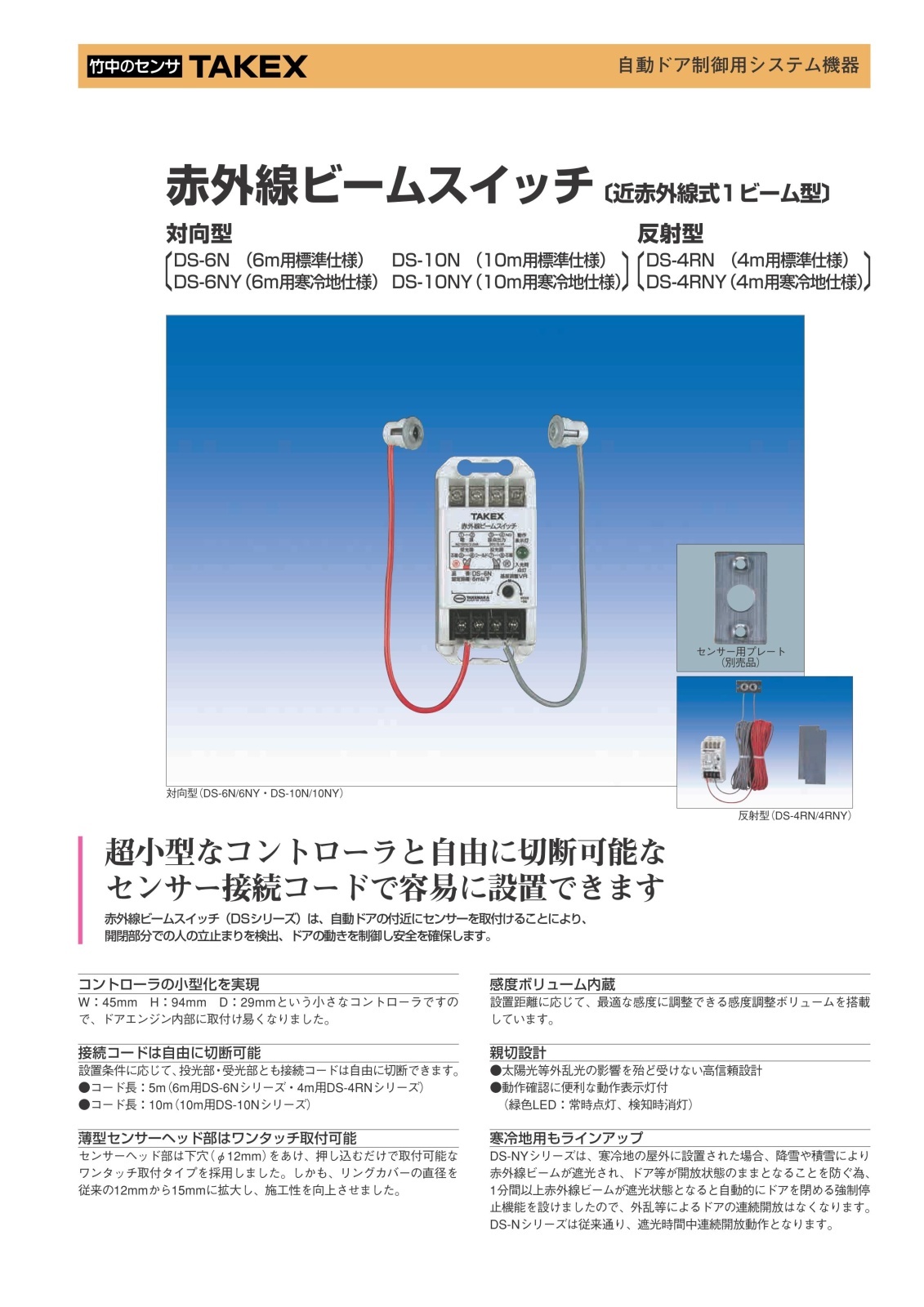

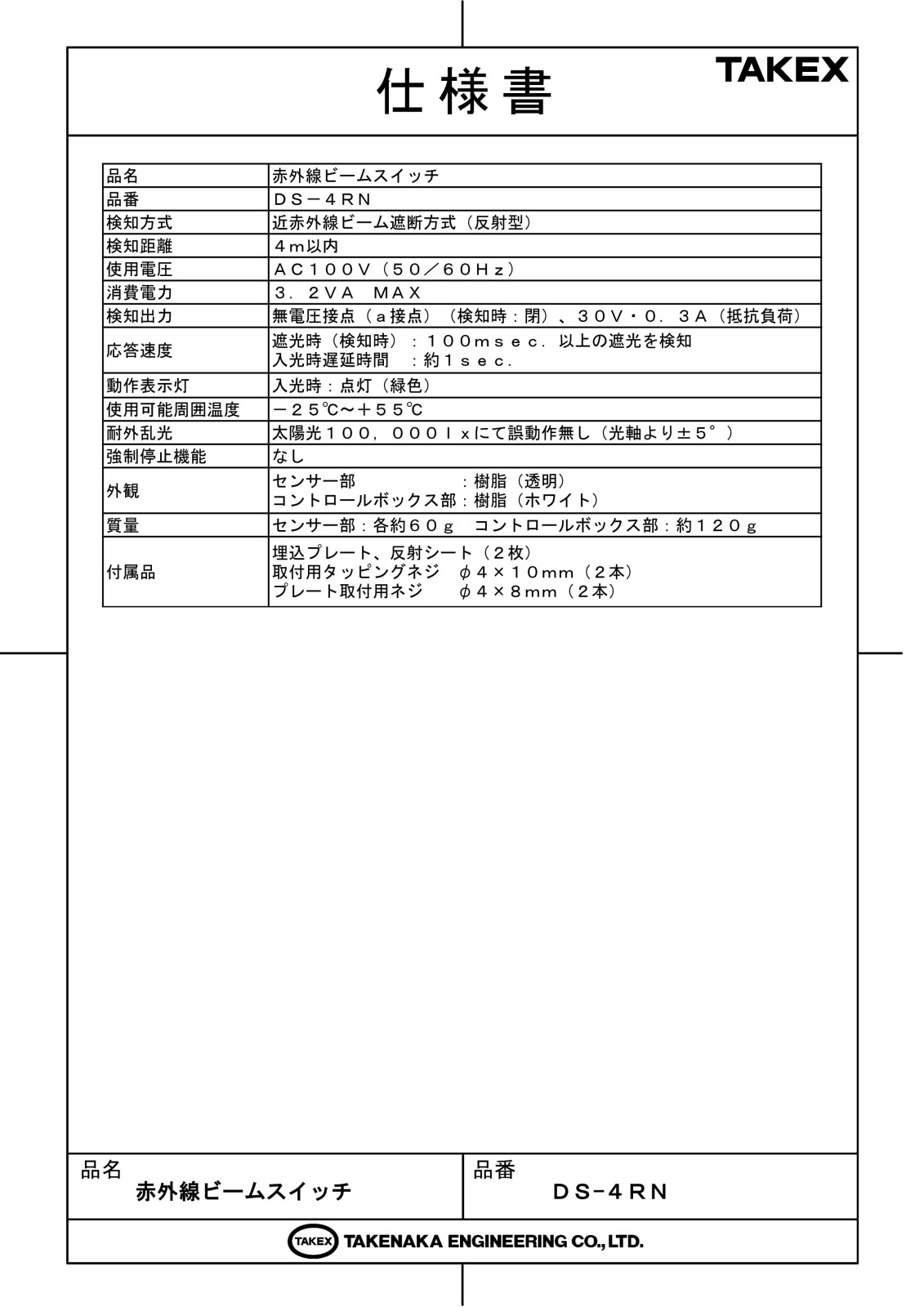

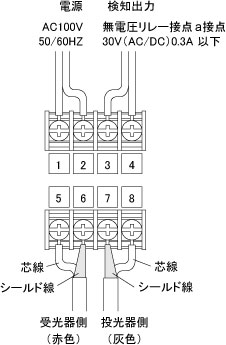

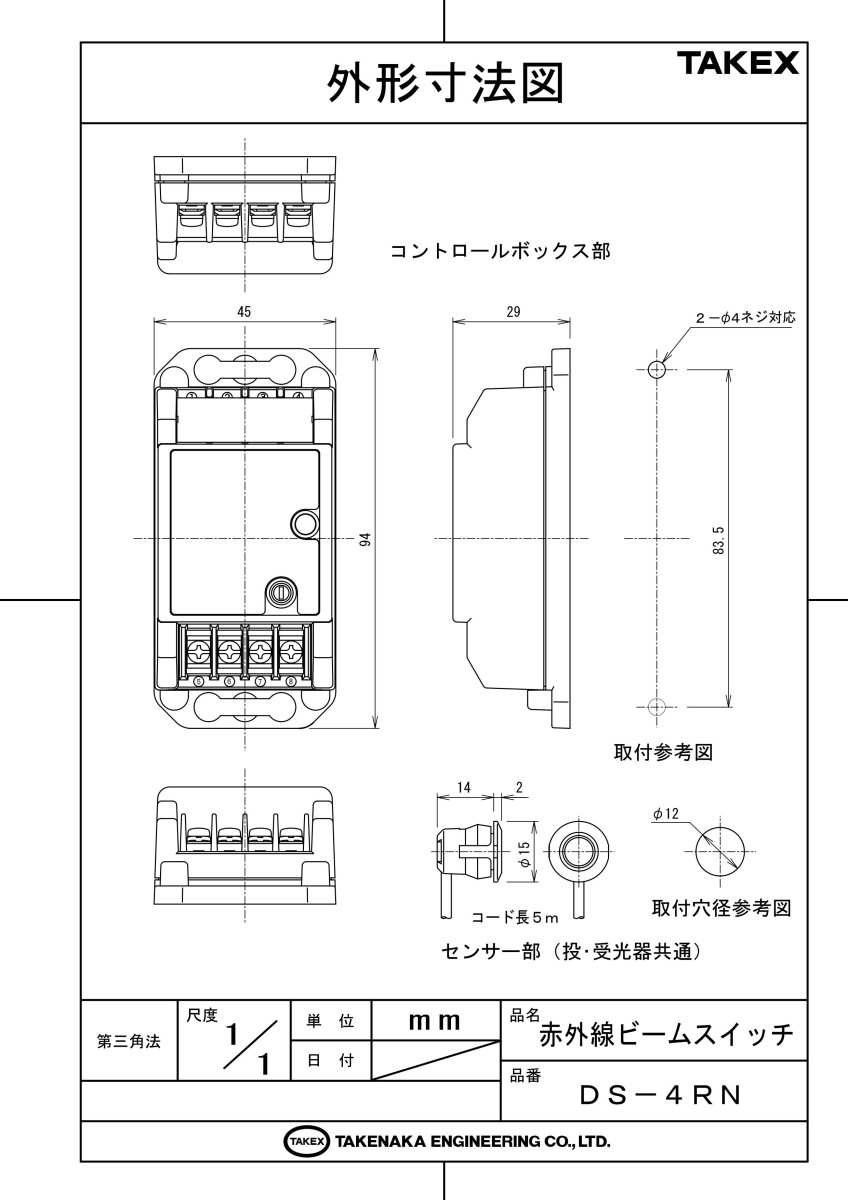

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 自動ドア付近での歩行者挟み込み防止
  • ドア開閉部での人の滞留検知
  • 店舗、オフィス、公共施設の出入り口管理
  • 省スペースでのセンサー設置が必要な現場

導入前に確認したいポイント

  • 検知距離が4m以内であること（反射シート使用）
  • コントローラ設置場所が屋内であること
  • AC100V電源の確保が可能か
  • センサーヘッド埋込用の穴（Φ12mm）が可能か

特長

コントローラの小型化による抜群の施工性

コントローラサイズをW45mm × H94mm × D29mmまで小型化。自動ドアのドアエンジン内部や限られたスペースにも容易に収まる設計となっており、新設・既設を問わず柔軟な設置が可能です。

現場に合わせた接続コードの自由切断

投光部・受光部の接続コードは、設置環境に合わせて最適な長さに切断して使用できます。余分なコードを束ねる手間がなく、配線周りをスッキリと仕上げることが可能です。

Φ12mmのワンタッチ取付センサーヘッド

センサーヘッド部は下穴（Φ12mm）をあけて押し込むだけで固定できるワンタッチタイプを採用。リングカバー径を15mmに拡大したことで、穴あけ時の誤差をカバーしつつ美しい仕上がりを実現します。

設置環境に最適化できる感度調整ボリューム

センサーの設置距離や周囲の反射状況に応じて、最適な感度に微調整できるボリュームを搭載。距離が短い場合の回り込み光による失報や、感度不足による誤作動を未然に防ぎます。

強力な耐外乱光性能で誤動作を低減

太陽光100,000lx（ルクス）という過酷な直射光環境下（光軸より±5°以上）でも安定して動作する高度な光学設計を採用。西日が差し込むエントランスなどでも安心して運用いただけます。

チャタリングを防ぐオフディレイ機能

物体を検知した後の復帰時に約1秒間のオフディレイ（動作保持時間）を設けています。これにより、境界付近での微妙な動きによるリレーのチャタリングを防止し、接続先機器への負荷を軽減します。

動作状態を一目で確認できるLED表示

コントローラには緑色の動作表示灯を搭載。正常入光時には点灯、検知（遮光）時には消灯するため、施工時の光軸調整やメンテナンス時の動作確認が非常にスムーズに行えます。

選定時に評価したい強み

  • 反射型方式： 片側への配線のみで済むため、施工コストと工期を大幅に短縮可能。
  • 広範な対応温度： -25℃〜+55℃に対応し、寒冷地から夏場の高温環境まで安定稼働。
  • 高い安全性： 100ms以上の遮光を確実に捉え、歩行者の安全を第一に考えたレスポンス。
  • 信頼のTAKEXブランド： 防犯・計測センサーの国内トップメーカーによる高耐久設計。

施工・設置ガイド

正確な検知を行うためには、センサーヘッドと反射シートの光軸を正確に合わせることが重要です。埋込穴のバリ取りを確実に行い、ケーブルの地絡を防止してください。

確認項目 この製品での考え方
設置距離 4m以内（反射シート使用時）。距離に応じて感度ボリュームを調整してください。
配線延長 シールド線の芯線を傷つけないよう処理し、確実に端子台へ結線してください。
反射シート 付属の反射シートをセンサーと正対するように貼り付けてください。

製品仕様

項目 内容
品番 DS-4RN
検出方式 近赤外線ビーム遮断方式(反射型)
検知距離 4m以内
電源電圧 AC100V 50/60Hz
消費電力 3.2VA MAX
検知出力 接点方式:無電圧リレー(a接点)
接点容量:30V 0.3A(抵抗負荷)
応答速度 遮光時(検知時):100ms以上の遮光を検知
入光時遅延時間:約1秒 出力時間:遮光時間+オフディレイ(約1秒)
動作表示灯 入光時:点灯(緑色)
使用可能周囲温度 -25℃〜+55℃
耐外乱光 太陽光100,000 lxにて誤動作無し(光軸より±5°)
センサーコード長 5m(投・受光器共)
設置場所 センサー部:屋内・半屋外 / コントローラ部:屋内
外観 センサー部:樹脂(透明) / コントローラ部:樹脂(ホワイト)
質量 センサー部:各約60g / コントローラ部:約120g
付属品 埋込プレート、反射シート(2枚)、取付用タッピングネジ φ4×10mm(2本)、プレート取付用ネジ φ4×8mm(2本)

FAQ

Q：DS-4RNは対向型ですか？反射型ですか？ A：反射型です。センサー部から出した赤外線を、対面側の反射シートで跳ね返して受光する方式のため、片側だけの配線で施工可能です。
Q：検知距離は最大何メートルまで対応していますか？ A：最大4m以内となります。それ以上の距離が必要な場合は、DS-6N（6m）やDS-10N（10m・対向型）をご検討ください。
Q：センサーヘッドを取り付けるための穴径を教えてください。 A：Φ12mmの穴をあけてください。バリ取りをしっかり行うことで、断線トラブルを防げます。
Q：接続コードを切断して短くしても問題ありませんか？ A：はい、現場の状況に合わせて自由に切断して結線いただけます。
Q：動作確認用のLEDはどこにありますか？ A：コントローラ本体に搭載されています。正常に入光していれば緑色に点灯し、遮光（検知）すると消灯します。
Q：屋外で使用することは可能ですか？ A：センサーヘッド部は半屋外まで対応していますが、コントローラ部は防水性がないため、必ず屋内の雨のかからない場所に設置してください。
Q：太陽光による誤作動の心配はありませんか？ A：100,000lxまでの耐外乱光性能を備えているため、一般的なエントランス環境であれば誤作動の心配はほとんどありません。
Q：オフディレイ機能とは何ですか？ A：物体が検知エリアから外れた後、約1秒間検知状態を維持する機能です。これによりリレーのバタつきを抑え、安定した制御が可能です。
Q：電源はAC200Vでも使えますか？ A：いいえ、本製品はAC100V専用です。AC200Vを印加すると故障の原因となりますのでご注意ください。
Q：感度調整はどのように行いますか？ A：コントローラ内の感度調整ボリュームを回すことで調整可能です。距離が短い場合は「L」側に、長い場合は「H」側に調整してください。
