DS-4RNY 赤外線ビームスイッチ TAKEX 竹中エンジニアリング [DS-4RNY]

DS-4RNY 赤外線ビームスイッチ TAKEX 竹中エンジニアリング [DS-4RNY]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 赤外線センサー 自動ドア補助スイッチ 寒冷地仕様 反射型

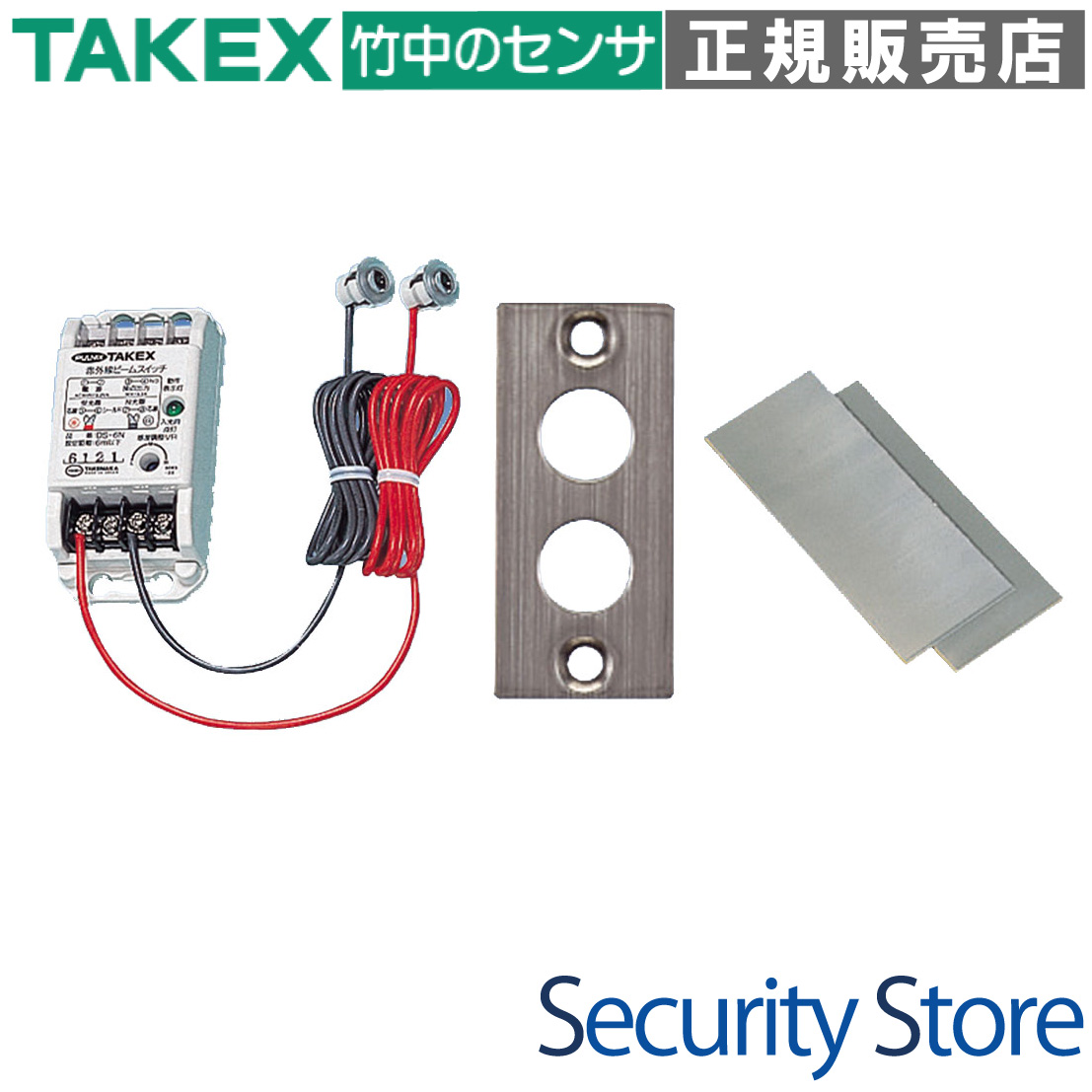

DS-4RNY 赤外線ビームスイッチ（寒冷地用・反射型）

DS-4RNYは、自動ドアの挟み込み防止として最適な、寒冷地対応の近赤外線ビームスイッチです。反射型方式の採用により片側配線のみで施工可能。さらに降雪・積雪によるドアの開放し放しを防ぐ「強制停止機能」を搭載した高信頼モデルです。

  • 型番： DS-4RNY
  • 製品名： 赤外線ビームスイッチ（寒冷地用）
  • 方式 / カテゴリ： 近赤外線ビーム遮断方式（1ビーム反射型）
  • 検知距離： 4m以内
  • 設置場所： センサー部：屋内・半屋外 / コントローラ部：屋内専用
  • 電源電圧： AC100V 50/60Hz
DS-4RNY 赤外線ビームスイッチ 寒冷地仕様

資料ダウンロード

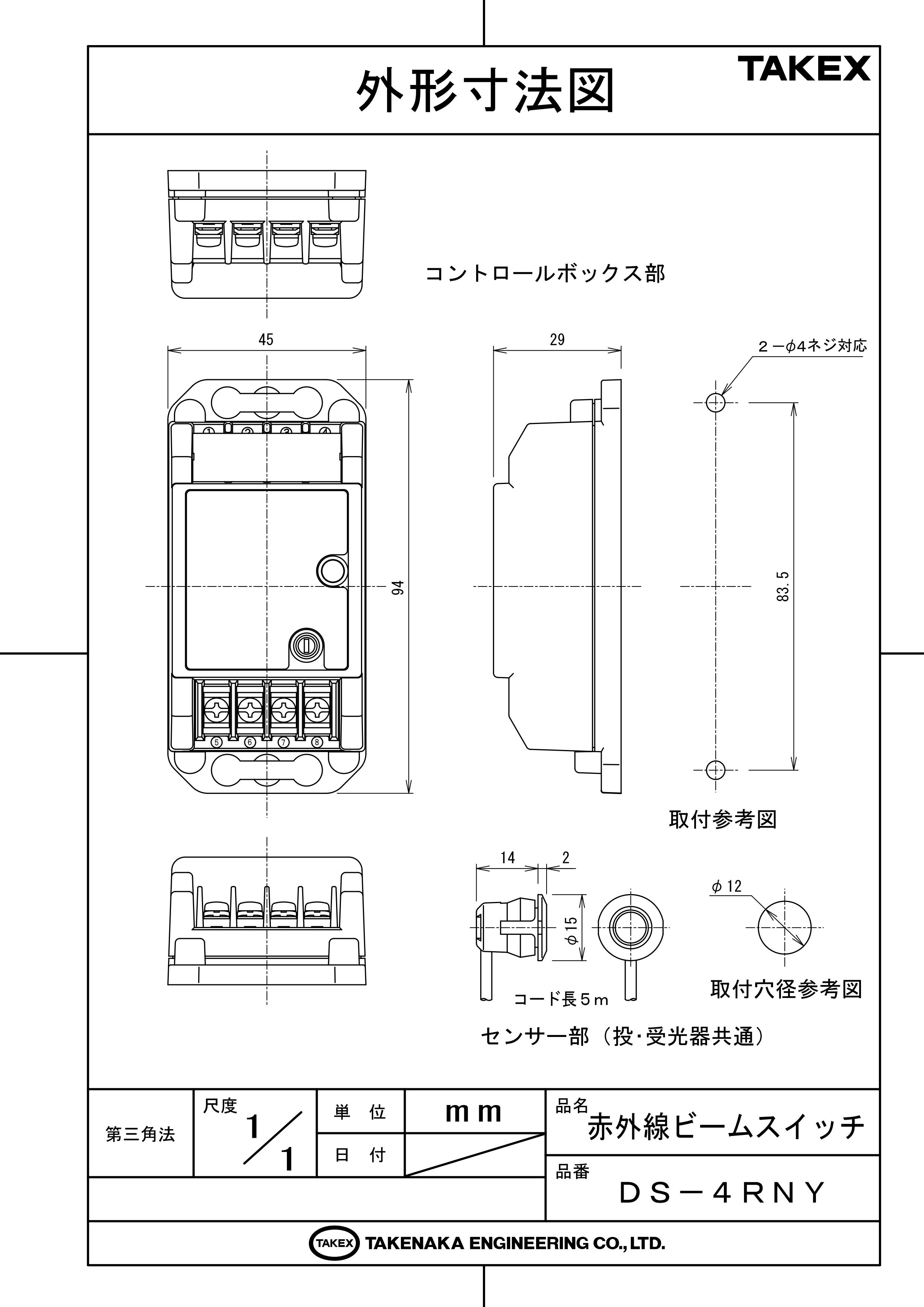

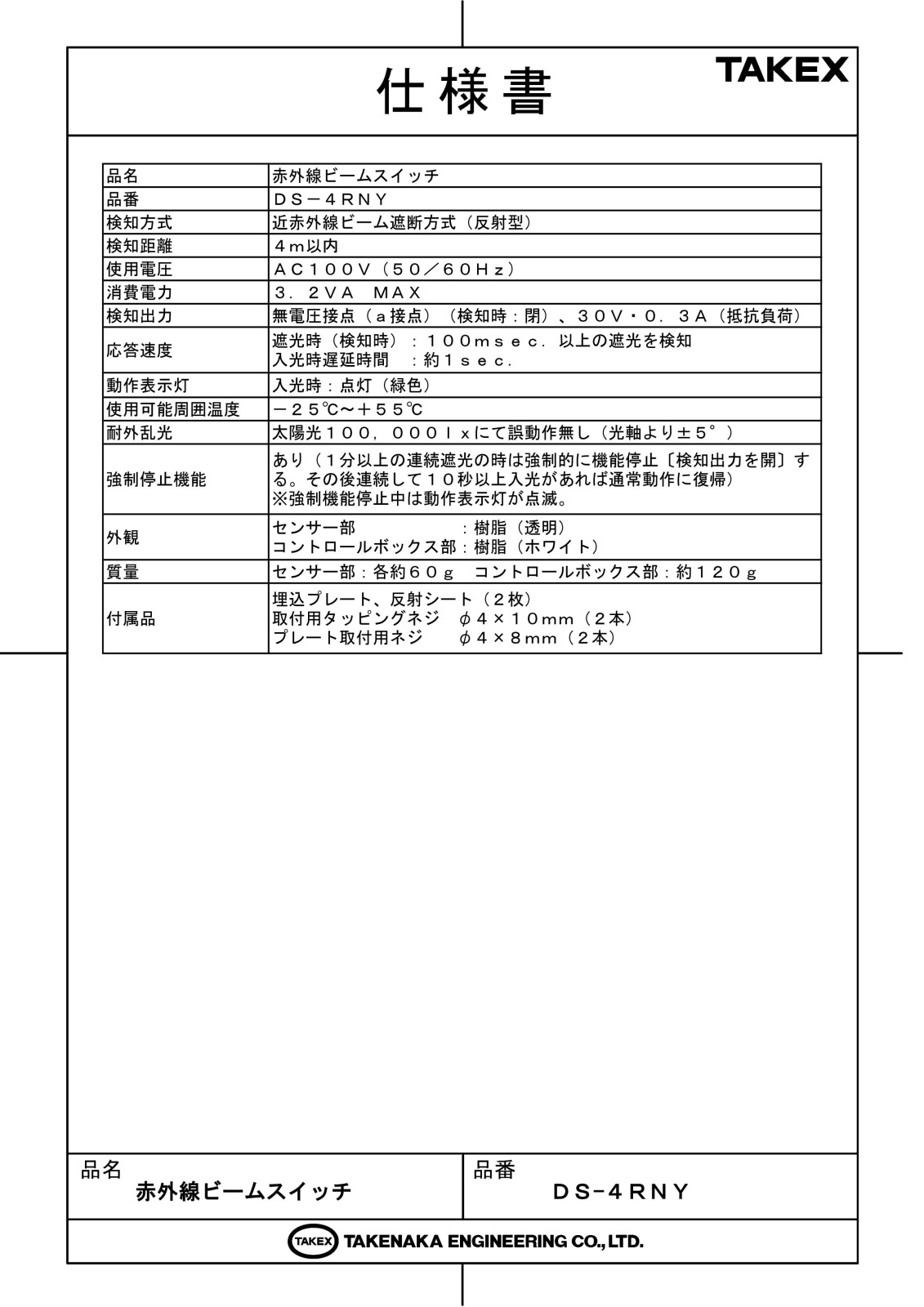

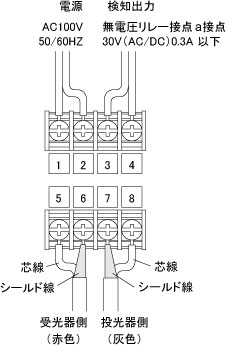

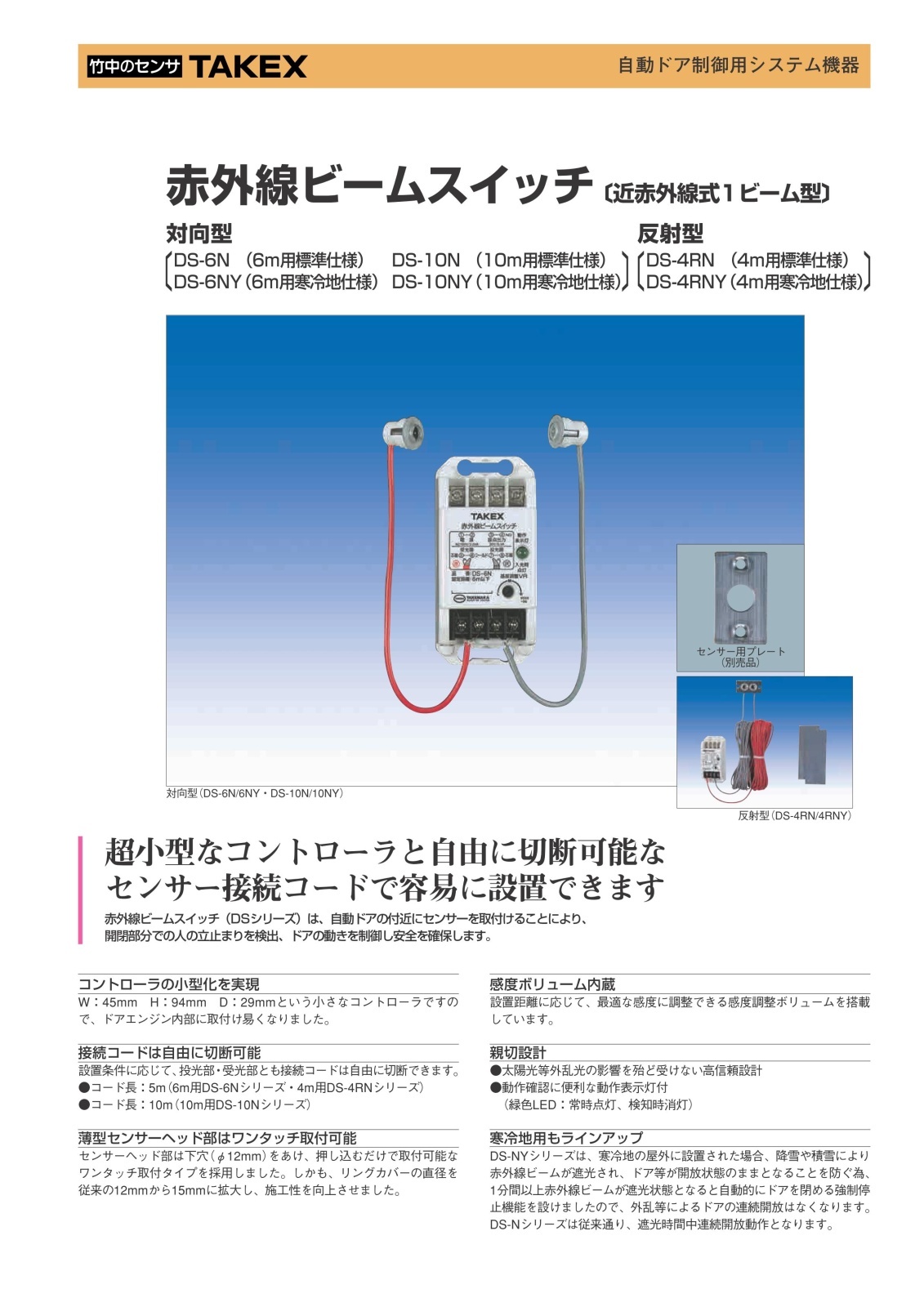

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 自動ドアの立ち止まり検知・挟み込み防止
  • 降雪・積雪がある地域の店舗エントランス
  • 配線工数を削減したい現場（片側配線）
  • 西日が強く差し込む半屋外の出入口

導入前に確認したいポイント

  • 設置距離が4m以内であることを確認してください
  • 1.3m以上の距離では反射シートを2枚並べて貼付
  • センサーヘッド取付にはΦ14mmの穴あけ加工が必要
  • コントローラは結露しない屋内盤内に設置してください

特長

寒冷地での運用を支える「強制停止機能」

DS-4RNY最大の特徴は、積雪や結露による誤動作を回避するアルゴリズムです。1分以上連続して赤外線が遮断された場合、雪の付着等による異常と判断して強制的に出力を停止。自動ドアが開放されたままになるのを防ぎ、建物内の空調効率とセキュリティを守ります。

反射型方式による施工コストの大幅削減

投光・受光部が一体となったセンサーヘッドと、配線不要の反射シートを対向させる「反射型」を採用。開口部をまたぐ配線工事が不要になるため、工期の短縮と材料費のコストダウンを実現します。

太陽光100,000lxに耐える高度な光学設計

独自のフィルタリング技術により、直射日光（100,000lx）が差し込む過酷な環境下でも安定した検知が可能です。西日による誤作動に悩まされる現場のリプレイスにも最適です。光軸より±5°以上の角度であれば、強力な外乱光も遮断します。

ドアエンジン内部に収まる超小型コントローラ

コントローラはW45×H94×D29mmと極めてコンパクト。自動ドアの上部エンジンケース内部など、限られたスペースにも容易に収まります。施工後のメンテナンス性も考慮された設計です。

ワンタッチ取付のセンサーヘッド

センサーヘッド部は、下穴をあけて押し込むだけで固定できるワンタッチ取付タイプを採用。リングカバーの直径を15mmに拡大したことで、穴あけ時の多少のズレもカバーし、仕上がりの美しさと施工性を両立させています。

現場に合わせた自由なコード切断が可能

センサーヘッドに付属する5mの接続コードは、設置条件に合わせて自由に切断できます。余ったコードを丸めて収める必要がなく、配線盤内をすっきりと整理することが可能です。

状況を一目で把握できる自己診断表示灯

コントローラ前面の緑色LEDは、動作状態をリアルタイムで通知します。常時点灯（入光）、消灯（遮光）、そして「点滅」による受光量低下の警告。現場でのトラブル切り分けが迅速に行えます。

調整が容易な感度ボリューム内蔵

設置距離に応じて、現場で微調整が可能な感度調整ボリュームを搭載しています。距離が近い場合の反射率調整や、逆に距離がある場合の出力確保をアナログチューニングで確実に行えます。

チャタリングを防ぐオフディレイ機能

検知出力には約1秒のオフディレイ（遅延）が組み込まれています。検知直後のリレーのバタつきを防ぎ、自動ドアコントローラに対して安定した制御信号を送出することが可能です。

選定時に評価したい強み

  • 安定性： 寒冷地仕様の強制停止機能で、雪によるドア開放トラブルを未然に防止。
  • 施工性： 反射型により対向側の配線工事が一切不要。5mコードの自由切断も可能。
  • 信頼性： 10万ルクスの耐外乱光性能で、屋外からの強い差し込み光にも対応。
  • 保守性： LEDの点滅パターンにより、光軸ズレやレンズ汚れを施工者に通知。

施工・設置ガイド

本製品はセンサーヘッドとコントローラが分離したセパレートタイプです。確実な検知のため、以下の手順を厳守してください。

確認項目 この製品での考え方
設置距離とシート枚数 1.3m未満は1枚、1.3m〜4mは反射シートを2枚並べて使用します。
不感知帯の回避 センサー近傍（20〜30cm）は不感知帯です。本体は必ず壁側に設置してください。
コードの加工 延長は厳禁です。切断時は芯線とシールド線の短絡に十分注意してください。
光軸調整 LEDが点滅している場合は受光量不足です。ボリュームと取付角度を再調整してください。

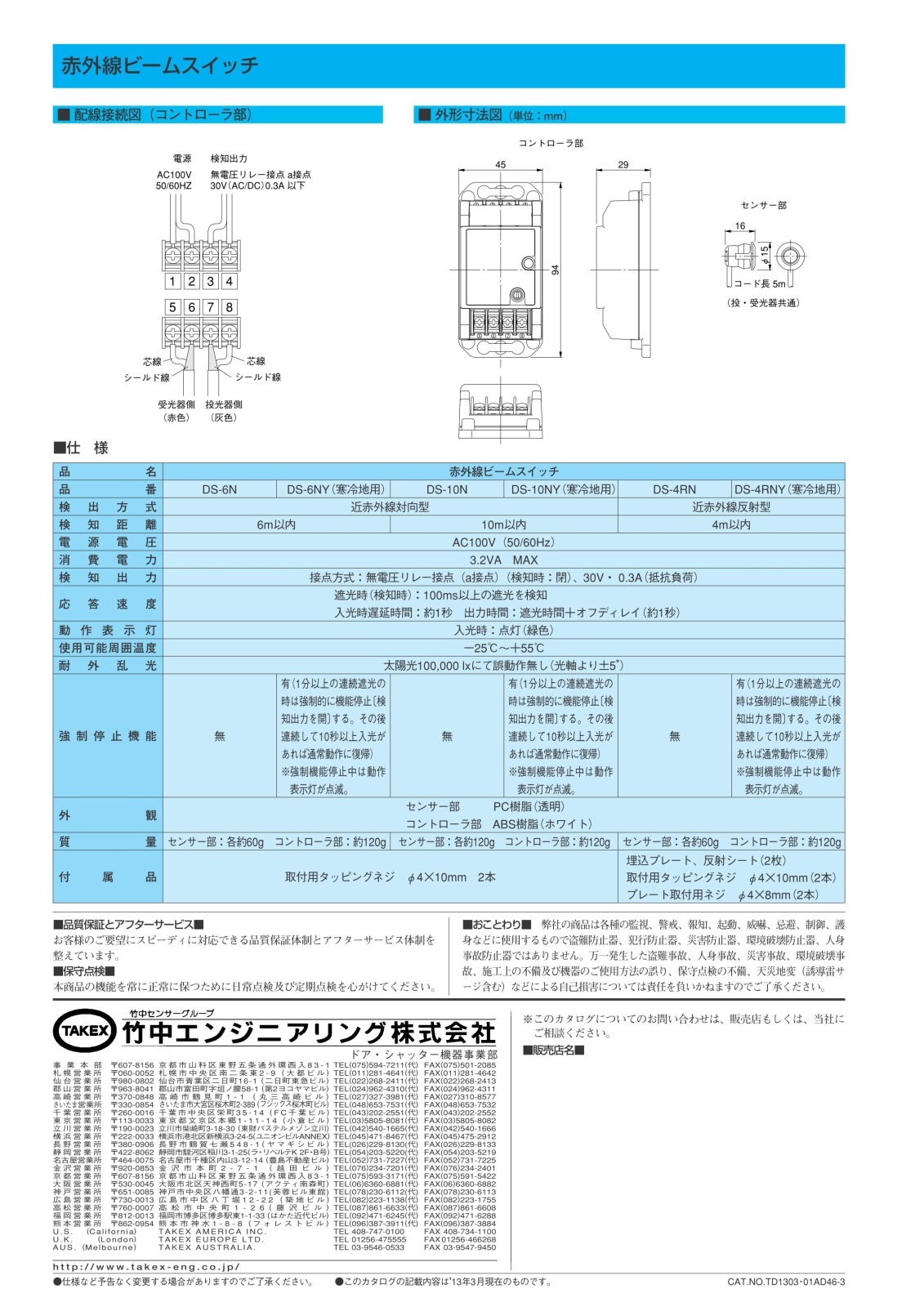

製品仕様

項目 内容
品番DS-4RNY（寒冷地用）
検出方式近赤外線ビーム遮断方式（反射型）
検知距離4m以内
電源電圧AC100V 50/60Hz
消費電力3.2VA MAX
検知出力無電圧リレー接点（a接点）
接点容量：30V 0.3A（抵抗負荷）
※接点保護抵抗3.3Ω内蔵
応答速度遮光時（検知時）：100ms以上の遮光を検知
接点動作タイミング入光時遅延時間：約1秒
出力時間：遮光時間 ＋ オフディレイ（約1秒）
動作表示灯緑色LED
入光時：点灯 / 遮光時：消灯 / 受光量低下時：点滅
使用可能周囲温度-25℃〜+55℃
耐外乱光太陽光100,000 lxにて誤動作無し（光軸より±5°）
強制停止機能有（1分以上の連続遮光時に強制停止。10秒以上の入光で復帰。停止中LED点滅）
センサーコード長5m（投光・受光器共）
設置場所センサー部：屋内・半屋外 / コントローラ部：屋内
外観材質センサー部：樹脂（透明） / コントローラ部：樹脂（ホワイト）
質量センサー部：各約60g / コントローラ部：約120g
付属品埋込プレート、反射シート（2枚）、取付用ネジ一式

FAQ

Q：DS-4RNYとDS-4RNの違いは何ですか？ A：DS-4RNYは寒冷地仕様です。雪や氷によるビーム遮断が1分以上続いた際に、ドアを強制的に閉める「強制停止機能」が搭載されています。
Q：最大で何メートルまで検知できますか？ A：4m以内となります。これ以上の距離では安定した検知ができないため、使用しないでください。
Q：センサーコードが足りない場合、延長してもいいですか？ A：コードの延長は厳禁です。信号が減衰し、感度低下や誤動作の原因となります。必ず付属の5mコード内で設置してください。
Q：LEDが緑色に点滅しているのですが、故障でしょうか？ A：受光量が不足しているサインです。光軸がズレているか、レンズが汚れている、または距離に対して反射シートの枚数が足りない可能性があります。
Q：設置距離が1mの場合、反射シートは何枚貼ればいいですか？ A：1.3m未満の場合は1枚でご使用ください。1.3m以上の場合は2枚並べて貼り付けてください。
Q：西日が強く当たる場所でも誤報は起きませんか？ A：100,000lxまでの耐外乱光性能を持っています。一般的な西日の環境であれば、光軸が±5°以上離れていれば問題なく動作します。
Q：強制停止機能が働いてドアが閉まった後、どうすれば復帰しますか？ A：雪が溶けるなどして、10秒以上連続して正常な赤外線入光が確認されれば、システムは自動的に通常待機状態に復帰します。
Q：コントローラは屋外に取り付けても大丈夫ですか？ A：コントローラ部は「屋内専用」です。必ず雨のかからない場所や、ドアエンジン内の盤内に設置してください。センサー部は半屋外対応です。
Q：人が立っているのに反応しない「不感知帯」を避けるには？ A：センサーの直近20〜30cmは不感知帯になりやすいため、センサー本体は人が必ず離れて通過する壁側に設置し、対面に反射シートを貼るレイアウトを推奨します。
Q：メンテナンスでレンズを拭く際の注意点は？ A：中性洗剤を薄めた柔らかい布で拭いてください。シンナーやベンジンなどの溶剤を使うとプラスチックが白濁し、検知できなくなるため絶対に使用しないでください。
