DS-4RTN 赤外線ビームスイッチ （4m用標準仕様） TAKEX 竹中エンジニアリング [DS-4RTN]

DS-4RTN 赤外線ビームスイッチ （4m用標準仕様） TAKEX 竹中エンジニアリング [DS-4RTN]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 赤外線ビームスイッチ 自動ドア安全センサー 反射型センサー

DS-4RTN 赤外線ビームスイッチ （4m用標準仕様）

自動ドアの開閉部における立ち止まりを検出し、歩行者の安全を確保する近赤外線ビームスイッチです。コントローラの超小型化とスキャニング方式の採用により、施工性と信頼性を高い次元で両立させた法人向け標準モデルです。

  • 型番： DS-4RTN
  • 製品名： 赤外線ビームスイッチ （4m用標準仕様）
  • 方式： 近赤外線スキャニング2ビーム個別遮断検知方式（反射型）
  • 主な用途： 自動ドアの挟まれ防止、通路の通過検知、エリア進入監視
  • 検知距離： 4m以内
  • 電源電圧： AC100V 50/60Hz

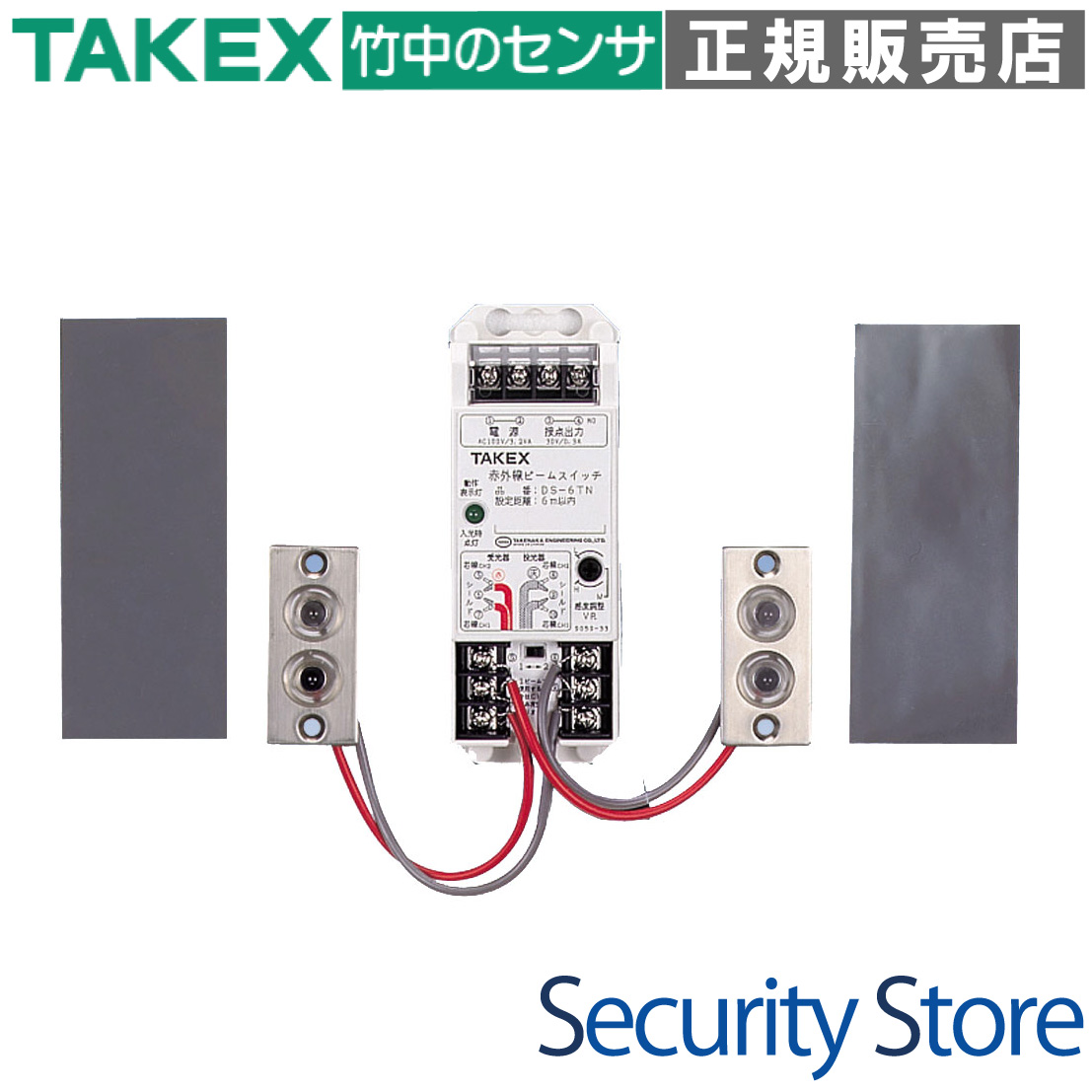

DS-4RTN 赤外線ビームスイッチ 製品画像

資料ダウンロード

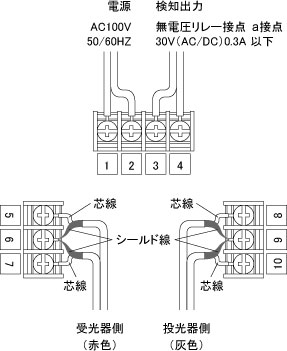

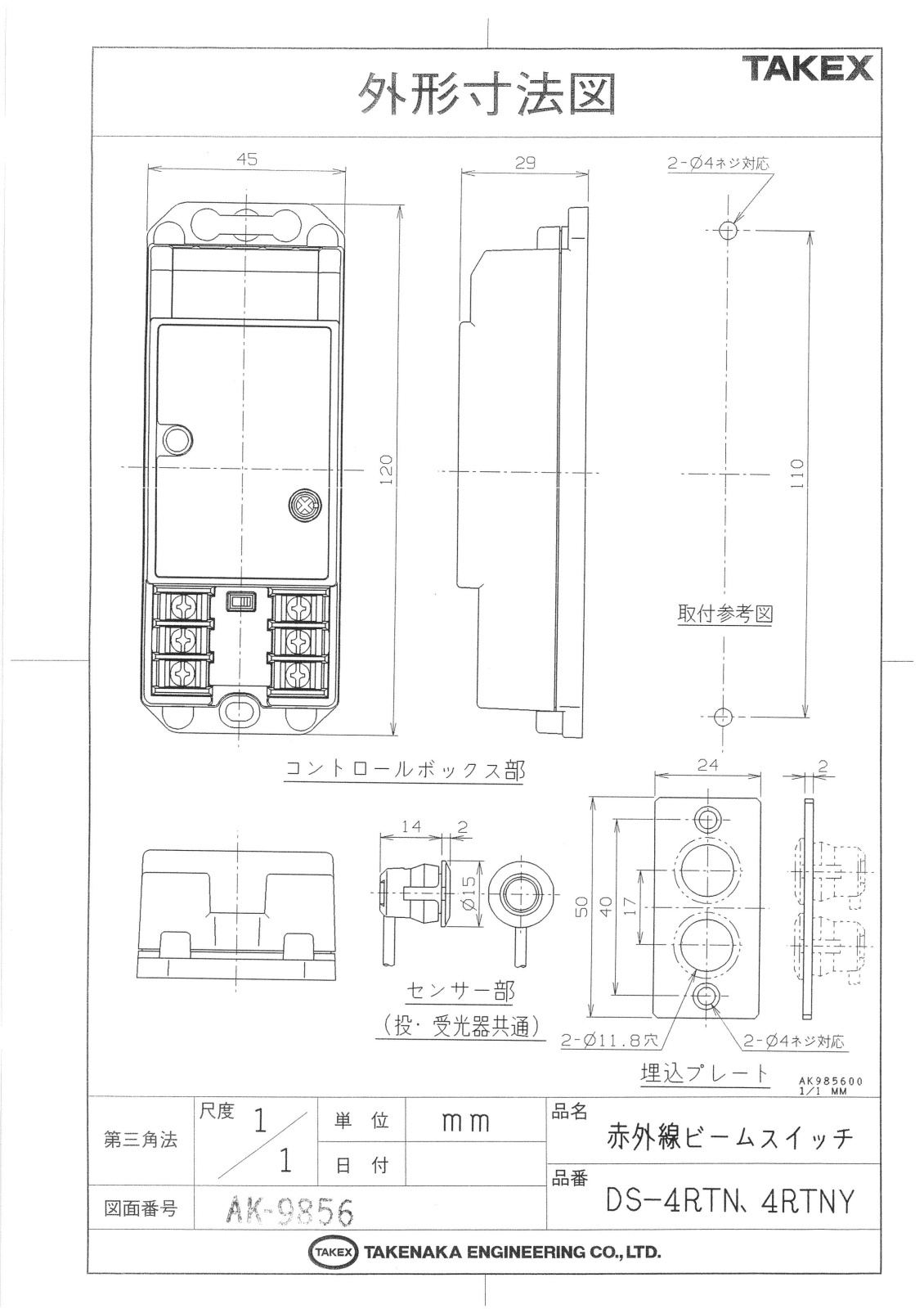

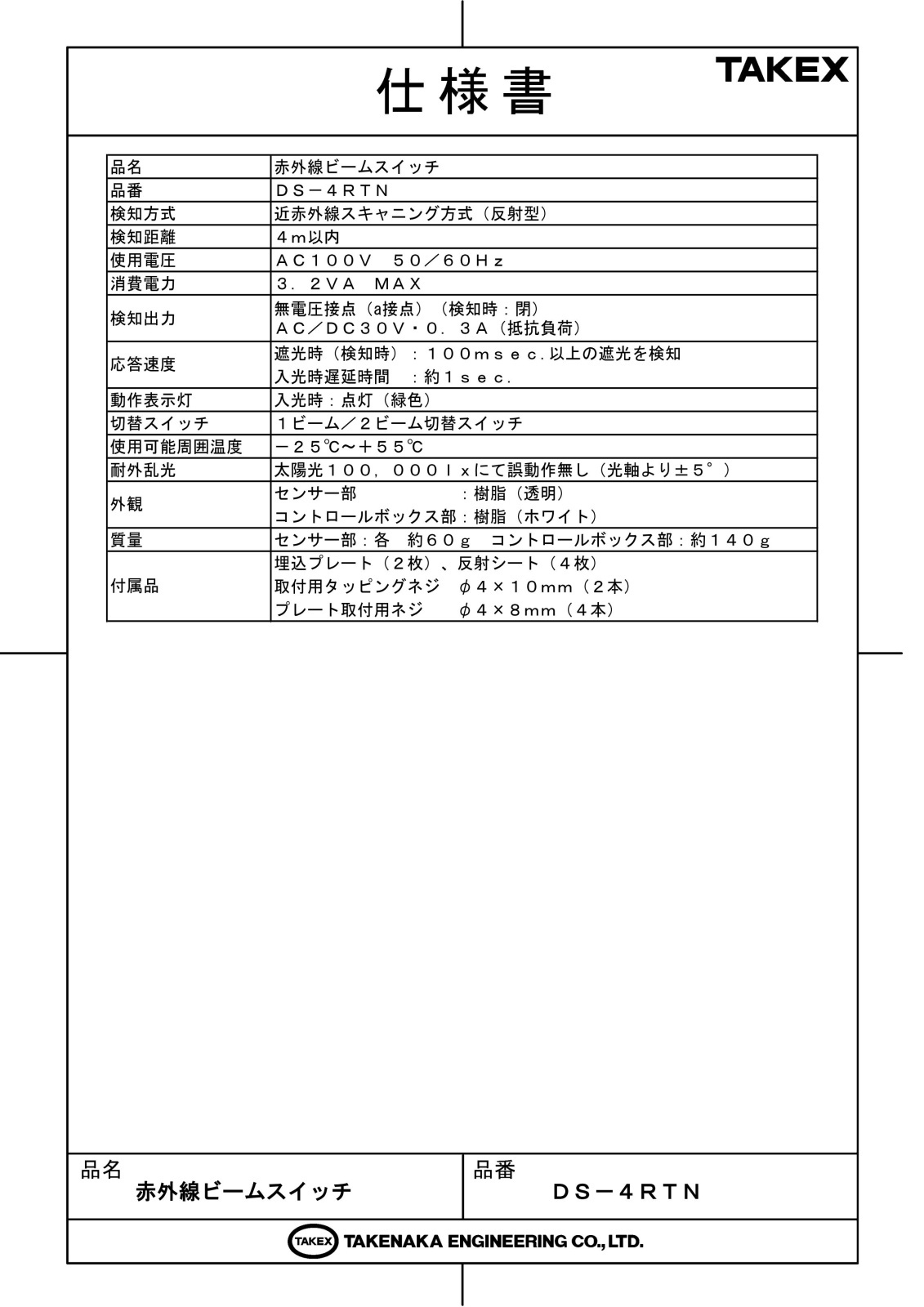

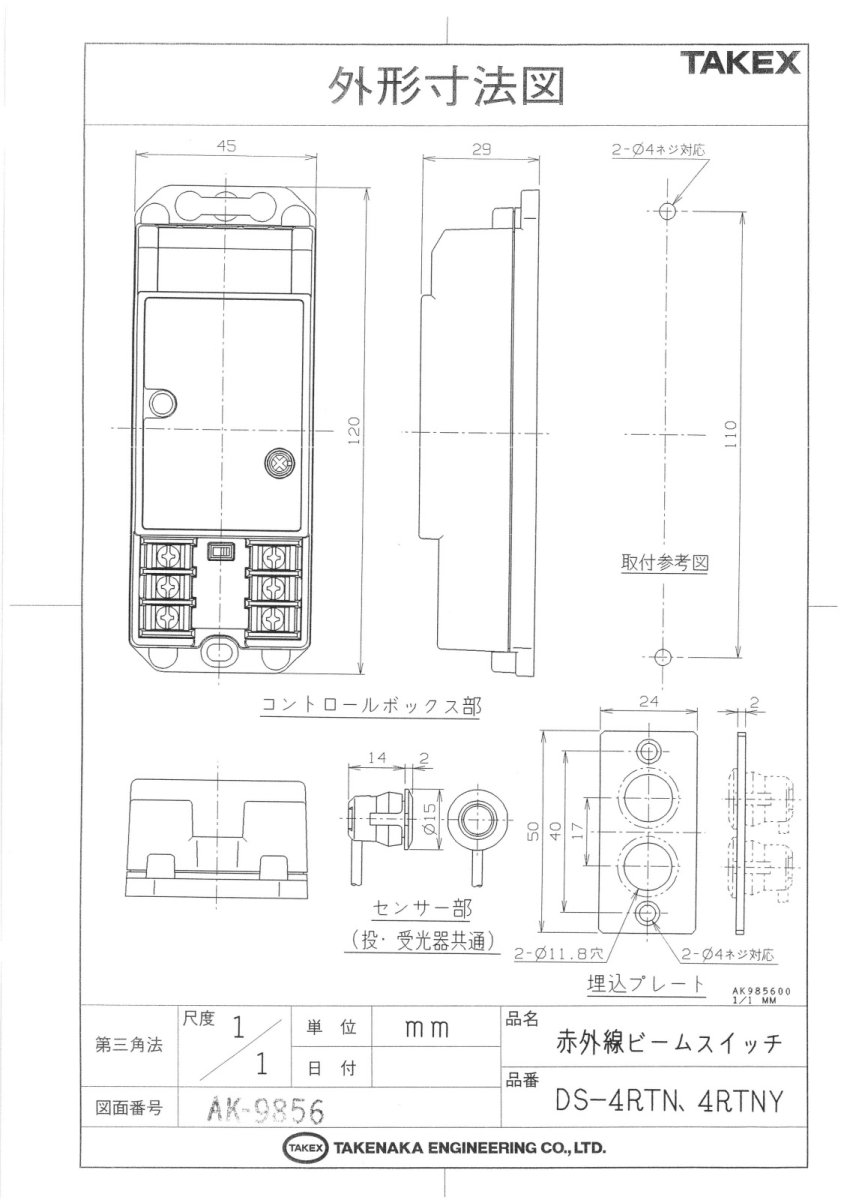

仕様書（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 自動ドア付近での立止まり検知
  • 店舗やオフィスの入り口の安全対策
  • 特定エリアへの通過・進入監視
  • 配線スペースの限られたドアエンジン内設置

導入前に確認したいポイント

  • 電源がAC100Vであることの確認
  • 検知距離が4m以内であること
  • センサーコードの延長は不可（5m以内）
  • 反射シートの貼り付けスペースの有無

特長

コントローラの徹底した小型化を実現

コントロールボックスのサイズをW45mm × H120mm × D29mmまで圧縮。非常にコンパクトなため、スペースの限られた自動ドアのドアエンジン内でも取付場所を選ばず、スムーズな設置が可能です。

施工現場で役立つコードの自由切断

投光部・受光部ともに、設置条件に合わせて接続コードを自由に切断できます。従来の製品のように、長すぎる余長コードをドアエンジン内で束ねて収める手間がなくなり、配線作業が大幅に効率化されます。

相互干渉を防ぐスキャニング方式

独自のスキャニング方式を採用しているため、上段と下段のビームが互いに干渉することがありません。投光器と受光器を上下で入れ替えて設置するといった複雑な工夫が不要になり、シンプルな施工を実現します。

1段ビーム・2段ビームの柔軟な使い分け

標準では2ビーム監視ですが、内部設定により1段ビームとしても使用可能です。設置当初は1段で運用し、後からセンサーヘッドを追加して2段にアップグレードするといった段階的な運用にも対応します。

現場環境に合わせた感度調整ボリューム

設置距離や環境に応じて、最適な検知感度に設定できるボリュームを搭載しています。距離が近い場合の過剰な反射や、距離がある場合の光量不足を調整し、安定した動作を維持します。

ワンタッチ取付のセンサーヘッド

センサーヘッド部は、下穴（Φ14mm）をあけて押し込むだけで固定できるワンタッチタイプを採用。リングカバー径を15mmに拡大したことで、穴あけ時の多少のズレもカバーでき、美しい仕上がりと施工性の向上を両立しました。

対向側配線不要の反射型方式

反射シートを利用する反射型方式のため、センサーの対向側に電源を引いたり配線を通したりする必要がありません。工事の手間とコストを大幅に削減できるメリットがあります。

選定時に評価したい強み

  • 高い施工性： コード切断可能、ワンタッチ取付ヘッド、反射型により工期短縮。
  • 安定した検知： スキャニング方式により上下段の干渉を排除。
  • 省スペース： 超小型コントローラで既存設備の隙間にも収まる。
  • 柔軟な調整： 1段/2段の切替や感度調整により、現場ごとに最適化が可能。

施工・設置ガイド

センサーヘッドは直径14mmの穴を2箇所（ピッチ17mm）あけて埋込設置します。反射シートはセンサーと正確に対向する位置に貼り付けてください。設置距離が1.3m以上の場合は、1ビームあたり2枚の反射シートを並べて使用する必要があります。

確認項目 この製品での考え方
設置距離とシート枚数 1.3m未満は各1枚、1.3m〜4mは各2枚の反射シートを使用。
不感知帯の注意 近距離設置時は、白い衣服などによる自己反射を防ぐため感度を「L」に設定。
配線処理 コード切断時は芯線5mm、シールド線7mmの剥き寸法を推奨。
動作確認 入光時に緑LED点灯、遮光（検知）時に消灯することを確認。

内部設定・動作ステータス

動作表示灯（緑色LED）の挙動

  • 点灯： 正常入光状態（監視中）
  • 消灯： 遮光状態（検知出力中）
  • 点滅： 強制停止モード作動中（※寒冷地仕様DS-4RTNYのみ）

感度調整ボリュームの目安

ボリューム位置 想定設置距離 不感知帯の目安
L（最小） 1.3m未満 ほとんどなし
LM 1.3m 〜 2m 約20cm以下
M 2m 〜 4m 約30cm以下

製品仕様

項目 内容
品番 DS-4RTN
検出方式 近赤外線スキャニング方式(反射型)
検知距離 4m以内
電源電圧 AC100V 50/60Hz
消費電力 3.2VA
検知出力 無電圧リレー a接点
30V 0.3A(抵抗負荷)
応答速度 遮光時(検知時):100ms以上の遮光を検知
入光時遅延時間:約1秒
動作表示灯 入光時:点灯(緑色)
使用可能周囲温度 -25℃〜+55℃
耐外乱光 太陽光100,000 lxにて誤動作無し(光軸より±5°)
センサーコード長 5m(投・受光器共)
設置場所 センサー部:屋内・半屋外
コントローラ部:屋内
外観 センサー部:樹脂(透明)
コントローラ部:樹脂(ホワイト)
質量 センサー部:各約60g
コントローラ部:約140g

FAQ

Q：検知距離は最大何メートルまで対応していますか？ A：最大4m以内となります。これを超える距離での設置は検知の信頼性が保証できないためお控えください。
Q：付属の5mコードを延長して使用することはできますか？ A：いいえ、コードの延長はできません。アナログの微弱信号を伝送しているため、延長するとノイズ混入や感度低下の原因となります。
Q：反射シートは何枚貼ればよいですか？ A：設置距離が1.3m未満なら各ビームに1枚、1.3m以上4m以内なら各ビームに2枚（合計4枚）を貼ってください。
Q：白い服を着た人が検知されないことがありますが、故障でしょうか？ A：「不感知帯」の影響が考えられます。感度が高すぎるとセンサーが自分の光を対象物で反射して受光してしまうため、感度ボリュームを下げて調整してください。
Q：DC24Vの電源で使用できますか？ A：本モデル（DS-4RTN）はAC100V専用です。指定外の電圧を印加すると故障の原因となりますのでご注意ください。
Q：1段ビームだけで使用することは可能ですか？ A：はい、内部の切替スイッチにより1ビーム運用が可能です。その際はCH1側の端子のみを使用してください。
Q：センサーヘッドの取付穴は何ミリですか？ A：直径14mmの下穴を推奨しています。
Q：上下のビームが干渉して誤動作することはありませんか？ A：スキャニング方式を採用しているため、上段と下段が同時に発光せず干渉を防止しています。
Q：屋外で使用できますか？ A：センサーヘッド部は屋内・半屋外対応ですが、コントローラ部は必ず屋内に設置してください。
Q：DS-4RTNとDS-4RTNYの違いは何ですか？ A：DS-4RTNは標準仕様、DS-4RTNYは寒冷地仕様です。寒冷地用は降雪等による連続遮光時にドアを閉める強制停止機能を備えています。
