TAKEX（竹中エンジニアリング）赤外線センサー自動ドア補助スイッチ寒冷地仕様

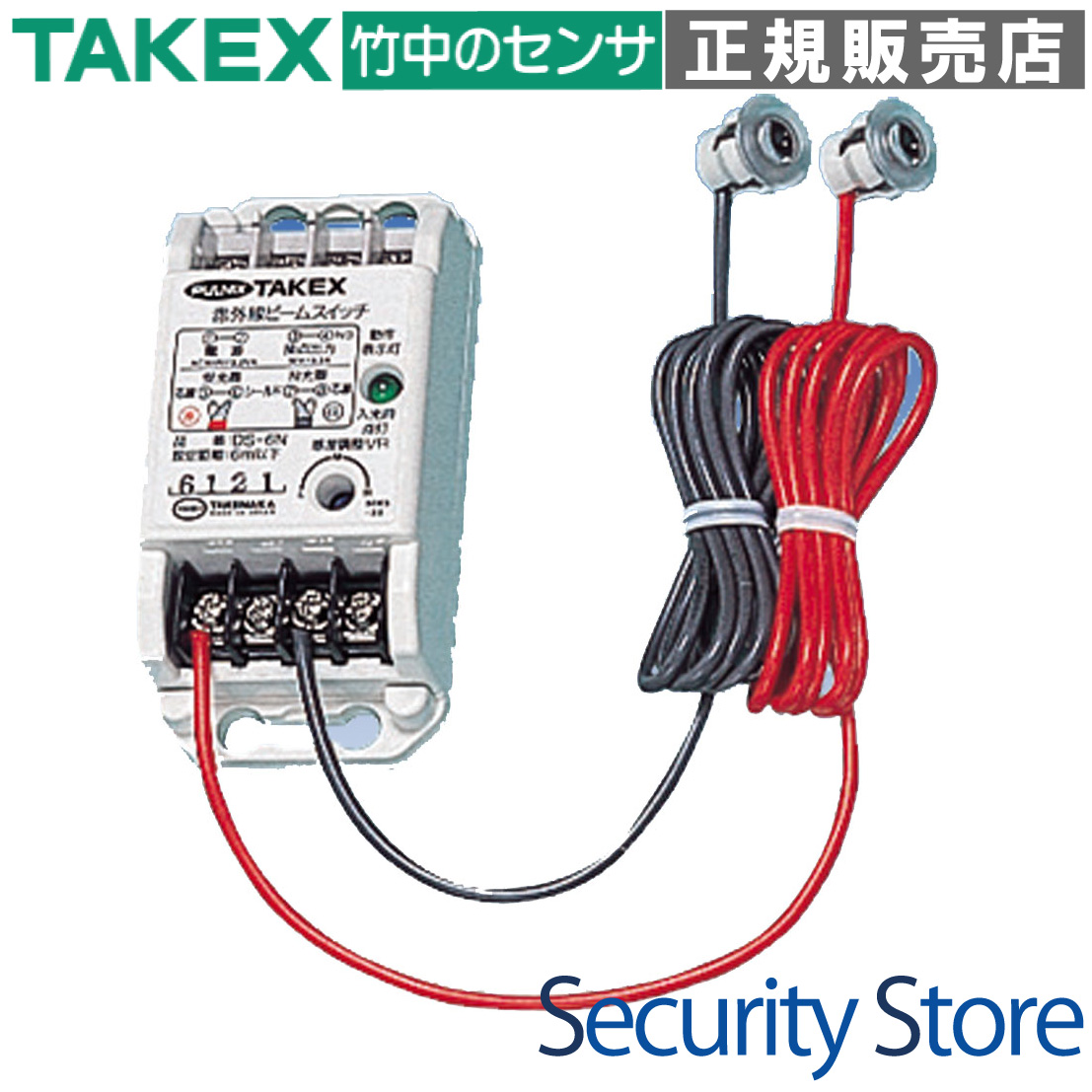

DS-6NY 赤外線ビームスイッチ

DS-6NYは、自動ドアの挟み込みを防止し、通行者の安全を確保するための近赤外線ビームスイッチです。特に寒冷地での運用を想定し、積雪等による誤動作を防ぐ「強制停止機能」を搭載。超小型コントローラと自由度の高い配線設計により、施工性と信頼性を高い次元で両立しています。

型番： DS-6NY
製品名： 赤外線ビームスイッチ（寒冷地用）
検知方式： 近赤外線ビーム遮断方式（対向型）
検知距離： 6m以内
主な用途： 自動ドアの挟み込み防止、人の滞留検知、エントランスの安全管理
設置場所： センサー部：屋内・半屋外 / コントローラ部：屋内

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

積雪や降雪がある地域の自動ドア安全対策
ビル、商業施設のメインエントランス
サッシや建具への目立たないセンサー設置
フォークリフトや台車が頻繁に通る開口部

導入前に確認したいポイント

電源電圧がAC100Vであることの確認
投光器と受光器の間隔が6m以内であること
コントローラの設置スペース（屋内専用）の確保
寒冷地特有の強制停止機能の挙動の理解

特長

寒冷地での連続開放を防ぐ「強制停止機能」

降雪や積雪によって赤外線ビームが1分間以上遮断され続けた場合、自動的にドアを閉める強制停止機能を搭載しています。これにより、外乱によってドアが開放したままになり、室内の暖気が逃げるのを防ぎます。入光が10秒以上継続すれば自動で通常動作に復帰します。

コントローラの超小型化による高い施工性

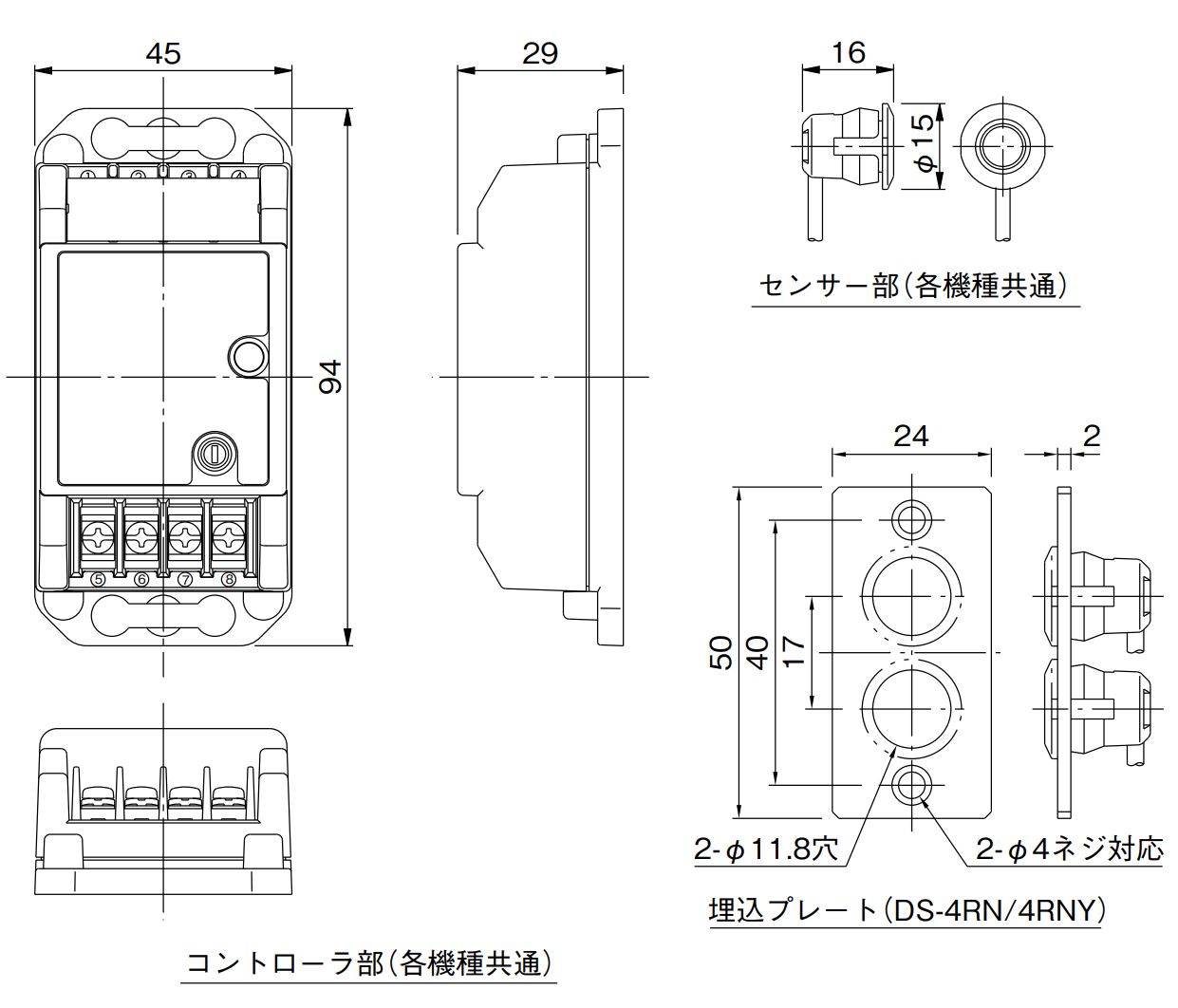

コントローラサイズをW45×H94×D29mmまで小型化。自動ドアのエンジンボックス内部や、限られたスペースへの設置が極めて容易になりました。現場での収まりの良さが、施工時間の短縮に貢献します。

自由に切断可能な接続コード

センサーヘッドから伸びる接続コードは、設置環境に合わせて自由に切断が可能です。余剰ケーブルを押し込むストレスから解放され、現場に合わせた最適な配線が可能です。標準で5mのコードが付属しています。

ワンタッチ取付可能なセンサーヘッド

センサーヘッド部は、φ12mmの下穴をあけて押し込むだけで固定できるワンタッチタイプを採用。さらに、リングカバーの直径を15mmに拡大したことで、穴あけ箇所の微細な誤差をカバーしつつ、美しい仕上がりを実現します。

環境に合わせた感度調整ボリューム

設置距離や反射環境に応じて、最適な受光感度に調整できるボリュームを搭載しています。近距離設置時の反射光による誤動作や、長距離設置時のパワー不足を現場で細かくチューニング可能です。

強力な耐外乱光性能

太陽光100,000lxという過酷な直射日光下でも誤動作を起こさない、高信頼設計を採用。西日の差し込むエントランスや、外光が強く入る半屋外環境でも安定した検知性能を維持します。

動作確認が容易なLED表示

コントローラには動作表示灯（緑色LED）を装備。入光時は点灯、検知時は消灯し、強制停止作動中には点滅で知らせるため、施工時の光軸調整やメンテナンス時の状態把握が迅速に行えます。

幅広い動作温度への対応

-25℃から+55℃までの広範囲な温度環境で動作可能です。厳しい冬の寒さから夏の高温下まで、日本の四季を問わず安定したセキュリティを提供します。

    選定時に評価したい強み
    確実な挟み込み防止： 100msecの応答速度で通行者を逃さずキャッチします。
メンテナンス性： LEDの点滅パターンで強制停止状態をひと目で判別可能です。
長寿命設計： 無電圧リレー接点による汎用性の高い出力と堅牢な回路設計。
意匠性の維持： センサーヘッドが極めて小さいため、建物のデザインを損ないません。



LED表示と動作状態

LED表示（緑）	センサー状態	接点出力	内容
点灯	正常入光中	開（オープン）	待機状態。光軸が合っています。
消灯	遮光検知中	閉（クローズ）	物体を検知しています。ドアが開きます。
点滅	強制停止中	開（オープン）	1分以上の連続遮光により、強制的にドアを閉めています。

感度ボリュームの設定目安

距離	ボリューム位置	備考
1m未満	L (Low)	近距離での反射による回り込みを防止します。
1m〜3m	M (Middle)	標準的な設置環境での推奨設定です。
3m〜6m	H (High)	長距離時の減衰を補います。

トラブルシューティング

現象	原因	対策
ドアが開いたままになる	レンズの汚れ、光軸のズレ	レンズを清掃し、投受光器が向かい合っているか確認してください。
検知しない（素通り）	感度が高すぎる	感度ボリュームを「L」方向に回して調整してください。
LEDが点滅している	雪や障害物の連続遮光	光軸上の障害物を取り除き、10秒待機してください。

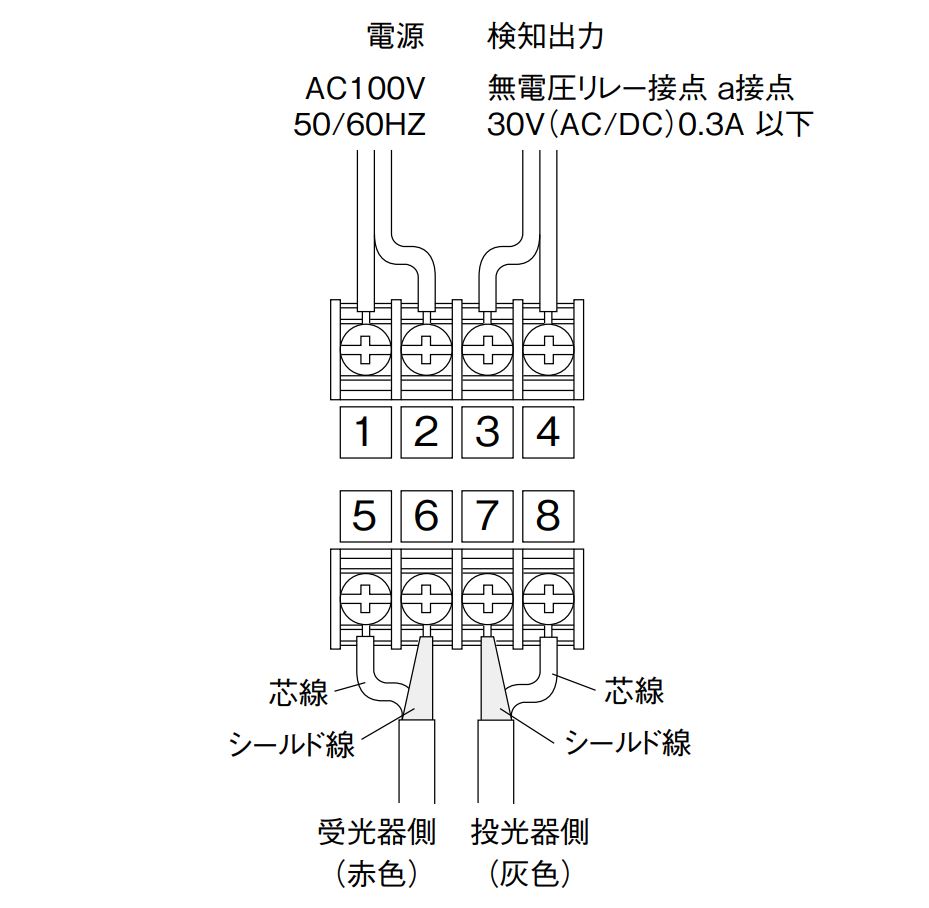

動作しない（LED消灯）	電源不良	端子3-4にAC100Vが供給されているか確認してください。

製品仕様

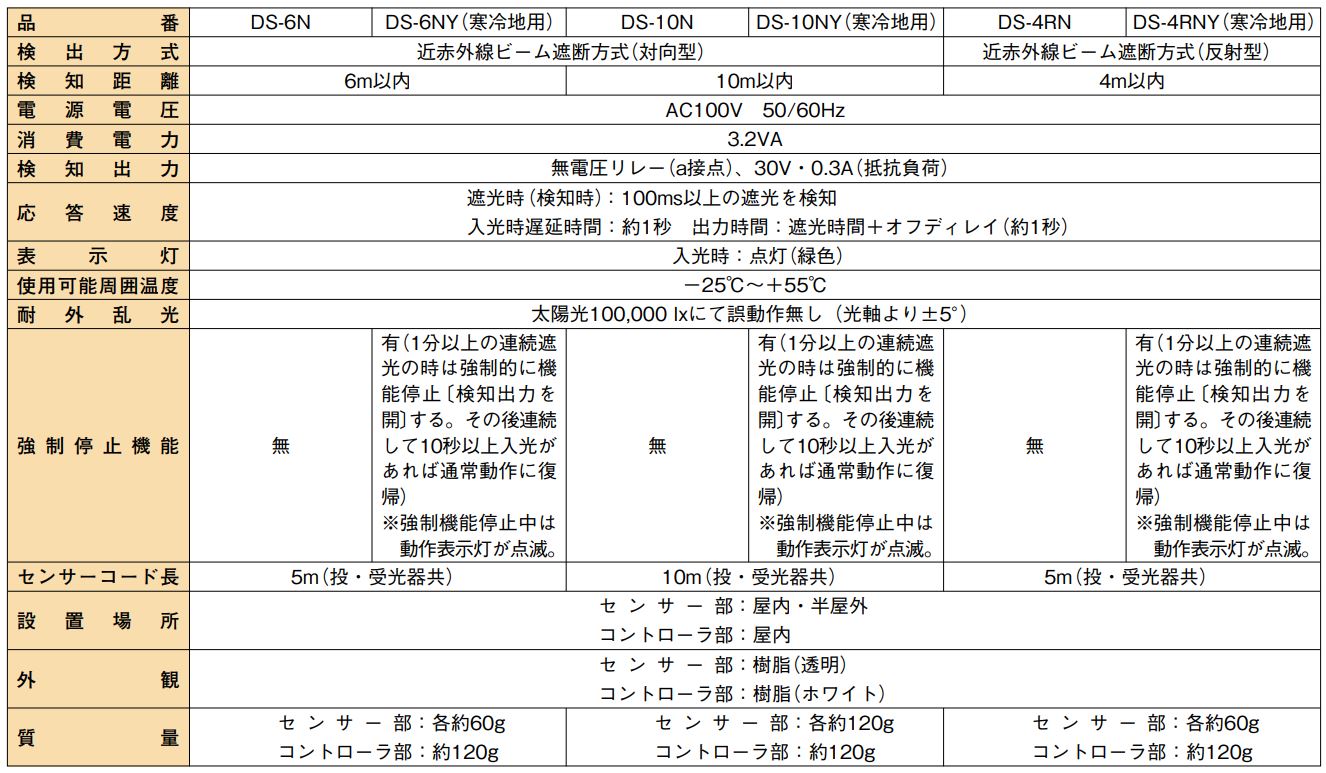

項目	内容
品番	DS-6NY(寒冷地用)
検出方式	近赤外線ビーム遮断方式(対向型)
検知距離	6m以内
電源電圧	AC100V 50/60Hz
消費電力	3.2VA MAX
検知出力	接点方式:無電圧リレー(a接点) 接点容量:30V 0.3A(抵抗負荷)
応答速度	遮光時(検知時):100ms以上の遮光を検知入光時遅延時間:約1秒出力時間:遮光時間+オフディレイ(約1秒)
動作表示灯	入光時:点灯(緑色)
使用可能周囲温度	-25℃〜+55℃
耐外乱光	太陽光100,000 lxにて誤動作無し(光軸より±5°)
強制停止機能	有(1分以上の連続遮光の時は強制的に機能停止〔検知出力を開〕する。その後連続して10秒以上入光があれば通常動作に復帰)
センサーコード長	5m(投・受光器共)
設置場所	センサー部:屋内・半屋外 / コントローラ部:屋内
外観	センサー部:樹脂(透明) / コントローラ部:樹脂(ホワイト)
質量	センサー部:各約60g / コントローラ部:約120g
付属品	取付用タッピングネジ φ4×10mm 2本

FAQ

Q：強制停止機能とはどのようなものですか？ A：雪などがセンサーに付着してビームが1分以上遮断された際、そのままではドアが開きっぱなしになるため、強制的に検知出力をオフにしてドアを閉める機能です。

Q：強制停止状態から自動で復帰しますか？ A：はい、雪が取り除かれるなどしてビームが再び10秒以上連続して入光すれば、自動的に通常の検知モードへ復帰します。

Q：センサーコードは延長できますか？ A：信号減衰による感度低下の原因となるため、原則としてコードの延長は推奨されません。付属の5m以内でご利用ください。

Q：西日が強く当たる場所でも大丈夫ですか？ A：100,000lxの耐外乱光性能を備えているため、光軸から±5°以上の角度であれば直射日光の影響をほとんど受けずに動作します。

Q：LEDが点滅しているのは故障ですか？ A：故障ではなく、強制停止機能が作動している状態です。光軸上の障害物を取り除いてください。

Q：電源はAC200Vでも使えますか？ A：いいえ、本製品はAC100V（50/60Hz）専用です。200Vを印加すると故障の原因となります。

Q：感度調整のコツはありますか？ A：まずは「M」で試し、動作灯が点滅（受光量不足）なら「H」へ、遮っても消灯しない（反射の回り込み）なら「L」へ調整してください。

Q：取付穴のサイズを教えてください。 A：センサーヘッド埋込用にφ12mmの穴をあけてください。

Q：結露していても動作しますか？ A：使用周囲温度範囲内であっても、結露・氷結なきことが条件となります。極端な湿気にはご注意ください。

Q：コントローラは屋外に設置できますか？ A：いいえ、コントローラは屋内専用です。防水仕様ではないため、必ず雨の当たらない場所に設置してください。
