DS-6TN 赤外線ビームスイッチ（6m用標準仕様） TAKEX 竹中エンジニアリング [DS-6TN]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

竹中エンジニアリング（TAKEX）赤外線センサー自動ドア安全スイッチ AC100V電源

DS-6TN 赤外線ビームスイッチ（6m用標準仕様）

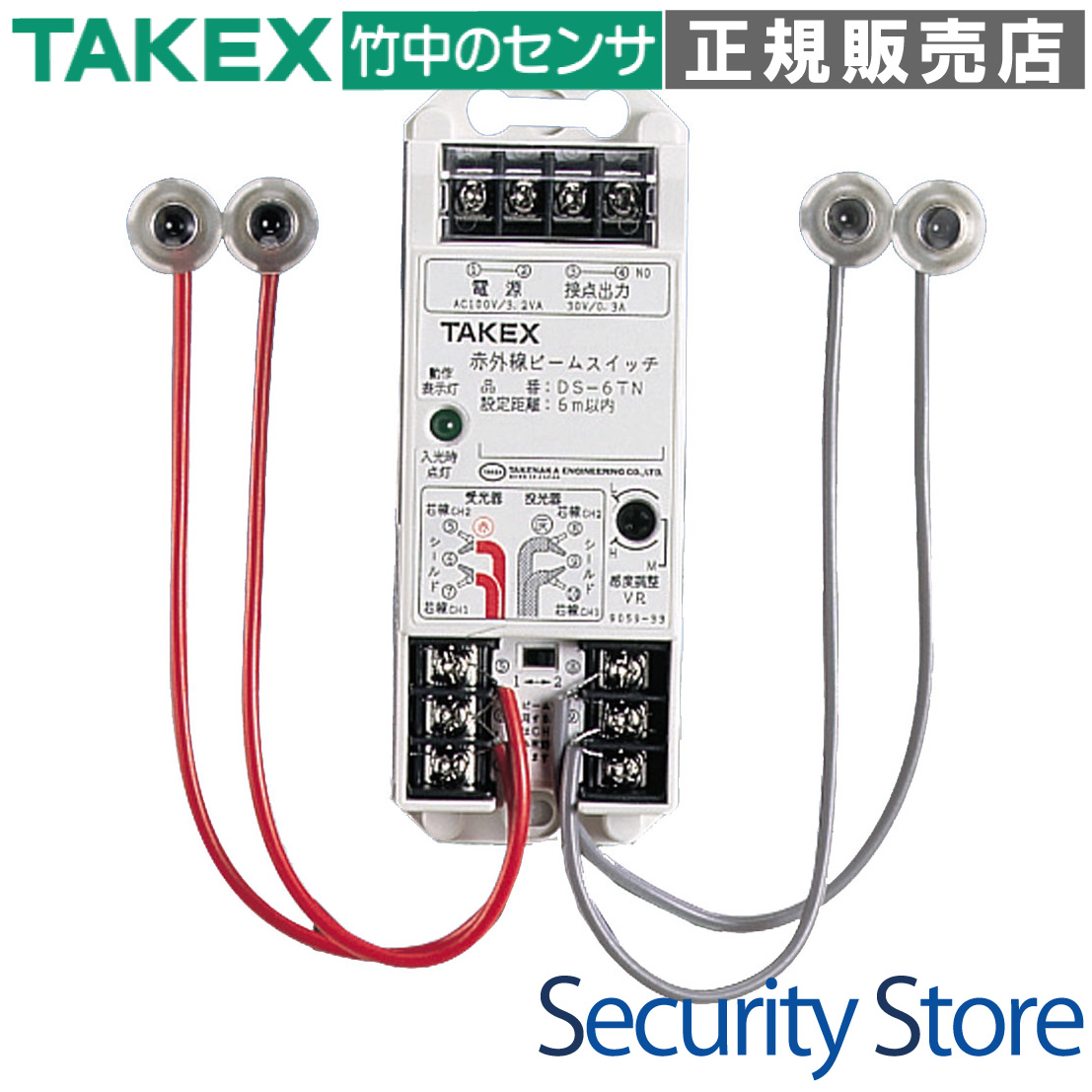

DS-6TNは、自動ドア付近の人体立止まりを検出し、安全な開閉制御を実現する高精度対向型赤外線センサーです。

超小型コントローラとワンタッチ取付可能なセンサーヘッドにより、施工場所を選ばず設置可能。スキャニング方式を採用することで上下段の相互干渉を物理的に排除しており、1段・2段の切り替え運用も柔軟に行えるプロユースの安全対策機器です。

型番： DS-6TN
製品名： 赤外線ビームスイッチ（6m用標準仕様）
検知方式： 近赤外線スキャニング2ビーム個別遮断検知方式
最大検知距離： 6m以内
電源電圧： AC100V (50/60Hz)
主な用途： 自動ドアの挟まれ防止、通路の通過検知、エリア進入監視

資料ダウンロード

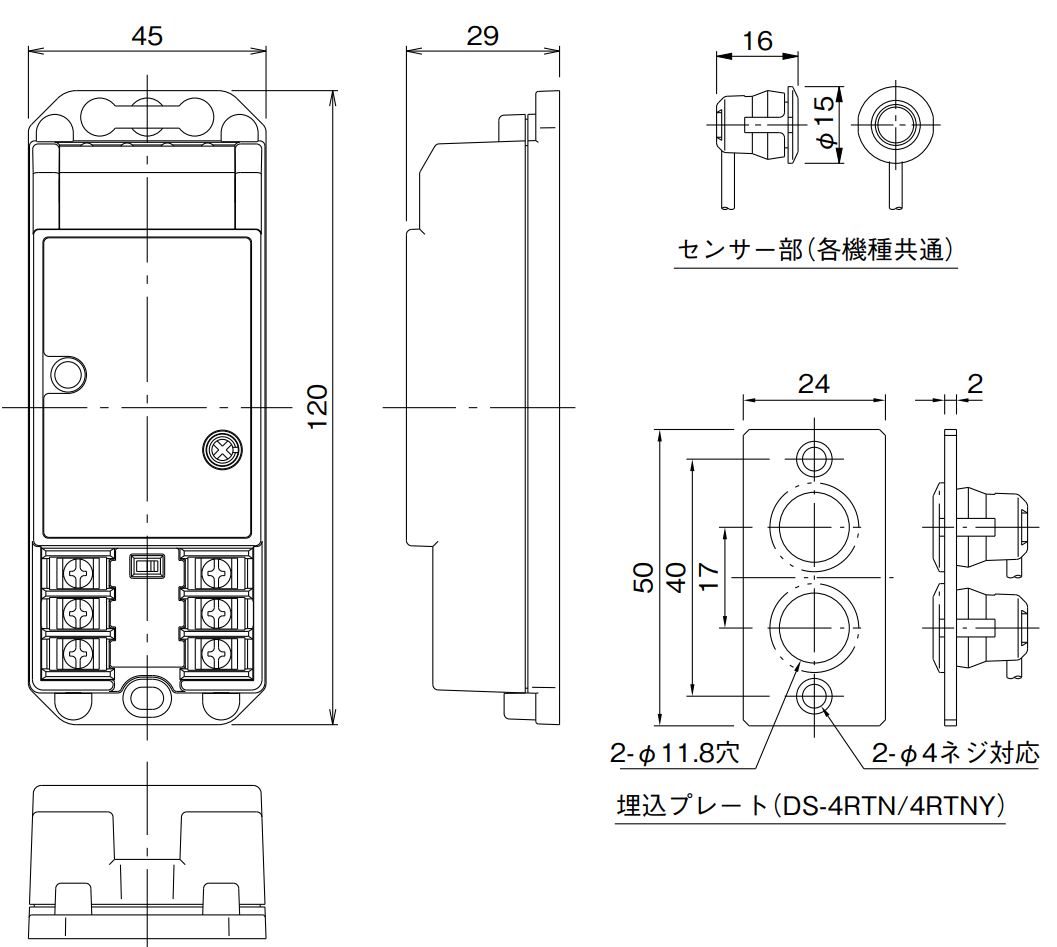

仕様書（PDF）製品カタログ（PDF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

自動ドアの安全確保（立止まり検出）
店舗エントランスの挟み込み防止
通路やゲートの通過カウント・検知
特定エリアへの進入監視システム
ドアエンジン内の限られたスペースへの設置

導入前に確認したいポイント

電源電圧がAC100Vであることを確認
投光器と受光器の間隔が6m以内であるか
センサー取付位置にΦ12mmの穴あけが可能か
寒冷地（積雪環境）での使用ではないか
負荷容量が30V 0.3Aを超えないか

特長

コントローラの超小型化による柔軟な配置

コントロールボックスのサイズをW45×H120×D29mmにまで凝縮。自動ドアのドアエンジン内部や狭い隙間など、取付場所を選ばず、既存設備への後付けもスムーズに行えます。

現場に合わせた自由なコード切断が可能

投光部・受光部の接続コードは、設置環境に応じて自由に切断して長さを調整できます。余ったコードをエンジン内で束ねる必要がなく、スマートで断線リスクの低い施工が可能です。

干渉を防止するスキャニング方式

独自の近赤外線スキャニング方式を採用。上段と下段を高速で切り替えて検知するため、ビーム同士の相互干渉が発生しません。上下段で投受光器を交互に配置する手間を省けます。

1段・2段の柔軟なビーム運用

スイッチ一つで「1段ビーム」と「2段ビーム」の切り替えが可能です。設置当初は1段で運用し、後からセンサーヘッドを追加して2段へアップグレードするといった拡張性も備えています。

施工性を高めたワンタッチ取付センサーヘッド

センサーヘッド部はΦ12mmの下穴をあけて押し込むだけで固定されるワンタッチ方式を採用。さらにリングカバー外径をΦ15mmに拡大したことで、穴あけのバリなども隠しやすく、美しい仕上がりを実現します。

100,000lxの耐外乱光性能

太陽光などの強力な光線に対しても高い耐性を備えており、光軸±5度の範囲で100,000lxの直射日光下でも誤動作を起こしません。西日の差し込む入り口でも安定して稼働します。

3段階の感度ボリューム内蔵

設置距離や壁面の反射条件に合わせ、L（Low）/ M（Mid）/ H（High）の3段階でゲインを調整可能です。至近距離での壁面反射や、最大距離6mでの光量確保を最適化できます。

誤報を低減する個別遮断検知

2本のビームを個別にスキャニングして判定。虫や落ち葉などによる一瞬の遮光（100ms未満）や局所的な障害物による誤動作を最小限に抑え、確実な人体検知を優先します。

    選定時に評価したい強み
    施工の簡便さ： コード切断可能・ワンタッチヘッド・小型基板の三要素で工数を大幅削減。
高い環境適応力： 耐外乱光10万ルクス。昼夜を問わず安定した検知性能を維持します。
安定した信号出力： 入光遅延約1秒のチャタリング防止機能により、後段機器へ確実な信号を伝達。
長期メンテナンス性： 部品ごとの交換や、1段から2段への増設が現場で容易に行えます。



LED表示と動作状態

表示灯の状態（緑色LED）	システムのステータス	意味と判断基準
連続点灯	正常・入光状態	全てのビームが正常に受光されています。待機状態として正常です。
消灯	検知・遮光状態	ビームが遮断されています。リレー接点は「閉（検知）」になります。
遮光しても消灯しない	感度過剰・異常	感度が強すぎるか、反射光を拾っています。感度ボリュームを下げてください。

施工・設置ガイド

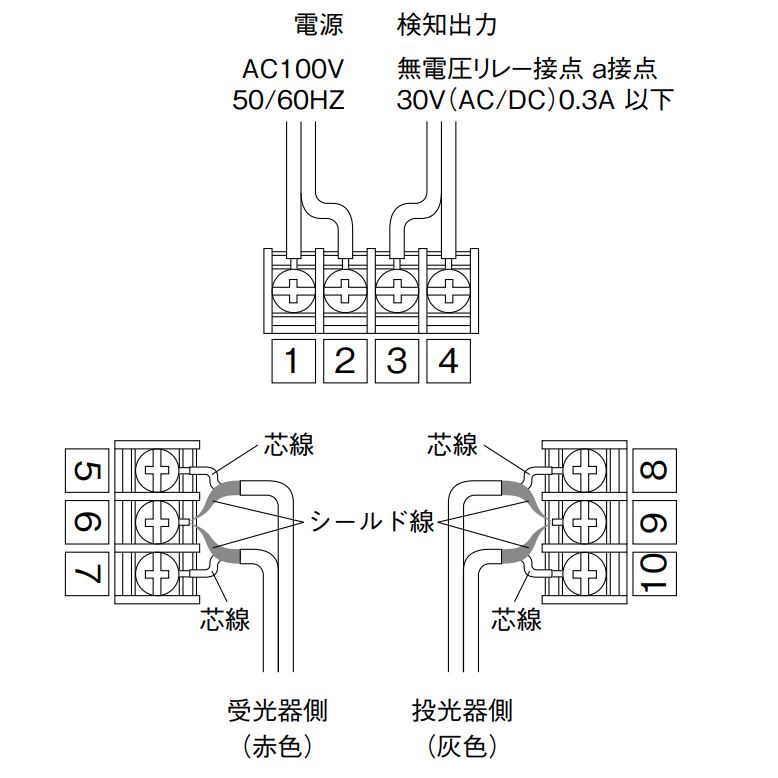

配線処理の重要ルール

接続コードをカットして使用する場合、ショート防止のため以下の寸法で剥き出し処理を行ってください。
・芯線の露出：7mm
・シールド線の露出：5mm
この段差処理により、端子台差し込み時の短絡トラブルを物理的に防ぐことができます。

センサーの取付

取付面にΦ12mmの貫通穴をあけ、バリを除去してからセンサーヘッドを真っ直ぐ押し込んでください。投光側と受光側の高さは、光軸ズレを防ぐためミリ単位で正確に合わせる必要があります。

トラブルシューティング

症状	考えられる原因	対処法
全く動作しない	断線または結線ミス	5mm/7mmルールに基づき、芯線とシールド線が正しく接続されているか確認。
遮光しても反応しない	感度設定が高すぎる	ボリュームをH→M、またはM→Lへ下げ、反射光の影響を排除する。
誰もいないのに誤動作	設置距離の超過	投受光器間が6m以内か再計測。範囲外の場合は設置位置を変更。
頻繁な誤検知	レンズの汚れ	中性洗剤を染み込ませた柔らかい布で、センサー表面を清掃してください。

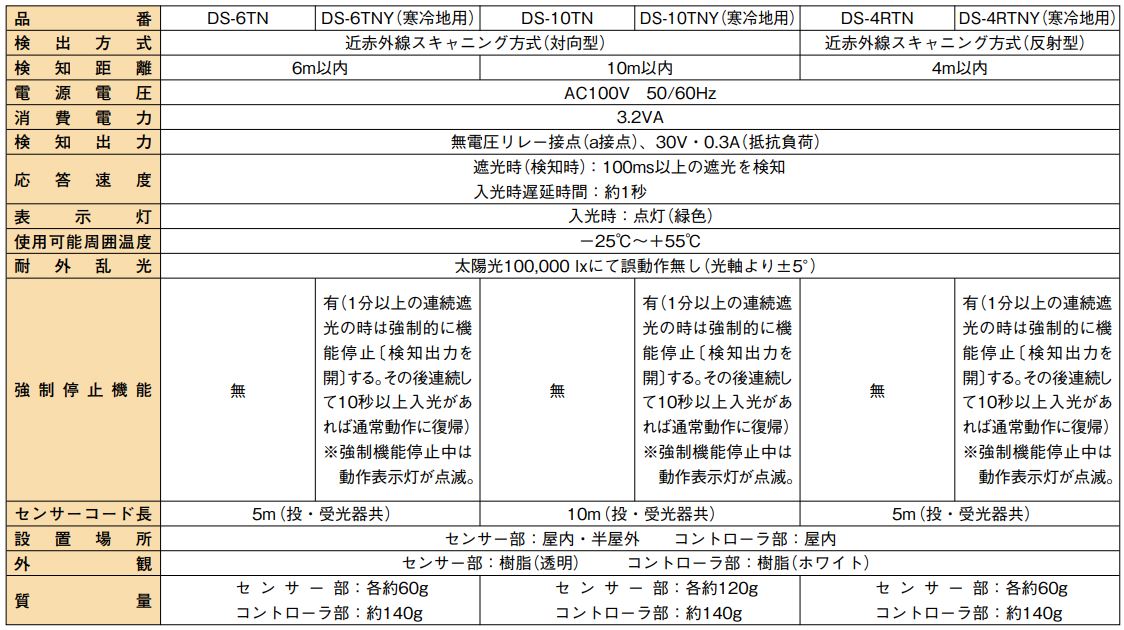

製品仕様

項目	内容
品番	DS-6TN
検出方式	近赤外線スキャニング方式(対向型)
検知距離	6m以内
電源電圧	AC100V 50/60Hz
消費電力	3.2VA MAX
検知出力	接点方式:無電圧リレー(a接点) 接点容量:30V 0.3A(抵抗負荷)
応答速度	遮光時(検知時):100ms以上の遮光を検知入光時遅延時間:約1秒
動作表示灯	入光時:点灯(緑色) / 遮光時:消灯
使用可能周囲温度	-25℃〜+55℃
耐外乱光	太陽光100,000 lxにて誤動作無し(光軸より±5°)
センサーコード長	5m(投・受光器共) ※10m仕様も存在、入力に従い基本10m対応可
設置場所	センサー部:屋内・半屋外 / コントローラ部:屋内
外観	センサー部:PC樹脂(透明) / コントローラ部:ABS樹脂(ホワイト)
質量	センサー部:各約60g / コントローラ部:約140g
付属品	取付用タッピングネジ φ4×10mm 2本

FAQ

Q：検知距離は最大何メートルまで対応していますか？ A：投光器と受光器の間隔は最大6mまで対応しています。これを超える距離では安定した検知が保証されません。

Q：接続コードを切断して短くしても大丈夫ですか？ A：はい、可能です。現場の配線ルートに合わせて自由にカットいただけます。

Q：1段ビームだけで使用することはできますか？ A：可能です。コントローラ内の「1ビーム/2ビーム切替スイッチ」を1ビーム側に設定してご使用ください。

Q：日光が当たる場所でも誤動作しませんか？ A：耐外乱光性能100,000lxを備えており、直射日光の影響を強く受けるエントランスでも高い安定性を発揮します。

Q：センサーヘッドの取付穴は何ミリで開ければいいですか？ A：直径12mm（Φ12mm）の穴をあけてください。バリ取りを行うとより確実にフィットします。

Q：電源は何ボルトが必要ですか？ A：家庭用や施設用の商用電源であるAC100V（50/60Hz）に対応しています。

Q：検知したときのリレーの動きはどうなりますか？ A：無電圧リレーa接点仕様ですので、物体を検知（遮光）したときに接点が「閉（クローズ）」となります。

Q：接続コードを延長することは可能ですか？ A：信号減衰を避けるため推奨されませんが、やむを得ない場合は「投光側（灰色）」のみに留めてください。受光側の延長は厳禁です。

Q：虫などの飛来物で誤検知しませんか？ A：100msec以上の連続した遮光がないと反応しない設定のため、一瞬横切る程度の小さな飛来物による誤動作は大幅に抑制されています。

Q：動作表示灯（LED）が点滅しているのですが？ A：本機（DS-6TN）には点滅モードはありません。点灯（正常入光）か消灯（検知）のいずれかになります。
