DS-6TNY 赤外線ビームスイッチ （6m用寒冷地仕様） TAKEX 竹中エンジニアリング [DS-6TNY]

DS-6TNY 赤外線ビームスイッチ （6m用寒冷地仕様） TAKEX 竹中エンジニアリング [DS-6TNY]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 赤外線ビームスイッチ 自動ドア用センサー 寒冷地仕様 IP対応（センサー部）

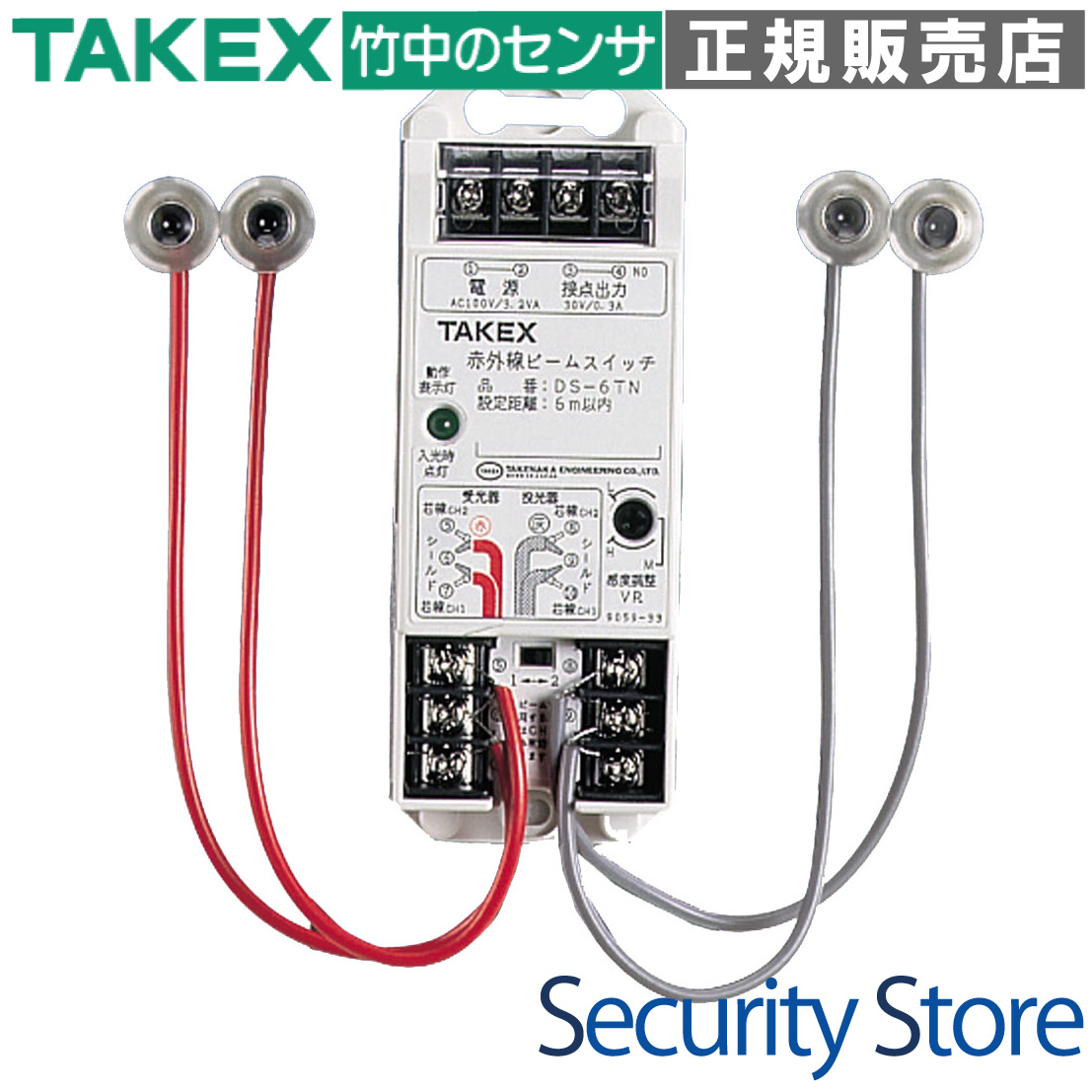

DS-6TNY 赤外線ビームスイッチ（6m用寒冷地仕様）

DS-6TNYは、自動ドアの安全確保に最適な近赤外線対向型ビームスイッチです。特に積雪・降雪地域での運用を想定した「寒冷地仕様」となっており、雪によるドアの開放し放しを防ぐ独自機能を搭載。超小型コントローラと自由度の高い配線設計により、限られたスペースへの設置にも柔軟に対応します。

  • 型番： DS-6TNY
  • 方式： 近赤外線スキャニング方式（対向型）
  • 検知距離： 6m以内
  • 電源電圧： AC100V (50/60Hz)
  • 主な特長： 寒冷地用強制停止機能、超小型コントローラ、感度調整ボリューム
DS-6TNY 赤外線ビームスイッチ

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 積雪・降雪がある地域の建物エントランス
  • 自動ドアの立止まり検知・安全確保
  • スペースが限られたドアエンジン内への設置
  • 既存ドアシステムへのセンサー追加・更新

導入前に確認したいポイント

  • 設置距離が6m以内であるか（6m超はDS-10シリーズ推奨）
  • AC100Vの電源確保が可能か
  • 強制停止機能運用時の屋内側バックアップセンサーの有無
  • センサー取付位置にφ12mmの穴あけが可能か

特長

雪による誤動作を防ぐ「寒冷地用強制停止機能」

寒冷地の屋外設置において、降雪や積雪によりビームが長時間（1分以上）遮光された場合、自動的にドアを閉める「強制停止機能」を搭載しています。これにより、外乱によるドアの連続開放を防ぎ、室内の暖気流出を最小限に抑えます。正常入光が10秒以上続けば自動で通常動作に復帰します。

施工場所を選ばない「超小型コントローラ」

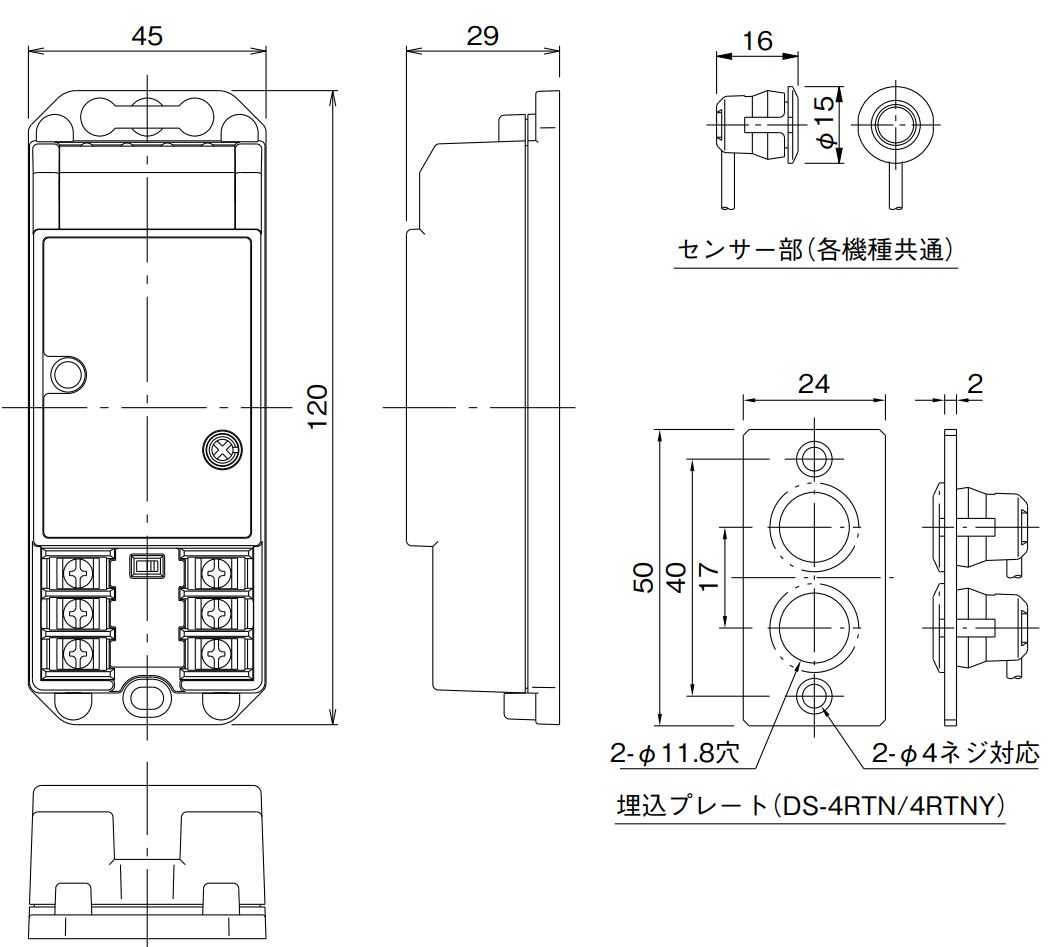

コントローラ部のサイズは W45mm × H120mm × D29mm と極めてコンパクト。スペースの限られた自動ドアのドアエンジン内部やスイッチボックス内でも、取付場所を柔軟に選ぶことができます。

現場での利便性を高める「接続コードの切断対応」

投光部・受光部ともに、接続コードは現場の設置条件に応じて自由に切断可能です。従来のように余ったコードをドアエンジン内で束ねて収納する手間がなくなり、配線作業がスマートに完結します。

相互干渉を排除する「スキャニング方式」

スキャニング方式を採用することで、上下段のビーム間での相互干渉を完全に防止。上下段で投光器と受光器を交互に入れ替えて設置する必要がなく、施工ミスを防ぎながら安定した検知を実現します。必要に応じて1段ビームとしての運用も可能です。

距離に応じた最適な調整「感度ボリューム内蔵」

設置距離に合わせて、L（1m未満）、M（1m〜3m）、H（3m〜6m）の3段階で感度を調整できるボリュームを内蔵しています。現場の環境に合わせた最適なチューニングが可能で、誤動作の低減に寄与します。

施工性に優れた「ワンタッチ取付センサーヘッド」

センサーヘッド部は、φ12mmの下穴をあけて押し込むだけで設置できるワンタッチタイプ。リングカバーの直径を15mmに設計しているため、微細な穴あけズレもカバーでき、美しい仕上がりと高い施工性を両立しています。

強靭な耐外乱光性能（100,000lx）

太陽光が直接差し込むような過酷な環境下（最大100,000lx）でも、誤動作を起こさない高度な光学設計を採用。西日の差し込む夕方のエントランスなどでも、安定した運用をサポートします。

選定時に評価したい強み

  • 確実な安全性：100msの高速応答で歩行者の立ち止まりを逃さず検知。
  • メンテナンス性：LED表示灯の点灯・消灯・点滅パターンでシステム状態を瞬時に把握。
  • 拡張性：後からセンサーヘッドを追加して2段ビーム化する運用にも対応。
  • 耐環境性能：-25℃から+55℃までの広い動作温度範囲をカバー。

施工・設置ガイド

DS-6TNYの設置時は、投光器と受光器の光軸を正確に合わせることが重要です。特に寒冷地機能（強制停止機能）を利用する場合、ドアが閉まった後にセンサーが検知できない時間が発生するため、安全上の理由から必ず屋内側にもう一台のセンサーを併用してください。

確認項目 この製品での考え方
設置距離 6m以内を厳守（最大距離を超えると感度不足の原因となります）
穴あけ加工 φ12mmの貫通穴をあけ、バリを取り除いてからヘッドを圧入

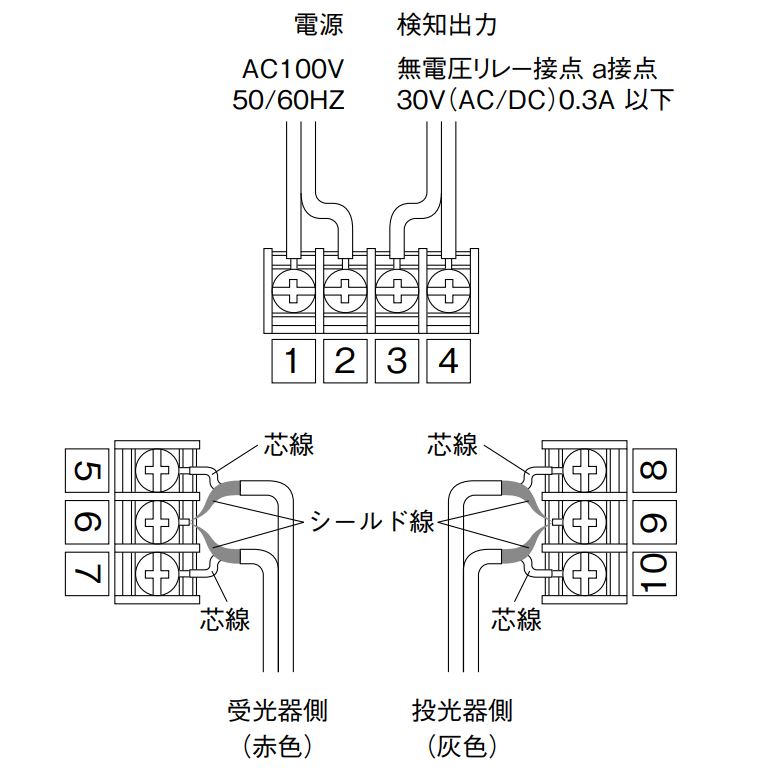

配線処理 信号減衰を防ぐため、受光側（赤色）コードの延長は避ける
寒冷地運用 強制停止機能作動中はLEDが点滅。施主様への動作説明を推奨

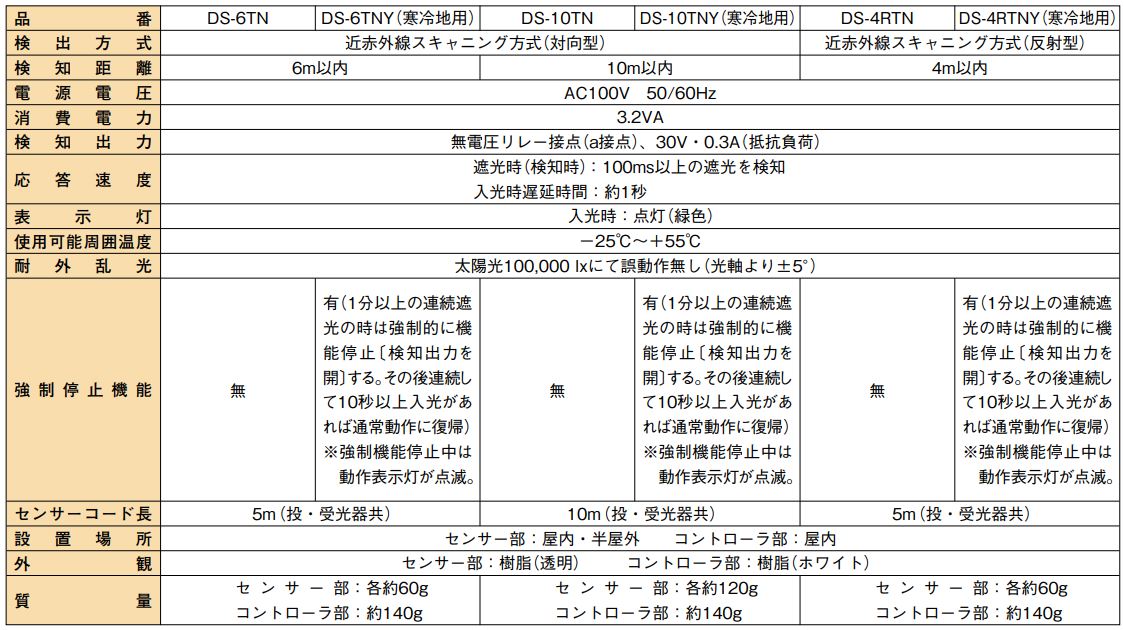

製品仕様

項目 内容
品番 DS-6TNY(寒冷地用)
検出方式 近赤外線スキャニング方式(対向型)
検知距離 6m以内
電源電圧 AC100V 50/60Hz
消費電力 3.2VA
検知出力 無電圧リレー a接点 30V 0.3A(抵抗負荷)
応答速度 遮光時(検知時):100ms以上の遮光を検知
入光時遅延時間:約1秒
動作表示灯 入光時:点灯(緑色) / 強制停止中:点滅(緑色)
使用可能周囲温度 -25℃〜+55℃
耐外乱光 太陽光100,000 lxにて誤動作無し(光軸より±5°)
強制停止機能 有（1分以上の連続遮光で強制停止〔検知出力開〕、10秒以上の入光で復帰）
センサーコード長 5m(投・受光器共) ※入力詳細により投光5m/受光10mの場合あり
設置場所 センサー部:屋内・半屋外 / コントローラ部:屋内
外観・材質 センサー部:樹脂(透明) / コントローラ部:樹脂(ホワイト)
質量 センサー部:各約60g / コントローラ部:約140g

FAQ

Q：DS-6TNYの最大検知距離はどれくらいですか？ A：最大6mまで対応しています。設置距離が1m、3m、6mを目安に感度調整ボリュームで設定を切り替えて使用してください。
Q：寒冷地仕様（TNY）と標準仕様の違いは何ですか？ A：最大の違いは「強制停止機能」の有無です。雪などで1分以上遮光が続いた際、ドアが開きっぱなしにならないよう強制的に閉める機能が備わっています。
Q：LEDが点滅していますが、故障でしょうか？ A：強制停止機能が作動している状態です。センサー面への積雪や障害物がないか確認してください。正常に入光すれば10秒で点灯に変わります。
Q：1段ビームとして使用することは可能ですか？ A：はい、可能です。基板上の切替スイッチで1ビームモードに設定することで、CH1のみを使用して運用いただけます。
Q：センサーのコードを短く切っても問題ありませんか？ A：はい、現場の状況に合わせて自由に切断可能です。ただし、端子の結線時には芯線とシールド線の接触（短絡）に十分注意してください。
Q：感度調整の目安を教えてください。 A：1m未満は「L」、1m〜3mは「M」、3m〜6mは「H」に設定してください。出荷時は「M」に設定されています。
Q：太陽光による誤動作の心配はありませんか？ A：100,000ルクスの耐外乱光性能を持っており、光軸から±5°以内の直射日光下でも誤動作しない設計になっています。
Q：強制停止機能作動時の安全対策はどうすればよいですか？ A：強制停止中はセンサーが無効化されるため、必ず屋内側に別のセンサー（補助センサー）を設置し、安全を二重に確保してください。
Q：取り付け穴の径は何mmですか？ A：φ12mmの貫通穴をあけてください。センサーヘッド自体の径は15mmあり、押し込むことでしっかり固定されます。
Q：電源は何Vに対応していますか？ A：AC100V (50/60Hz) 専用です。それ以外の電圧を印加すると故障の原因となりますのでご注意ください。
