TAKEX（竹中エンジニアリング） ワイヤレスリモコン 特定小電力無線 ゲート制御

ワイヤレスリモコンスイッチ DSR-24V

DSR-24Vは、各種ゲートやシャッターの開閉制御をワイヤレスで実現する、1点式の特定小電力無線リモコンシステムです。

高度なIDコード学習方式を採用しており、最大100台までの送信機を1台の受信機に登録可能。混信に強く、セキュリティ性の高い運用が可能です。コンパクトな筐体と外部アンテナにより、制御盤内への設置にも柔軟に対応します。

  • 型番： DSR-24V
  • 製品名： ワイヤレスリモコンスイッチ
  • 方式： 314MHz帯 特定小電力無線
  • 主な用途： 駐車場ゲート、電動シャッター、自動ドアの遠隔制御
  • 設置場所： 屋内（アンテナは屋外引出可能）
  • 電源電圧： DC12〜24V

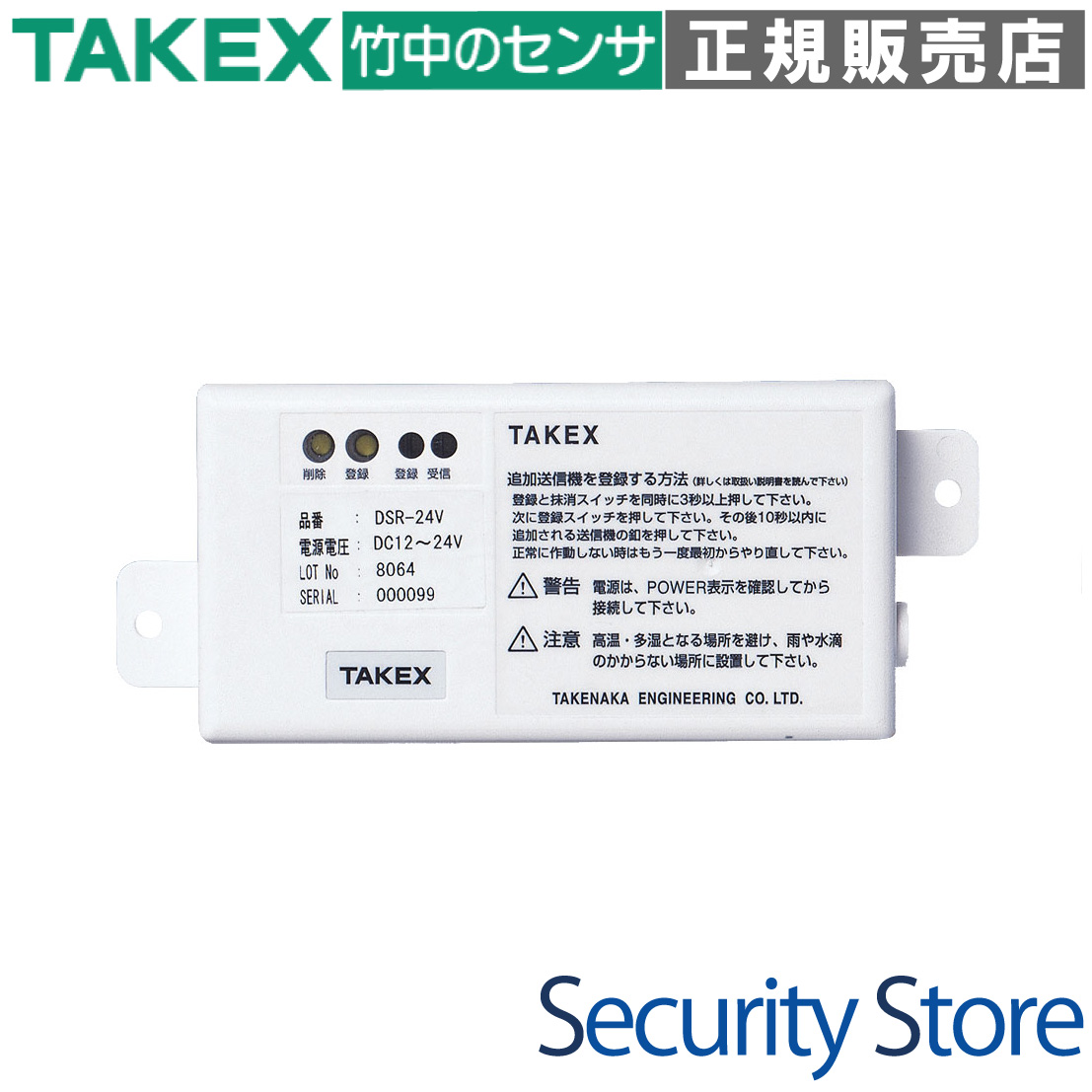

ワイヤレスリモコンスイッチ DSR-24V

資料ダウンロード

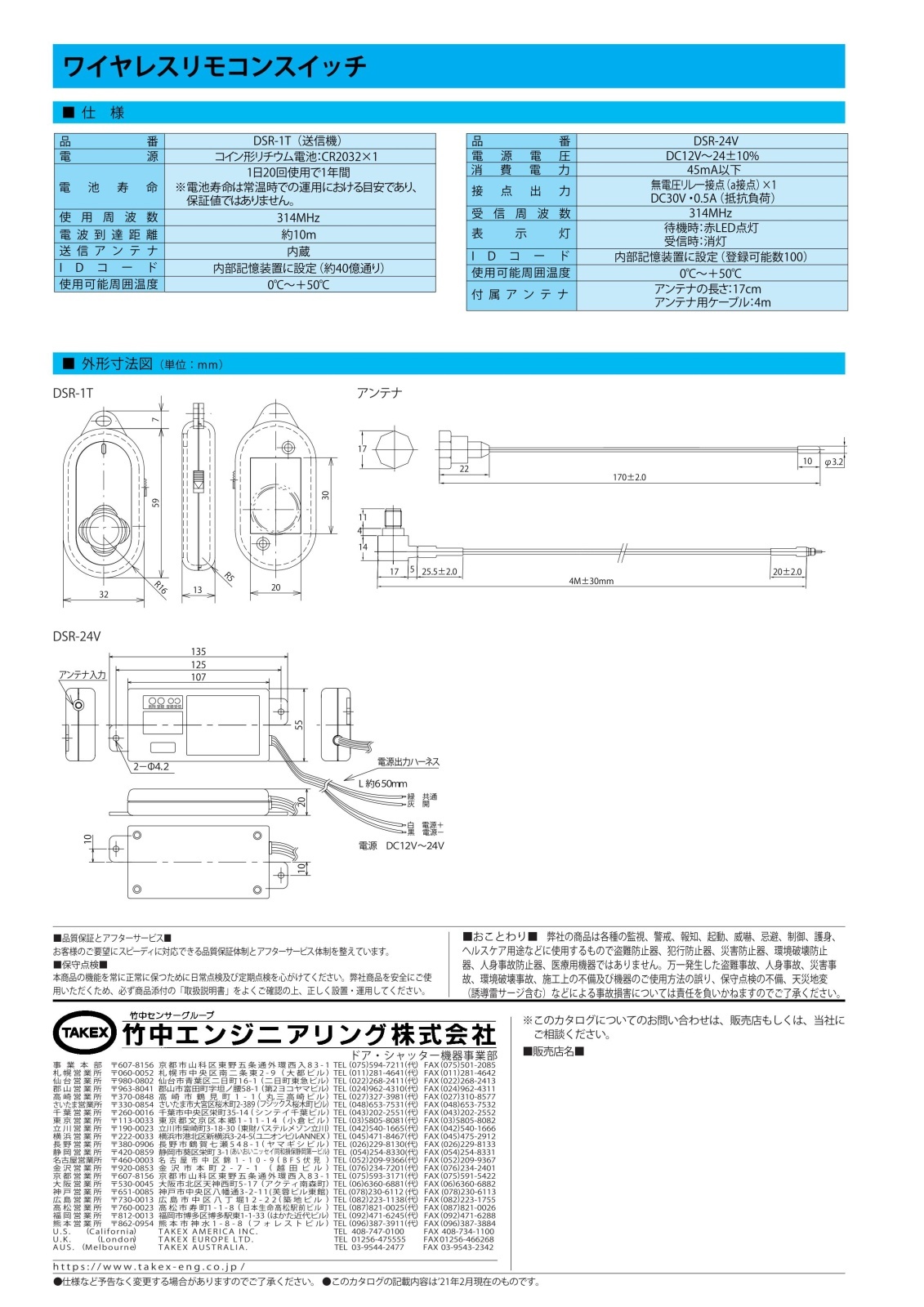

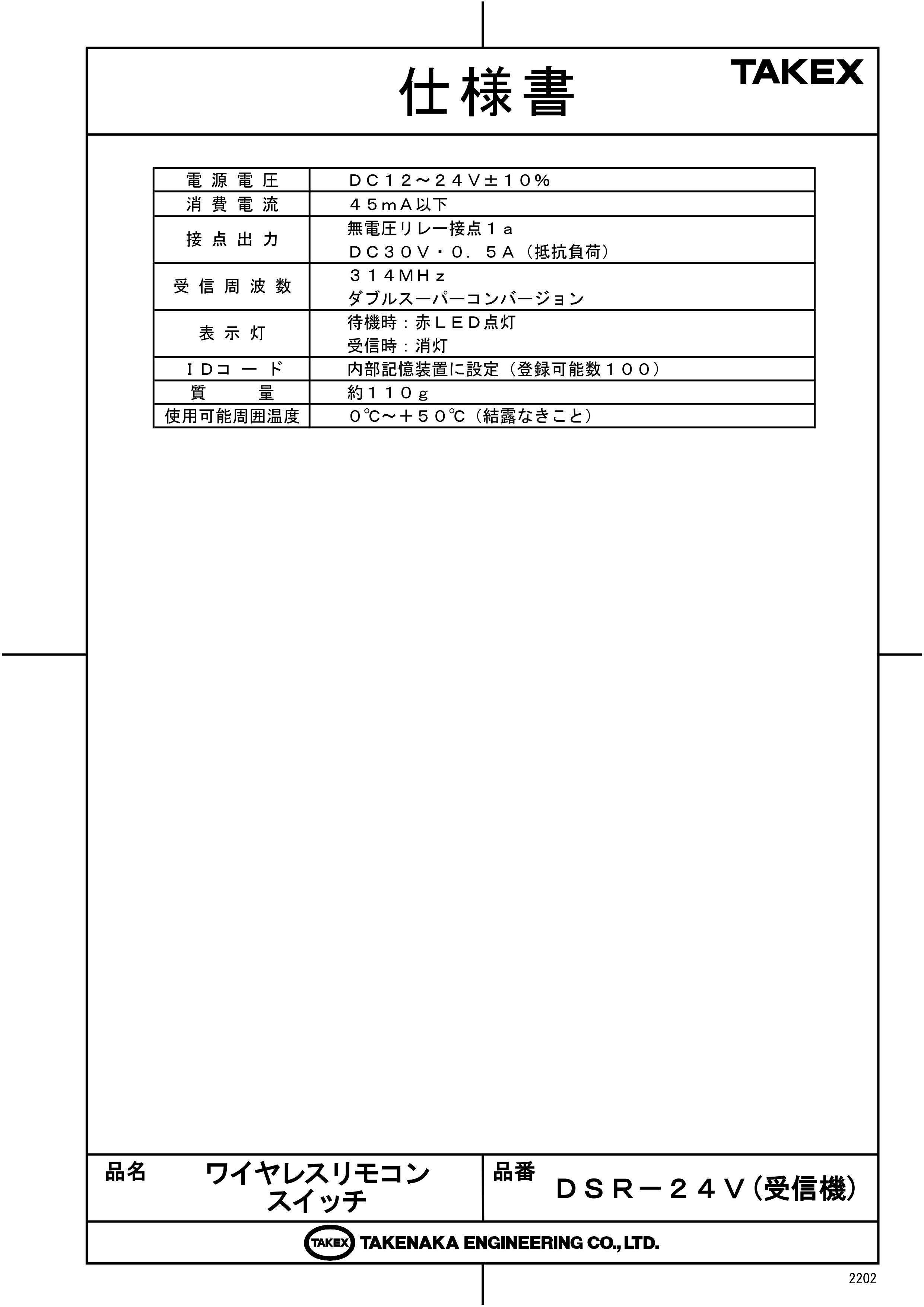

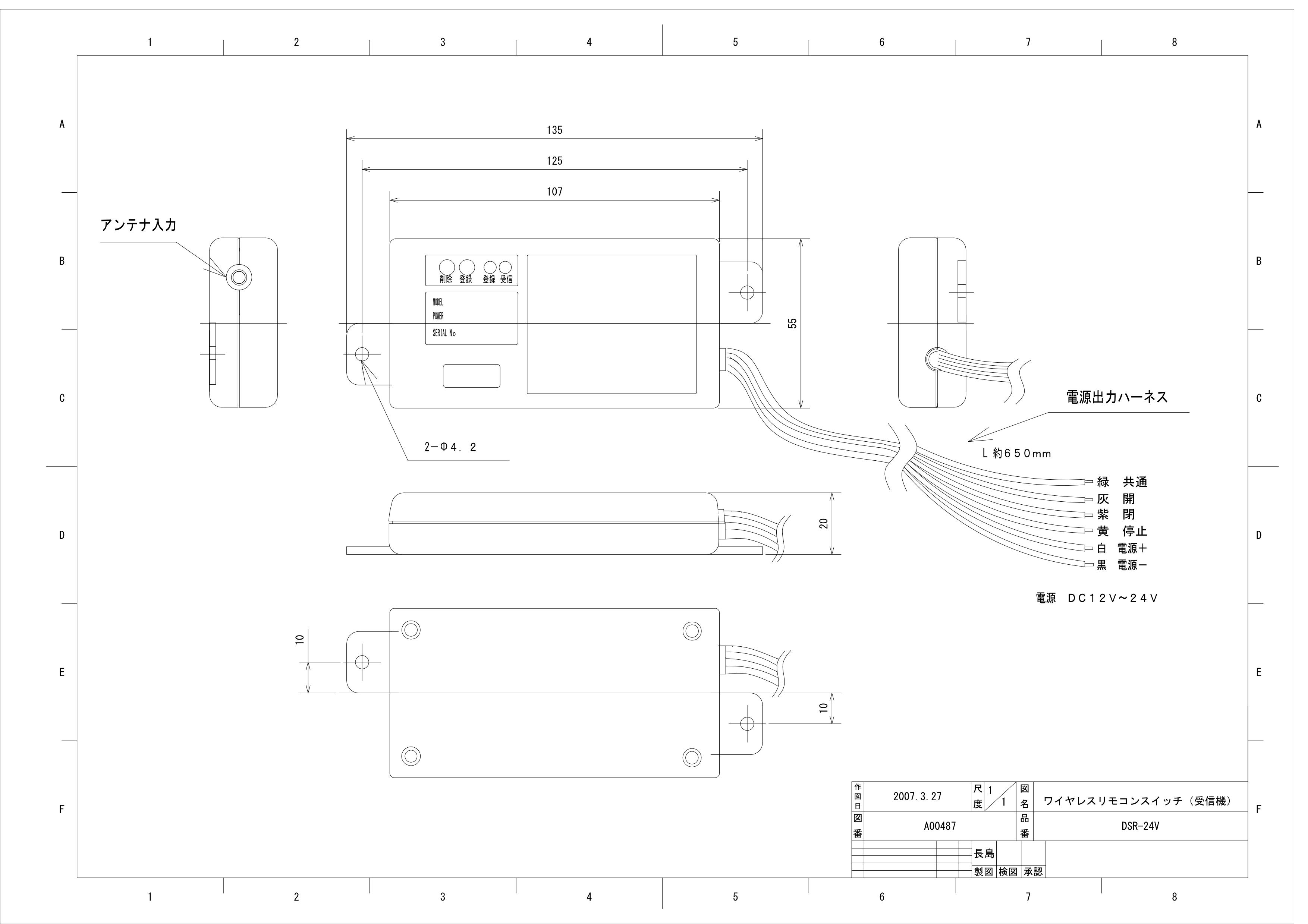

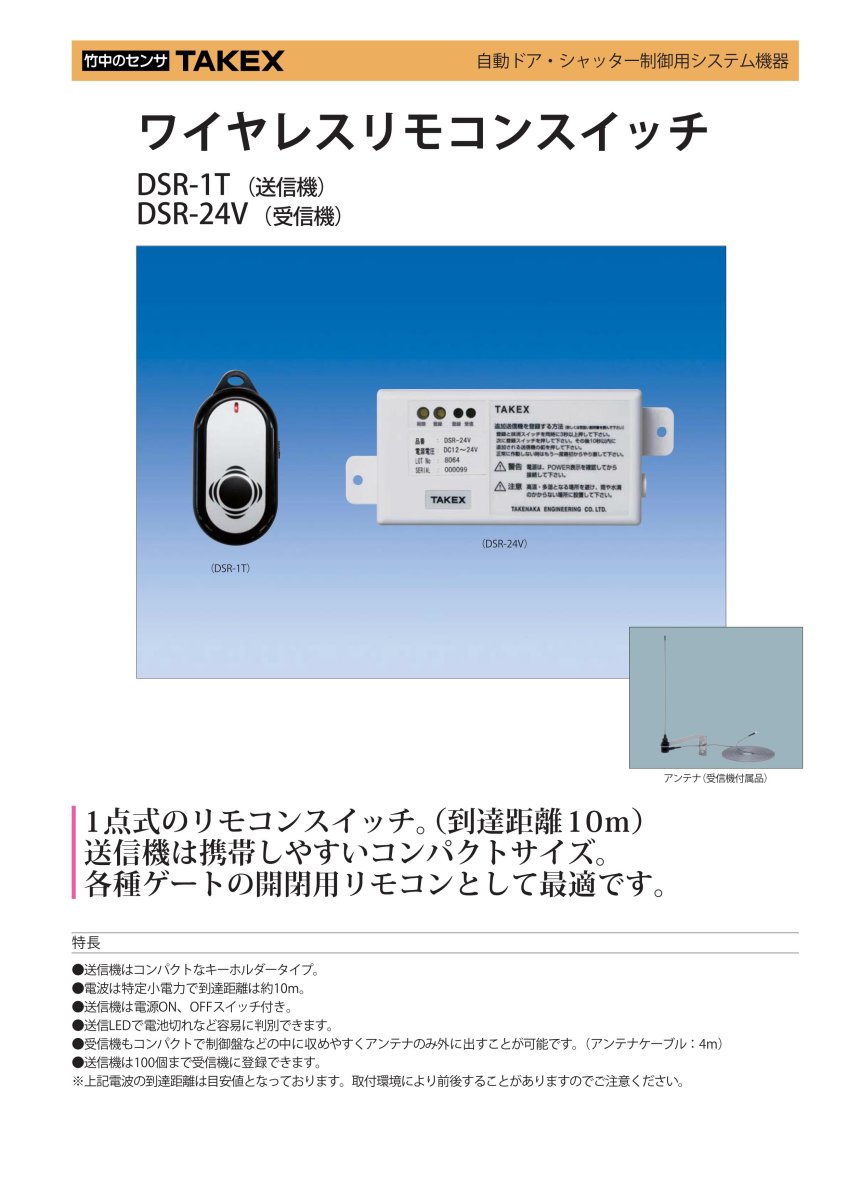

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場の電動シャッターの遠隔操作
  • マンション・ビル駐車場のゲート開閉
  • フォークリフト乗車中からの扉操作
  • 受付からの自動ドア・電気錠の解錠トリガー

導入前に確認したいポイント

  • 受信機の設置場所（金属箱内は避ける）
  • 通信距離（見通し約10mの範囲内か）
  • 電源確保（DC12V〜24Vが必要）
  • 出力仕様（1.5秒ワンショットで動作可能か）

特長

314MHz帯採用による安定した通信品質

本機は、障害物を回り込みやすい特性を持つ314MHz帯の無線を採用しています。2.4GHz帯などの高周波数と比較して壁や障害物の影響を受けにくいため、現場環境において安定した通信パフォーマンスを発揮します。

最大100台までの送信機登録に対応

1台の受信機に対して、最大100台までの送信機を個別に登録することができます。大規模な施設や、多数の作業員がそれぞれリモコンを保持するような現場運用においても、十分な拡張性を備えています。

高いセキュリティを確保するIDコード学習方式

各送信機には個別の識別コード（IDナンバー）が割り振られています。受信機側で登録されたIDのみを受け付ける仕組みのため、近隣で同種のリモコンが使用されていても、混信や第三者による誤動作を強力に防止します。

設置の自由度を高める外部アンテナ設計

4mのアンテナケーブルが付属しており、受信機本体をノイズの影響を受けにくい制御盤内に収めたまま、アンテナのみを電波環境の良い屋外や高い位置へ設置することが可能です。

停電時も安心の不揮発性メモリー搭載

登録された送信機の情報は不揮発性メモリーに記憶されるため、停電やメンテナンスで電源を遮断しても設定内容が消えることはありません。復電後、直ちに元の状態で運用を再開できます。

動作状態が一目でわかる2色LEDインジケーター

受信機前面に緑と赤のLEDを搭載。通常待機、電波受信、登録モードなど、現在の動作ステータスを視覚的に把握できるため、施工時の確認や保守点検がスムーズに行えます。

携帯性に優れたコンパクトなキーホルダー送信機

送信機はポケットやベルトに収まるキーホルダータイプ。電源ON/OFFスイッチを搭載しているほか、送信LEDによって電池切れのタイミングも容易に判別できる実用的な設計です。

制御基板に最適なワンショット接点出力

受信時の出力は「約1.5秒」の無電圧リレー接点（ワンショット）です。これはシャッターやゲートの起動信号として最も汎用性が高い仕様であり、外部のタイマーやシーケンス回路と組み合わせる際もシンプルに構成できます。

選定時に評価したい強み

  • 安定性： 回折性の高い314MHz帯無線による確実な通信
  • 拡張性： 送信機100台まで対応し、追加導入も容易
  • 施工性： アンテナ分離型により金属盤内への設置が可能
  • 保守性： 電池切れ判別LEDやLEDステータス表示でトラブルを早期発見

施工・設置ガイド

性能を最大限に引き出すため、以下の設置条件を推奨します。

確認項目 この製品での考え方・推奨条件
設置高さ 地上約1.5m程度を推奨。フレネルゾーンを確保し、感度低下を防ぎます。
アンテナ設置 金属板や鉄筋から数十cm以上離して設置してください。金属盤内へのアンテナ収納は不可です。
アンテナケーブル 切断や延長は絶対に行わないでください。同調が狂い、受信感度が極端に低下します。
電源配線 DC12〜24Vの極性に注意。電圧降下を防ぐため、適切な太さの配線材を使用してください。
接点保護 モーター等の誘導負荷を直接制御する場合は、必ず中継リレーを介して接続してください。

LED表示とステータス

状態 受信LED（緑） 登録LED（赤） 内容
通常待機 点灯 消灯 正常に動作しており、電波を待機しています。
リモコン受信 消灯（約1.5秒） 消灯 登録済み送信機を受信し、リレーが動作しています。
登録待機 点灯 点灯 スイッチ同時押しによる登録・削除の受付待ち状態。
登録完了 3回点滅 3回点滅 送信機のIDコードが正常に記憶されました。

製品仕様

項目 内容
型番 DSR-24V
電源電圧 DC12〜24V ±10%
消費電流 45mA以下
接点出力 無電圧リレー接点 1a（DC30V・0.5A 抵抗負荷）
出力保持時間 約1.5秒（ワンショット）
使用周波数 314MHz帯（特定小電力）
送信機登録数 最大100 ID
使用可能周囲温度 0℃〜+50℃（結露なきこと）
設置場所 屋内
質量 約110g（ハーネス含まず）
付属品 アンテナセット、取付ネジ4本

FAQ

Q：電波の到達距離はどのくらいですか？ A：見通しの良い環境で約10mが目安です。ただし、周囲の金属物や建物の構造、電波ノイズの有無によって前後します。
Q：受信機を金属製の制御盤に入れても使えますか？ A：金属は電波を遮断するため、受信機本体を盤内に入れる場合は、必ず付属のアンテナを盤の外（電波の届く場所）へ引き出して設置してください。
Q：送信機は何台まで増やせますか？ A：1台の受信機に対して、最大100台までの送信機を登録・使用することが可能です。
Q：停電した時に登録したデータは消えませんか？ A：不揮発性メモリーを採用しているため、電源が切れても登録されたIDコード情報は消去されません。
Q：送信機の電池切れはどうやってわかりますか？ A：送信機のボタンを押した際、送信表示LEDが暗くなったり点灯しなくなったりした場合は電池交換のサインです。
Q：アンテナケーブルを延長することは可能ですか？ A：アンテナケーブルの切断や延長は禁止されています。周波数の同調が狂い、受信感度が極端に低下する原因となります。
Q：ボタンを押している間ずっとリレーを出力させることはできますか？ A：本機はワンショット（約1.5秒）固定出力です。ボタンの長押しに連動した出力はできません。
Q：他人の持っている同じ機種のリモコンで勝手に動くことはありませんか？ A：各送信機には固有のIDコードがあるため、受信機に登録（学習）させていない送信機の電波では動作しません。
Q：屋外に設置できますか？ A：受信機本体は屋内仕様です。屋外でご使用になる場合は、防水性のあるプラボックス等の中に設置してください。
Q：リレー接点で直接100Vのモーターを動かせますか？ A：本機のリレー容量はDC30V 0.5Aまでです。大きな電力やAC100Vを制御する場合は、必ず外部の中継リレーを駆動させてください。
