DSV-100 自動ドア用音声装置 TAKEX 竹中エンジニアリング [DSV-100]

DSV-100 自動ドア用音声装置 TAKEX 竹中エンジニアリング [DSV-100]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 自動ドア周辺機器 音声ガイダンス 安全確保

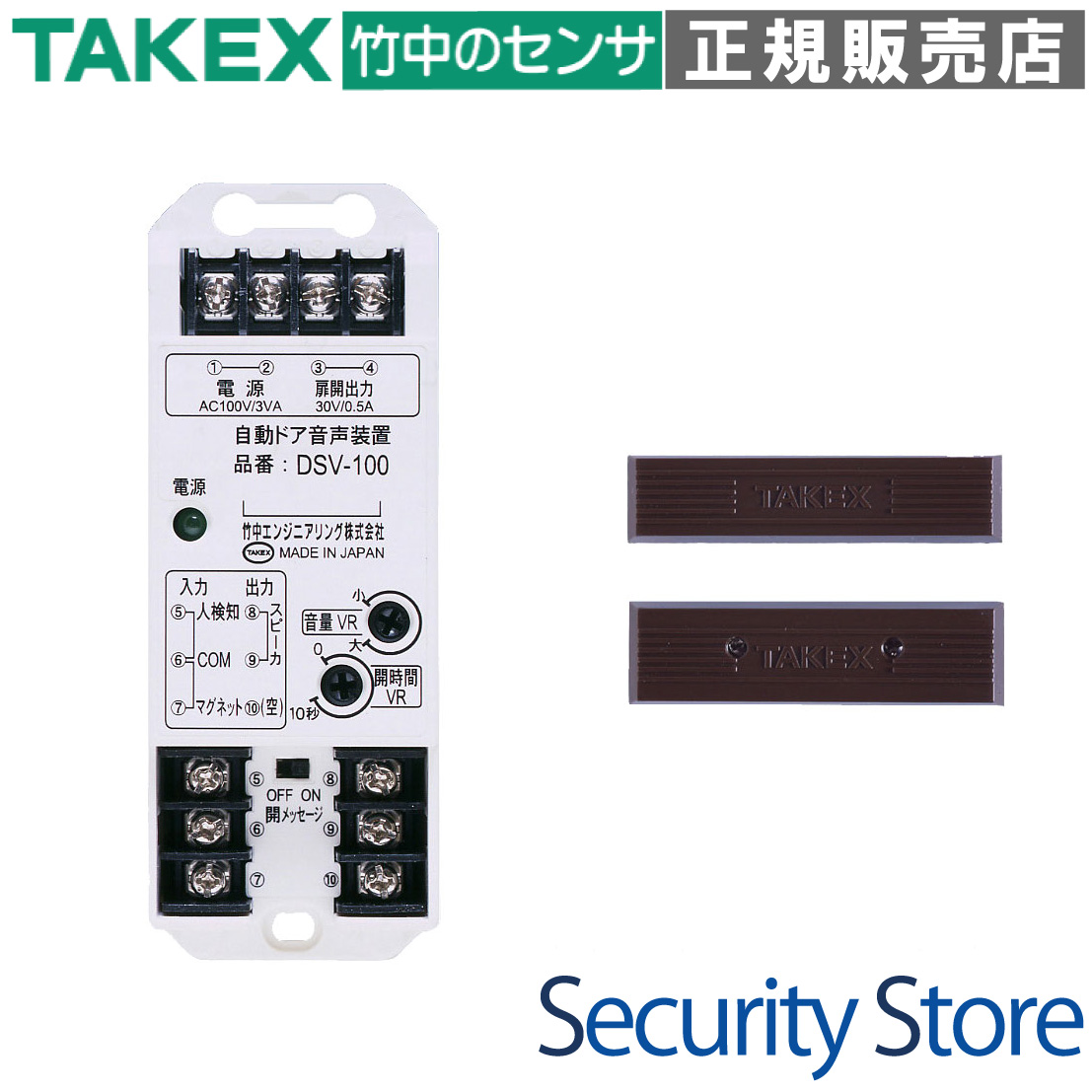

DSV-100 自動ドア用音声装置

自動ドアの開閉動作と完全に同期し、通行者へ音声アナウンスを行う保安デバイスです。既存のドアシステムに容易に後付けでき、店舗や公共施設での衝突事故防止や高齢者・障がい者へのバリアフリーなガイダンス提供を実現します。

  • 型番： DSV-100
  • 製品名： 自動ドア用音声装置
  • 電源： AC100V (50/60Hz)
  • 主な用途： 自動ドア付近の安全確保、通行者へのガイダンス
  • メッセージ内容： 「扉が開きます、ご注意下さい。」「扉が閉まります、ご注意下さい。」
  • 音量調節： 0〜85dB（ボリューム調整式）
自動ドア用音声装置 DSV-100

資料ダウンロード

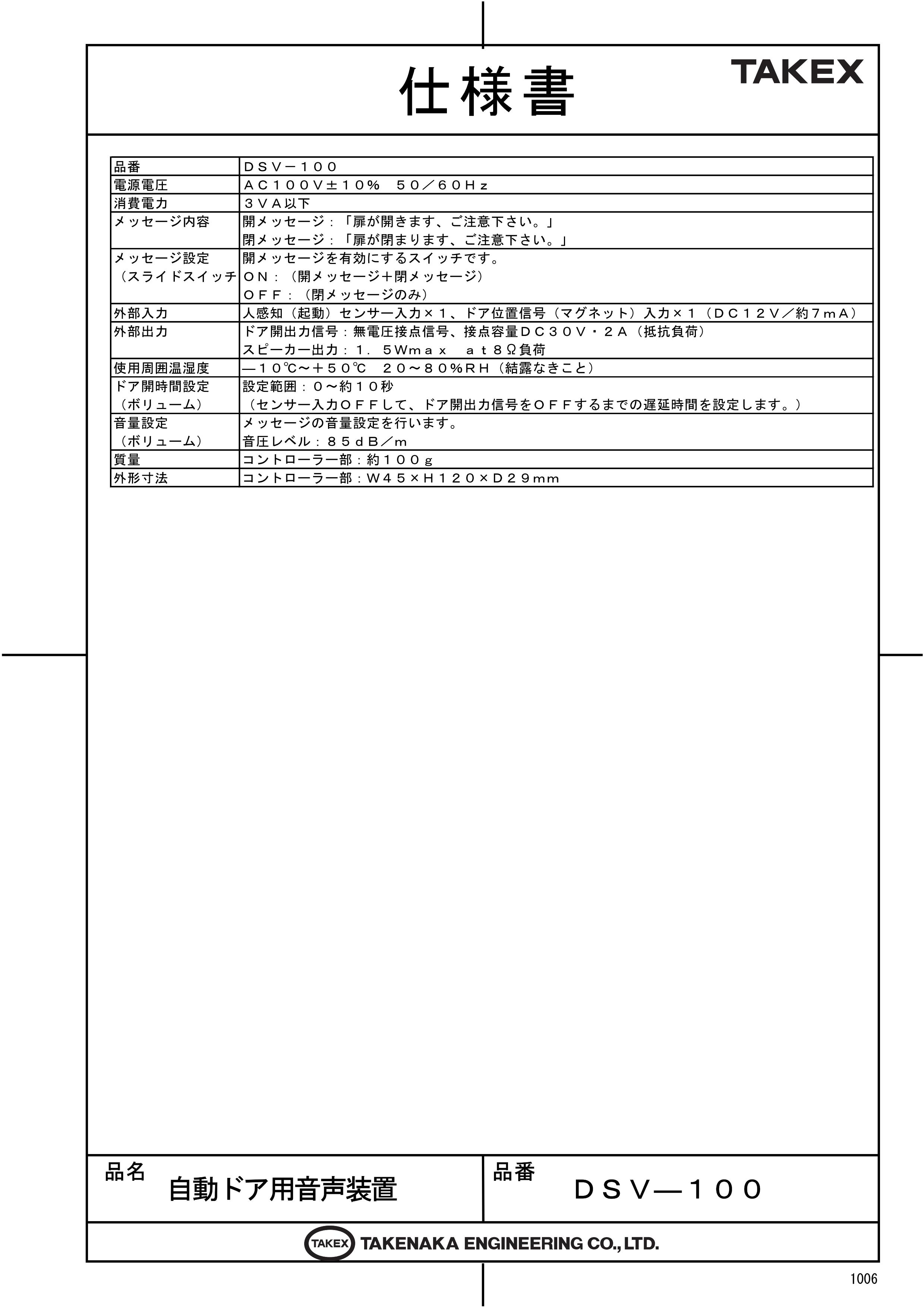

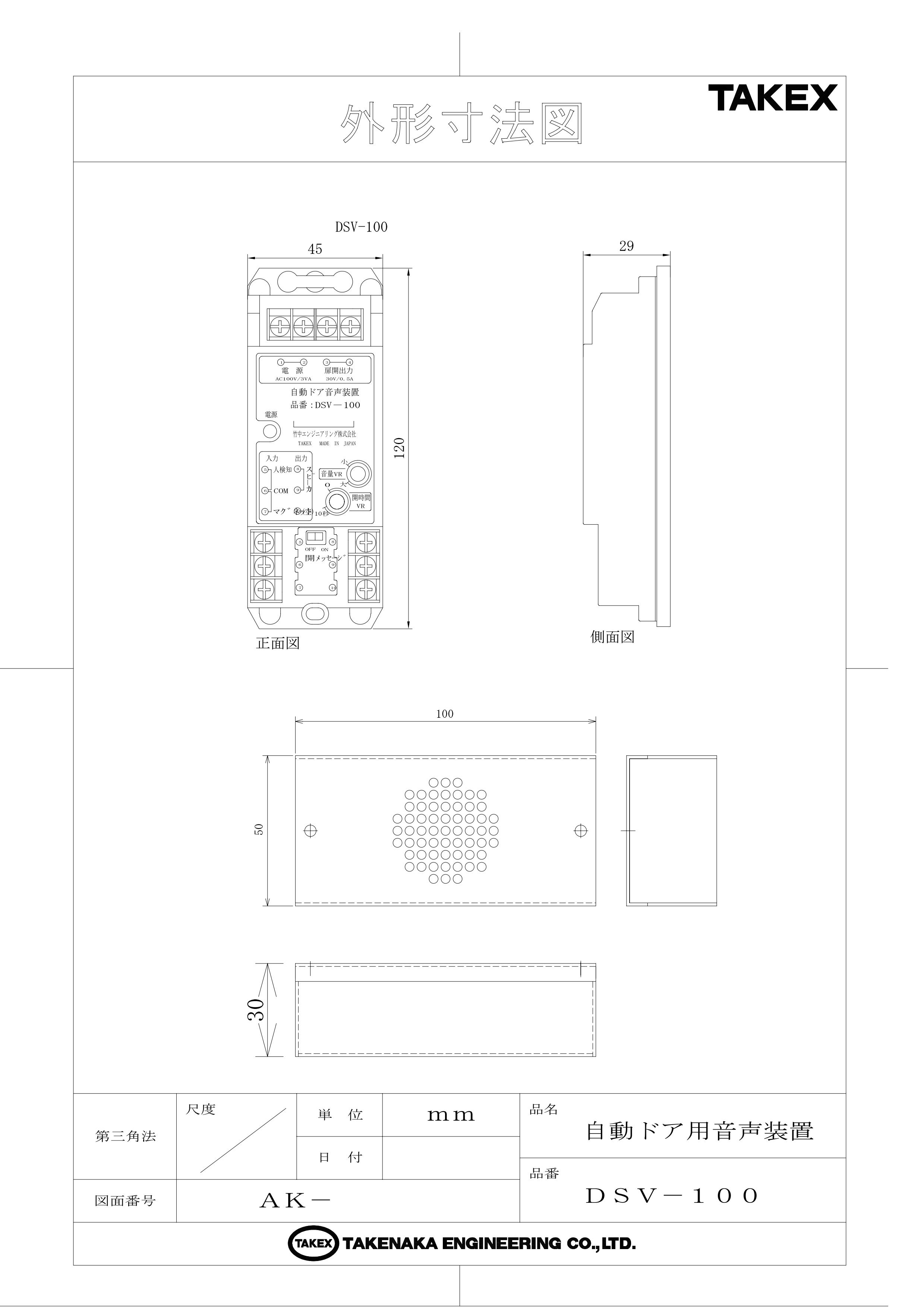

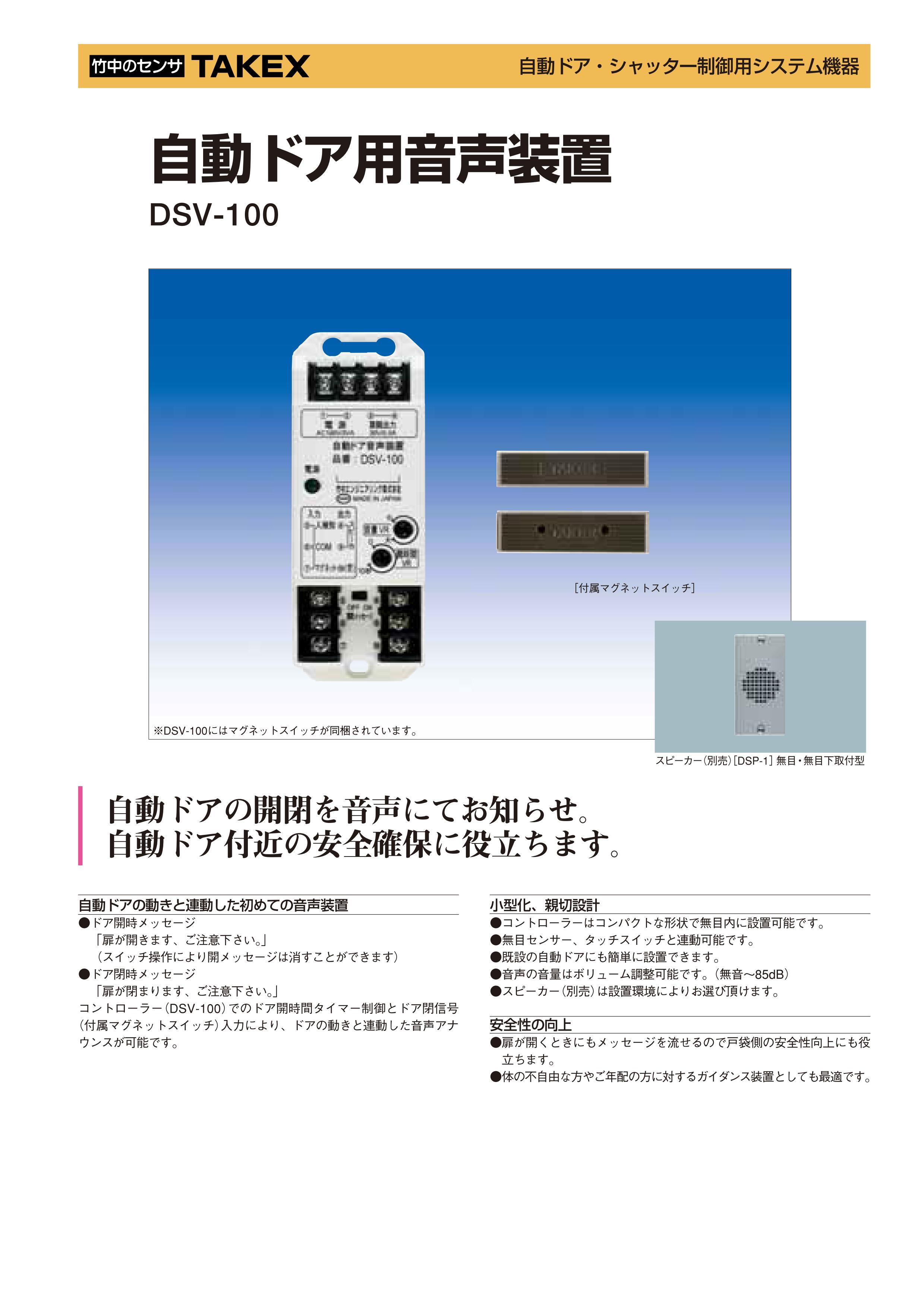

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 店舗、病院、公共施設の自動ドア安全対策
  • 高齢者や目の不自由な方への音声案内
  • 戸袋側への引き込まれ・衝突事故防止
  • 既存自動ドアへの音声機能の追加（後付け）

導入前に確認したいポイント

  • 設置場所は屋内か（防水・防滴仕様ではありません）
  • 外部スピーカー（別売）の選定・設置場所
  • AC100V電源の供給経路
  • 既存ドアエンジンの起動信号入力の有無

特長

自動ドアの動作と完全に連動する音声アナウンス

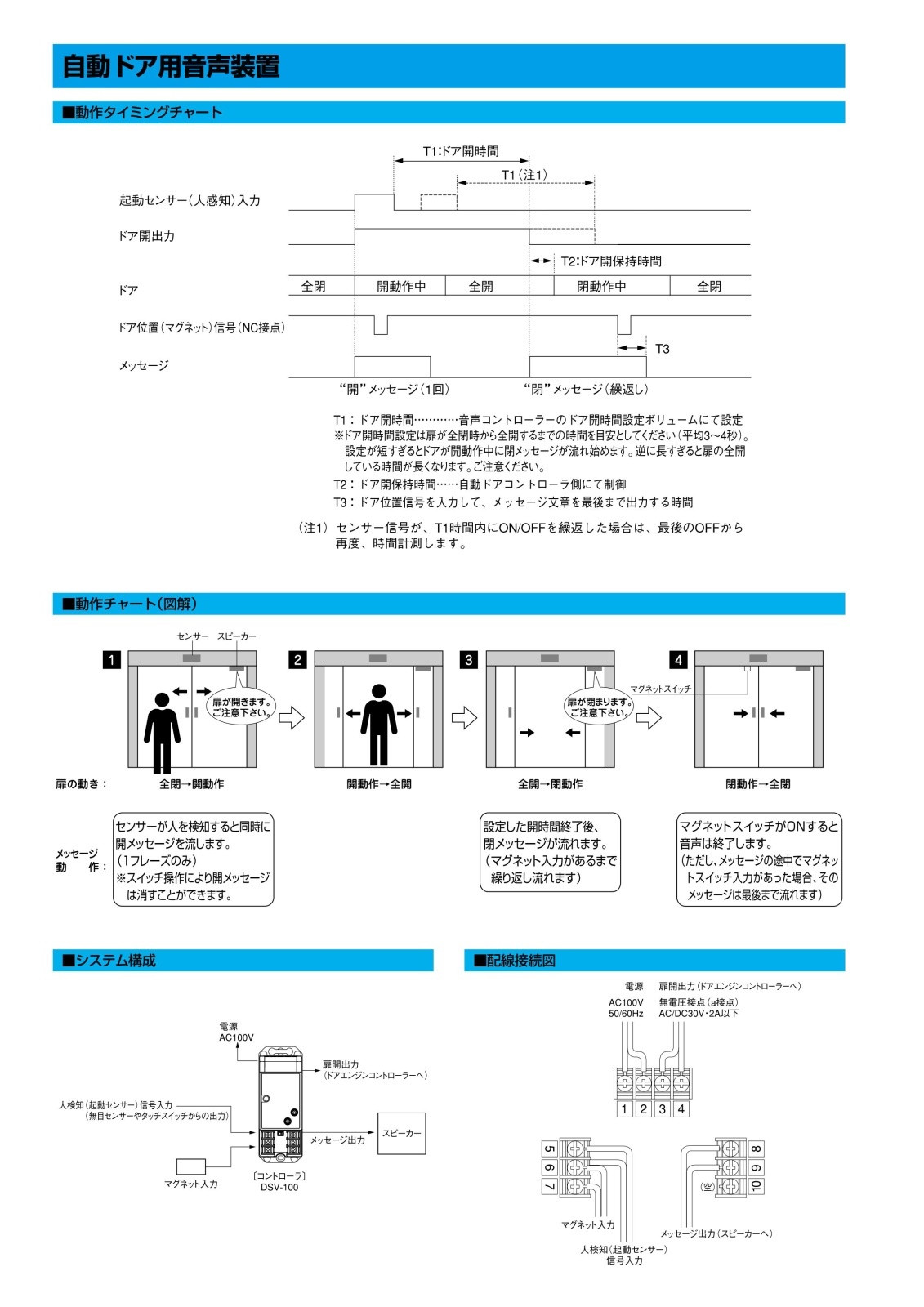

DSV-100は、自動ドアの起動センサとドアエンジンの中間に介入するアーキテクチャを採用。センサからの検知信号を受け取った瞬間に「扉が開きます」のアナウンスを開始し、同時にドアへ開放信号を送るため、動作と音声の完璧な同期が可能です。また、付属のマグネットスイッチにより、扉が閉まり始めるタイミングで「扉が閉まります」と的確に報知します。

多様な起動センサおよびスイッチとの親和性

無目設置の光線式・電波式センサから、物理的なタッチスイッチまで、幅広い起動デバイスに対応しています。DC12Vのセンサ入力を備えており、NPNオープンコレクタ出力の機器も極性調整により接続可能です。既存のあらゆる自動ドアシステムに柔軟に統合できるのが大きな強みです。

設置環境に合わせた外部スピーカーの選択制

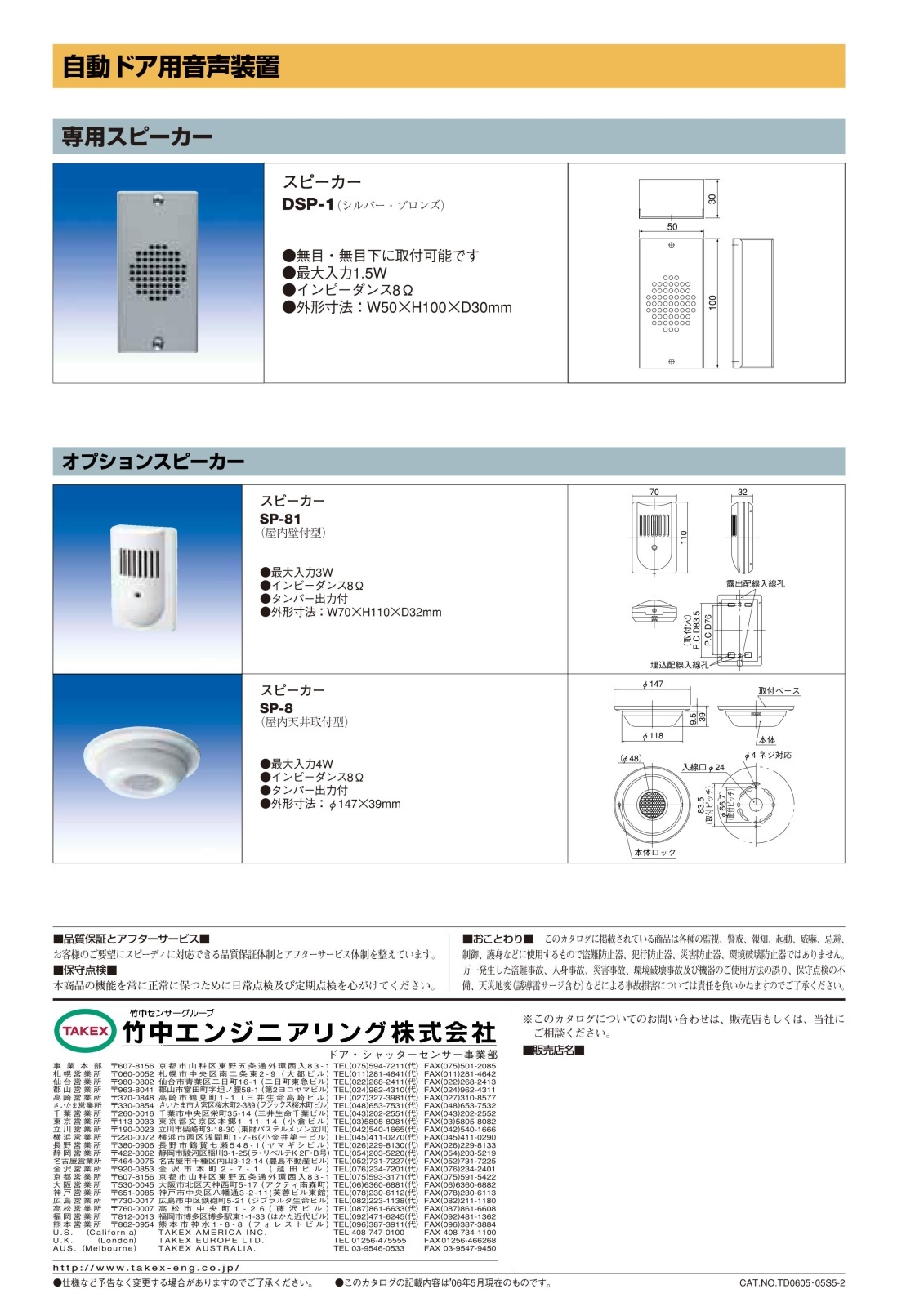

本体はコントロールユニットに特化し、スピーカーを外部接続（別売）とする設計です。これにより、店舗のデザインを損なわない「天井埋め込み型」、広範囲に音を届ける「壁掛け型」、あるいは屋外に近い環境向けの「防雨型」など、現場の騒音レベルや意匠要求に合わせて最適なスピーカーを選択できます。

柔軟なアナウンスモード設定（DIPスイッチ）

現場の運用状況に応じて、アナウンスのパターンを物理スイッチで切り替え可能です。例えば、人通りが非常に多い場所で「開メッセージ」が頻繁に流れるのを避けたい場合、閉メッセージのみを有効にする設定も可能です。これにより、近隣への騒音配慮と安全確保の両立を図れます。

現場での調整が容易なコンパクト設計

コントローラー本体は W45×H120×D29mm と非常にコンパクト。自動ドアの無目（ヘッダー）内部の限られたスペースにもスッキリと収まります。音量ボリュームやタイマー調整も本体前面からアクセス可能で、施工後の微調整もスムーズに行えます。

安全性を最大化する「開時間タイマー」と「リトリガー機能」

人検知後にドアを開放し続ける「開時間」を0〜10秒の範囲で調整可能。さらに、検知中に再度人が通過するとタイマーが再計測されるリトリガー機能を搭載しており、人が居るのに扉が閉まってしまうといったリスクを最小限に抑えます。通行者の行動リズムに合わせた安全な運用をサポートします。

選定時に評価したい強み

  • 確実な連動： マグネットスイッチによる物理的なドア位置検知で誤報を防ぐ
  • 後付け対応： 既設の自動ドアシステムに介入するだけで音声化が可能
  • 音質管理： 最大85dBまでのボリューム調整で、騒がしい場所でも聞き取りやすい
  • 信頼性： シンプルなハードウェアロジックにより、長期にわたる安定稼働を実現

施工・設置ガイド

本装置はAC100Vを使用するため、施工は電気工事の知識を持つ専門家が行ってください。特に重要なのがマグネットスイッチの設置位置です。

確認項目 この製品での考え方
マグネットスイッチの取付 「扉が閉まりきる少し手前（約5〜10cm）」でONになる位置に固定してください。完全に閉まった後では遅すぎ、通行者に違和感を与えます。
外部スピーカーのインピーダンス 単発接続時は8Ω/1.5W以上または4Ω/2W以上を使用。並列接続時は必ず8Ω/1W以上を2個使用してください。適合外の接続は故障の原因となります。
設置環境 屋内専用です。結露が発生しやすい場所や、直射日光で高温になる無目ボックス内では故障のリスクがあるため、断熱や防湿対策を検討してください。

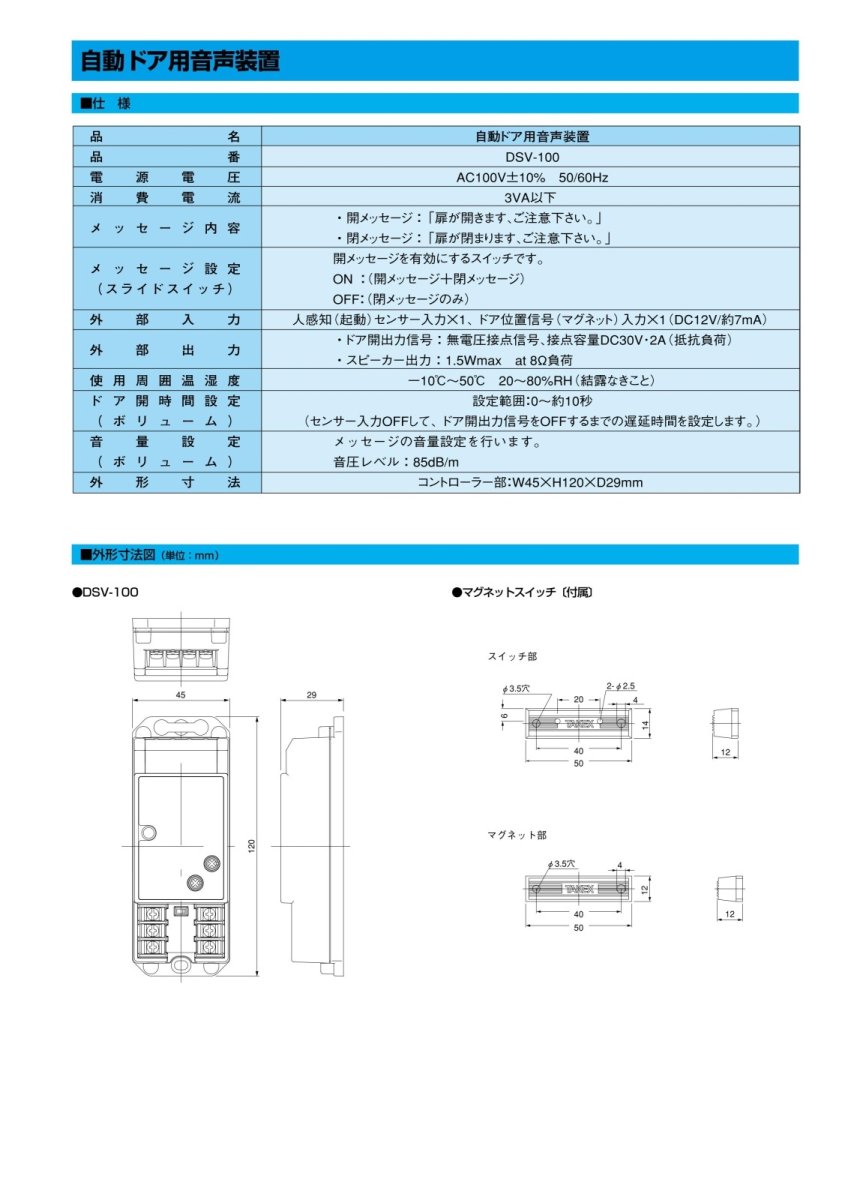

製品仕様

項目 内容
品番 ＤＳＶ－１００
電源電圧 ＡＣ１００Ｖ±１０％ ５０／６０Ｈｚ
消費電力 ３ＶＡ以下
メッセージ内容 開メッセージ：「扉が開きます、ご注意下さい。」
閉メッセージ：「扉が閉まります、ご注意下さい。」
メッセージ設定（スライドスイッチ） 開メッセージを有効にするスイッチです。
ＯＮ ：（開メッセージ＋閉メッセージ）
ＯＦＦ：（閉メッセージのみ）
入力 人感知（起動）センサー入力×１
ドア位置信号（マグネット）入力×１（ＤＣ１２Ｖ／約７ｍＡ）
出力 ドア開出力信号：無電圧接点信号、接点容量ＤＣ３０Ｖ・２Ａ（抵抗負荷）
スピーカー出力：１．５Ｗｍａｘ ａｔ ８Ω負荷
使用可能周囲温度 －１０℃〜＋５０℃（結露なきこと）
設置場所 屋内
ドア開時間設定（ボリューム） 設定範囲：０〜約１０秒
（センサー入力ＯＦＦして、ドア開出力信号をＯＦＦするまでの遅延時間を設定します。）
音量設定（ボリューム） ０〜８５ｄＢ
質量 コントローラー部：約１００ｇ
標準付属品 マグネットスイッチ×1セット、取付用ネジ一式、取扱説明書

FAQ

Q：既存の自動ドアに後から取り付けることはできますか？ A：はい、可能です。起動センサからの配線を本機に経由させることで、メーカーを問わず多くの自動ドアシステムに後付けで導入いただけます。
Q：スピーカーは内蔵されていますか？ A：本体には内蔵されておりません。設置環境に合わせた外部スピーカー（別売）を別途ご用意いただく必要があります。
Q：「扉が開きます」という音声を消すことはできますか？ A：可能です。本体内のDIPスイッチ（開メッセージスイッチ）をOFFに設定することで、「扉が閉まります」という音声のみを出力させることができます。
Q：スピーカーの音量はどのくらいまで大きくできますか？ A：最大85dBまで調整可能です。店舗の騒音状況に合わせて最適な音量に無段階で設定いただけます。
Q：マグネットスイッチの役割は何ですか？ A：扉の閉鎖動作を検知するためのものです。扉が閉まりきる直前にスイッチが反応することで、「扉が閉まります」というガイダンスを正確なタイミングで再生します。
Q：DC12Vのセンサ（人感センサなど）を接続できますか？ A：はい、接続可能です。NPNオープンコレクタ出力のセンサを使用する場合は、極性（(6)番を信号、(5)番をGND）に注意して結線してください。
Q：防水仕様ですか？ A：本機および付属のマグネットスイッチは屋内専用仕様です。屋外や湿気の多い場所に設置する場合は、防滴ボックスに収納するなどの対策が必要です。
Q：ドアが全開のまま保持される時間を調整できますか？ A：はい、本体の「開時間VR」で0〜10秒の範囲で調整できます。これを長くしすぎると空調効率が悪化するため、通常は扉が開ききるまでの3〜4秒程度に設定します。
Q：アナウンス中に再度人が検知された場合はどうなりますか？ A：リトリガー機能により、最後に検知がオフになった時点から再度タイマーがカウントされます。人が居る間はドアが閉まらないよう安全に制御されます。
Q：AC100V以外の電源でも動作しますか？ A：いいえ、本機はAC100V(50/60Hz)専用です。指定外の電圧を入力すると故障や火災の原因となりますので、必ずAC100Vを供給してください。
