Panasonic 非常用押ボタン 2a接点屋内用防災・防犯

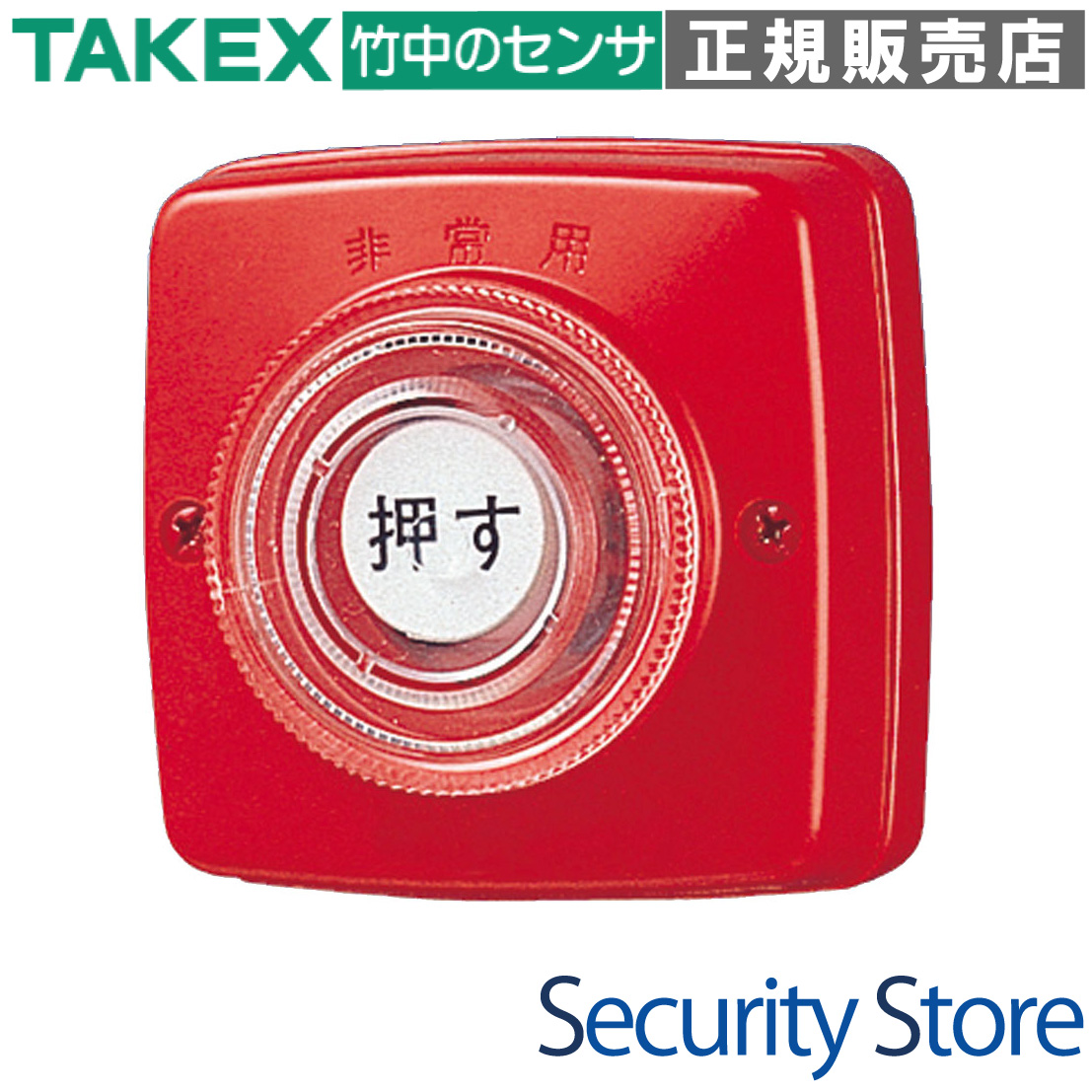

EK51 非常用押ボタン 2a接点

極限状態での動作を保証する、純物理機構の「2a接点」非常用ボタン。

電子回路を一切排除した銀合金めっき接点方式を採用し、長期間の待機後でも確実な導通を約束します。1つのボタンでサイレン駆動と防災盤への信号送信を同時に行える独立2回路設計です。

型番： EK51
製品名： 非常用押ボタン 2a接点
接点構成： 2a接点（常時開）
主な用途： 非常警報、ナースコール、防犯通報
設置場所： 屋内専用（非防水）
定格： 6A 250V AC

資料ダウンロード

仕様書（PDF）

この製品が向いている用途

ビルの非常警報システム
工場・施設の緊急停止信号用
介護施設・病院の緊急呼び出し
警備会社への通報用入力端末

導入前に確認したいポイント

屋内専用（防水・防滴ではありません）
復旧には手動でのボタン引き上げが必要
取付には壁面の強度確認が必要
より線使用時は圧着端子を推奨

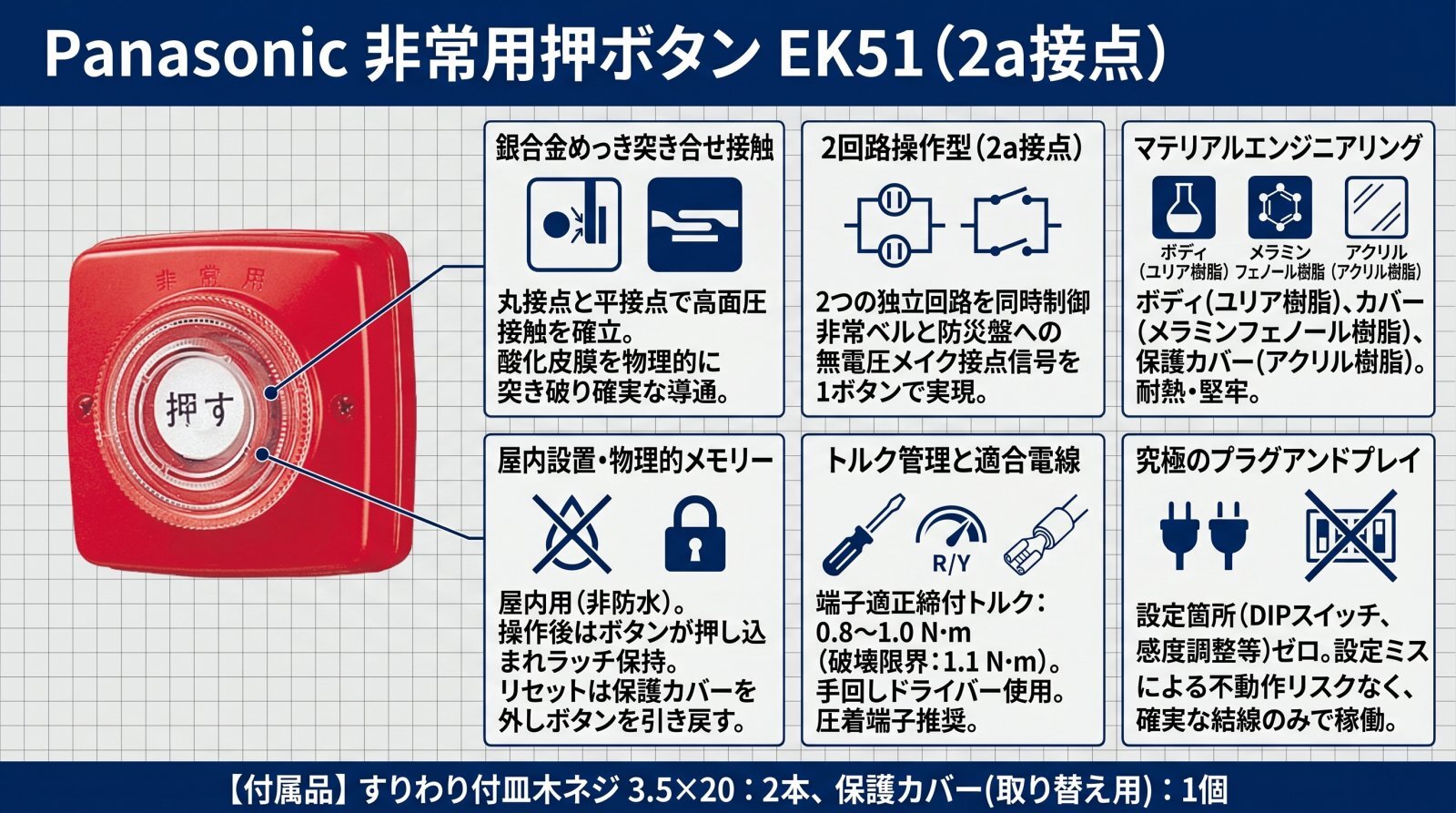

特長

銀合金めっき接点による高信頼「突き合せ接触」

接点部には導電性に優れた銀合金めっきを採用。丸接点と平接点を組み合わせた「突き合せ接触」により、局所的な高面圧を発生させ、表面の酸化皮膜を突き破って確実に導通させます。長期間操作されない状況でも、いざという時の接触不良を防ぎます。

完全独立の「2回路操作型（2a接点）」

2つの独立したa接点を搭載しています。回路1で現場のサイレンを直接鳴らし、回路2で防災盤や管理室へ信号を送るなど、1つの操作で異なる2系統の制御を同時に、かつ電気的に隔離された状態で実現可能です。

故障リスクを排除した「ゼロ・エレクトロニクス」設計

LEDやICなどの電子部品を一切使用せず、純粋な物理機構のみで構成されています。待機電力ゼロ、電子部品の経年劣化による不点灯リスクゼロ、雷サージによる基板故障リスクゼロという、非常用機器として究極の信頼性を追求しています。

用途別に最適化された3種類の高品質樹脂材料

ボディには耐トラッキング性に優れたユリア樹脂、カバーには堅牢なメラミンフェノール樹脂、保護カバーには透明度と破壊しやすさを両立したアクリル樹脂を採用。各部位の役割に応じたマテリアルエンジニアリングにより、高い安全性を確保しています。

物理的メモリー機能による発報履歴の保持

ボタンを押し込むと機械的にロックされる「自己保持（物理ラッチ）」機能を搭載。電気が遮断されても、ボタンが押し込まれているという物理的な状態で発報箇所を一目で特定できます。復旧は保護カバーを外し、ボタンを手で引き出すまで解除されません。

過酷な誘導負荷試験をクリアした長寿命設計

電気用品安全法の厳しい基準を満たし、力率0.6（誘導負荷）という厳しい条件で5,000回の開閉寿命をクリア。モーターや大型リレーが混在する産業現場の過酷な回路においても、長期間安定して使用できる耐久性を備えています。

    選定時に評価したい強み
    絶対的信頼： 電子部品不使用のため、経年劣化による電子故障が起こり得ない。
冗長性の確保： 2a接点により、ローカル報知と遠隔通報を完全独立して行える。
視認性： パニック時でも迷わないレッドカラーと「非常用・押す」の明確な表示。
保守性： 交換用カバー（EK951）が用意されており、発報後の復旧・整備が容易。



施工・設置ガイド

本製品は「手回しドライバー」による施工を強く推奨します。端子台のベースはユリア樹脂製であり、適正締付トルクを超えると破損の恐れがあるためです。

工程	重要事項・注意点
設置高さ	床面から 0.8m 以上、1.5m 以下を推奨。
配線準備	側面ノックアウトを打ち抜き、バリ取りを行うこと。
端子締付	適正トルク 0.8 〜 1.0 N・m。電動ドライバー使用厳禁。
適合電線	単線 φ0.8〜2.0mm / より線 0.75〜2.0mm2。

トラブルシューティング

症状	原因	処置
ボタンを押しても信号が出ない	配線の断線、またはネジ締め不足。	テスターで導通を確認し、適正トルクで増し締め。
信号が止まらない	ボタンの復旧（引き戻し）忘れ。	保護カバーを外し、赤いボタンを手で手前に引き出す。
ネジが空回りする	過剰トルクによるベース破損。	修理不可。新品へ交換が必要です。
カバーが割れた	操作時または衝撃による破損。	別売の交換用カバー（EK951）を取り付ける。

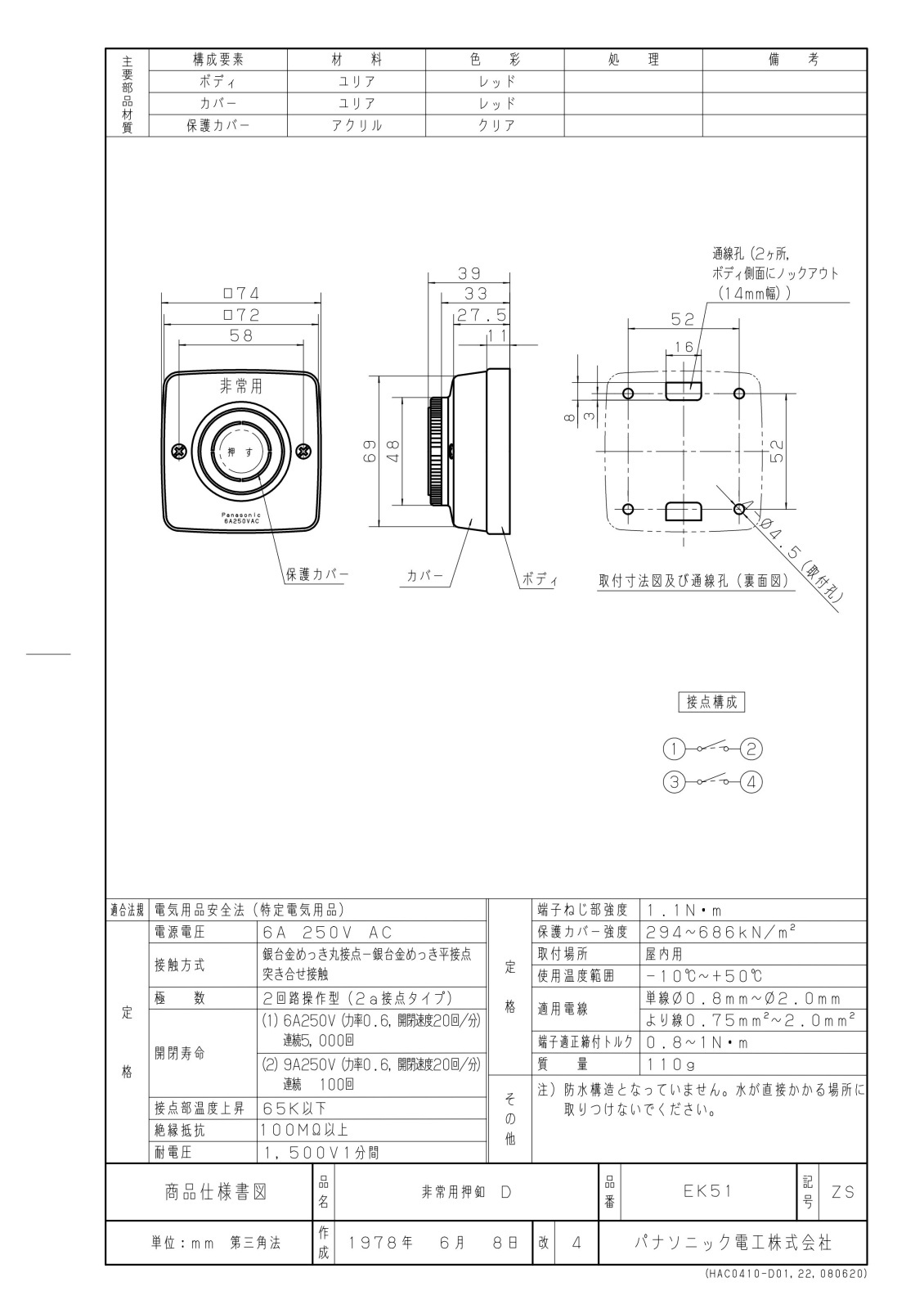

製品仕様

項目	内容
型番	EK51
製品名	非常用押ボタン 2a接点
外形寸法	W74 × H74 × D39mm（最大厚み 72mm）
質量	110g
定格	6A 250V AC
接点構成	2回路操作型（2a接点タイプ）
接触方式	銀合金めっき丸接点－銀合金めっき平接点突き合せ接触
設置場所	屋内用（非防水構造）
使用温度範囲	-10℃ 〜 +50℃
絶縁抵抗	100MΩ以上（500Vメガ）
耐電圧	1,500V 1分間
開閉寿命	5,000回（力率0.6にて）
適用電線	単線: φ0.8mm 〜 φ2.0mm / より線: 0.75mm2 〜 2.0mm2
端子締付トルク	0.8 〜 1.0 N・m（破壊限界 1.1 N・m）
ボディ材質	ユリア樹脂（レッド）
カバー材質	メラミンフェノール樹脂（レッド）
保護カバー材質	アクリル樹脂（クリア）
付属品	すりわり付皿木ネジ(3.5×20)2本、保護カバー(取り替え用)1個

FAQ

Q：ボタンを押した後、元の状態に戻すにはどうすればよいですか？ A：透明なアクリルカバーを回して外し、押し込まれた赤いボタンを指で手前に引き出してください。カチッという感触とともに接点が開放され、復旧します。

Q：2a接点とはどのような意味ですか？ A：通常は離れている（開いている）接点が、操作時に2系統同時に接続される仕組みです。2つの回路は独立しているため、異なる電圧の信号や別々の機器を同時に制御できます。

Q：屋外の軒下に設置できますか？ A：いいえ、屋内専用です。非防水構造のため、湿気や水滴、結露が発生する場所では接点の腐食や絶縁不良を招く恐れがあります。

Q：取り付けに電動ドライバーを使用しても問題ありませんか？ A：推奨しません。端子のネジ締め強度は最大1.1N・mと繊細です。電動ドライバーではオーバートルクによりベースが割れる危険があるため、必ず手回しで施工してください。

Q：保護カバーだけを別途購入することは可能ですか？ A：はい、交換用カバーとして「EK951（10個入り）」が別売されています。

Q：LEDやランプによる表示はありますか？ A：本製品に発光部品は搭載されていません。緊急時の確実な動作と耐久性を優先し、複雑な電子基板を排除した設計となっています。

Q：推奨される設置高さはありますか？ A：一般的な電気工事施工基準に基づき、床面から0.8m以上1.5m以下の、視認性が高く操作しやすい高さへの設置が推奨されます。

Q：より線を使用して配線しても大丈夫ですか？ A：可能です（0.75mm2〜2.0mm2）。ただし、端子部での芯線のバラけによる短絡を防ぐため、絶縁スリーブ付きの圧着端子を使用することを強く推奨します。

Q：長期間放置していても接点の接触不良は起きませんか？ A：銀合金めっき接点と丸・平の突き合せ接触により、酸化皮膜を物理的に破る設計となっているため、長期間の待機後でも高い接触信頼性を維持します。

Q：保護カバーを割らないとボタンは押せませんか？ A：非常時はカバーを破って（割って）押し込みますが、点検などの際はカバーを回して外すことで、カバーを破損させずにテスト操作を行うことができます。
