HA-520 光線式アクティブセンサー TAKEX 竹中エンジニアリング [HA-520]

HA-520 光線式アクティブセンサー TAKEX 竹中エンジニアリング [HA-520]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 自動ドア用センサー 無目内蔵型 近赤外線反射方式

HA-520 光線式アクティブセンサー

最大取付高さ4.0mに対応し、建物の美観を損なわないフラットな仕上げを実現した自動ドア用無目内蔵型センサーです。

業界トップクラスの60スポット高密度検知エリアにより、高いドアでも安定した検出性能を発揮。さらに「ecoモード」による省エネ制御や、降雪・虫などの環境ノイズに対する高度なアルゴリズムを搭載した、次世代のスタンダードモデルです。

  • 型番： HA-520
  • 製品名： 光線式アクティブセンサー（無目内蔵型）
  • 検知方式： 近赤外線反射方式
  • 主な用途： オフィスビル、病院、店舗などの自動ドア起動・安全確保
  • 設置環境： 屋内・半屋外（無目下への埋込設置）
  • 最大取付高さ： 4.0m

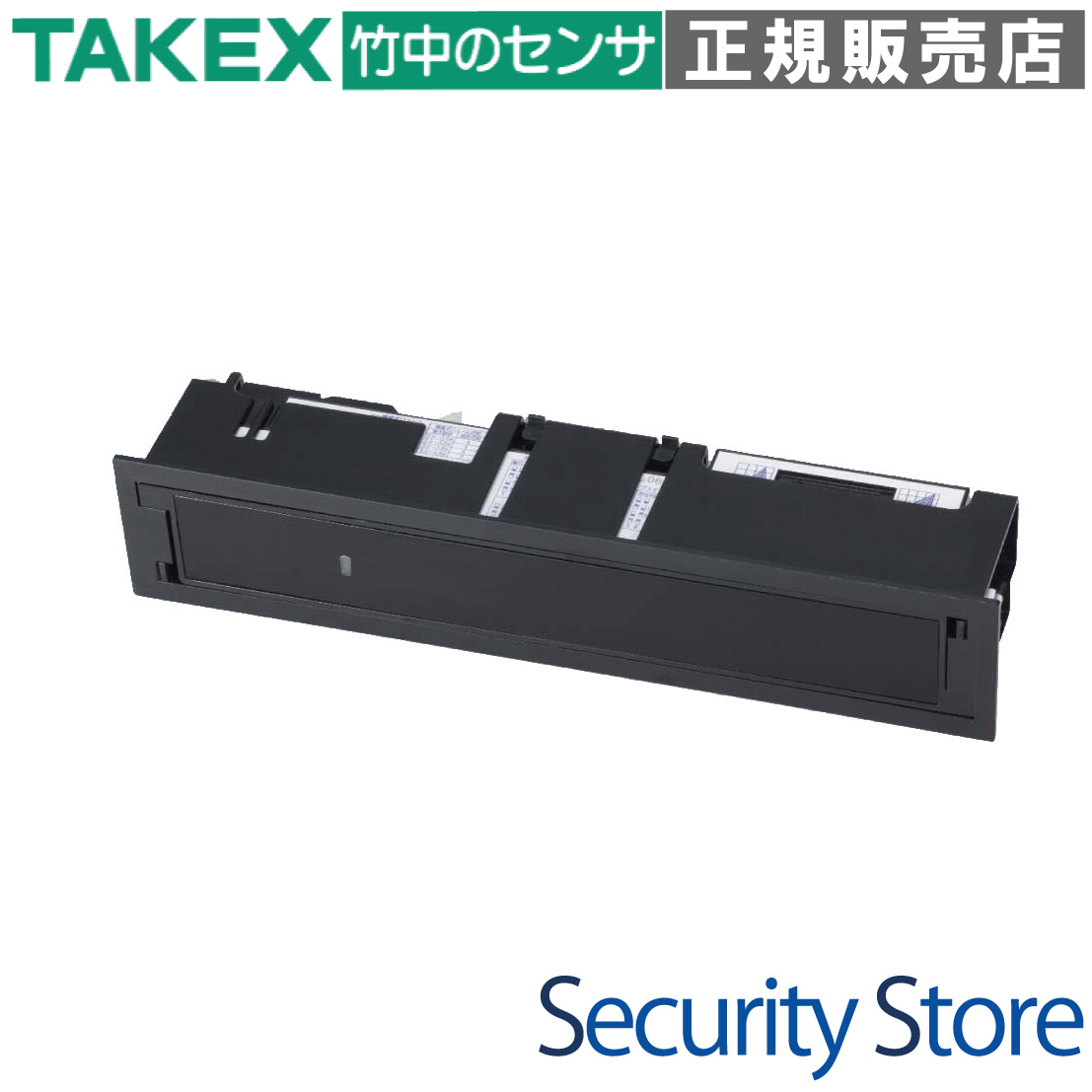

HA-520 光線式アクティブセンサー 外観イメージ

資料ダウンロード

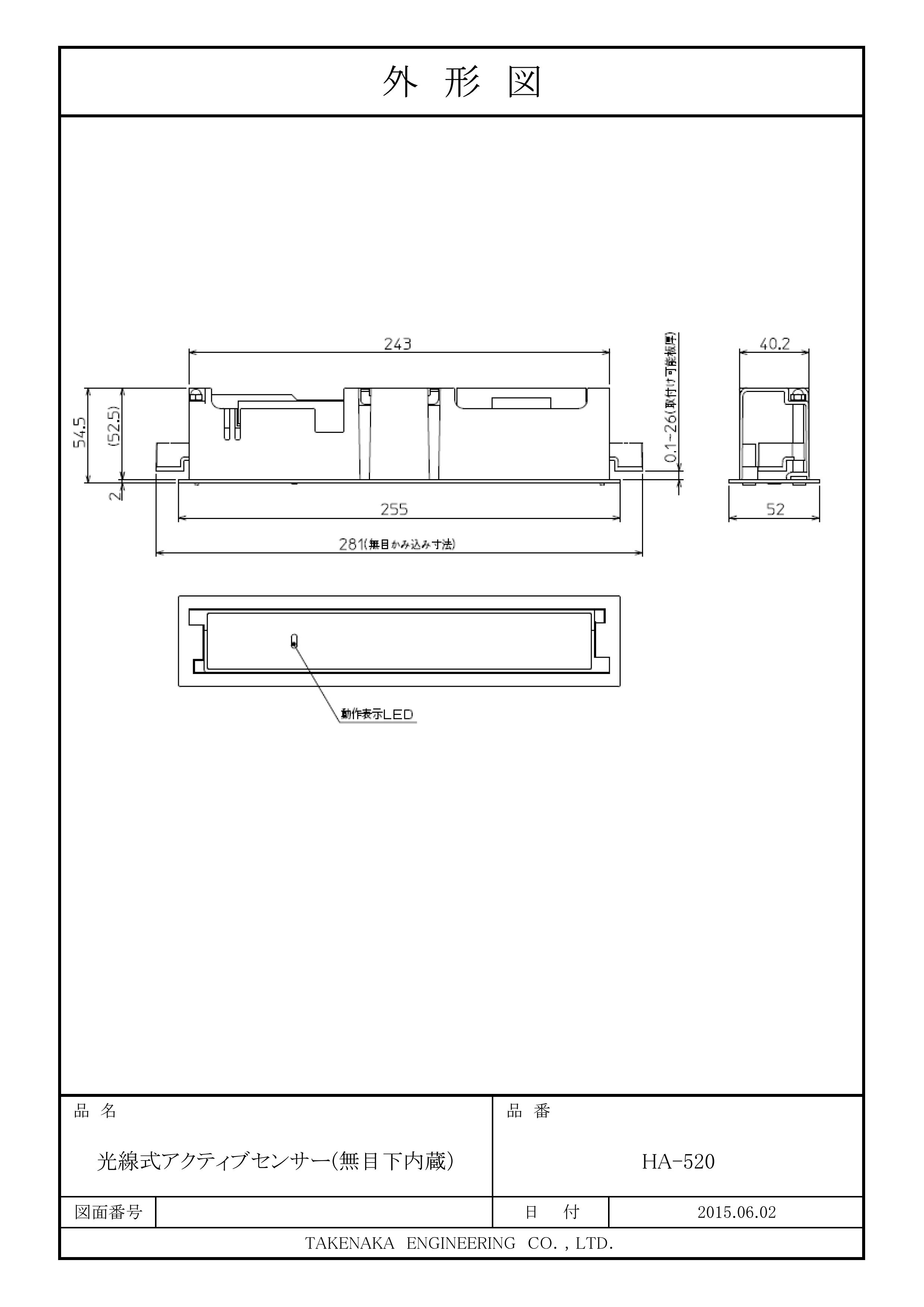

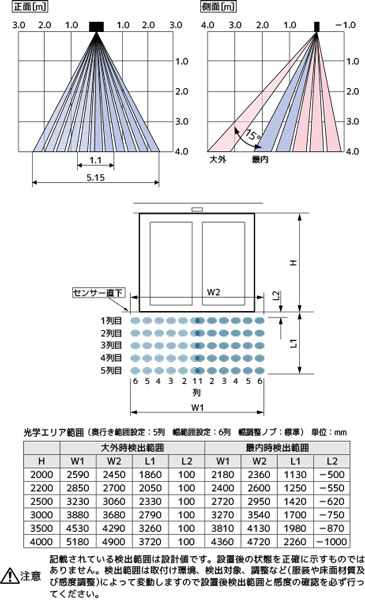

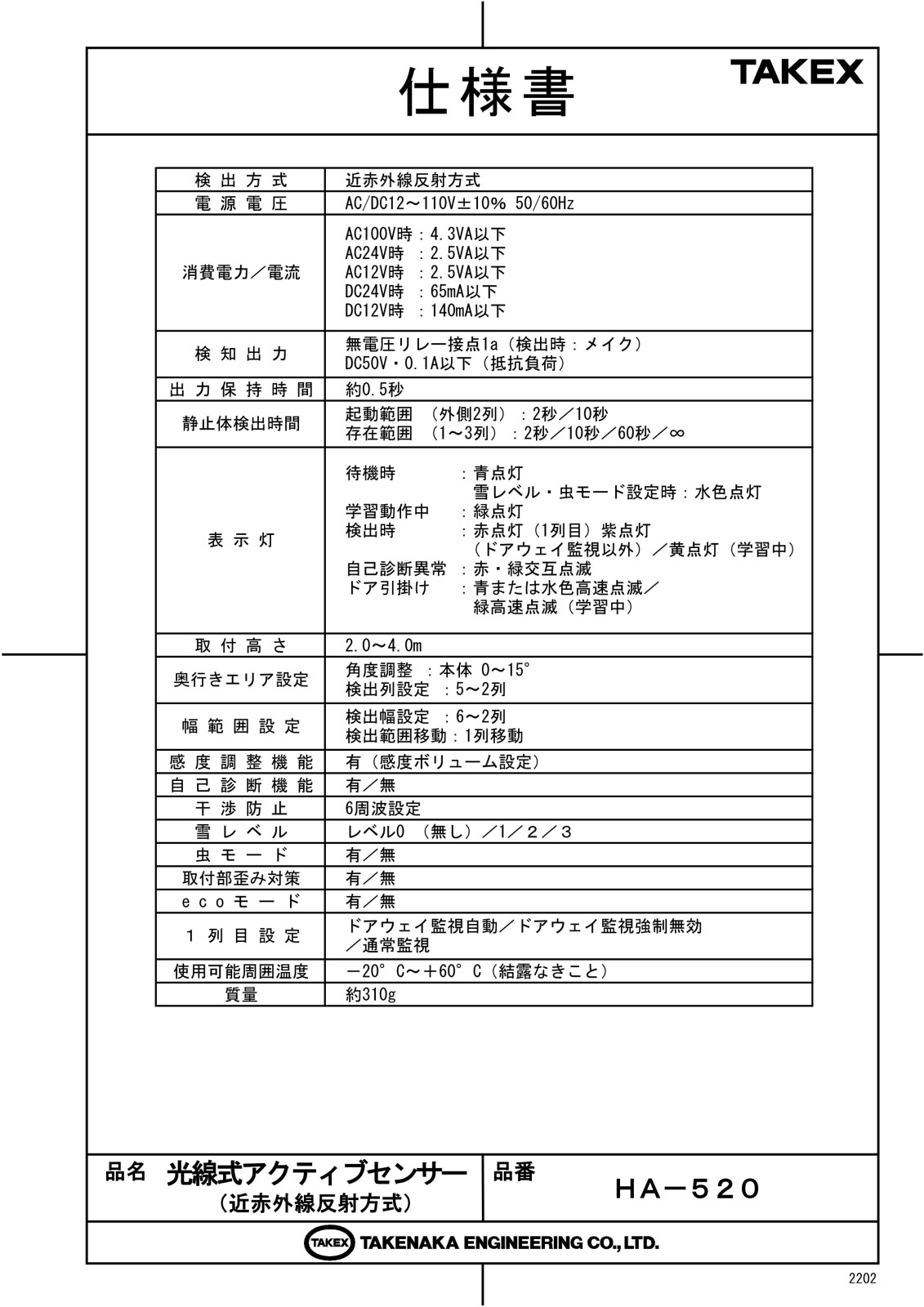

製品仕様書（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 高い天井高を持つビルエントランス
  • 美観を重視する商業施設の自動ドア
  • 降雪地域や虫の飛来が多い環境の店舗
  • 空調効率を改善したい施設の出入口
  • 既存のセンサー孔を活用したリニューアル

導入前に確認したいポイント

  • 取付高さ（2.0m〜4.0mの範囲内か）
  • 無目（サッシ）の切欠き寸法（41×244mm）
  • 電源電圧（AC/DC 12〜110Vに対応）
  • 検出範囲内の揺動物（のれん、植栽等）の有無
  • 近接する他センサーとの干渉（6周波設定可）

特長

業界トップクラスの60スポット高密度エリア

ドアウェイ機能を含め、最大60スポットの近赤外線ビームを照射。取付高さが最大4.0mという高位置であっても、死角の少ない安定した検知エリアを確保し、進入者の確実な検出と安全な通行をサポートします。

自由度の高いエリア調整機能

検出エリアの幅や奥行きを、現場の状況に合わせて1列ずつ詳細に調整が可能です。通行動線が限られる場所や、不要な検知を避けたい環境においても、柔軟に設定を最適化できます。

視認性に優れた動作表示LED

検出範囲確認モード時には、踏み込み列ごとにLEDの色が変化するため、エリア測定や誤動作原因の特定が容易です。待機中も「雪レベル」や「虫モード」の設定状況が色で一目で判別できるため、メンテナンス性が大幅に向上しています。

空調負荷を軽減する「ecoモード」搭載

自動ドアを通過した後に人が遠ざかるベクトルを検知し、無駄な開放時間を短縮。冷暖房効率の低下を防ぎ、施設の省エネ運用に貢献します。

既存設備からのスムーズな交換

従来の標準的な切欠き寸法（43mm×244mm）にそのまま対応。配線もマルチ電源対応のため、メーカーや年代を問わず多くの既存センサーからのリニューアル・交換が容易です。

高度な環境適応テクノロジー

「雪レベル」を3段階で設定可能で、降雪時の誤動作を大幅に軽減します。温度センサーを内蔵しており、外気温の低下に合わせて環境対策レベルを自動で切り替えるオート機能も備えています。

飛来昆虫による誤報を防ぐ「虫モード」

夏場の夜間などに発生しやすい、小さな虫の飛来による瞬間的な反射を無視する独自のアルゴリズムを搭載。不要なドア開閉を抑止し、快適な環境を維持します。

ドアウェイ監視と学習機能

ドアの軌道付近まで監視しつつ、ドア自体の動きを学習して除外する「ドアウェイ監視機能」を搭載。挟まれ事故を未然に防ぐ高い安全性と、ドアを検知して開き続ける不具合を防ぐ賢さを両立しています。

選定時に評価したい強み

  • 施工性： 本体と外筒が分離し、調整レバーで奥行き角度を簡単に変更可能。
  • 信頼性： 自己診断機能を搭載。回路異常やエミッタ寿命を検知し警告を表示。
  • 環境性： マイナス20度からプラス60度まで、過酷な温度変化でも安定動作。
  • 保守性： 5年経過または400万回動作で交換時期をLEDでお知らせ。

配線・端子仕様

配線色 機能 仕様
灰色 / 灰色 電源入力 AC/DC 12V 〜 110V ±10% (極性なし)
黄色 / 黄色 検知出力 無電圧リレー接点 1a (DC50V 0.1A抵抗負荷)

製品仕様

  • ecoモード
    • 項目 内容
    品番ＨＡ－５２０
    検出方式近赤外線反射方式
    電源電圧ＡＣ／ＤＣ１２〜１１０Ｖ±１０％ ５０／６０Ｈｚ
    消費電力／電流ＡＣ１００Ｖ時：４．３ＶＡ以下 / ＡＣ２４Ｖ時 ：２．５ＶＡ以下 / ＡＣ１２Ｖ時 ：２．５ＶＡ以下 / ＤＣ２４Ｖ時 ：６５ｍＡ以下 / ＤＣ１２Ｖ時 ：１４０ｍＡ以下
    検知出力無電圧リレー接点１ａ（検出時：メイク） ＤＣ５０Ｖ・０．１Ａ以下（抵抗負荷）
    出力保持時間約０．５秒
    静止体検出時間起動範囲（外側２列）：２秒／１０秒
    存在範囲（１〜３列）：２秒／１０秒／６０秒／∞
    表示灯待機時：青 / 雪・虫モード時：水色 / 学習時：緑 / 検出時：赤（1列目）紫（他） / 自己診断異常：赤・緑交互点滅
    取付高さ２．０〜４．０ｍ
    奥行きエリア設定角度調整：０〜１５° / 検出列設定：５〜２列
    幅範囲設定検出幅設定：６〜２列 / 検出範囲移動：１列移動
    感度調整機能有（感度ボリューム設定）
    自己診断機能有／無 設定可能
    干渉防止６周波設定
    環境対策雪レベル（0〜3） / 虫モード（有/無） / 取付部歪み対策（有/無）
    有／無 設定可能
    使用可能周囲温度－２０°Ｃ〜＋６０°Ｃ（結露なきこと）
    質量約３１０ｇ

    FAQ

    Q：取付高さは最高何メートルまで対応していますか？ A：最大4.0mまで対応しています。2.0mから4.0mの範囲内で設置してください。
    Q：雪が降る地域での誤動作が心配ですが、対策はありますか？ A：はい。3段階の「雪レベル」設定を搭載しており、降雪による乱反射を無視するアルゴリズムが強化されています。温度センサーによる自動切替も可能です。
    Q：古いセンサーからの交換は可能ですか？ A：はい。標準的な切欠き寸法（43mm×244mm）に対応しており、電源もAC/DC 12V〜110Vまで幅広く対応しているため、スムーズな交換が可能です。
    Q：ecoモードとはどのような機能ですか？ A：人がドアから遠ざかる動きを検知した場合、速やかにドアを閉める信号を出すことで、無駄なドア開放を防ぎ空調効率を高める機能です。
    Q：LEDが赤と緑で交互に点滅していますが、故障でしょうか？ A：それは自己診断機能による「ハードウェア異常」の表示です。内部回路の故障や寿命が考えられますので、本体の交換が必要です。
    Q：ドアウェイ監視とは何ですか？ A：ドアの軌道付近（1列目）に人が立ち止まっているのを検知し続けることで、閉まるドアに挟まれる事故を防止する安全機能です。
    Q：検出範囲が広すぎる場合、狭めることはできますか？ A：はい。ディップスイッチの設定により、奥行きを5列から2列まで、幅を左右各6列から2列まで段階的にカットすることが可能です。
    Q：隣り合うセンサーとの干渉は起きますか？ A：赤外線パルスの干渉が起きる可能性がありますが、本機は6つの干渉防止周波数を設定できるため、隣接設置でも干渉を回避できます。
    Q：清掃の際の注意点はありますか？ A：検出窓（カバー下部）は、水または中性洗剤を含ませた柔らかい布で拭いてください。シンナーやアルコール等の溶剤は絶対に使用しないでください。
