KC-1S 1CHキーカセット TAKEX 竹中エンジニアリング [KC-1S]

KC-1S 1CHキーカセット TAKEX 竹中エンジニアリング [KC-1S]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 鍵管理装置 入退室管理 屋内壁面取付

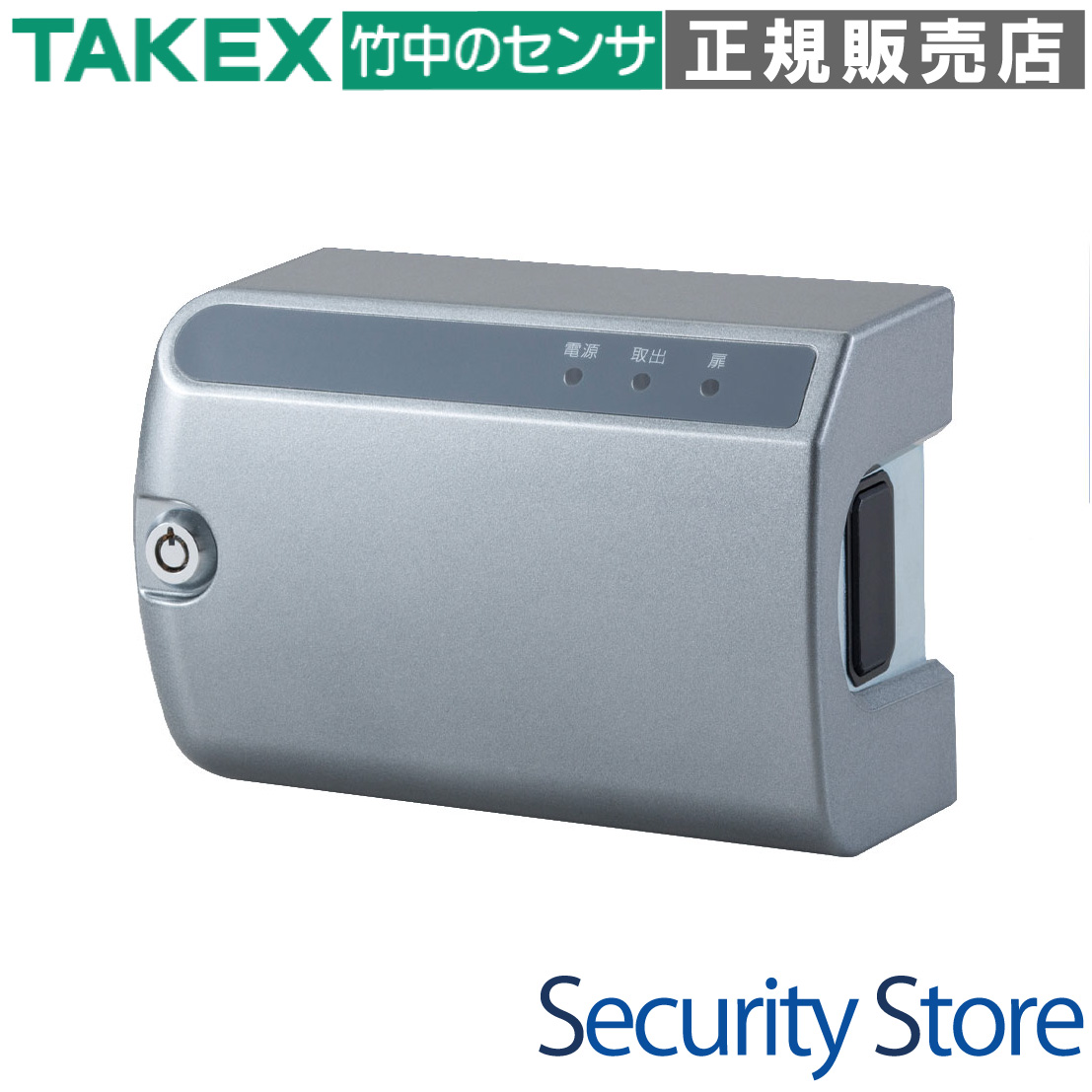

KC-1S 1CHキーカセット（シルバー）

物理鍵の管理を電子的に統合。電気錠の導入が困難な扉でも、認証デバイスと連動させることで「誰が・いつ鍵を利用したか」を厳格に管理できる1CHキーカセットです。

  • 型番： KC-1S
  • 製品名： 1CHキーカセット（シルバー）
  • 方式： 外部接点入力連動型・ソレノイド駆動方式
  • 主な用途： 既存扉の簡易入退室管理、重要室の物理鍵保管・履歴管理
  • 設置場所： 屋内（壁面取付専用）
  • 電源： DC12V または DC24V（自動切替・無極性ではありません）

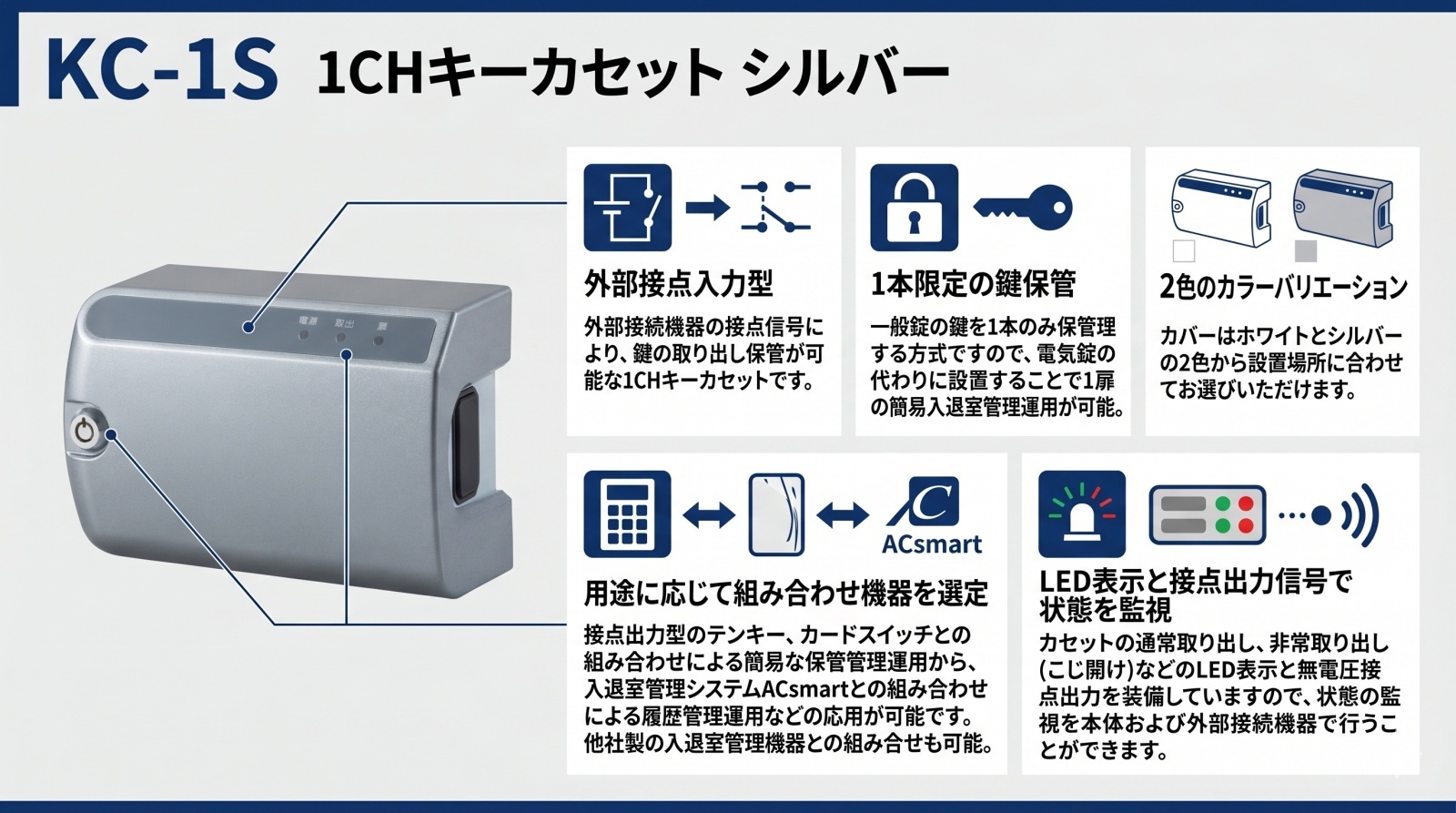

1CHキーカセット KC-1S シルバー 製品画像

資料ダウンロード

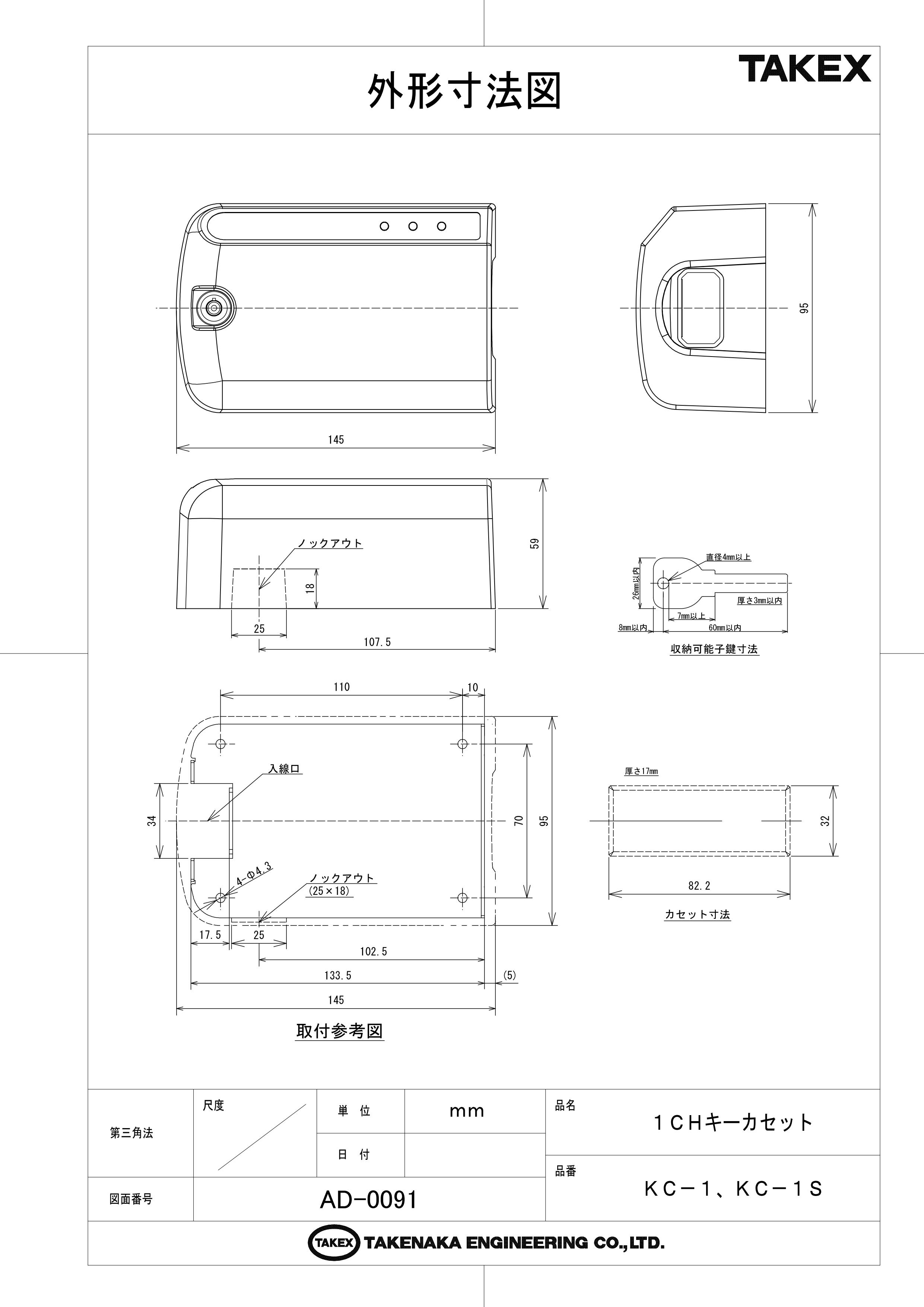

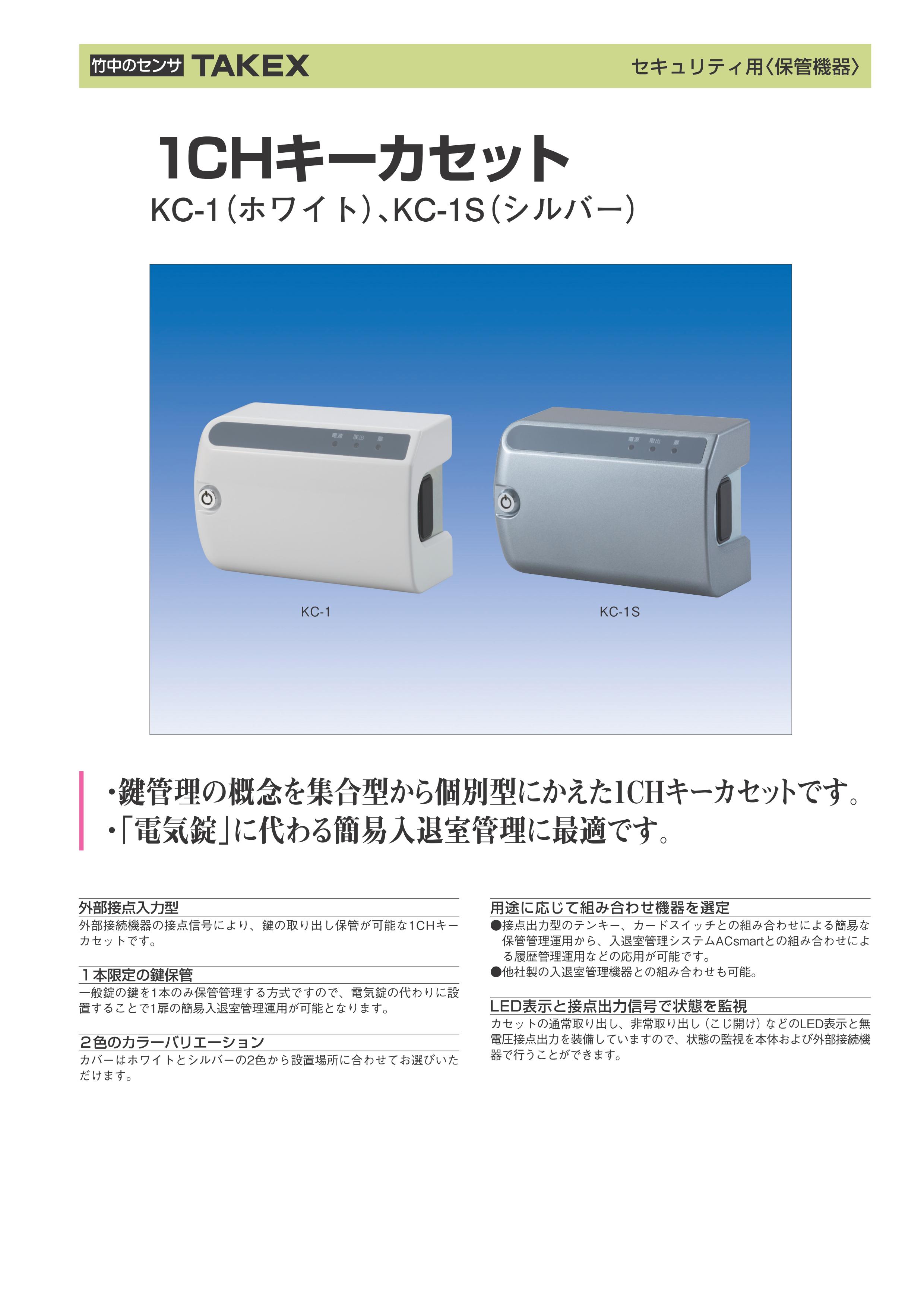

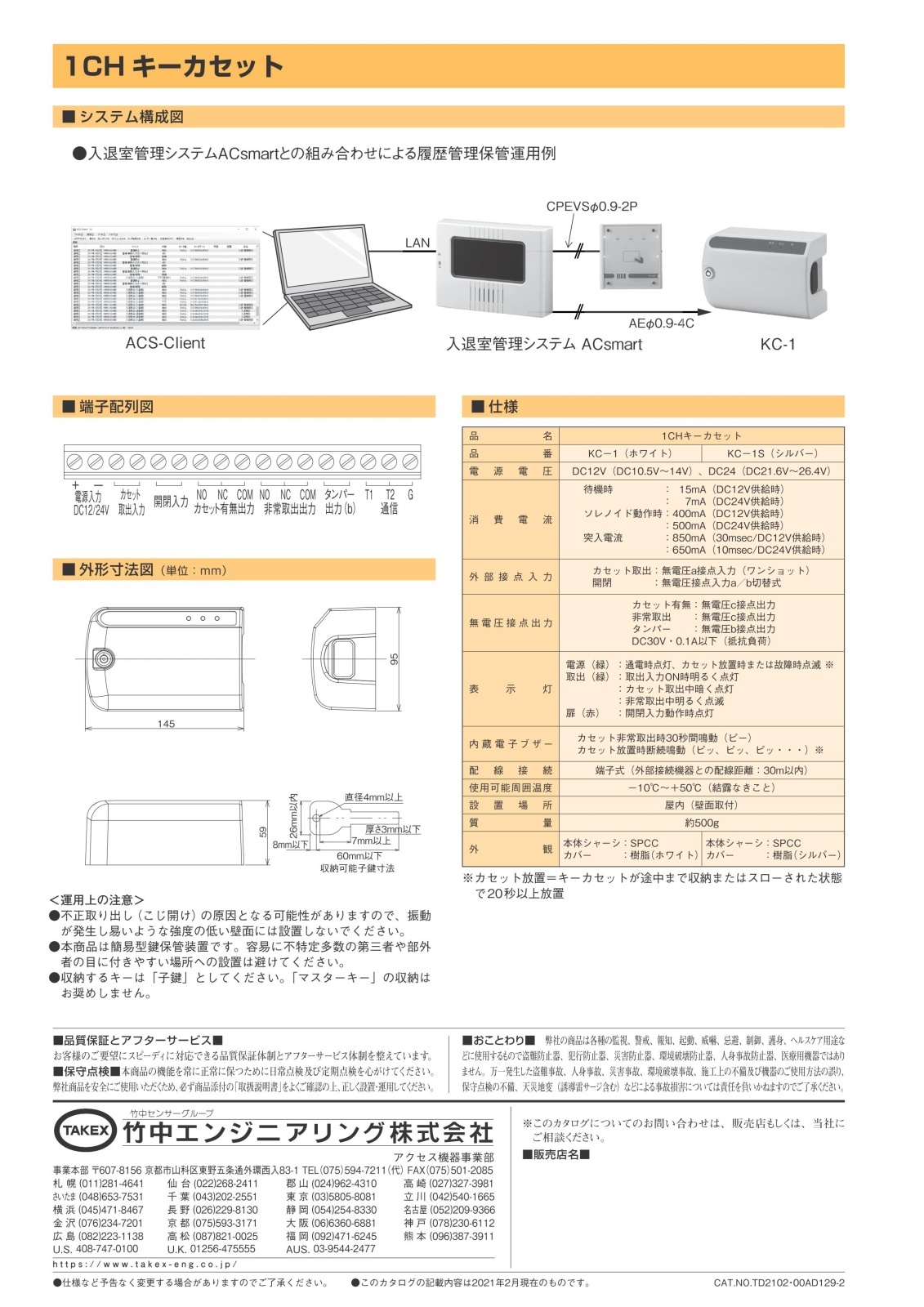

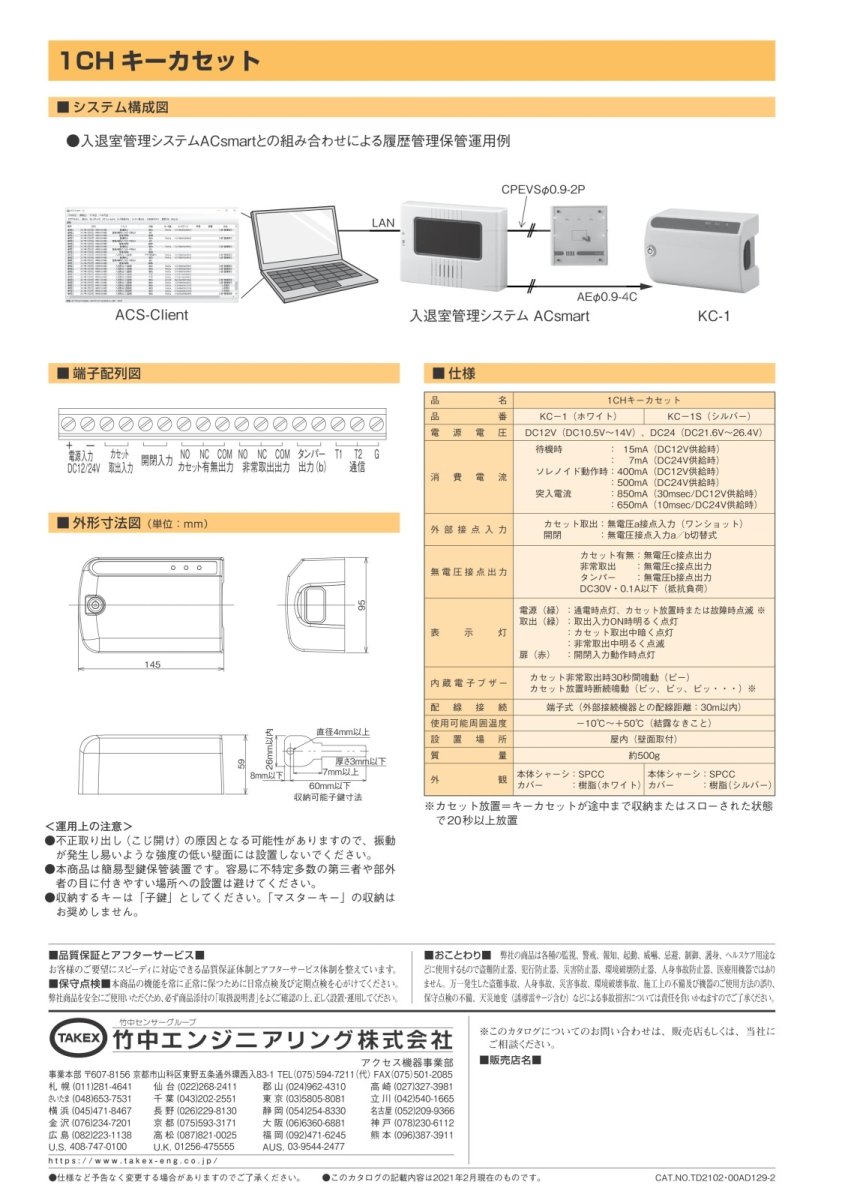

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 電気錠の施工が難しい既存のアルミ框扉の管理
  • サーバーラックや重要書類棚の物理鍵管理
  • カードリーダーと連動した簡易的な入退室履歴管理
  • 管理者が不在となる時間帯の鍵の受け渡し

導入前に確認したいポイント

  • 収納する鍵のサイズ（厚み3mm/幅26mm/全長60mm以内）
  • 本体右側に100mm以上のカセット引き抜きスペースがあるか
  • 電源装置の容量（ソレノイド駆動時の突入電流への対応）
  • 取付位置が床上1m以上の高さにあるか

特長

外部接点入力による確実なリリース機能

カードリーダー、テンキー、入退室管理システムなどの外部機器からの無電圧接点信号（ワンショット）を受けると、内部のソレノイドが駆動。物理鍵を収めたカセットを約1/4ほど自動的に押し出し（スロー）、利用者へ鍵の取り出しを促します。

「1本限定」の厳格な保管管理運用

1つのカセットには物理鍵を1本のみ収納する設計です。電気錠の代わりとして設置することで、既存の錠前を活かしたまま、低コストで1扉単位の高度なアクセス管理を実現します。特に管理履歴が必要な重要室の後付け対策に最適です。

設置環境に調和する2色のバリエーション

本モデル「KC-1S」は洗練されたシルバー仕上げ。オフィスのデザインや建具の色調に合わせて、ホワイトモデル（KC-1）と共にお選びいただけます。樹脂製カバーでありながら、ビジネス環境に馴染む質感を実現しています。

豊富なステータス監視機能と出力

カセットが現在収納されているか、あるいは貸出中（取出中）であるかを判別する「カセット有無出力」を装備。さらに、こじ開けなどの不正操作を検知する「非常取出出力」、本体の取り外しを検知する「タンパー出力」を備え、総合的な防犯システムとしての運用が可能です。

視覚と聴覚による直感的なフィードバック

前面に搭載された「電源」「取出」「扉」の3色LEDインジケーターにより、一目で現在の機器状態を把握可能。また、内蔵ブザーにより、不正取り出し時の警告音（30秒連続鳴動）や、鍵の戻し忘れ・放置時の警告音（断続音）を発し、運用上のミスを防止します。

他社システムとの高い親和性

TAKEX純正の入退室管理システム「ACsmart」との組み合わせはもちろん、標準的な無電圧接点入出力を備えているため、他社製のセキュリティシステムや警報盤、アクセスコントロール機器とも容易に統合が可能です。

自己診断・放置検知タイマーを搭載

カセットが途中まで差し込まれた状態や、リリース後に引き抜かれず放置された状態を20秒間継続して検知すると、警告を発します。これにより、鍵の紛失や管理の穴を未然に防ぐ高度な自己管理機能を提供します。

選定時に評価したい強み

  • 履歴管理： 電子認証と物理鍵を紐付けることで「鍵の受け渡し履歴」の電子化が可能。
  • 施工性： 電気錠のような扉への大規模な掘り込み加工が不要で、壁面取付のみで完結。
  • 汎用性： 扉の種類（開き扉、引き戸、シャッター等）を問わず、鍵が存在すれば導入可能。
  • 信頼性： 異常時には強制解除が可能なシーソー機構（内部）を搭載しつつ、それを発報として記録する堅牢なロジック。

施工・設置ガイド

物理的な動作を伴う機器のため、以下の要件を守って設置してください。

確認項目 この製品での考え方・施工条件
設置高さ 床上1m以上を推奨（子供のいたずら防止および物理破損防止のため）
右側クリアランス 本体右側に100mm以上の空きスペースが必要（カセット引き抜きのため）
電源容量 DC12V使用時で850mA以上の突入電流に耐えられる安定化電源を使用のこと
配線距離 外部接続機器および電源装置との距離は30m以内を厳守

収納可能キーの寸法制限

【注意】以下のサイズを超える鍵は収納できません。
・厚み：3mm以内 / 幅：26mm以内 / 全長：60mm以内
・鍵穴：直径4mm以上、端から中心まで7〜8mm

LED表示・ブザー動作一覧

表示 / 音 状態 意味
電源LED（緑）点灯 正常 通電中・待機状態
電源LED（緑）点滅 異常 カセット放置状態（20秒経過）または内部故障
取出LED（緑）明点灯 動作 取出入力ON、またはカセット操作中
取出LED（緑）暗点灯 貸出 カセットが取り出されている状態
取出LED（緑）明点滅 警報 非常取出中（不正な取り出し）
ブザー（ピー） 警報 非常取出検知時（30秒間）
ブザー（ピッピッ） 警告 カセット放置警告（収納・抜き取りの未完了）

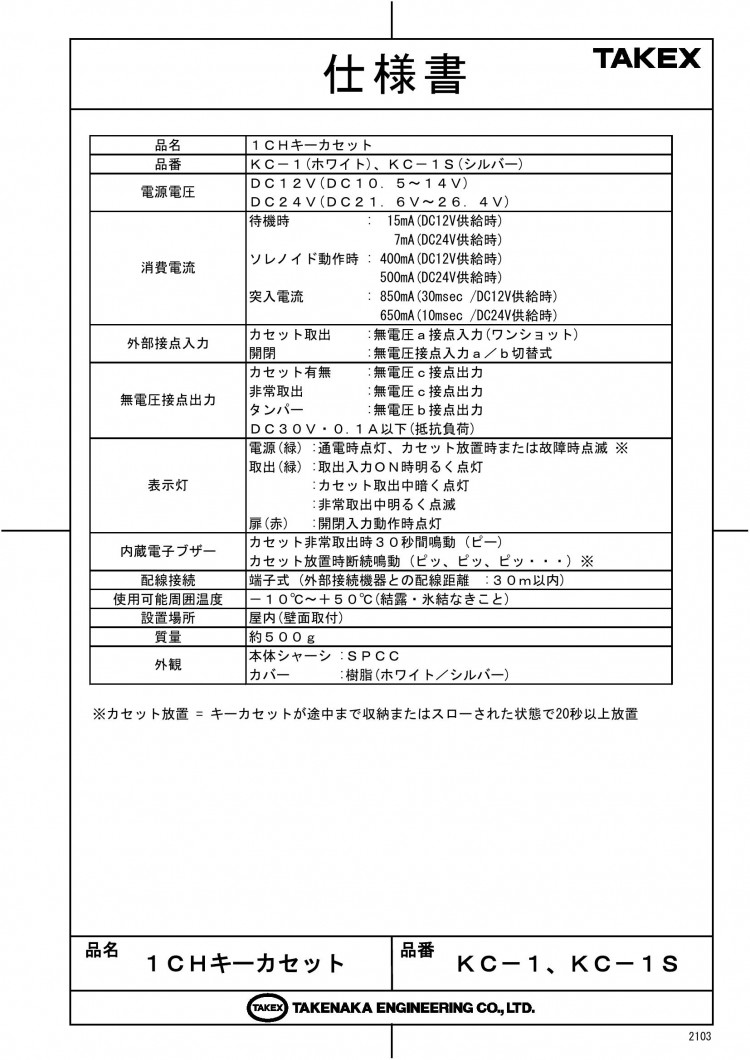

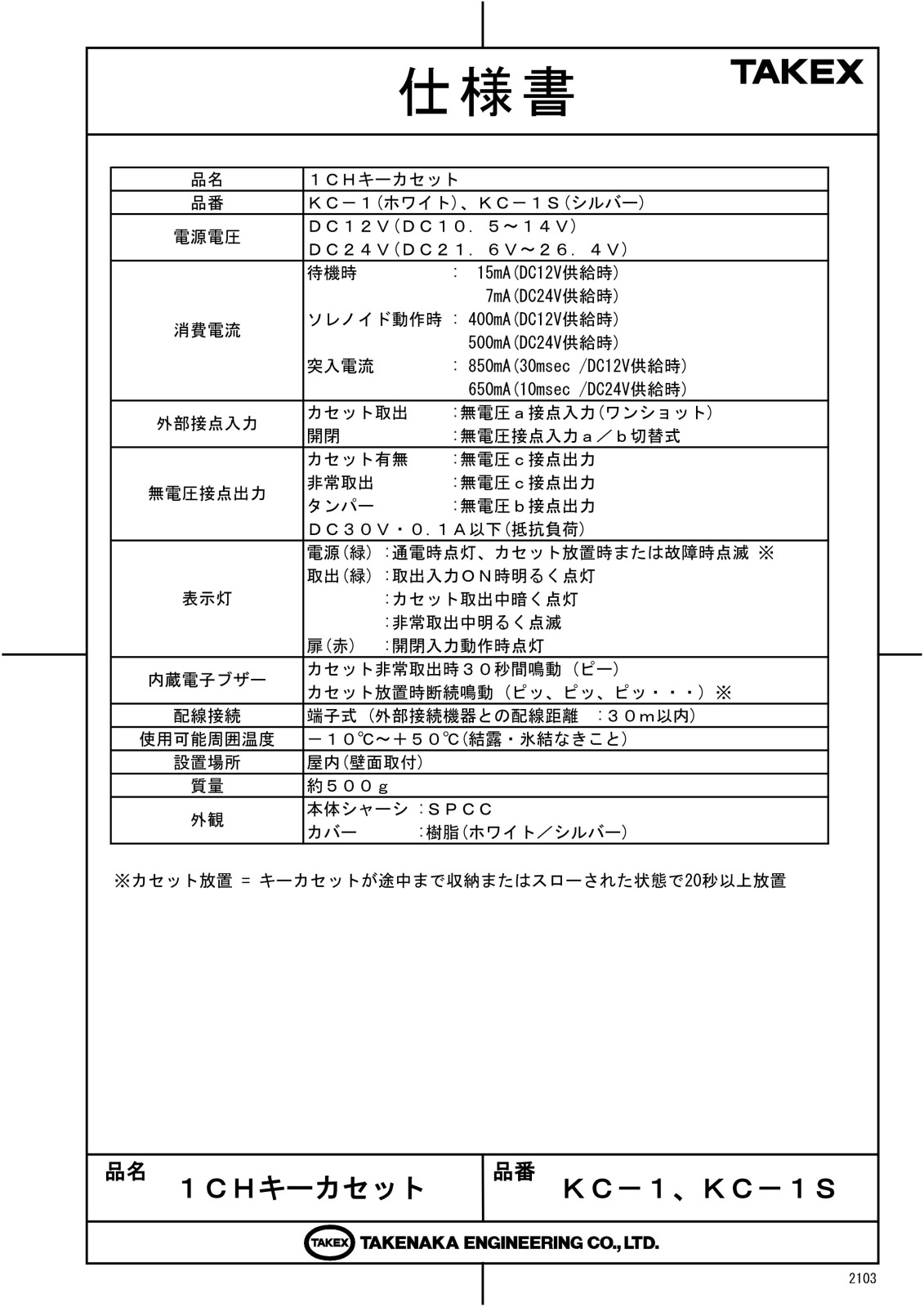

製品仕様

項目 内容
品名 １ＣＨキーカセット
品番 ＫＣ－１（ホワイト）、ＫＣ－１Ｓ（シルバー）
電源電圧 ＤＣ１２Ｖ（ＤＣ１０．５〜１４Ｖ） または ＤＣ２４Ｖ（ＤＣ２１．６V〜２６．４Ｖ）
消費電流（DC12V時） 待機時：１５ｍA ／ ソレノイド動作時：４００ｍA ／ 突入電流：８５0ｍA（30msec）
消費電流（DC24V時） 待機時：７ｍA ／ ソレノイド動作時：５００ｍA ／ 突入電流：６５0ｍA（10msec）
外部接点入力 カセット取出：無電圧ａ接点入力（ワンショット）
開閉：無電圧接点入力ａ／ｂ切替式
無電圧接点出力 カセット有無：無電圧ｃ接点出力 ／ 非常取出：無電圧ｃ接点出力 ／ タンパー：無電圧ｂ接点出力
（ＤＣ３０Ｖ・０．１Ａ以下・抵抗負荷）
使用可能周囲温度 －１０℃〜＋５０℃（結露なきこと）
設置場所 屋内（壁面取付）
質量 約５００ｇ
材質・外観 本体シャーシ：ＳＰＣＣ ／ カバー：樹脂（ホワイト／シルバー）
外形寸法 W145 × H110 × D33 mm

FAQ

Q：どのような鍵でも収納できますか？ A：いいえ、規定サイズ（厚み3mm、幅26mm、全長60mm以内）に収まる一般的な子鍵に限ります。また、鍵の上部に直径4mm以上の穴が開いている必要があります。
Q：雨のかかる屋外に設置できますか？ A：本製品は屋内専用です。雨水のあたる場所や高湿度の環境での使用は故障の原因となるため避けてください。
Q：電源はAC100Vを直接接続できますか？ A：できません。DC12VまたはDC24Vの安定化電源を別途ご用意ください。特にソレノイド駆動時の突入電流に耐えられる容量が必要です。
Q：電源が落ちた場合、鍵は取り出せなくなりますか？ A：本体カバーを付属のレンチで開け、内部のシーソー機構を手動で操作することで物理的に取り出すことが可能です。ただし、この操作は「非常取出」として接点出力および警報動作が行われます。
Q：カセットが戻されていない時にアラームを出すことはできますか？ A：はい。カセット有無出力を管理システムに接続することで、鍵が持ち出されたまま一定時間が経過した際にシステム側で警報を出す運用が可能です。本体のみでも20秒放置でブザーが鳴動します。
Q：配線距離の制限はありますか？ A：電源および外部接続機器との配線距離は30m以内としてください。これを超える距離では電圧降下やノイズの影響により正常に動作しない恐れがあります。
Q：扉の開閉状態とLEDを連動させるにはどうすればよいですか？ A：扉に設置したマグネットスイッチ等の信号を本体の「開閉入力」に接続してください。内部DIPスイッチ（SW1）でa接点/b接点の切り替えが可能です。
Q：複数の鍵を一度に管理できますか？ A：本製品は1台につき物理鍵1本のみを管理する1CH仕様です。複数の鍵を管理する場合は、本機を複数台並べて設置するか、集合型のキーボックスをご検討ください。
Q：カセット取出入力に極性はありますか？ A：取出入力は無電圧接点入力（ワンショット）ですので、接点側での極性はありません。
Q：他社製のカードリーダーでも動作しますか？ A：はい、カードリーダー側が解錠信号として無電圧接点を出力できるモデルであれば連動可能です。
