TAKEX（竹中エンジニアリング）鍵管理システム入退室管理機器 1CHキーカセット

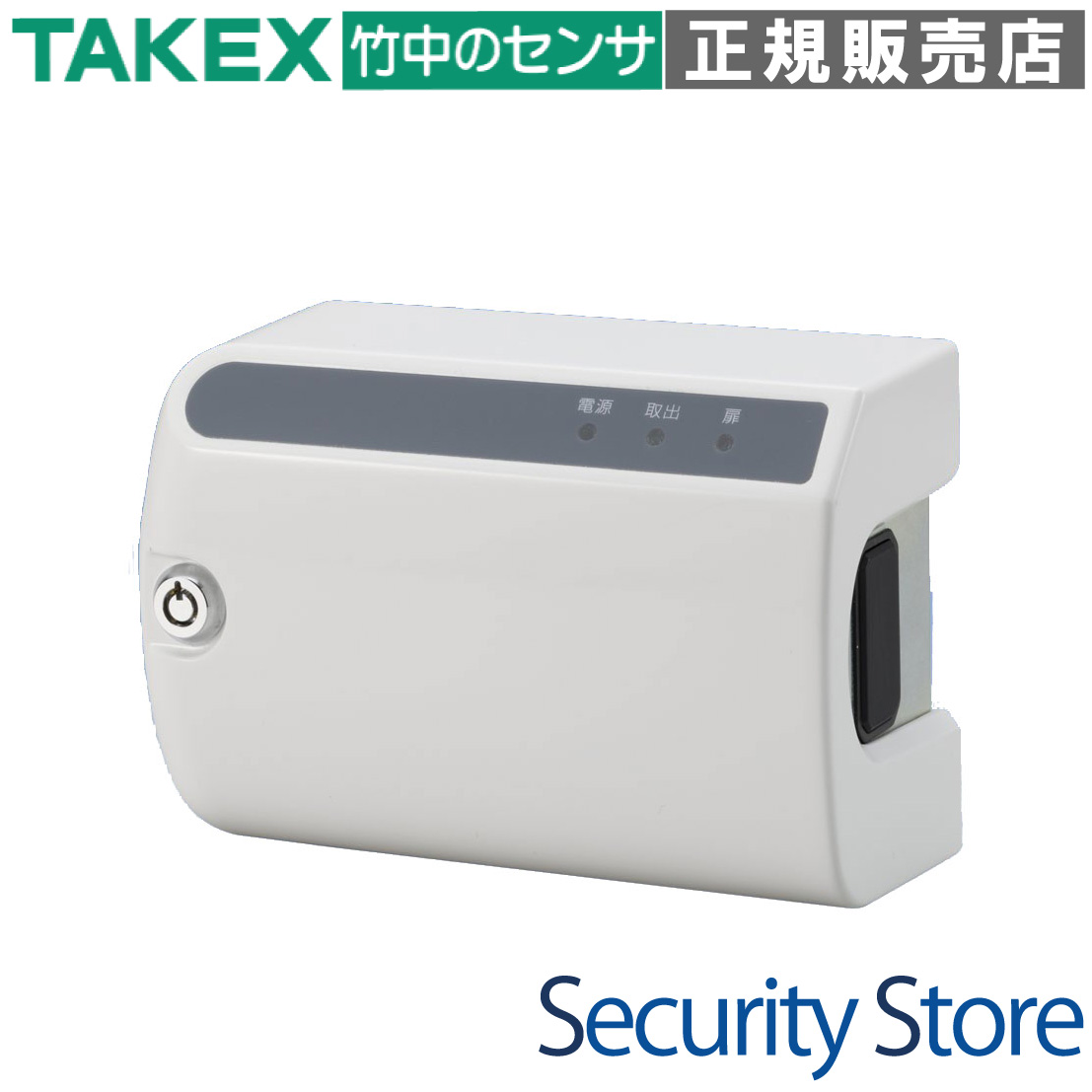

KC-1 1CHキーカセット

KC-1は、物理的な「鍵」の管理をデジタルな入退室管理と統合する、1CHキーカセットです。電気錠の設置が困難な扉において、物理鍵を電子的に統制することで、低コストかつ確実な「1扉単位の入退室管理」を実現します。

型番： KC-1（ホワイト） / KC-1S（シルバー）
製品カテゴリ： 簡易入退室管理用鍵保管装置
主な用途： 既存扉の入退室管理、物理鍵の貸出・保管履歴の管理
電源仕様： DC12V / DC24V共用
管理単位： 物理鍵1本限定保管

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

電気錠の導入が困難な既存扉のセキュリティ強化
重要室への入室に物理鍵が必要な場合の貸出管理
テンキーやカードリーダーと連動した鍵の自動受渡し
「誰が・いつ」鍵を持ち出したかの履歴管理（上位システム連携時）

導入前に確認したいポイント

屋内専用です。雨のかかる場所には設置できません。
収納可能な鍵の寸法（厚み3mm、幅26mm、全長60mm以内）を厳守してください。
カセットを右に引き抜くため、右側に100mm以上の余白が必要です。
電源容量は、動作時の突入電流（最大850mA）を考慮して選定してください。

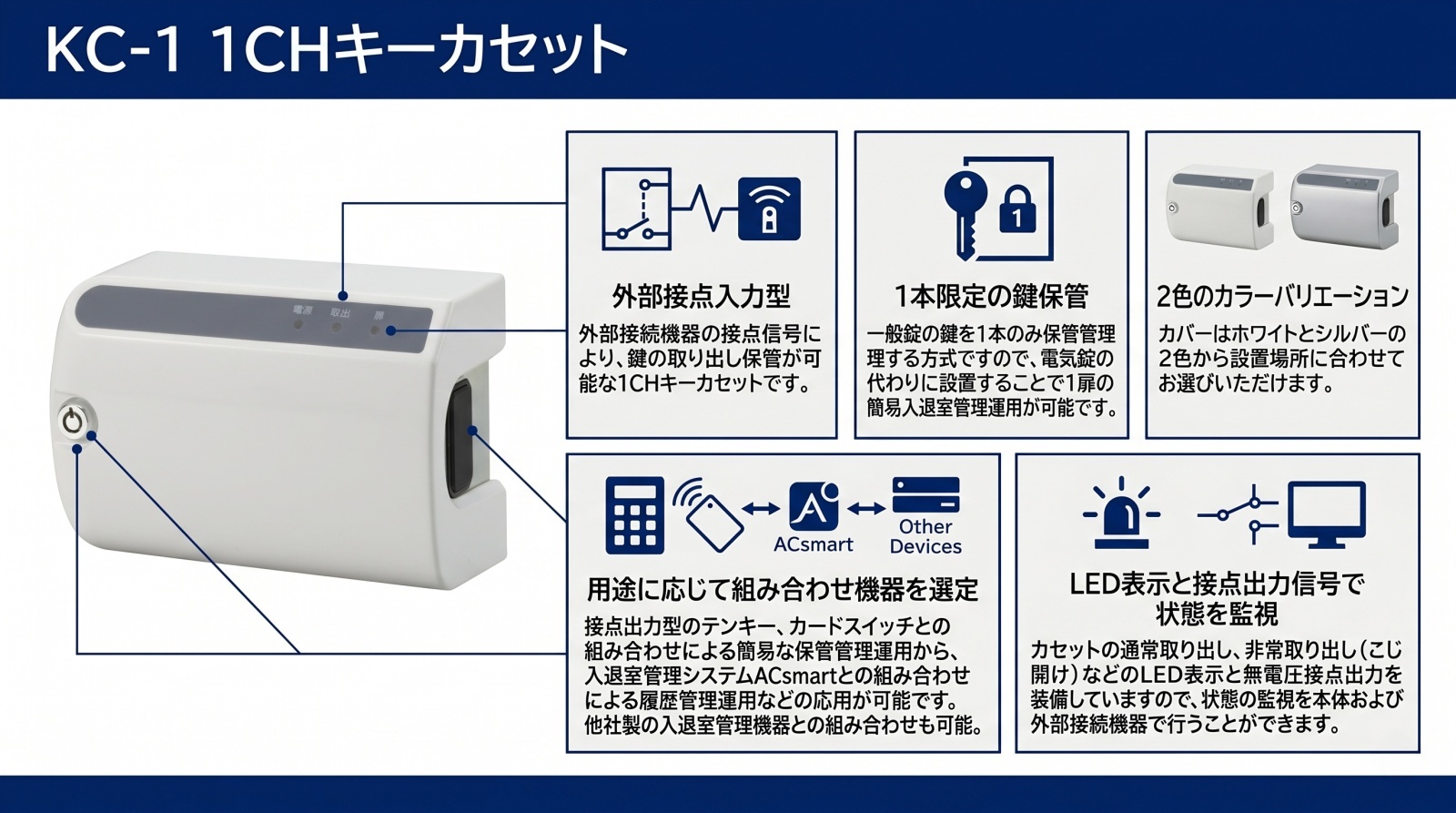

特長

外部接点入力による確実な鍵制御

カードリーダーやテンキー、入退室管理システムからの無電圧接点信号（ワンショット）をトリガーとして、カセットをリリースします。これにより、物理鍵の取り出しと保管を電子的な認証プロセスと完全に連動させることができます。

電気錠に代わる「1扉の簡易入退室管理」

高額な工事が必要となる電気錠の代わりに、既存の物理鍵を本機で管理することで、最小限のコストで確実な入退室管理を導入可能です。「物理的な鍵を管理する」という性質上、電気錠が付けられない扉でも運用をデジタル化できます。

ソレノイド駆動によるセミオート・リリース

外部からの解錠信号を受けると、内部のソレノイドが駆動し、カセットを約1/4ほど自動的に押し出します（スロー動作）。この機構により、利用者への鍵の受け渡しがスムーズかつ確実に行われます。

LEDインジケーターと接点出力による状態監視

前面に搭載された「電源」「取出」「扉」の3つのLEDにより、機器のステータスを一目で把握できます。また、「カセット有無」「非常取出」「タンパー」の各無電圧接点出力を装備しており、上位の監視システムや警報盤への状態フィードバックが可能です。

「カセット放置」を防止する警告機能

鍵の抜き忘れや、中途半端な収納状態を検知するタイマー機能を搭載しています。カセットが不完全な状態で20秒以上経過すると、内蔵ブザーとLED点滅により利用者に確実な操作を促し、運用上のヒューマンエラーを防ぎます。

現場に合わせた2色のカラーバリエーション

清潔感のある「ホワイト」と、金属質な質感に馴染む「シルバー」の2色を用意。オフィスの壁面や設置場所の雰囲気に合わせて最適な外観を選択いただけます。

非常時にも対応するバックアップ設計

万が一の電源喪失時やシステム故障時でも、専用のカバーロックキーを使用して本体内部の「シーソー機構」を操作することで、物理的な手動取り出しが可能です。この際も「非常取出出力」として記録が残るため、セキュリティ性は損なわれません。

    選定時に評価したい強み
    高い汎用性： 弊社ACsmartだけでなく、他社製の入退室管理機器との接点連携も可能です。
堅牢な監視体制： こじ開け（非常取出）や壁面からの取り外し（タンパー）を即座に検知。
DC12/24V共用： 電源電圧を選ばないため、既存のセキュリティシステムからの電源共有が容易。
施工性の良さ： 壁面取付専用設計で、端子台接続による確実な配線が可能です。



施工・設置ガイド

本機の安定した動作とセキュリティ確保のため、以下の施工基準を遵守してください。

確認項目	この製品での基準 / 考え方
設置高さ	床上1m以上を推奨（いたずら防止および操作性向上のため）。
配線距離	外部接続機器および電源装置との距離は30m以内としてください。
収納可能な鍵	厚み3mm / 幅26mm / 全長60mm以内。鍵穴直径4mm以上。
取付面強度	カセットの抜き差しにより負荷がかかるため、必ず間柱など強固な下地に固定してください。

製品仕様

項目	内容
品名 / 品番	1CHキーカセット / KC-1（ホワイト）、KC-1S（シルバー）
電源電圧	DC12V（DC10.5〜14V）または DC24V（DC21.6V〜26.4V）
消費電流（DC12V時）	待機時：15mA / ソレノイド動作時：400mA / 突入電流：850mA (30msec)
消費電流（DC24V時）	待機時：7mA / ソレノイド動作時：500mA / 突入電流：650mA (10msec)
外部接点入力	カセット取出：無電圧a接点入力（ワンショット）開閉：無電圧接点入力a/b切替式
無電圧接点出力	カセット有無：無電圧c接点非常取出：無電圧c接点タンパー：無電圧b接点（各DC30V 0.1A以下抵抗負荷）
内蔵電子ブザー	非常取出時：30秒間連続鳴動（ピー）カセット放置時：断続鳴動（ピッ、ピッ、ピッ…）
使用可能周囲温度	-10℃ 〜 +50℃（結露なきこと）
設置場所	屋内（壁面取付専用）
外形寸法 / 質量	W145 × H110 × D33 mm / 約500g
材質	本体シャーシ：SPCC / カバー：樹脂

FAQ

Q：1CHキーカセットとは何をする装置ですか？ A：物理的な鍵を1本だけ内部に保管し、カードリーダーなどの認証信号によって取り出しを許可する装置です。電気錠を付けられない扉の管理に適しています。

Q：どのような鍵でも収納できますか？ A：制限があります。厚み3mm、幅26mm、全長60mm以内の鍵で、かつ直径4mm以上の穴が開いている必要があります。

Q：電源は必要ですか？ A：はい。DC12VまたはDC24Vの安定化電源が必要です。ソレノイドを駆動させるため、突入電流（最大850mA）に耐えうる電源を選定してください。

Q：屋外に設置できますか？ A：いいえ、屋内専用製品です。雨や水のかかる場所、高湿度の環境には設置しないでください。

Q：上位システムとの連携なしでも使えますか？ A：単体でもテンキー等からの信号があれば動作しますが、履歴管理や不正検知をフルに活用するには、ACsmartなどの入退室管理システムとの連携を推奨します。

Q：「カセット放置」とはどのような状態ですか？ A：カセットを完全に抜き取っていない、あるいは完全に収納・ロックしていない状態が20秒続いた状態です。警告音が鳴ります。

Q：こじ開けられた場合はわかりますか？ A：はい。正規の解錠信号なしにカセットが取り出されると「非常取出出力」が動作し、本体ブザーが鳴動すると同時に外部へ発報します。

Q：停電時に鍵は取り出せますか？ A：停電時は電気的にリリースされません。専用のキーでカバーを開け、内部の非常取出用シーソー機構を手動で操作することで取り出し可能です。

Q：配線距離に制限はありますか？ A：電源および外部接続機器との配線距離は30m以内としてください。電圧降下による動作不良を防ぐためです。

Q：マスターキーを入れても大丈夫ですか？ A：防犯上、推奨しません。本機は簡易型保管装置のため、万一の破壊時に施設全体のセキュリティが脅かされないよう、その扉専用の子鍵のみを収納してください。
