商品詳細

竹中エンジニアリング (TAKEX) ソーラー電源ユニットワイヤレスセキュリティ屋外防雨 IP43相当単管取付対応

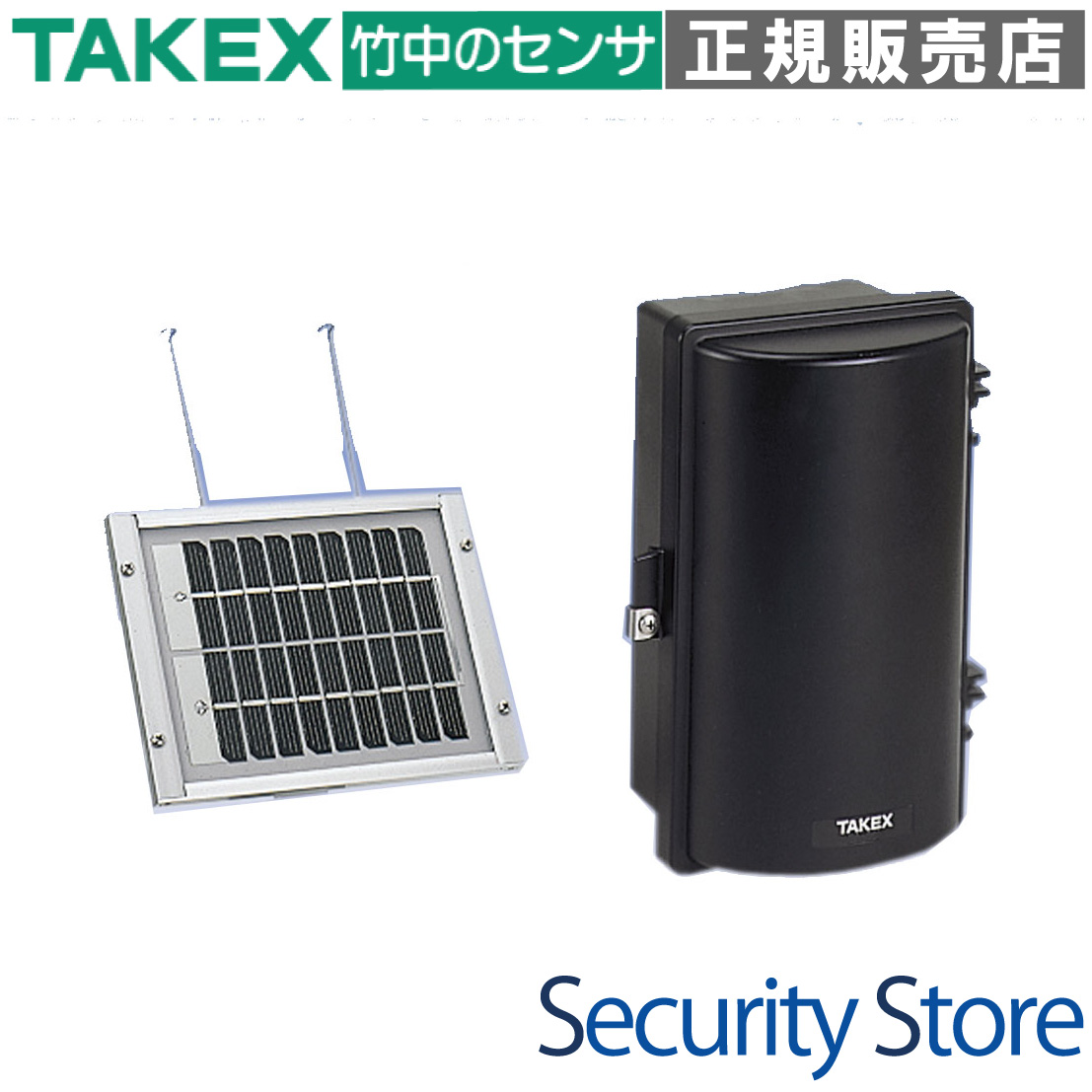

BA-6SLA ソーラー式電源ユニット TXF-116/TX-116対応

電源確保が困難な屋外環境で、赤外線センサーとワイヤレス送信機を自律稼働させるためのソーラー式電源装置です。高効率な発電性能と、鳥害対策・異常報知機能を備え、仮設現場から恒久的な外周警備まで幅広く対応します。

型番： BA-6SLA
製品名： ソーラー式電源ユニット
対応デバイス： 赤外線センサー（PXB-100SW等）、ワイヤレス送信機（TXF-116/TX-116シリーズ）
主な用途： 工事現場、資材置場、駐輪場、商用電源の引込が困難な場所の外周警備
設置場所： 屋外（防雨構造 IP43相当）
電源仕様： ソーラーパネル発電＋専用鉛蓄電池（BA-75）による蓄電

資料ダウンロード

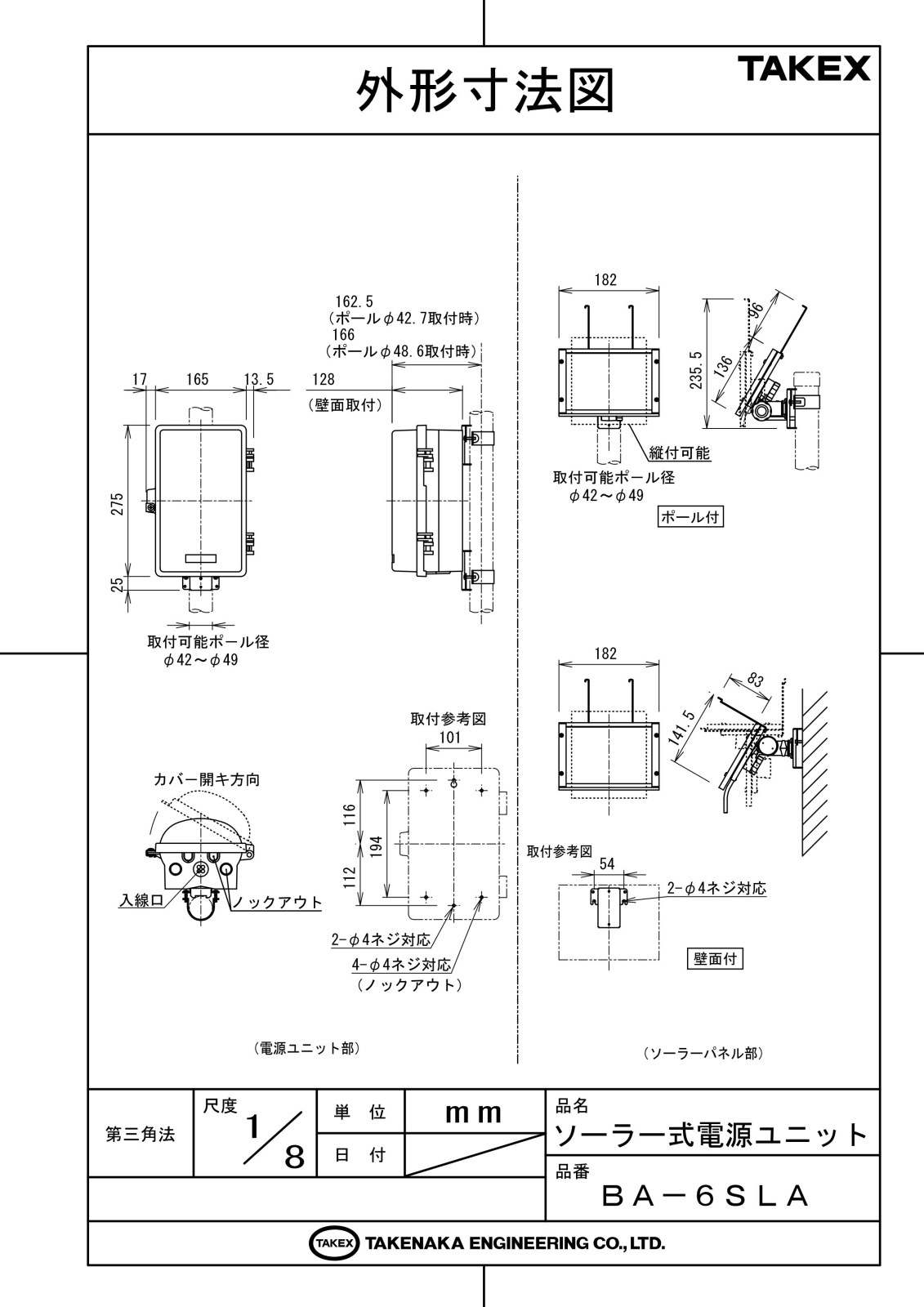

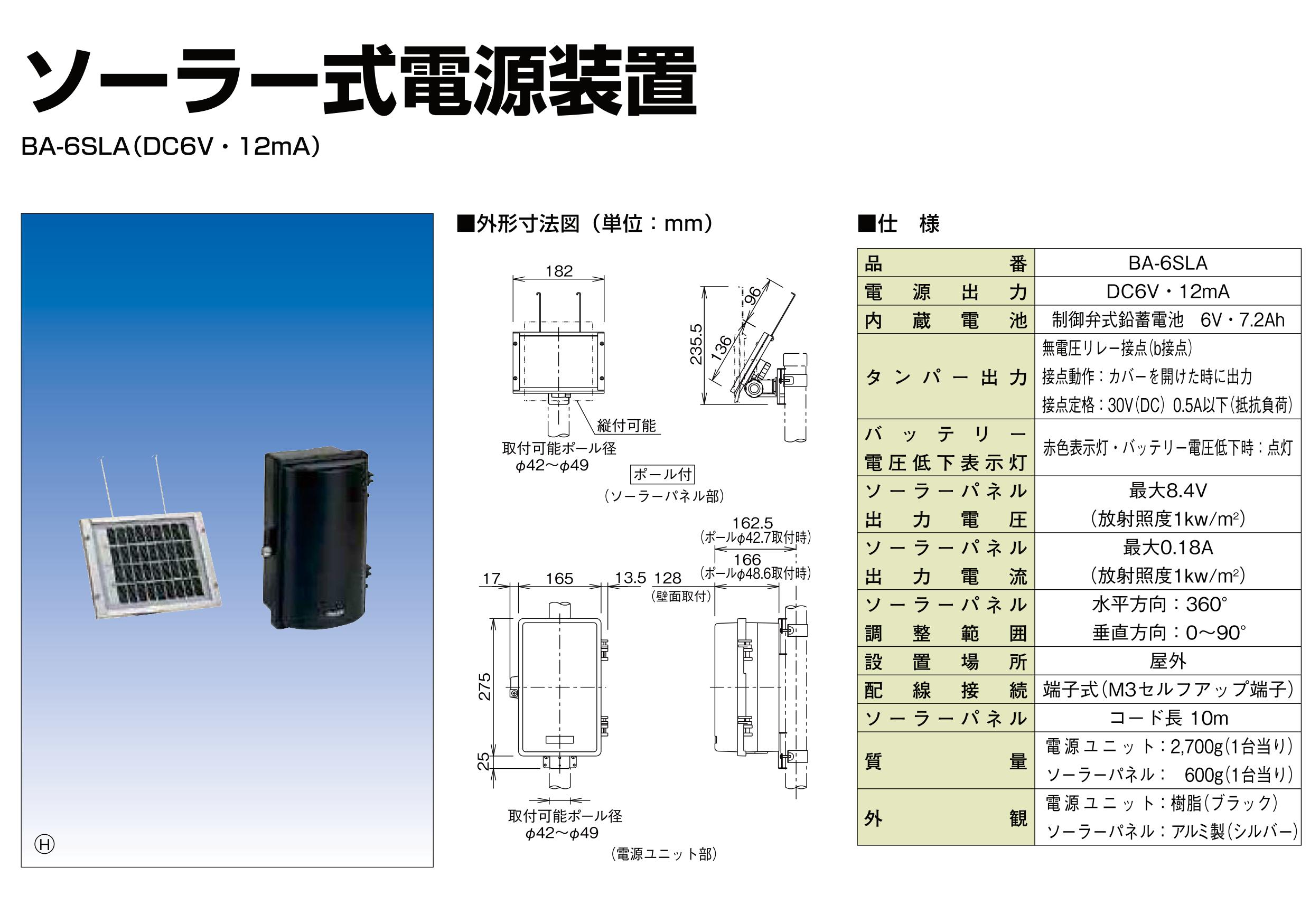

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

電源引込工事が困難な広大な敷地の外周警備
工事現場や資材置場など、短期間の仮設セキュリティ
ランニングコストを抑えたい自律型監視システム
単管パイプを使用したスピーディな現場構築

導入前に確認したいポイント

パネルを真南に向けて設置できるスペースがあるか
日中に樹木や建物の影が入らない日照条件か
接続するセンサーの消費電流が12mA以下であるか
蓄電池（BA-75）の定期交換（3年目安）が可能か

特長

電源工事不要のワイヤレスシステム構築

赤外線センサー「PXB-100SW」と接点入力型送信機「TXF-116/TX-116」を組み合わせることで、電源供給から警報信号の送信までを完全コードレスで実現します。地中配線などの大掛かりな工事を回避し、導入コストを大幅に削減できます。

多様な取付方法と現場対応力

工事現場で一般的に使用される直径48.6mmの単管パイプに直接取り付けが可能です。また、壁面やポールへの取付にも対応しており、水平方向360°、垂直方向0?90°の広い調整範囲により、あらゆる現場で最適な受光角度を確保できます。

長期運用を支えるメンテナンス・防護機能

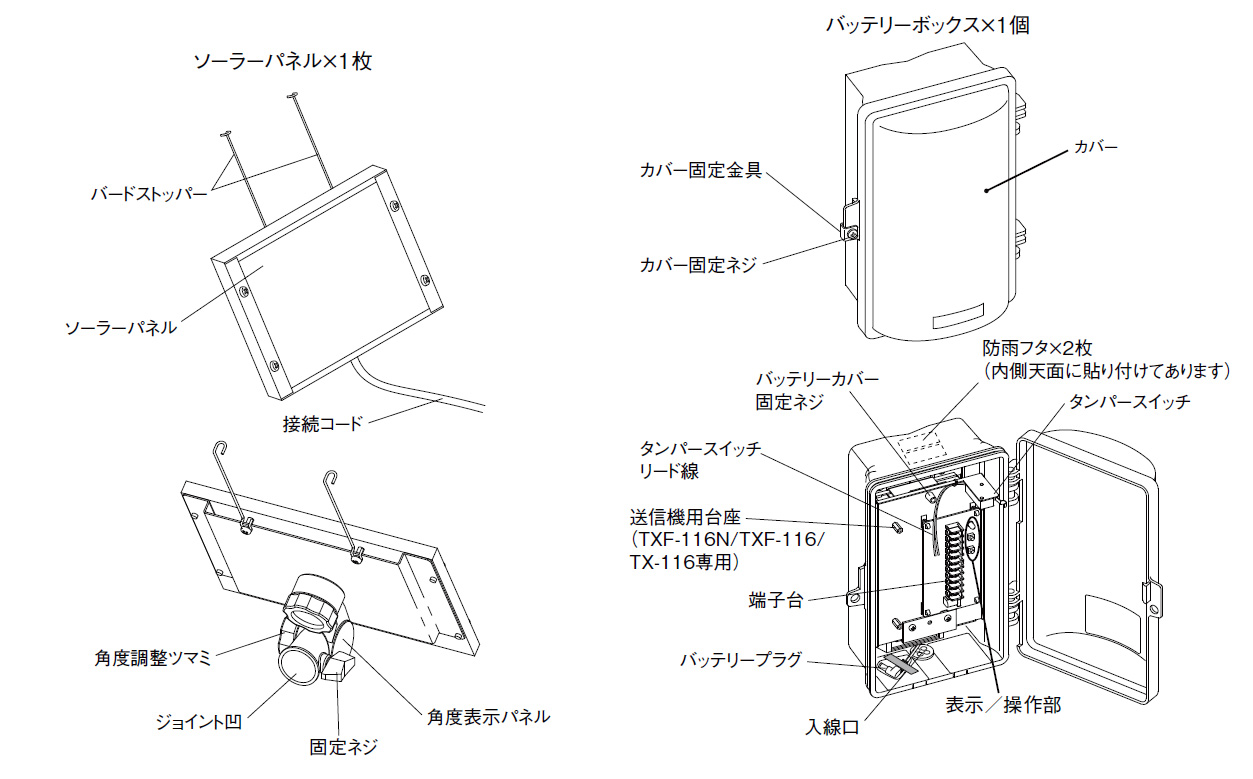

ソーラーパネルの天面にはバードストッパーを装備し、鳥の糞による発電効率の低下を防止。また、バッテリー電圧の低下を知らせる「電池切れ表示」や、本体へのいたずらを検知する「タンパー出力」を搭載し、システムの信頼性を高めています。

    選定時に評価したい強み
    自律型電源： ソーラーパネルと専用電池により、完全無電源地帯での運用が可能
防鳥機構： バードストッパー標準装備で、メンテナンス負荷を軽減
施工性： 単管パイプ対応ブラケットにより、仮設現場への設置が非常に容易
安全性： 電池切れ表示とタンパー出力の2系統で異常を即座に把握



施工・設置ガイド

パネル面は必ず「真南」に向け、鉛直から「30°」の角度で設置することで、通年で最も効率的な発電が行えます。また、高圧洗浄機による直接の散水は避けてください。

確認項目	この製品での考え方
最大接続台数	赤外線センサー最大2対向、または受光器のみなら最大4台まで接続可能。
方位・角度調整	真南設置。垂直角度は1ピッチ7.5°刻みで調整可能。
バッテリー交換	専用蓄電池（BA-75）を約3年ごとに交換することを推奨。
異常検知	バッテリー電圧低下時に赤色LED点灯、およびタンパー信号出力が可能。

配線・端子仕様

端子番号	名称	内容・定格
4・5	テスト送信出力	無電圧a接点（DC24V・0.05A）
6・7・8	送信機用電源出力	TXF-116 / TX-116シリーズ対応電源
9・10	センサー用電源出力	DC 6V 12mA以下（PXB-100SW等）
11・12	ソーラーパネル入力	パネルからの接続コード（白：＋ / 黒：?）

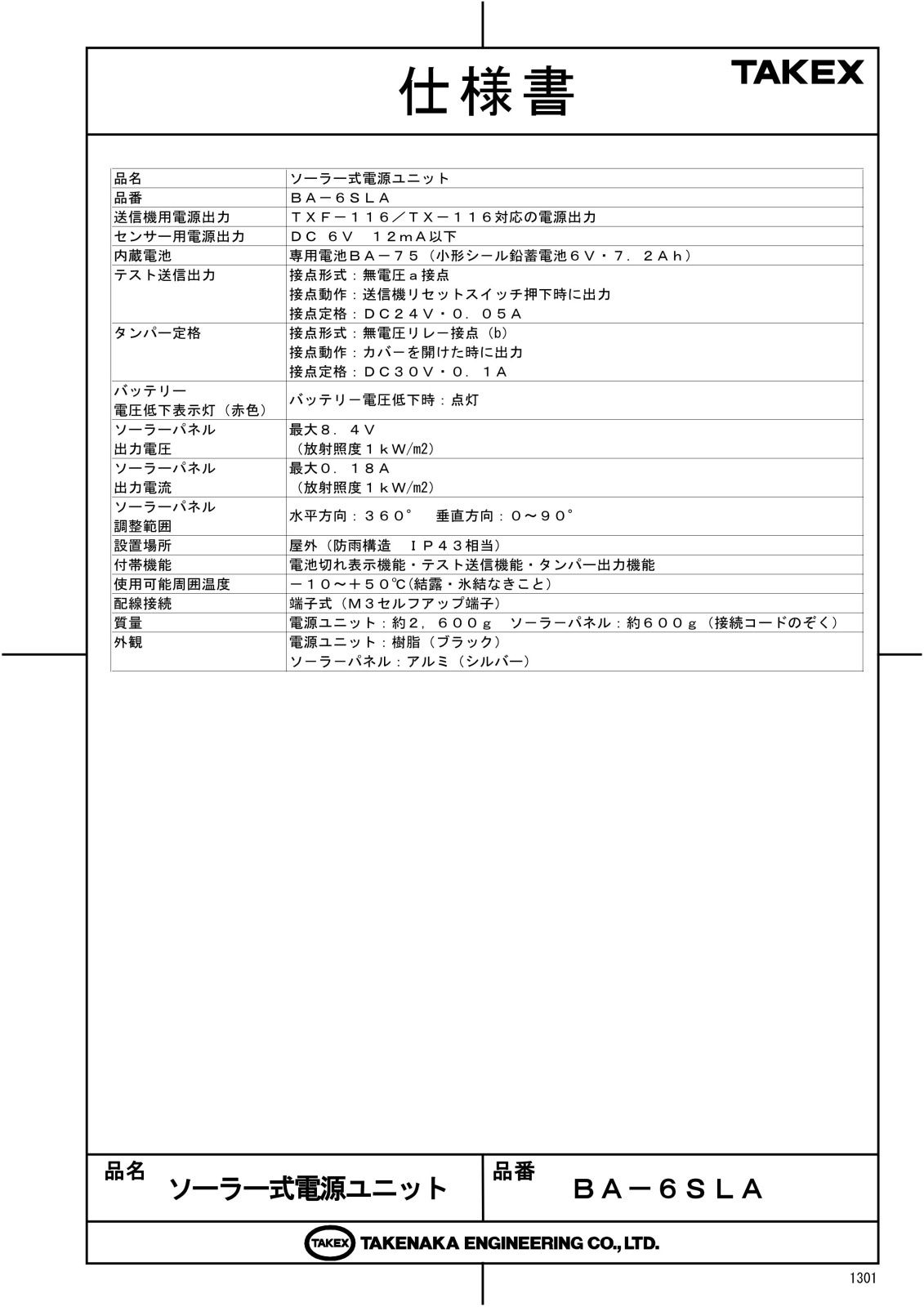

製品仕様

項目	内容
品名	ソーラー式電源ユニット
品番	ＢＡ?６ＳＬＡ
送信機用電源出力	ＴＸＦ?１１６Ｎ／ＴＸＦ?１１６／ＴＸ?１１６対応の電源出力
センサー用電源出力	ＤＣ６Ｖ　１２ｍＡ以下
内蔵電池	専用電池ＢＡ?７５（小形シール鉛蓄電池６Ｖ・７．２Ａｈ）
テスト送信出力	接点形式：無電圧 a 接点接点動作：送信機リセットスイッチ押下時に出力接点定格：ＤＣ２４Ｖ・０．０５Ａ
タンパー定格	接点形式：無電圧リレー接点（b）接点動作：カバーを開けた時に出力接点定格：ＤＣ３０Ｖ・０．１Ａ
バッテリー電圧低下表示灯（赤色）	バッテリー電圧低下時：点灯
ソーラーパネル出力電圧	最大８．４Ｖ（放射照度１ｋＷ／ｍ２）
ソーラーパネル出力電流	最大０．１８Ａ（放射照度１ｋＷ／ｍ２）
ソーラーパネル調整範囲	水平方向：３６０°　垂直方向：０?９０°
設置場所	屋外（防雨構造　ＩＰ４３相当）
付帯機能	電池切れ表示機能・テスト送信機能・タンパー出力機能
使用可能周囲温度	?１０?＋５０℃（結露・氷結なきこと）
配線接続	端子式（Ｍ３セルフアップ端子）
質量	電源ユニット：約２，６００ｇ　ソーラーパネル：約６００ｇ
外観	電源ユニット：樹脂（ブラック）ソーラーパネル：アルミ（シルバー）

FAQ

Q：どのセンサーでも接続できますか？ A：DC 6V 12mA以下のセンサーに対応しています。弊社製赤外線センサー PXB-100SW 等が推奨機種となります。

Q：ソーラーパネルの向きに指定はありますか？ A：効率よく発電するために、必ず真南に向けて設置してください。角度は30°が最適です。

Q：バッテリーの交換時期はどのくらいですか？ A：通常の使用環境で約3年に1回の交換を推奨しています。

Q：赤いLEDが点灯しましたが、どうすればよいですか？ A：バッテリー電圧の低下を知らせています。日照不足の確認や、バッテリーの寿命（3年経過）であれば新品に交換してください。

Q：雨の日でも動作しますか？ A：はい。内蔵の蓄電池に蓄えられた電力で動作を継続します。

Q：工事現場の単管パイプに取り付け可能ですか？ A：はい。直径48.6mmの標準的な単管に対応する固定金具を付属しています。

Q：完全防水ですか？ A：IP43相当の防雨構造ですが、完全防水ではありません。水中や高圧洗浄機がかかる場所には設置しないでください。

Q：バードストッパーとは何ですか？ A：ソーラーパネルに鳥が止まるのを防ぐための機構です。鳥の糞による発電効率の低下を防ぎます。

Q：バッテリー交換後に何か操作は必要ですか？ A：新しいバッテリーを接続した後、送信機リセットスイッチを約1秒間長押ししてください。

Q：1台で最大何台のセンサーまで電源供給できますか？ A：赤外線センサー（PXB-100SW等）であれば、最大2対向（投光器・受光器各2台）まで可能です。
