屋内用AHD　PTZカメラ [PTZ-920AH]

屋内用AHD　PTZカメラ [PTZ-920AH]

販売価格: 会員のみ販売

商品詳細

屋内用 AHD PTZカメラ 2メガピクセル 光学10倍ズーム 同軸UTC制御

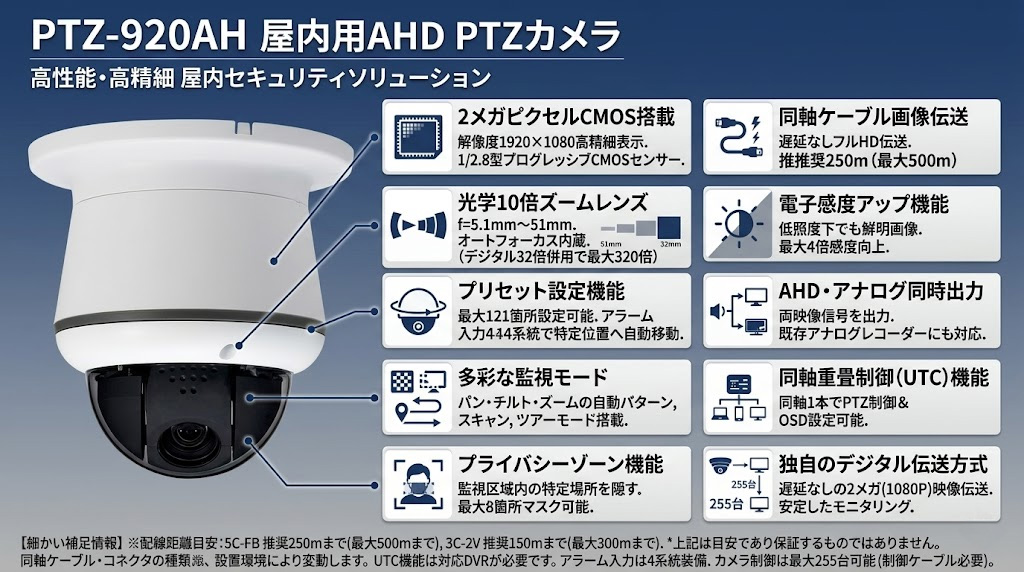

PTZ-920AH 屋内用AHD PTZカメラ

光学10倍ズームレンズと高感度STARVISセンサーを搭載した、屋内用AHDパン・チルト・ズームカメラです。フルハイビジョンの高精細な映像を同軸ケーブル1本で伝送・制御でき、既存のアナログ配線を活用した高度な監視システムの構築に最適です。

  • 型番： PTZ-920AH
  • 製品名： 屋内用AHD PTZカメラ
  • 方式 / カテゴリ： AHD 2.0 / アナログ(CVBS) ハイブリッド対応
  • 主な用途： 店舗・オフィス・倉庫の広域監視、特定エリアのズーム確認
  • 設置場所： 屋内（天井・壁面・埋込対応）
  • 主な仕様： 1/2.8型 SONY STARVIS、光学10倍、UTC対応、アラーム4入力
PTZ-920AH 屋内用AHD PTZカメラ

資料ダウンロード

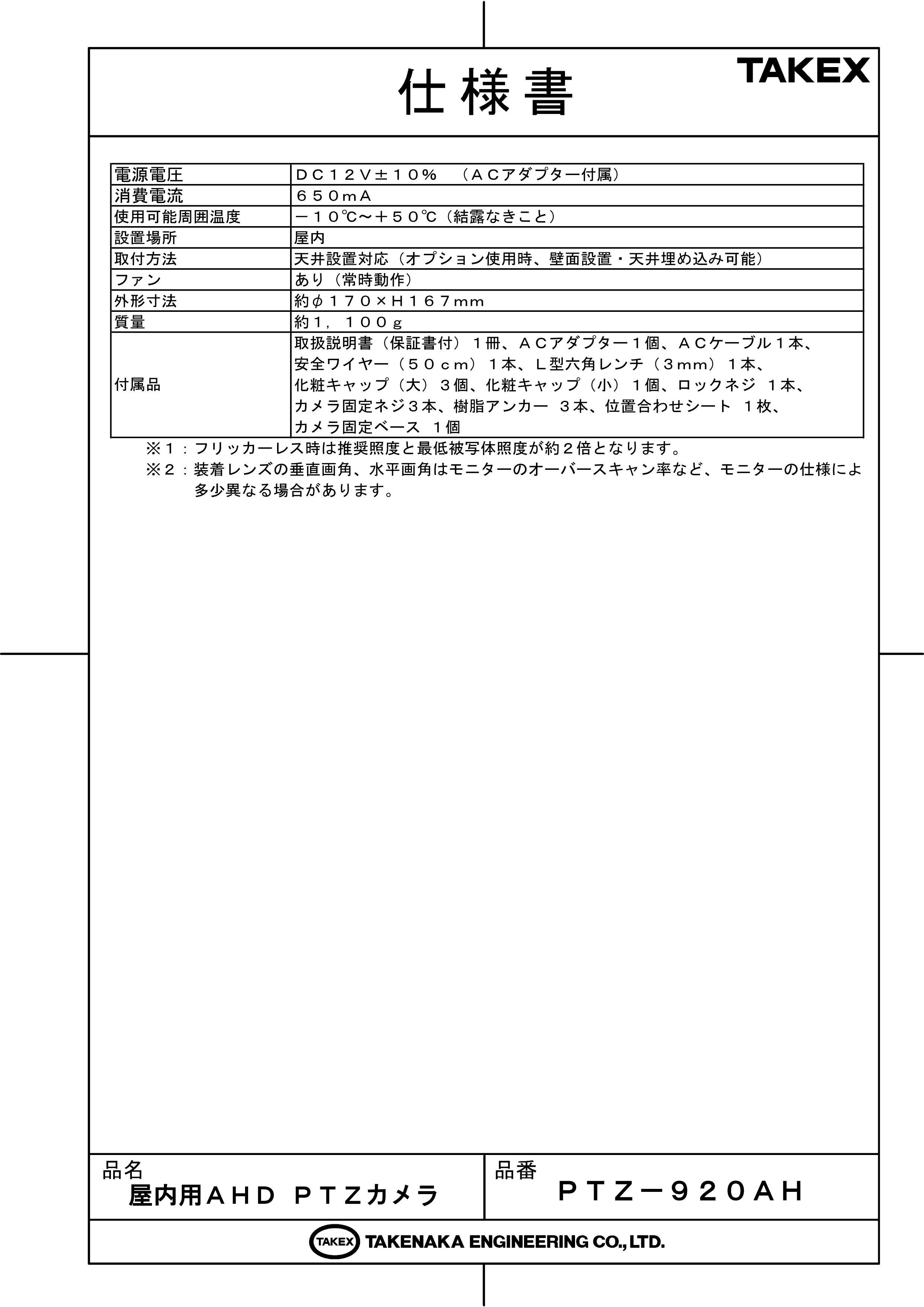

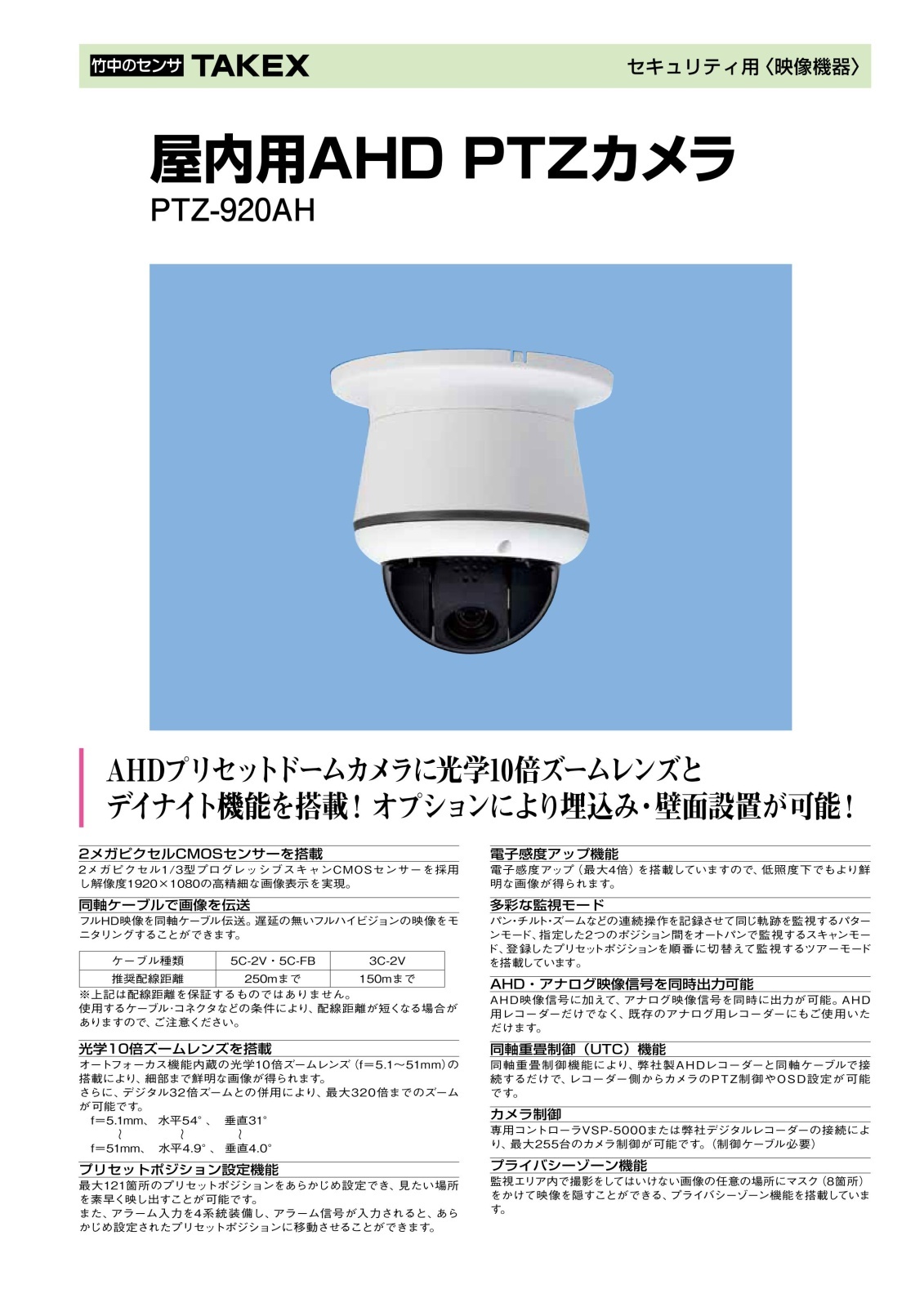

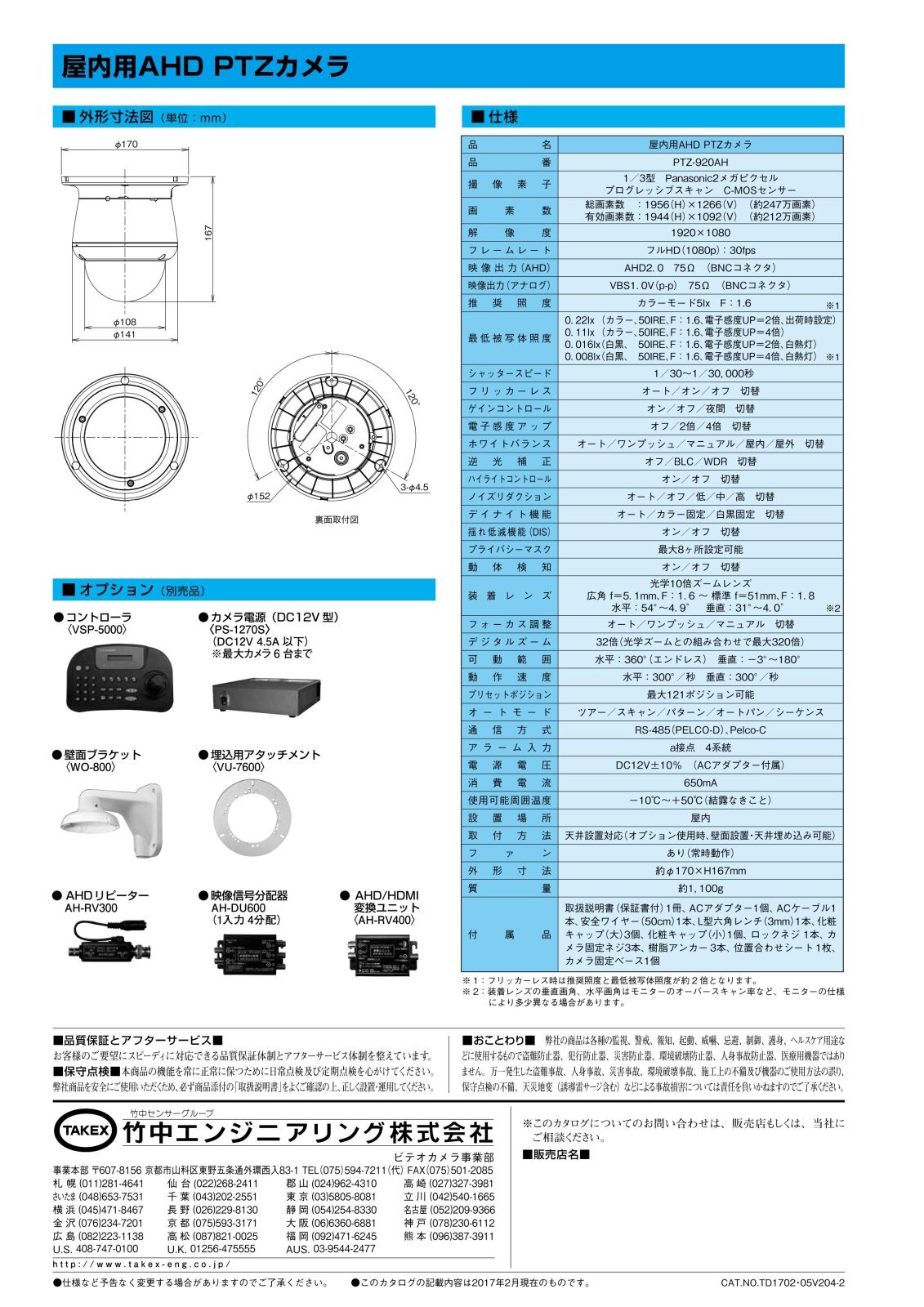

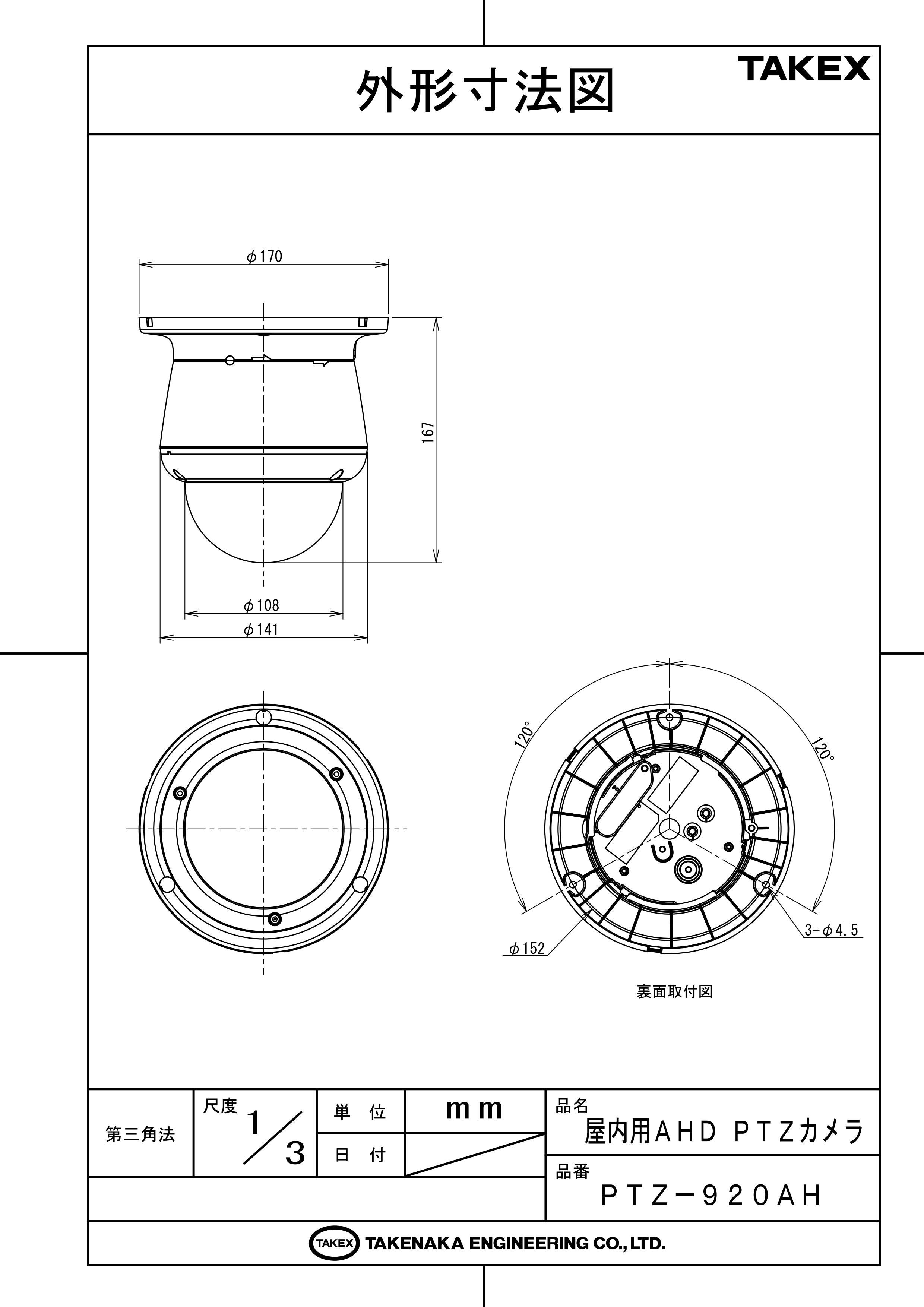

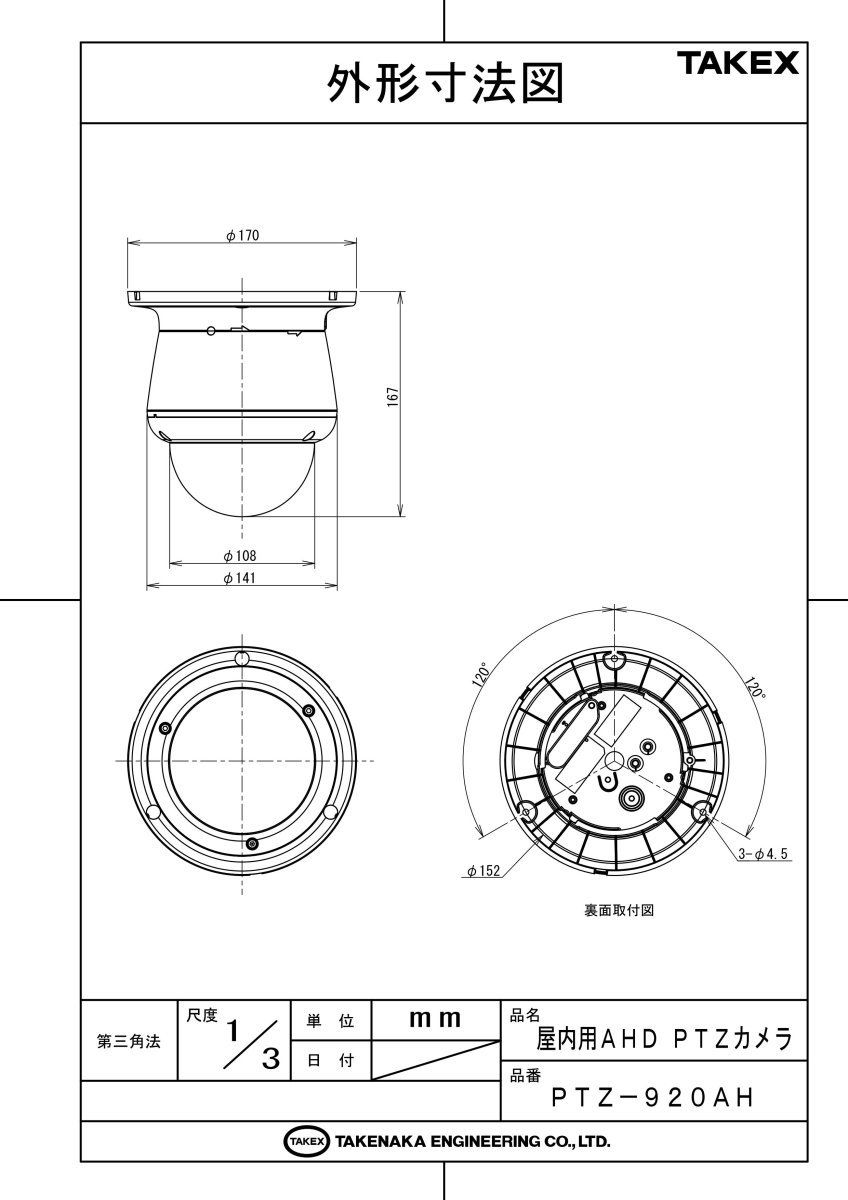

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF） 仕様変更のお知らせ（PDF）

この製品が向いている用途

  • 広範囲を見渡したい店舗やオフィスの俯瞰監視
  • レジ周辺や重要箇所の詳細ズーム確認
  • 既存の同軸配線を活かした高画質化リニューアル
  • 外部センサーと連動した自動旋回監視

導入前に確認したいポイント

  • AHD 2.0対応のレコーダーが必要（アナログ出力も可）
  • 屋内専用のため、屋外や水のかかる場所は不可
  • PTZ制御にUTCまたはRS-485配線が必要
  • 天井の強度が本体質量（1.1kg）に耐えられるか

特長

高感度・高解像度撮像テクノロジー

1/2.8型 SONY STARVIS C-MOSセンサーを搭載。フルHD（1080p）の解像度を確保しつつ、電子感度アップ機能（最大4倍）により最低被写体照度0.0015 lx（白黒時）という極低照度環境下での監視を実現しています。暗所でもノイズの少ない鮮明な映像を提供します。

光学10倍ズームレンズを搭載

オートフォーカス機能内蔵の光学10倍ズームレンズ（f=5.1〜51mm）を搭載。細部まで鮮明な画像が得られます。さらにデジタル32倍ズームとの併用により、最大320倍までのズームが可能です。広角から望遠まで、1台で幅広い監視ニーズに応えます。

同軸重畳制御（UTC）による簡単制御

同軸重畳制御機能により、弊社製AHDレコーダーと同軸ケーブルで接続するだけで、レコーダー側からカメラのPTZ制御やOSD（画面上メニュー）設定が可能です。専用の制御線を敷設する手間が省け、施工コストを削減できます。

AHD・アナログ映像信号を同時出力可能

AHD映像信号に加えて、アナログ（CVBS）映像信号を同時に出力可能です。最新のAHDレコーダーだけでなく、既存のアナログモニターやレコーダーにも接続できるため、段階的なシステム更新にも柔軟に対応します。

高度な自動巡回監視機能

最大121箇所のプリセットポジション設定に加え、パン・チルト・ズームの連続操作を記憶する「パターンモード」、指定2点間を往復する「スキャンモード」、登録地点を順番に巡回する「ツアーモード」を搭載。無人での高度な自動監視が可能です。

外部センサー連動アラーム入力

アラーム入力を4系統装備。外部の赤外線センサーや接点信号が入力されると、あらかじめ設定されたプリセットポジションへカメラを強制的に旋回させることができます。異常発生時の確実な録画をサポートします。

逆光環境に強いWDR（ワイドダイナミックレンジ）

明暗差の激しい窓際やエントランスでも、白飛びや黒つぶれを抑えるWDR機能を搭載。また、夜間の車のヘッドライト等の強光源をマスクするHLC（ハイライトコントロール）機能も備え、あらゆる光条件下で最適な視認性を確保します。

高速・高精度なPTZ駆動機構

パン（水平）360°エンドレス回転、チルト（垂直）-1°〜180°の広範囲を、最大300°/秒の高速駆動で旋回。見たい場所へ瞬時にカメラを向けることができ、ターゲットの追尾や複数ポイントの高速監視を可能にします。

プライバシーゾーンとDIS（揺れ補正）機能

撮影してはいけない場所にマスクをかけるプライバシーゾーン機能（最大8箇所）を搭載。また、電子的な揺れ補正（DIS）機能を備えており、微細な振動がある場所での映像の乱れを軽減します。

多様な取付方法に対応

標準の天井設置に加え、別売のオプション金具を使用することで、壁面設置や天井埋込設置にも対応します。建物の構造や意匠に合わせて最適な設置方法を選択可能です。

選定時に評価したい強み

  • 高感度センサー： SONY STARVIS採用による圧倒的な低照度性能
  • 操作性： 同軸1本で映像と制御が完結するUTCプロトコル対応
  • 柔軟性： AHD/アナログ同時出力による新旧システム混在への対応
  • 信頼性： 最大300°/秒の高速駆動と耐久性の高い可動部設計

施工・設置ガイド

本機は精密な可動部を持つため、設置時には以下の項目を遵守してください。

確認項目 この製品での考え方・注意点
配線距離（5C-FB） AHD信号：推奨250mまで（最大500m）。距離延長時は電圧降下に注意してください。
電源仕様 DC12V ±10%（650mA）。カメラ端での実測電圧が10.8Vを下回らないようにしてください。
UTC制御 レコーダー側がPelco-CまたはAHD UTCプロトコルに対応している必要があります。
取付強度 本体質量約1.1kg。石膏ボード等にはアンカーを使用し、必ず安全ワイヤーを固定してください。

推奨配線距離とケーブル仕様

ケーブル種類 推奨配線距離 最大配線距離
5C-2V / 5C-FB 250mまで 500mまで
3C-2V 150mまで 300mまで

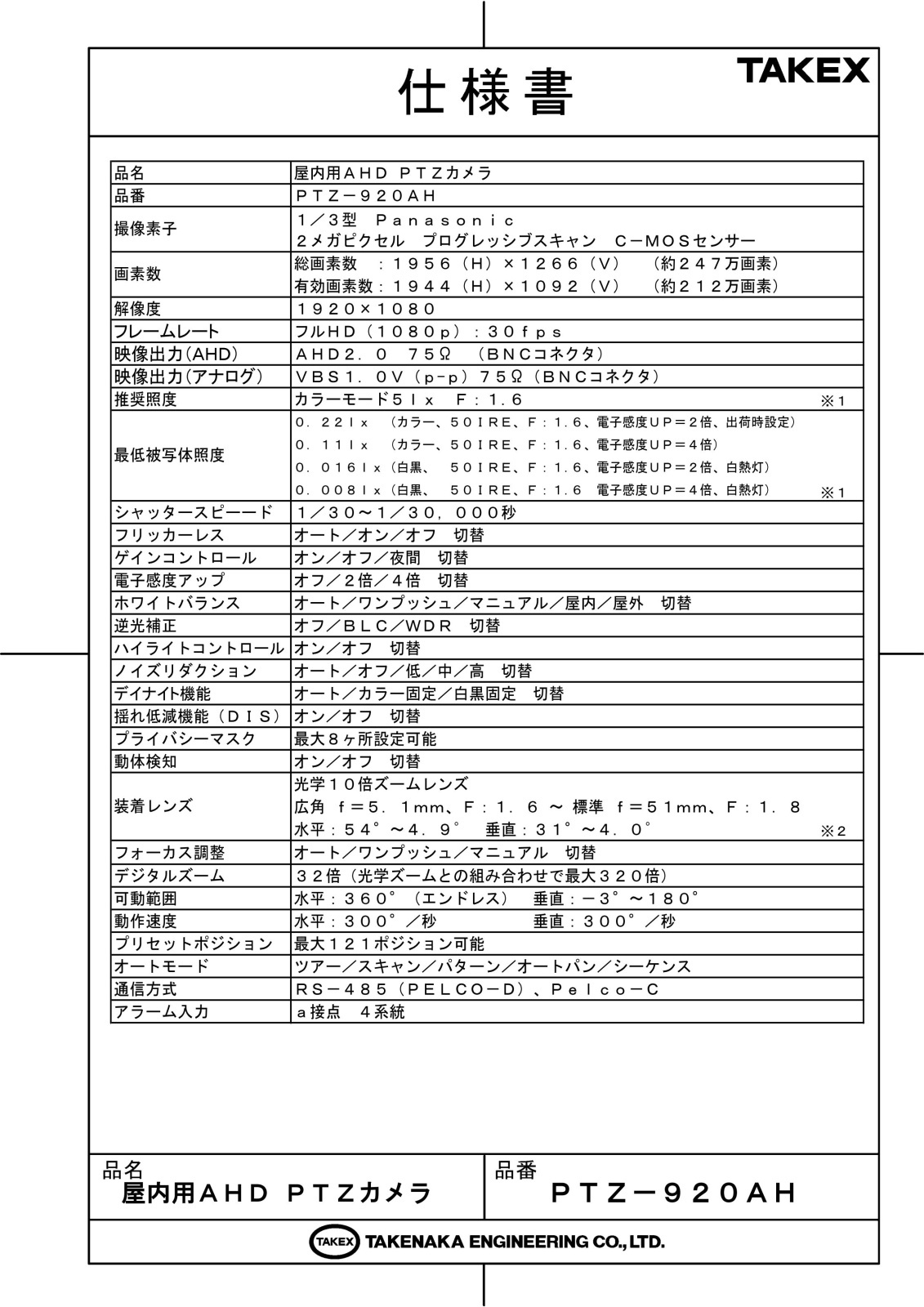

製品仕様

項目 内容
品名屋内用AHD PTZカメラ
品番PTZ-920AH
撮像素子1/2.8型 SONY STARVIS 2メガピクセル プログレッシブスキャン C-MOSセンサー
有効画素数1945 (H) × 1097 (V) （約213万画素）
解像度1920×1080 (1080p / 30fps)
映像出力AHD2.0 75Ω (BNC) / VBS 1.0V (p-p) 75Ω (BNC) 同時出力可
最低被写体照度カラー：0.2 lx (感度UPオフ) / 0.05 lx (感度UP 4倍)
白黒：0.005 lx (感度UPオフ) / 0.0015 lx (感度UP 4倍)
レンズ光学10倍ズームレンズ (f=5.1mm, F:1.6 〜 f=51mm, F:1.8)
画角水平：54°〜4.9° 垂直：31°〜4.0°
デジタルズーム32倍 (光学併用最大320倍)
可動範囲水平：360° (エンドレス) 垂直：-1° 〜 180°
動作速度水平：300°／秒 垂直：300°／秒
プリセット最大121ポジション
通信方式RS-485 (PELCO-D)、Pelco-C (UTC)
アラーム入力a接点 4系統
画像補正フリッカーレス、WDR、HLC、3DNR、DIS、プライバシーマスク
電源 / 消費電流DC12V±10% / 650mA (ACアダプター付属)
使用環境－10℃〜＋50℃ （結露なきこと）
外形寸法 / 質量約 φ170 × H167 mm / 約 1,100 g
付属品取扱説明書、ACアダプター、ACケーブル、安全ワイヤー、六角レンチ、化粧キャップ、カメラ固定ベース、位置合わせシート等

FAQ

Q：既存のアナログレコーダーで使用できますか？ A：はい、可能です。AHD出力だけでなく、従来のアナログ（VBS）出力端子を備えているため、既存のアナログシステムでも動作します。
Q：ズームや旋回の操作はどうやって行いますか？ A：対応するAHDレコーダーのUTC機能を使って同軸経由で操作するか、RS-485端子に専用コントローラーを接続して操作します。
Q：夜間でも撮影できますか？ A：はい、デイナイト機能を搭載しており、低照度時には白黒モードに切り替わり高感度な撮影が可能です（最低照度0.0015 lx）。赤外線LEDは内蔵していません。
Q：屋外に設置できますか？ A：いいえ、本機は屋内専用仕様です。屋外への設置は故障の原因となりますのでお控えください。
Q：UTC制御が効かない場合はどうすればいいですか？ A：レコーダー側のプロトコル設定が「Pelco-C」または「UTC」になっているか確認してください。また、同軸ケーブルの距離が極端に長い場合や中継器を入れている場合は制御できないことがあります。
Q：ACアダプターは付属していますか？ A：はい、専用のACアダプターとACケーブルが標準で付属しています。
Q：旋回スピードは調整できますか？ A：マニュアル操作時はジョイスティックの倒し具合で調整可能です。プリセット移動時は最大300°/秒の高速で移動します。
Q：特定の場所を自動で順番に映すことはできますか？ A：「ツアーモード」を使用することで、あらかじめ登録した複数のポイントを自動で巡回監視することができます。
Q：壁に取り付けることは可能ですか？ A：標準では天井設置用ですが、別売の壁面取付ブラケット等を使用することで壁面への設置も可能です。
Q：電源を延長する場合、どのくらいの太さの線が必要ですか？ A：配線距離によりますが、10m程度であればφ0.65mm以上、30mであればφ0.90mm以上を推奨します。電圧降下にご注意ください。
