IP画像送信コントローラ [C-708VI]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

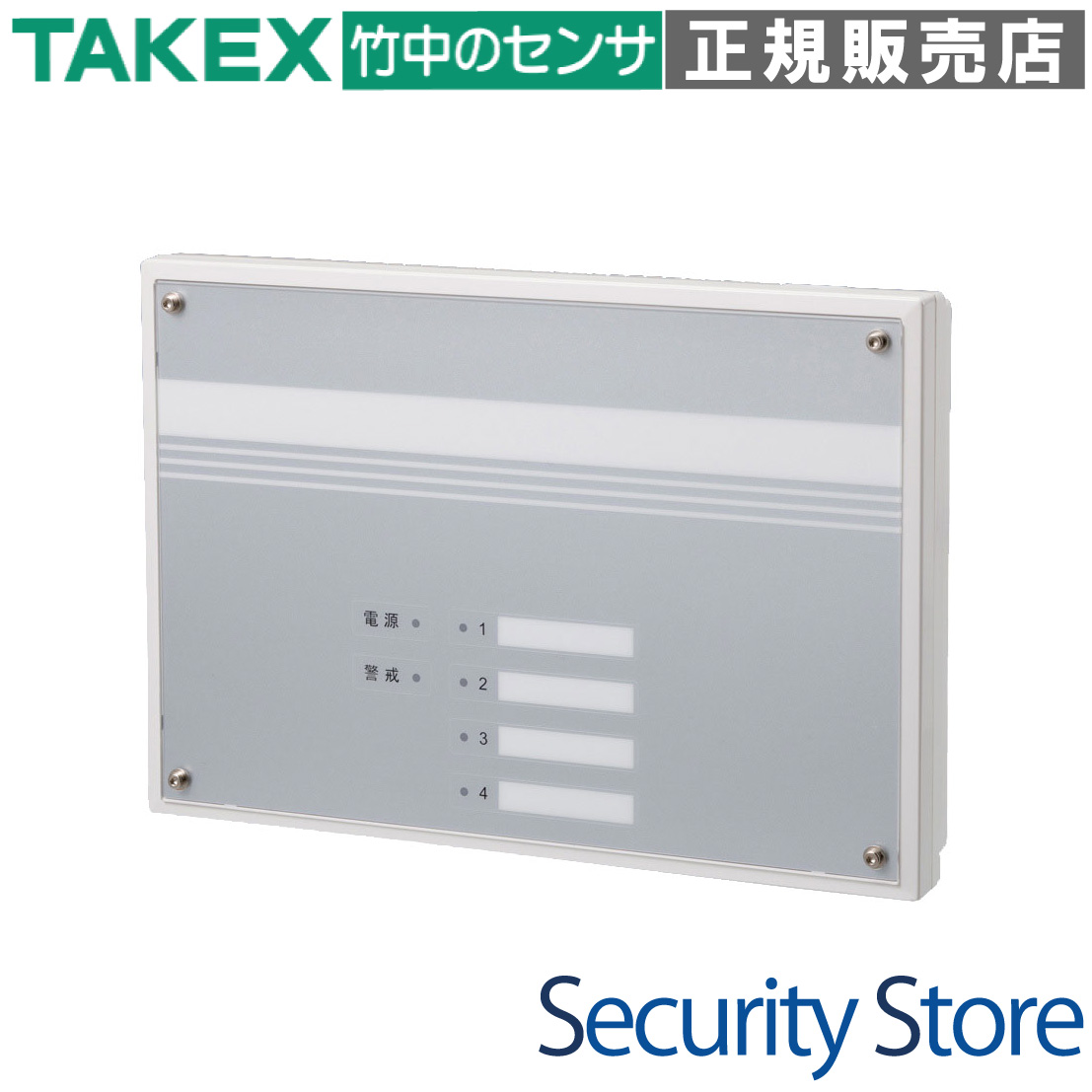

竹中エンジニアリング IP画像送信コントローラ遠隔監視ハイブリッド対応屋内用

C-708VI IP画像送信コントローラ

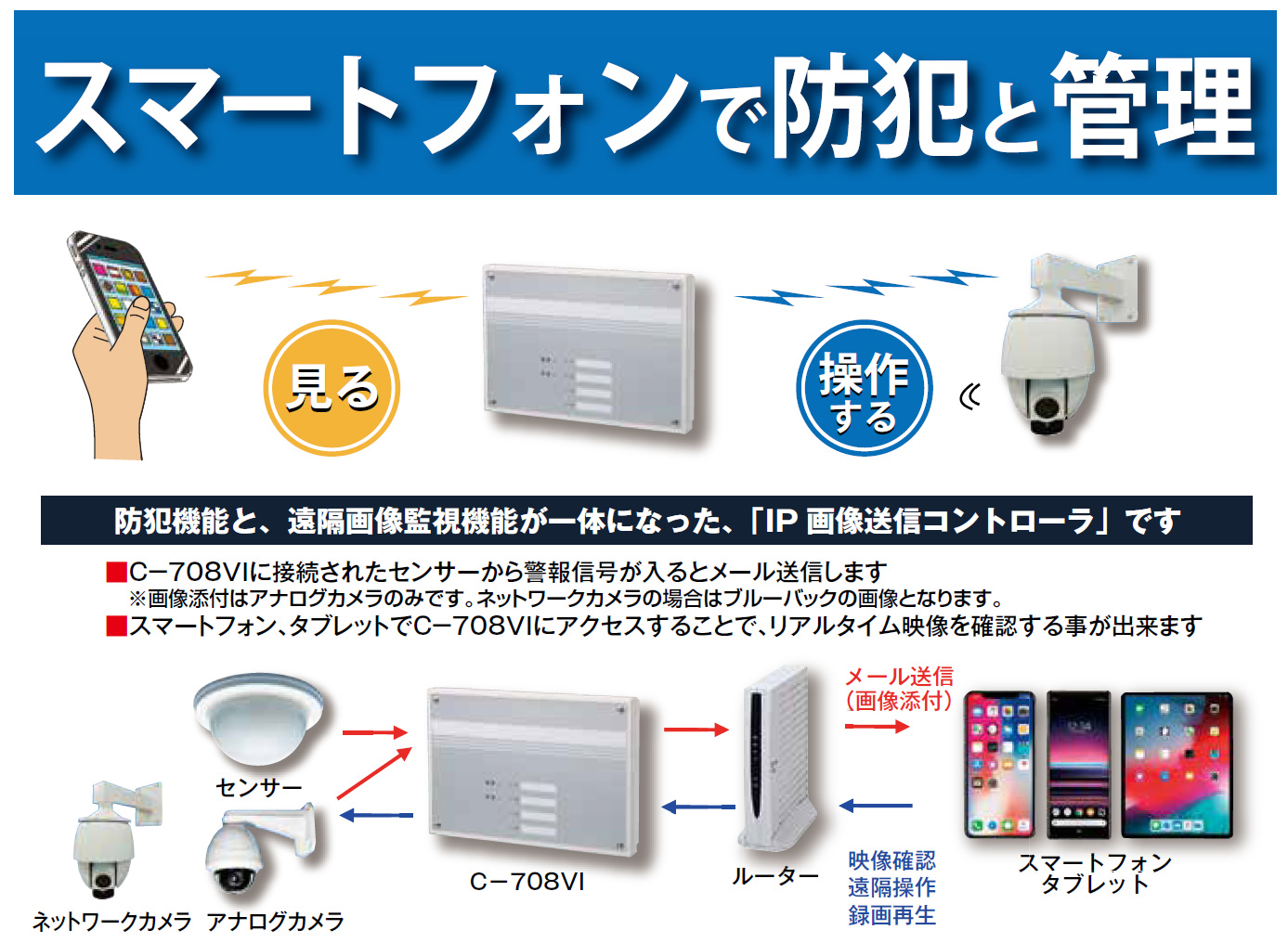

C-708VIは、アナログカメラ4台とネットワークカメラ4台の計8台を統合管理し、スマートフォンやPCからリアルタイムで遠隔監視・制御を可能にするハイブリッド型の画像送信コントローラです。防犯コントローラ機能と画像送信機能が一体化しており、センサー連動のメール通報や双方向通話など、高度なセキュリティ運用を1台で実現します。

型番： C-708VI
製品名： IP画像送信コントローラ
対応カメラ： アナログカメラ(NTSC)4台＋ネットワークカメラ4台
主な用途： 店舗・営業所・駐車場の遠隔監視、自主防犯システムの構築
通知機能： 警報時メール送信（静止画像添付対応）、音声威嚇・通話
電源： DC12V（専用ACアダプタまたはDC10V〜14V入力）

資料ダウンロード

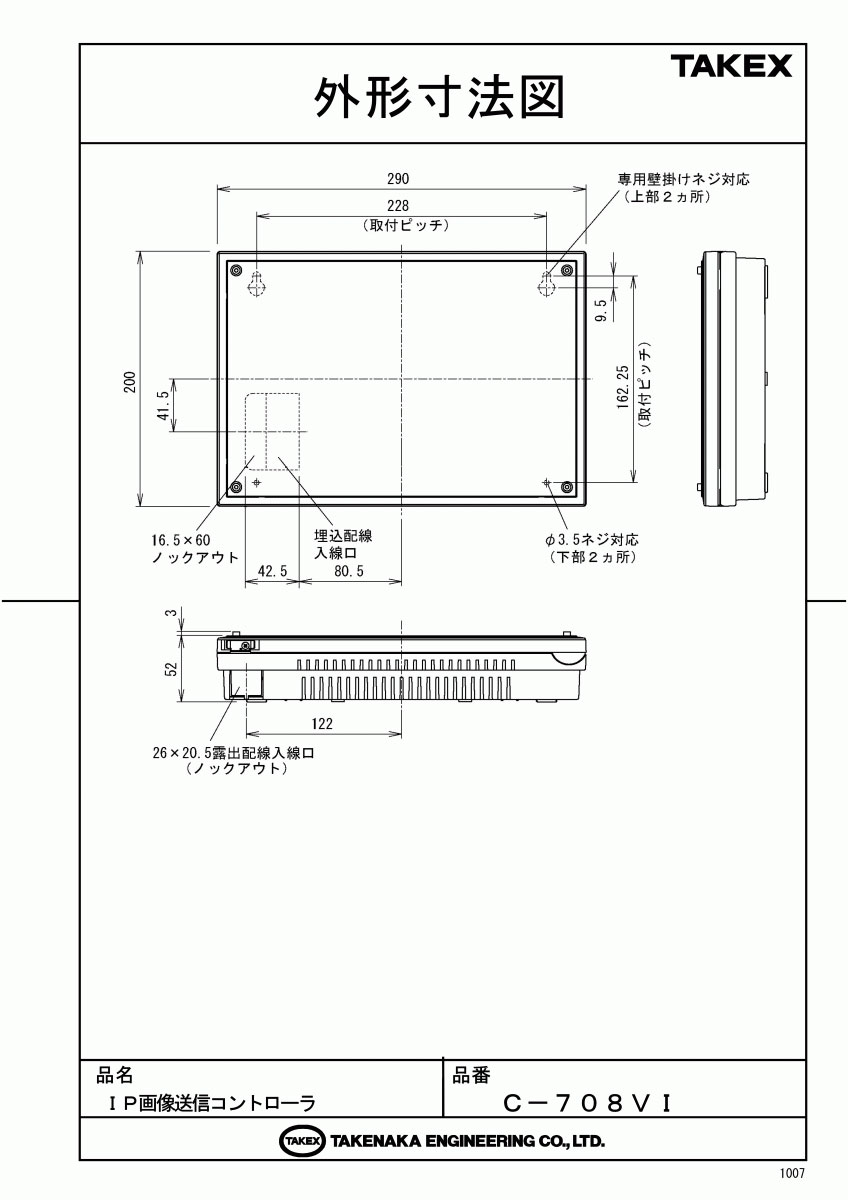

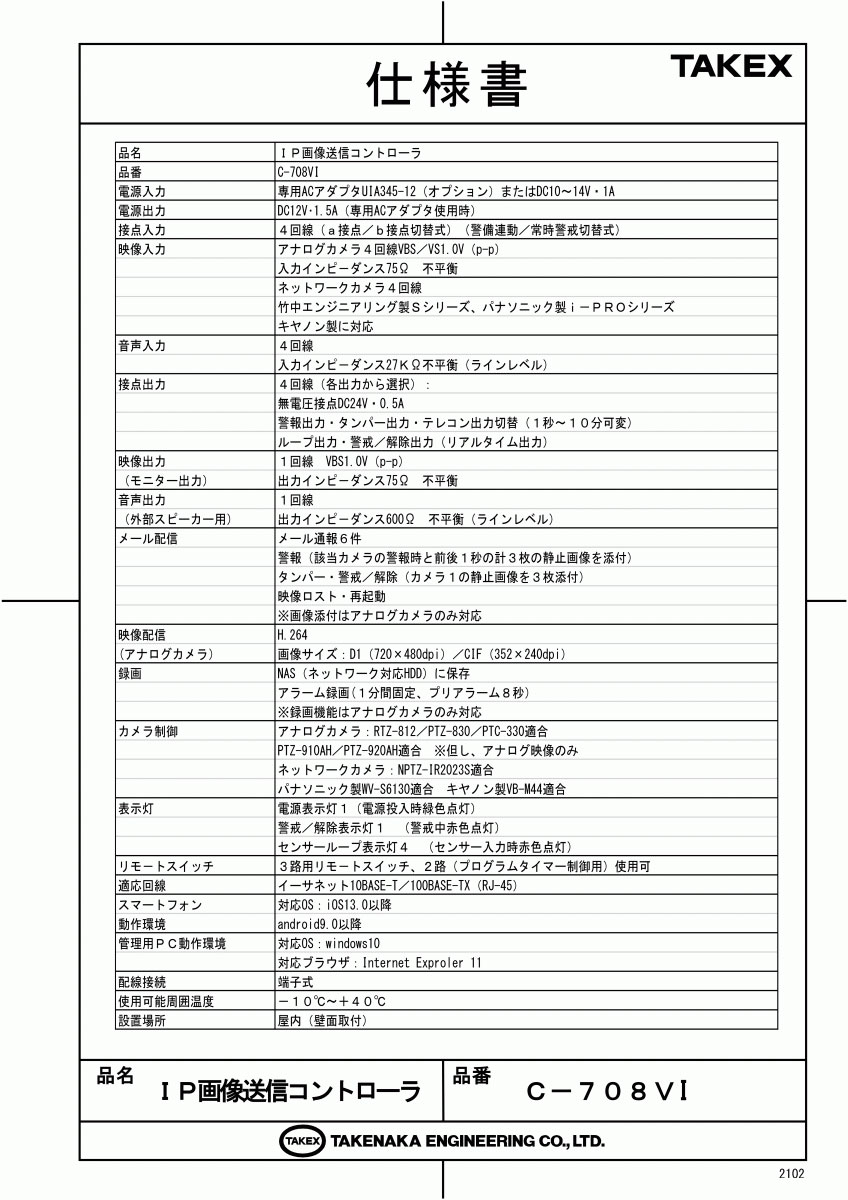

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

複数店舗や拠点の画像一括管理
既存のアナログカメラ資産を活かしたIP化
センサー検知と連動した確実な遠隔画像確認
夜間や無人拠点の音声威嚇・双方向通話運用

導入前に確認したいポイント

固定IPアドレスまたはDDNSの契約が必要です
画像添付通報はアナログカメラ接続時のみ有効です
ネットワークカメラは指定の適合機種をご確認ください
録画には別途NAS（ネットワークハードディスク）が必要です

特長

アナログ・IPカメラのハイブリッド監視

従来のアナログカメラ（NTSC信号）4台と、最新のネットワークカメラ4台を同時に接続・管理できます。既設のアナログシステムを有効活用しながら、高画質なネットワークカメラを追加するといった柔軟なシステムアップが可能です。

スマートフォン・タブレット専用アプリによる高い操作性

iOSおよびAndroid対応の専用アプリケーションにより、外出先から直感的にカメラ映像を確認できます。最大25拠点まで登録可能なため、支店や営業所の映像をシームレスに切り替えて管理することが可能です。

PTZカメラの遠隔操作に対応

接続されたPTZカメラの旋回（パン・チルト）やズームを、遠隔地のPCやスマートフォンから直接操作できます。アナログカメラ・ネットワークカメラ双方の適合機種に対応しており、現場の状況を詳細まで追跡可能です。

音声による双方向コミュニケーション

ハンズフリーモードを搭載しており、現地の音を聞くだけでなく、スマートフォンから肉声で威嚇したり、現場の人間と会話したりすることが可能です。集音マイクや外部スピーカーを接続することで、防犯効果を高めます。

センサー連動の画像添付メール通報

センサー入力（4回線）と連動し、警報発生時に1秒ごとの静止画像を3枚添付してメール送信します。異常発生時の状況を即座に視覚的に把握できるため、空報への対応や初動の判断を迅速化します（※画像添付はアナログカメラのみ）。

NASへのアラーム録画機能

市販のネットワークハードディスク（NAS）へ、警報発生前後の映像を約1分間録画することが可能です。スマートフォンから警報履歴を検索し、保存された録画画像を再生・確認できるため、証拠能力の向上に寄与します。

最大25拠点のマルチマネジメント

1つのアプリ画面上で、全国に点在する支店や店舗など最大25カ所をリスト管理できます。必要に応じて各拠点の映像へ瞬時にアクセスできるため、多店舗展開している企業様の集中管理用途に最適です。

    選定時に評価したい強み
    統合管理： アナログとIPの混在環境を1台のコントローラで完結。
即時性： センサー発報から画像添付メール送信までを自動化。
拡張性： 4入力4出力の接点を備え、多様な周辺機器と連携可能。
利便性： DDNS対応により、固定IPがない環境でも運用相談が可能。



施工・設置ガイド

本機は屋内壁掛式です。確実な運用のため、以下の施工基準を推奨します。

確認項目	この製品での考え方
設置高さ	操作および視認性を考慮し、床面から本体下端まで130cmを推奨します。
メンテナンス空間	排熱およびカバー脱着のため、本体上部に50cm以上の空間を確保してください。
取付壁面	重量約2.0kgに耐える壁面を選定。強度が不足する場合は補強当て板が必要です。
配線制限	アナログ映像信号（3C-2V同軸）は最大250mを目安としてください。

配線・端子仕様（主要抜粋）

端子番号	名称	仕様・役割
1〜4	電源出力	DC12V/1.5A（専用ACアダプタ使用時のみ）。センサー等への給電用。
5, 6	電源入力	DC10V〜14V。※ACアダプタジャックとの同時使用は厳禁。
7, 13, 19, 25	映像入力	アナログカメラ1〜4ch。VBS 1.0V(p-p) 75Ω。
11-12, 17-18...	センサー入力	4回線。a接点/b接点切替式。警備連動設定が可能。
32, 34	RS-485	PTZカメラ制御用通信端子（+ / -）。
41-48	接点出力	無電圧接点4回線。DC24V 0.5A以下。警報・タンパー・警戒解除等の出力。

詳細トラブルシューティング

現象	推定原因と処置
電源LEDが点灯しない	電源の極性誤り、または電圧不足。端子電圧がDC10V-14Vの範囲か確認してください。
映像が映らない	同軸ケーブルの断線、または距離超過（250m超）。カメラ側の給電状態を確認。
外部からアクセス不可	ルーターのポート開放設定、または固定IP/DDNSの設定不備を再確認してください。
音声にノイズが混じる	非シールド線の使用。シールド付ツイストペア（CPEV-S等）への交換を推奨します。

製品仕様

項目	内容
品名	ＩＰ画像送信コントローラ
品番	Ｃ－７０８ＶＩ
電源電圧	専用ＡＣアダプタＵＩＡ３４５－１２（オプション）またはＤＣ１０Ｖ〜１４Ｖ・１Ａ
センサー用電源出力	ＤＣ１２Ｖ・１．５Ａ（専用ＡＣアダプタ使用時）
センサー信号入力	４回線（ａ接点／ｂ接点切替式）（警備連動／常時警備切替式）
映像入力（アナログ）	アナログカメラ４回線ＶＢＳ／ＶＳ１．０Ｖ（ｐ－ｐ）入力入力インピーダンス７５Ω 不平衡
映像入力（IP）	ネットワークカメラ４台（アプリに登録） ※指定機種（i-PRO、キヤノン等）に対応
音声入力	４回線入力インピーダンス２７ｋΩ不平衡（ラインレベル）
接点出力	４回線（無電圧接点ＤＣ２４Ｖ・０．５Ａ）警報・タンパー・テレコン・警戒解除等の切替式
映像出力	１回線ＶＢＳ１．０Ｖ（ｐ－ｐ）出力インピーダンス７５Ω 不平衡
音声出力	１回線出力インピーダンス６００Ω 不平衡（外部スピーカー用）
メール配信	最大６件。警報（画像添付）、タンパー、再起動、映像ロスト等を通知
録画機能	NAS（ネットワークハードディスク）へ保存（アナログカメラのみ対応）
カメラ制御	PTZ制御対応（RS-485）。弊社製およびパナソニック、キヤノン製適合機種
適応回線	イーサネット１０ＢＡＳＥ－Ｔ／１００ＢＡＳＥ－ＴＸ（ＲＪ－４５）
動作環境	温度：－１０℃〜＋４０℃（結露なきこと）屋内壁掛式
質量	約２．０ｋｇ
外形寸法	幅228mm × 高さ162.25mm（取付ピッチ）以上

FAQ

Q：ネットワークカメラは何台まで接続できますか？ A：最大4台まで接続可能です。アナログカメラ4台と合わせて、合計8台のカメラを管理できます。

Q：外出先から映像を見るには固定IPアドレスが必要ですか？ A：はい、固定IPアドレスの契約、またはDDNSサービスの利用が必須となります。

Q：スマートフォンアプリは無料ですか？ A：はい、iOS/Android用の専用アプリをご用意しており、無料でダウンロードいただけます。

Q：メール通知に画像が添付されないのですが？ A：画像添付機能はアナログカメラのみの対応となります。ネットワークカメラの画像は添付されません。

Q：録画をするためには何を用意すればいいですか？ A：市販のネットワークハードディスク（NAS）が必要です。推奨機種としてIO-DATA製HDL-AAXWシリーズがございます。

Q：モバイルルーターでの運用は可能ですか？ A：可能です。iND製のモバイルルーター（LM-200等）を推奨しておりますが、固定IP/DDNS設定が必要です。

Q：音声での威嚇はどのように行いますか？ A：アプリのハンズフリーモードを使用し、スマートフォンのマイクから声を送ることで、現地のスピーカーから音声を出すことができます。

Q：センサーとの連動はできますか？ A：はい、4つの接点入力端子があり、防犯センサーが検知したタイミングでメール通報や録画を開始させることができます。

Q：古いアナログカメラも使えますか？ A：一般的なNTSC信号（VBS 1.0Vp-p）のカメラであれば接続可能です。AHDやHD-SDI信号には直接対応していません。

Q：最大で何カ所の拠点を管理できますか？ A：アプリ上で最大25拠点まで登録し、切り替えて表示することが可能です。
