ポールアタッチメント TAKEX 竹中エンジニアリング [VBP-05B]

ポールアタッチメント TAKEX 竹中エンジニアリング [VBP-05B]

販売価格: 会員のみ販売

商品詳細

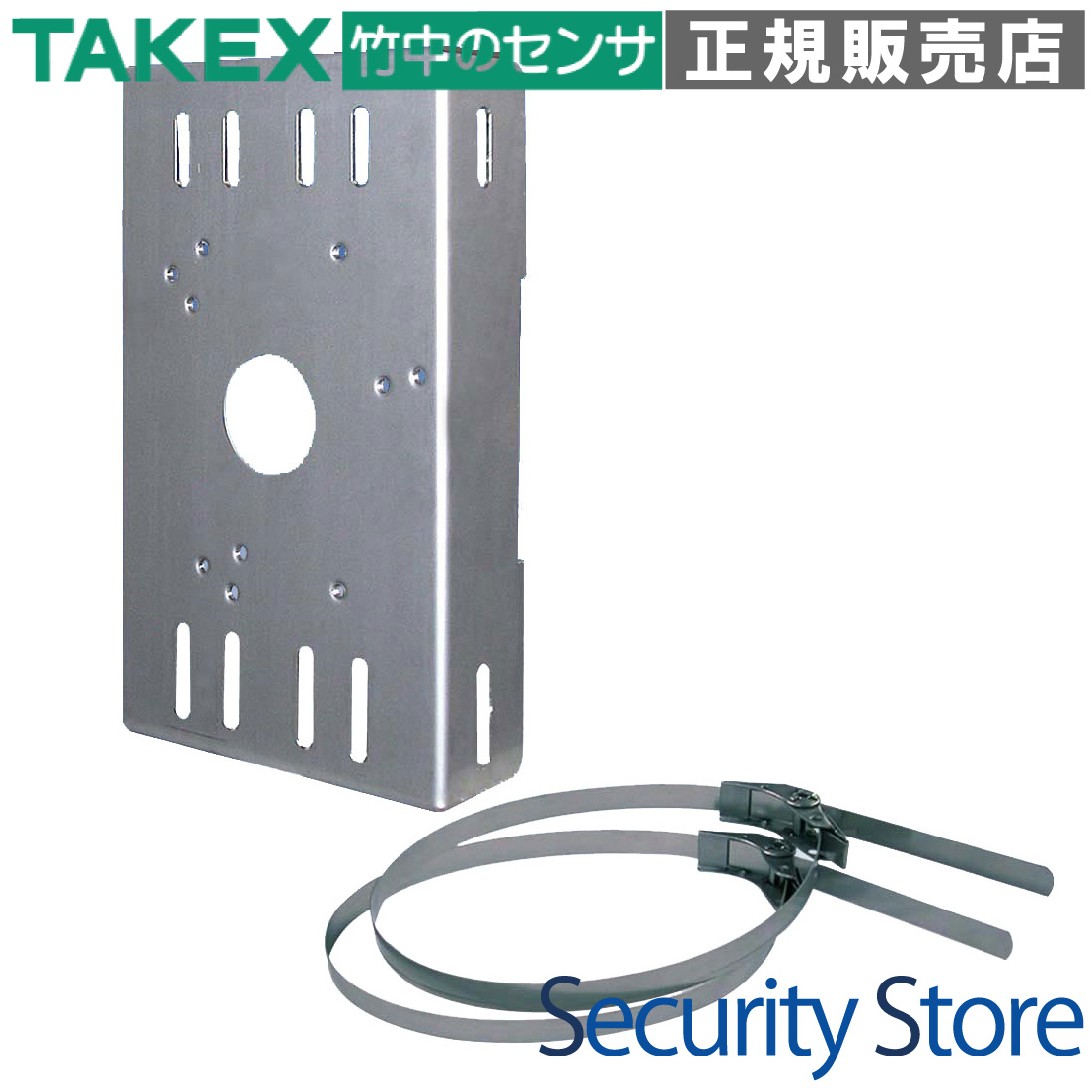

屋外ポール対応 ステンレス製 カメラアクセサリ VBP-05B

VBP-05B ポールアタッチメント

屋外のポールに防犯カメラやブラケットを強固に固定するためのステンレス製アタッチメントです。幅広いポール径（φ40〜140mm）に対応し、多数のカメラ取付ピッチを備えているため、現場での高い柔軟性を発揮します。

  • 型番： VBP-05B
  • 製品名： ポールアタッチメント
  • カテゴリ： カメラ取付用オプション（ポール取付）
  • 主な用途： 屋外ポールへのカメラ・配線ボックスの固定
  • 適合ポール径： φ40mm 〜 φ140mm
  • 材質： ステンレス

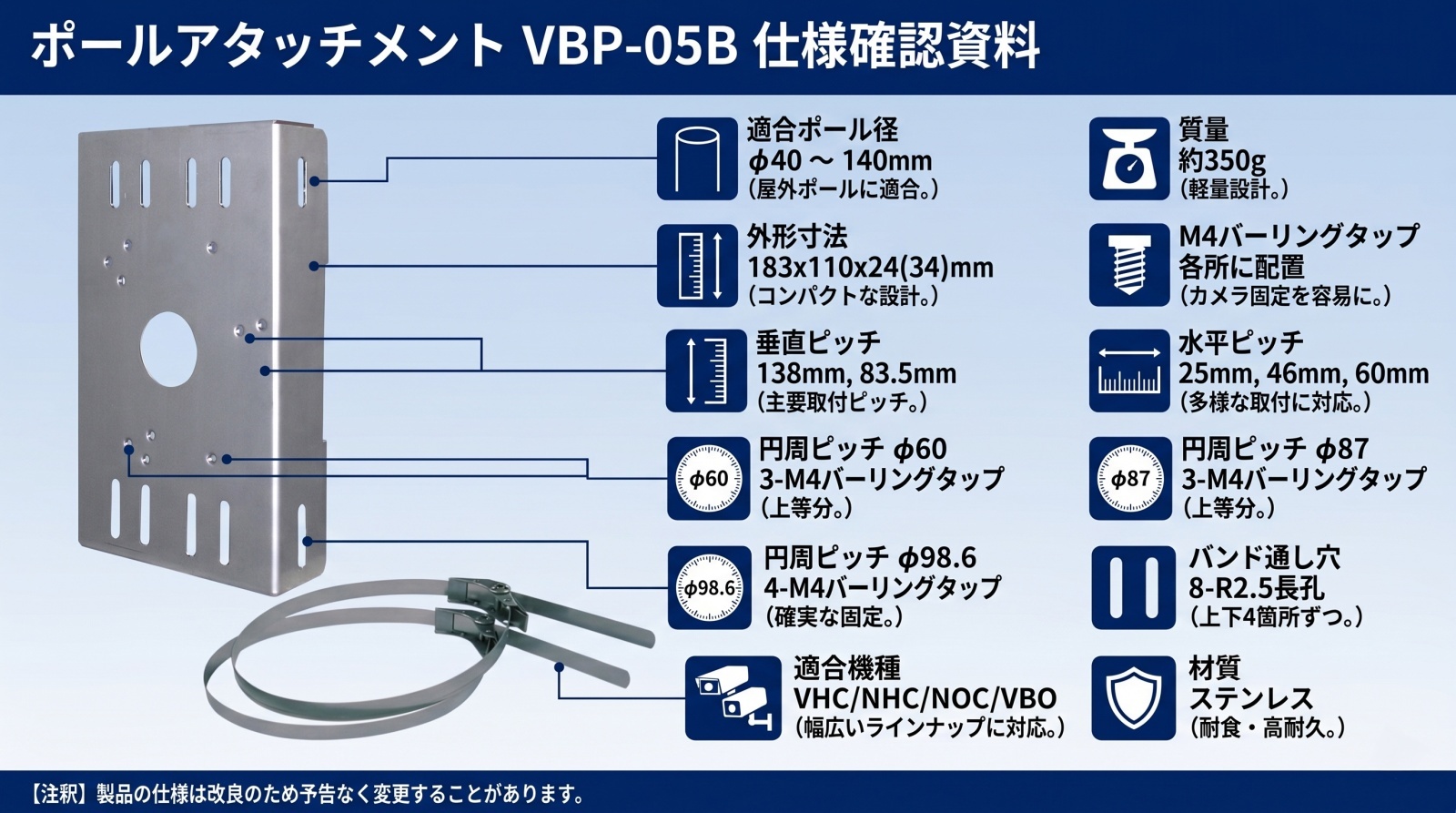

VBP-05B ポールアタッチメント

資料ダウンロード

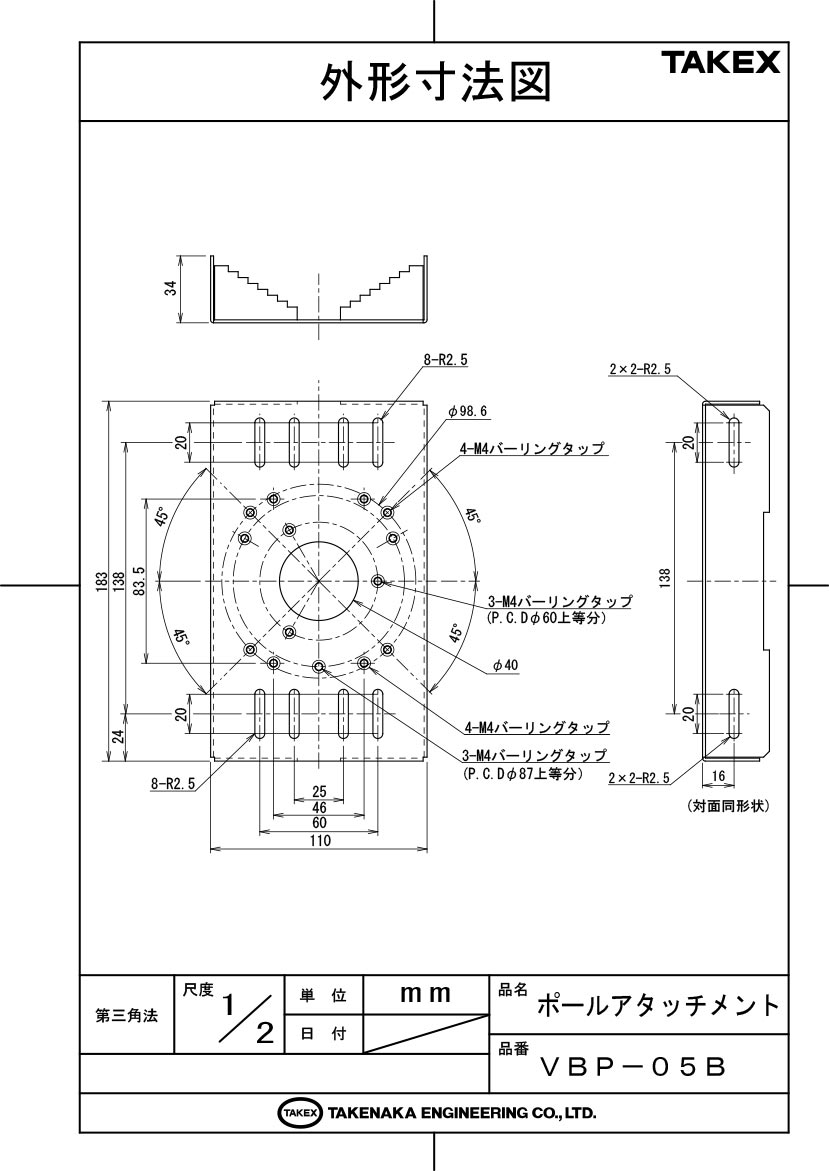

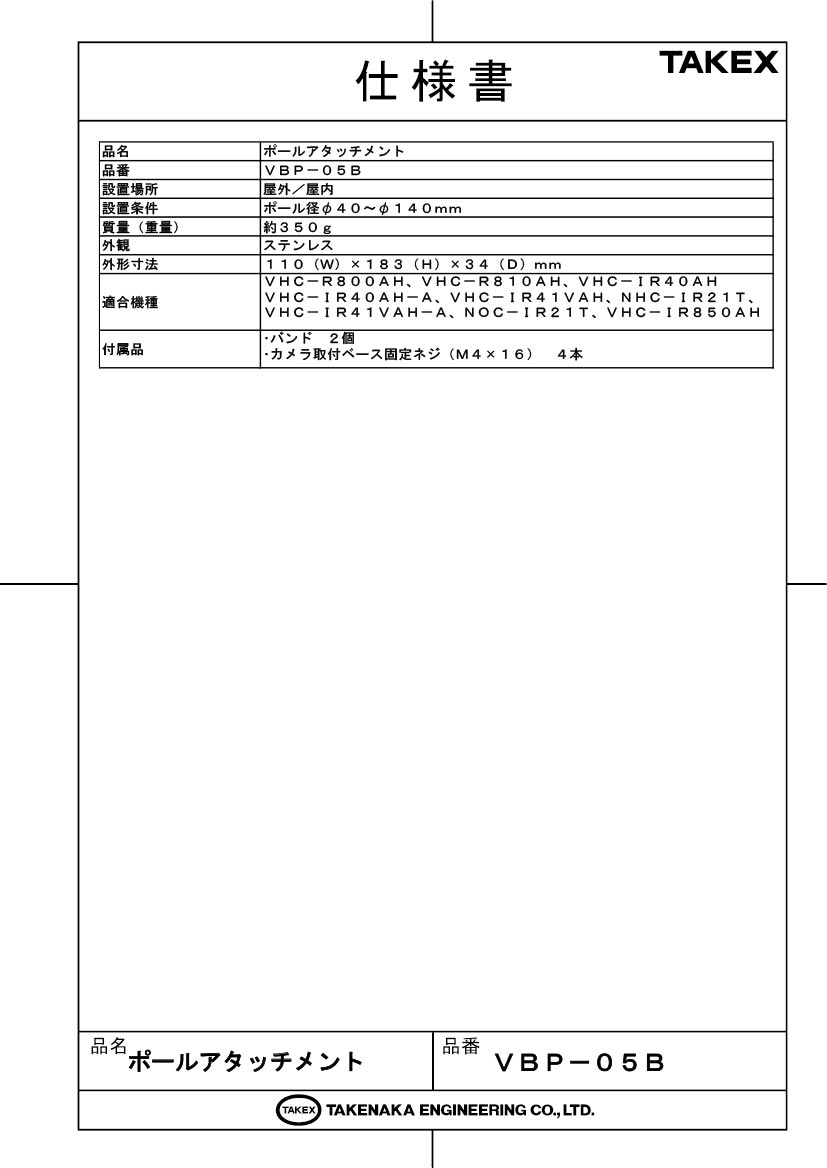

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 屋外駐車場や外構の照明ポールへのカメラ設置
  • 配線ボックス（VBOシリーズ）を介した壁面用ブラケットのポール固定
  • 隠蔽配線が必要なポール環境での施工
  • 塩害や腐食が懸念される屋外環境での長期運用

導入前に確認したいポイント

  • 取り付け対象のポール外径（φ40〜140mmの範囲内か）
  • 固定に使用するステンレスバンドの耐荷重と本数（最大8箇所まで使用可能）
  • カメラやボックス側の取付穴ピッチが本製品のM4バーリングタップに対応しているか
  • 配線経路（ポール貫通穴を利用するか、露出配線にするか）

特長

φ40〜140mmの幅広いポール径に対応

最小40mmから最大140mmまでのポール径に柔軟に対応します。一般的な街路灯、電力柱、防犯灯ポールなど、現場の様々な支柱サイズに合わせて設置が可能です。

耐食性に優れたステンレス素材を採用

本体材質にはステンレス（SUS相当）を採用。屋外の厳しい天候や湿度変化に強く、長期にわたってサビや劣化を抑え、強固な固定状態を維持します。約350gと軽量ながらも堅牢な設計です。

施工を効率化するM4バーリングタップ加工

多くの取付穴に「バーリングタップ（M4）」を施しています。背面にナットを当てる必要がなく、前面からボルトを通すだけで確実な固定ができるため、高所作業などの不安定な現場でも効率的に施工が行えます。

多彩なカメラ・ブラケット取付ピッチ

垂直方向（138mm/83.5mm）、水平方向（25mm〜60mm）、さらに円周ピッチ（P.C.D φ60/φ87/φ98.6）など、多数のネジ穴を配置。VHCシリーズやNHCシリーズなど、幅広い機種の直接取付やベース取付に対応しています。

配線ボックス「VBO-01B/01/01C」との高い親和性

専用の配線ボックス「VBO-01B」等と組み合わせることが可能です。ボックスを介することで、カメラの接続コネクタを保護し、見た目もスマートな「ボックス＋ポール取付」が容易に実現できます。

隠蔽配線をサポートする中央φ40通線孔

アタッチメント中央にφ40mmの大きな開口部を設けています。ポール内部からケーブルを引き出す「隠蔽配線」の際に、ケーブルの曲げ半径に余裕を持たせつつ、美観を損なわない配線処理が可能です。

選定時に評価したい強み

  • 高い汎用性： 1台で様々なカメラ機種とポール径に対応でき、在庫や選定の手間を削減。
  • 施工性： バーリングタップにより一人での取り付け作業もスムーズ。
  • 耐久性： 屋外設置に必須のステンレス製。長期のシステム信頼性を確保。
  • 多点固定： 合計8箇所のバンド通し穴により、揺れや落下の不安を解消。

施工・設置ガイド

本製品はステンレスバンド（別途ご用意ください）を使用してポールに締め付けます。バンド穴は上下に4箇所ずつ配置されており、設置物の重量に合わせて適切な本数を使用してください。

確認項目 この製品での考え方
ネジの突き出し バーリングタップを使用する際、ネジが長すぎると背面のポールに干渉します。適切な長さのM4ネジを選定してください。
配線処理 中央の通線穴を利用する場合は、ポール側のバリ取りと防水処理（グロメット等）を併せて検討してください。
取付方向 P.C.D（円周ピッチ）を利用する場合、カメラのレンズ向きとケーブル引き出し位置を考慮して、地上で仮組み確認することを推奨します。

製品仕様

項目 内容
品名 ポールアタッチメント
品番 VBP-05B
設置場所 屋外ポール
設置条件（ポール径） φ40mm 〜 φ140mm
材質 ステンレス
質量 約350g
外形寸法 183（高） × 110（幅） × 24（奥行） mm
※上部突出部含め最大奥行34mm
通線穴 中央 φ40mm
ネジ穴仕様 M4バーリングタップ（各所）
バンド穴 8-R2.5（幅5mmの長孔）
適合機種 VBO-01、VBO-01C、VBO-01B
VHC-IR940AH、VHC-IR950HV、VHC-IR950EX
VHC-IR40AH(-A)、VHC-IR41VAH(-A)、VHC-D950L
VHC-HC40WAH、VHC-HC430AH
VHC-IR970AH、VHC-R815AH、VHC-R800AH
NHC-IR22T、NHC-IR22V、NHC-IR80T、NOC-IR22T
価格 オープンプライス

FAQ

Q：対応しているポールの太さはどれくらいですか？ A：直径 φ40mm から φ140mm までのポールに対応しています。一般的な電柱の細い部分や街路灯ポールに適合します。
Q：ステンレスバンドは付属していますか？ A：本製品にステンレスバンドは付属しておりません。設置するポールの径に合わせて、別途ステンレスバンドをご用意ください。
Q：屋外で使用しても錆びませんか？ A：本製品はステンレス製のため、一般的な鉄製アタッチメントに比べて非常に錆に強く、屋外環境での使用に適しています。
Q：ネジ穴のサイズは何ですか？ A：主要な取付穴は M4 のバーリングタップ（ネジ穴加工済み）となっています。ナットを使わず、前面からネジ止めが可能です。
Q：どのメーカーのカメラでも取り付けられますか？ A：主要なピッチ（P.C.D 60mm, 87mm, 98.6mmなど）を備えているため汎用性は高いですが、ご購入前にカメラ側の取付ピッチが仕様図と合致するかご確認ください。
Q：配線ボックス「VBO-01B」を取り付けることはできますか？ A：はい、可能です。VBO-01B、VBO-01、VBO-01C などの配線ボックスを本製品に固定してから、その上にカメラを設置することができます。
Q：ケーブルをポールの中から引き出して隠すことはできますか？ A：アタッチメント中央に φ40mm の穴が開いているため、ポールに開けた穴からケーブルを直接アタッチメント内に引き込むことが可能です。
Q：取り付けには何本のバンドが必要ですか？ A：バンド通し穴は上下に合計8箇所あります。通常は上下2本（計2本）のバンドで固定しますが、重量物や強風地域ではさらに本数を増やして固定することができます。
Q：重量はどのくらいありますか？ A：アタッチメント本体の質量は約350gです。
Q：取り付け時の注意点はありますか？ A：バーリングタップを使用する際、ネジが長すぎるとアタッチメントを突き抜けてポールに当たり、しっかり固定できない場合があります。ポールの表面を傷つけないためにも、適切な長さのネジを選択してください。
