ポールアタッチメント TAKEX 竹中エンジニアリング [VBP-05A]

Q: 錆びにくい素材ですか？

はい、ステンレス製のため屋外での耐食性に優れています。周辺部品もステンレス製を推奨します。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

竹中エンジニアリングポールアタッチメント屋外設置ステンレス製カメラアクセサリ

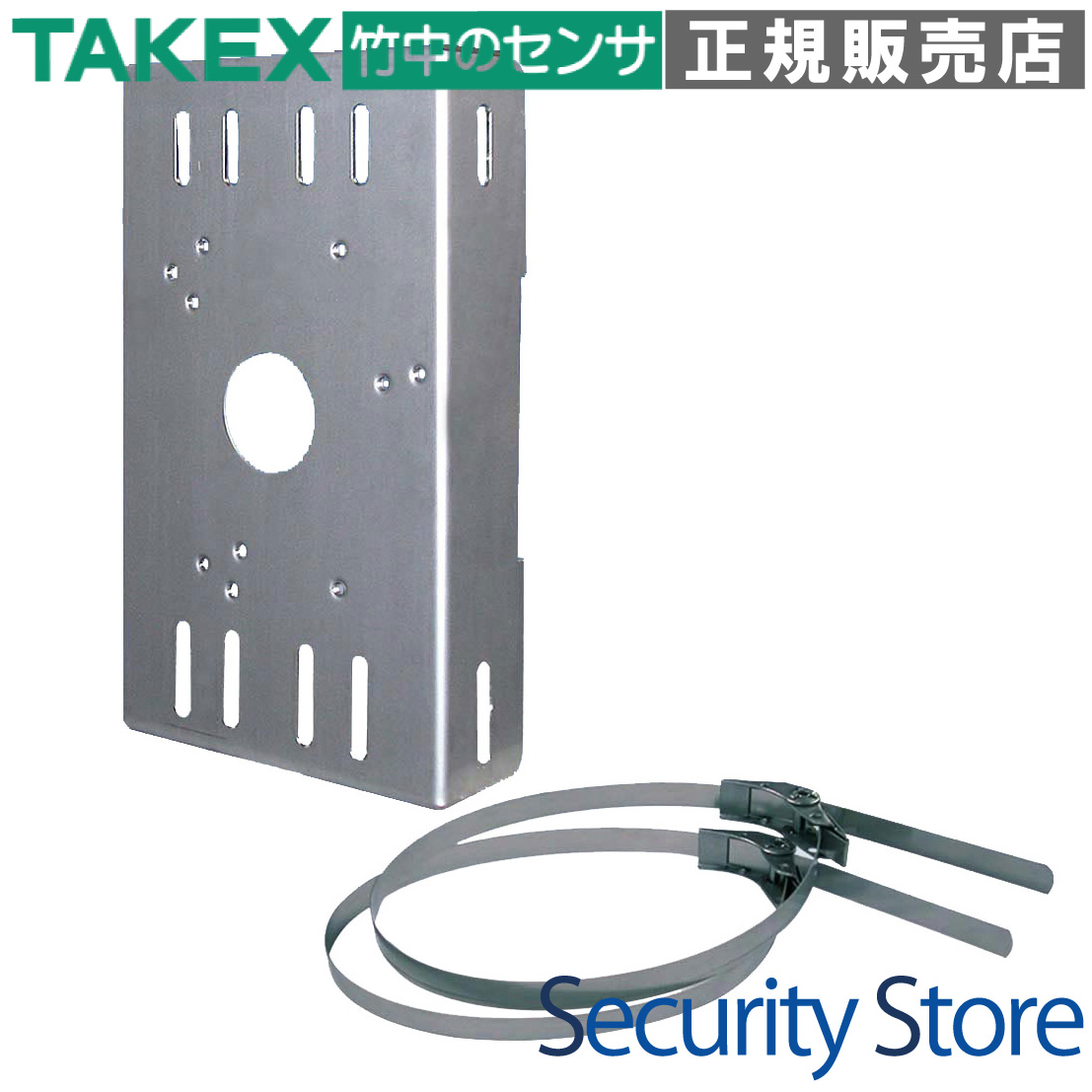

VBP-05A ポールアタッチメント

屋外ポールに多機種の防犯カメラやブラケットを確実・強固に固定するための、高耐久ステンレス製アタッチメントです。豊富な取付穴ピッチを備え、現場での高い汎用性を実現します。

型番： VBP-05A
製品名： ポールアタッチメント
材質： ステンレス（耐食・高耐久仕様）
適合ポール径： φ40mm 〜 φ140mm
設置場所： 屋外ポール（ステンレスバンド固定式）
質量： 約350g

資料ダウンロード

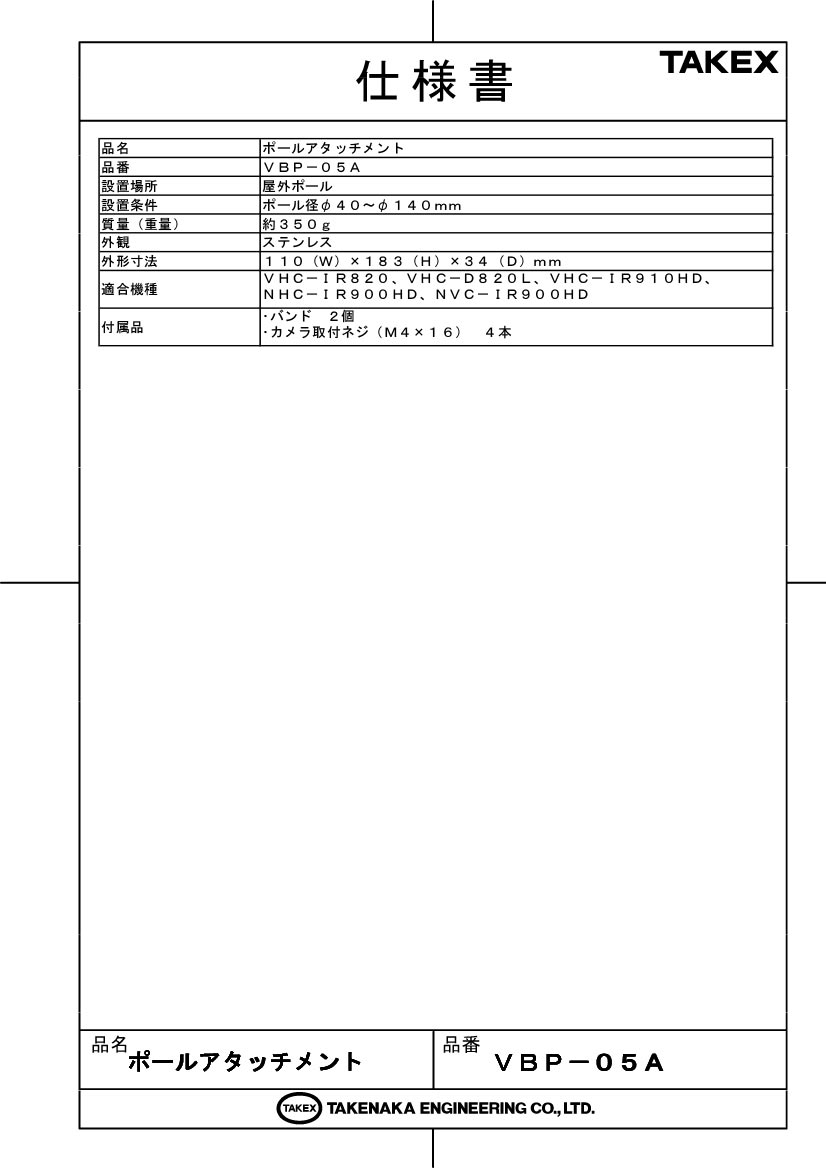

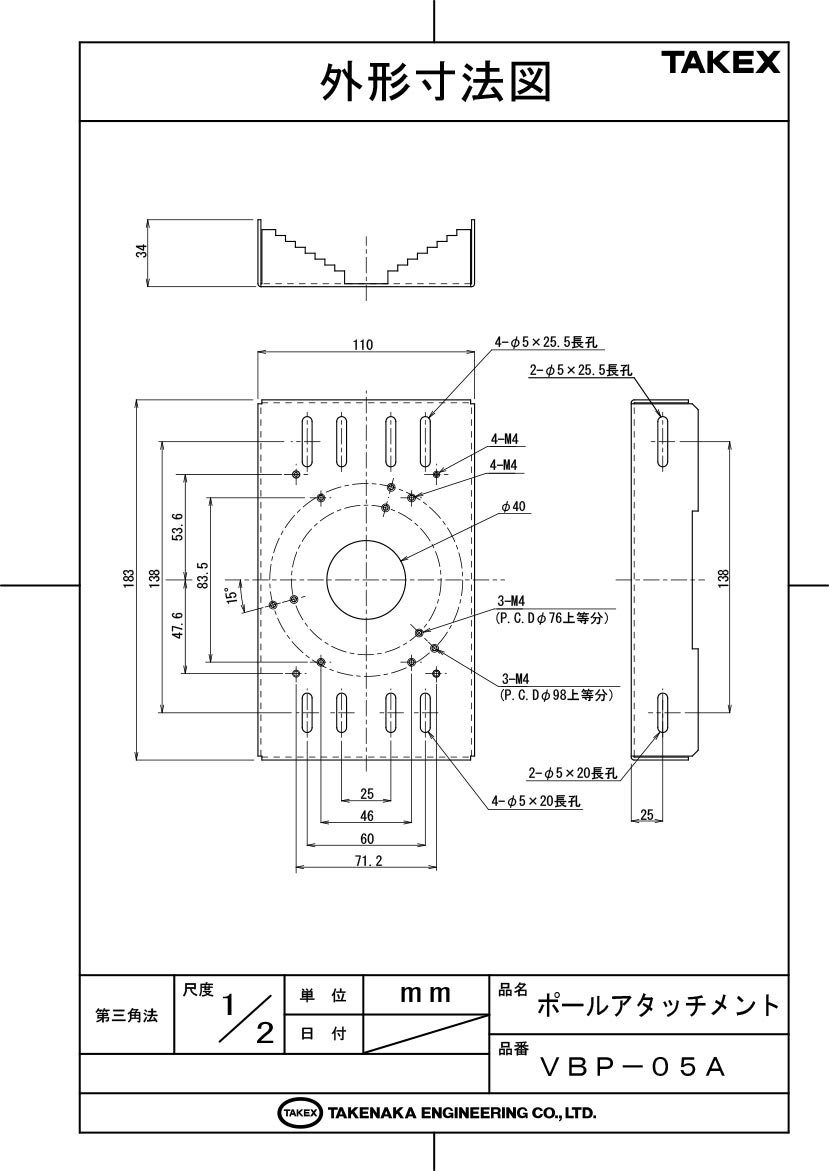

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

屋外駐車場の照明ポールへのカメラ設置
敷地境界のポールへの監視カメラ固定
VBO/VHC/NHCシリーズカメラのポール取付
耐食性が求められる沿岸部や屋外環境

導入前に確認したいポイント

設置対象ポールの直径がφ40〜140mmであること
固定用のステンレスバンドが別途必要であること
取り付ける機器のネジピッチが本機の穴に適合するか
隠蔽配線を行う場合、ポール側の貫通穴位置

特長

高耐久ステンレス（SUS）素材を採用

屋外の過酷な環境下での使用を想定し、錆に強く耐久性の高いステンレス素材を採用しています。長期運用においても腐食による強度低下を抑え、安全なカメラ設置をサポートします。

幅広いポール径に対応（φ40mm〜φ140mm）

細いポールから太い街路灯ポールまで、直径40mmから140mmという広い範囲のポールに適合します。設置現場の状況に合わせて柔軟に対応できるため、部材選定の手間を軽減します。

多種多様なカメラ・ブラケットに適合する汎用ピッチ

垂直・水平方向の多様なネジピッチ（M4）に加え、円周ピッチ（P.C.D）も複数を備えています。VBOシリーズ、VHCシリーズ、NHCシリーズなど、メーカーの主要機種の多くに無加工で対応可能です。

通線設計に配慮した中央φ40mm開口

アタッチメントの中央にはφ40mmの大きな通線孔を設けています。ポールの穴と位置を合わせることで、配線を露出させずにポール内部を通す隠蔽配線が可能になり、いたずら防止や美観維持に寄与します。

上下4箇所のバンド通し穴による安定固定

ステンレスバンドを通すための長孔を上下に各4箇所配置しています。複数のバンドで締め付けることにより、風圧や振動を受ける屋外環境でも、カメラがズレることなく強固に保持されます。

軽量かつコンパクトな設計

本体質量は約350gと軽量ながら、ステンレスの剛性を活かした設計により、施工時の取り回しが良く、高所作業における作業員の負担を軽減します。

    選定時に評価したい強み
    高い汎用性： 1つのアタッチメントで多数のカメラシリーズをカバー可能。
耐食性： ステンレス製のため、屋外の雨風にさらされる場所でも安心。
施工性： 豊富な取付穴により、現場での追加加工なしで設置可能。
コストパフォーマンス： 堅牢な造りながら導入しやすい価格帯。



施工・設置ガイド

本製品をポールに設置する際は、ステンレスバンドを使用して固定します。取り付けるカメラやハウジングの重量、およびポールの太さに適した強度のバンドを選定してください。

確認項目	施工上の注意点
取付穴の仮合わせ	取付穴が非常に多いため、地上でカメラベースと本製品の穴位置を仮合わせしてから高所作業に入ってください。
隠蔽配線	中央のφ40孔を利用して配線する場合、ポールの貫通穴のバリ取りを確実に行い、ケーブル保護に努めてください。
「もらい錆」の防止	ステンレス製ですが、鉄製のボルトを使用すると「もらい錆」の原因となります。ボルト類もステンレス製を推奨します。
バンドの締め付け	専用の締め付け工具を使用し、緩みがないよう確実に固定してください。

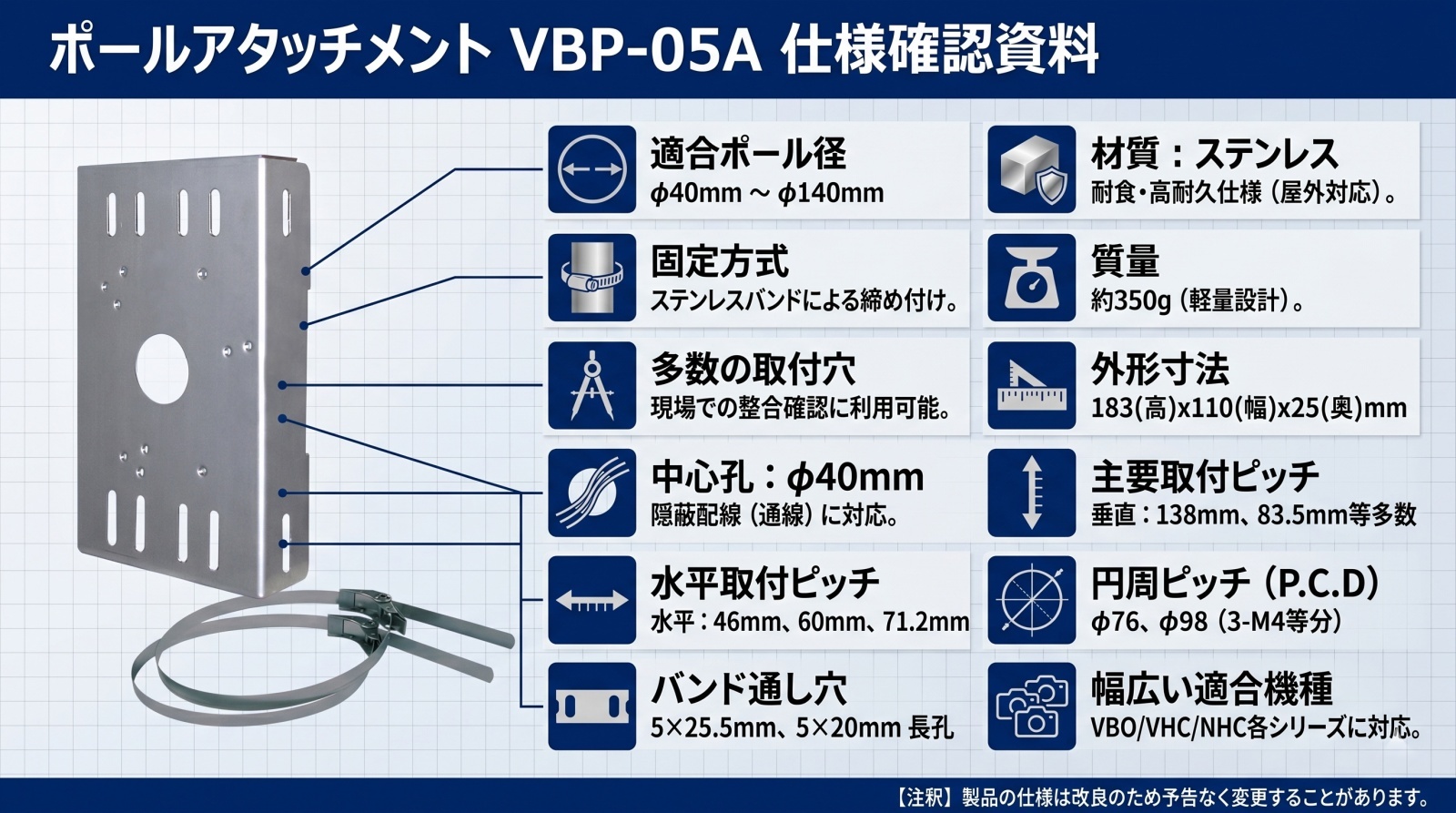

製品仕様

項目	内容
品名	ポールアタッチメント
品番	VBP-05A
設置場所	屋外ポール
設置条件	ポール径 φ40mm 〜 φ140mm
質量	約350g
材質	ステンレス
外形寸法	183（高） × 110（幅） × 25（奥行） mm ※上部突出部含め奥行34mm
適合機種	VBO-01、VBO-01C VHC-IR940AH、VHC-IR950HV、VHC-IR950EX VHC-IR40AH、VHC-IR41VAH、VHC-D950L VHC-HC40WAH、VHC-HC430AH VHC-IR970Ah、VHC-R815Ah NHC-IR22T、NHC-IR22V NHC-IR80T

FAQ

Q：対応しているポールの太さはどのくらいですか？ A：直径φ40mmからφ140mmまでのポールに対応しています。

Q：取付用のステンレスバンドは付属していますか？ A：本製品にはステンレスバンドは付属しておりません。ポールの径に合わせた長さのものを別途ご用意ください。

Q：錆びにくい素材ですか？ A：はい、ステンレス製のため屋外での耐食性に優れています。ただし、鉄製ボルト等を使用するともらい錆が発生する場合があるため、周辺部品もステンレス製を推奨します。

Q：カメラを1台だけでなく、複数取り付けることは可能ですか？ A：本製品は基本的に1つのブラケットやカメラを固定するためのものです。取付穴のピッチが合えば可能ですが、荷重にご注意ください。

Q：配線を隠すことはできますか？ A：中央にφ40mmの穴が開いているため、ポールに穴が開いていればそこを通して隠蔽配線が可能です。

Q：VHC-IR940AHはこのアタッチメントで取り付けられますか？ A：はい、適合機種に含まれており、そのまま取り付け可能です。

Q：ステンレスバンドを通す穴のサイズを教えてください。 A：5×25.5mmおよび5×20mmの長孔が設けられています。一般的な厚みのステンレスバンドであれば問題なく通せます。

Q：本体の重さはどのくらいですか？ A：約350gです。ステンレス製で堅牢ですが、非常に軽量に設計されています。

Q：他メーカーのカメラでも取り付けられますか？ A：主要な取付穴ピッチ（138mm、83.5mm、φ76、φ98など）に適合するものであれば、他メーカーのカメラやブラケットも取り付けられる可能性が高いですが、事前に外形寸法図でピッチをご確認ください。

Q：施工時に注意すべきことはありますか？ A：穴の種類が多いため、高所に登る前に地上でカメラとアタッチメントのネジ穴がどれを使用するか確認しておくことをお勧めします。
