商品詳細

TAKEX（竹中エンジニアリング）ワイヤレス受信機 426MHz帯屋内用

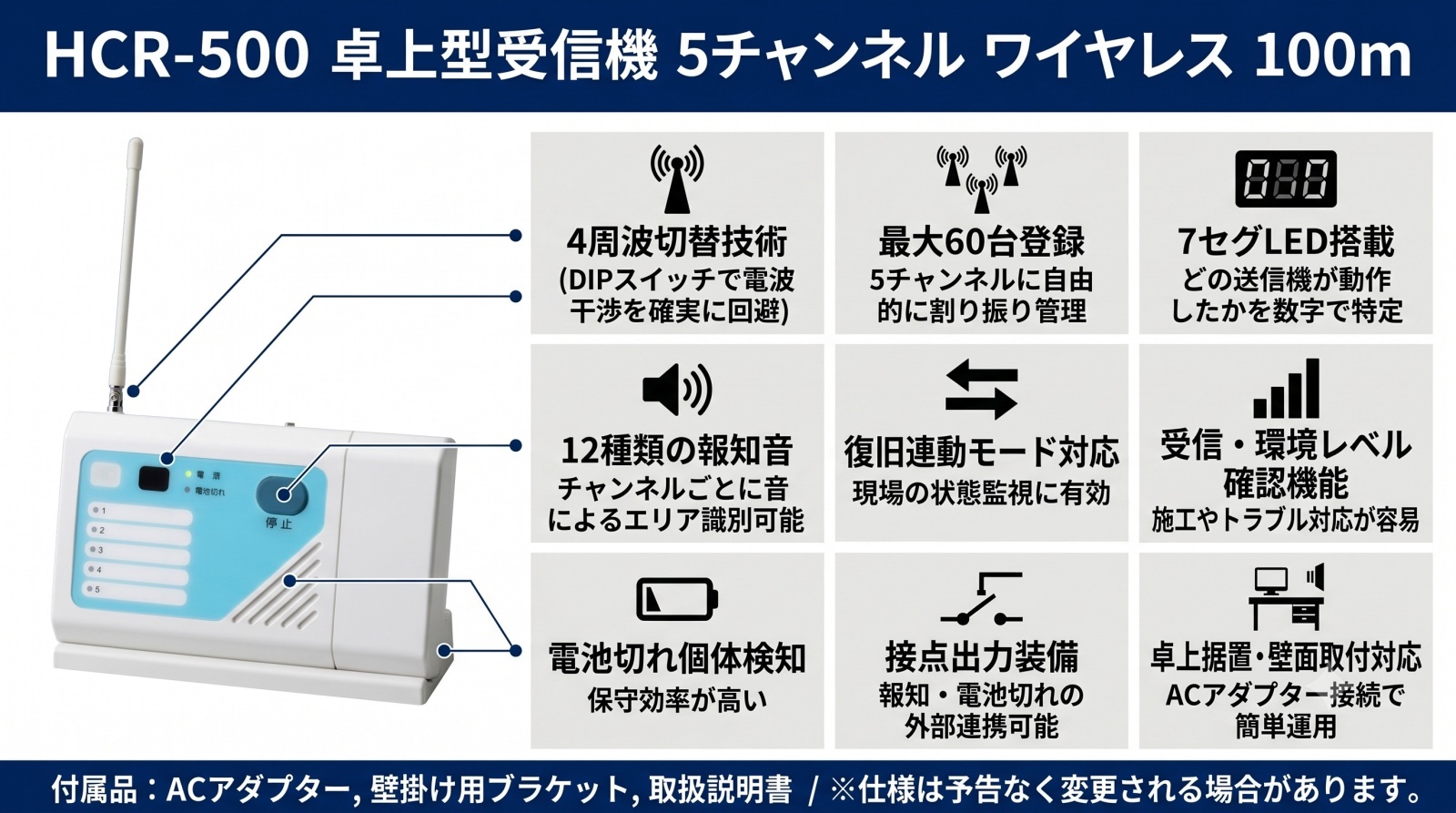

HCR-500 卓上型受信機 5チャンネルワイヤレス 100m（4周波切替対応型）

最大60台の送信機を5つのチャンネルで効率的に管理できる、高機能なワイヤレス受信ターミナルです。4周波切替技術により電波混信を物理的に回避し、7セグメントLEDで発生箇所を瞬時に特定できるため、大規模施設やセキュリティ現場での確実な運用を実現します。

型番： HCR-500
製品名： 卓上型受信機 5チャンネルワイヤレス 100m
通信方式： 426MHz帯（小電力セキュリティシステム）/ 4周波切替対応
最大登録数： 送信機最大60台（5チャンネルへ任意割り振り）
報知機能： 12種類の報知音＋フラッシュライト＋7セグLED表示
電源： AC100V（専用アダプター付属）または DC10〜14V

資料ダウンロード

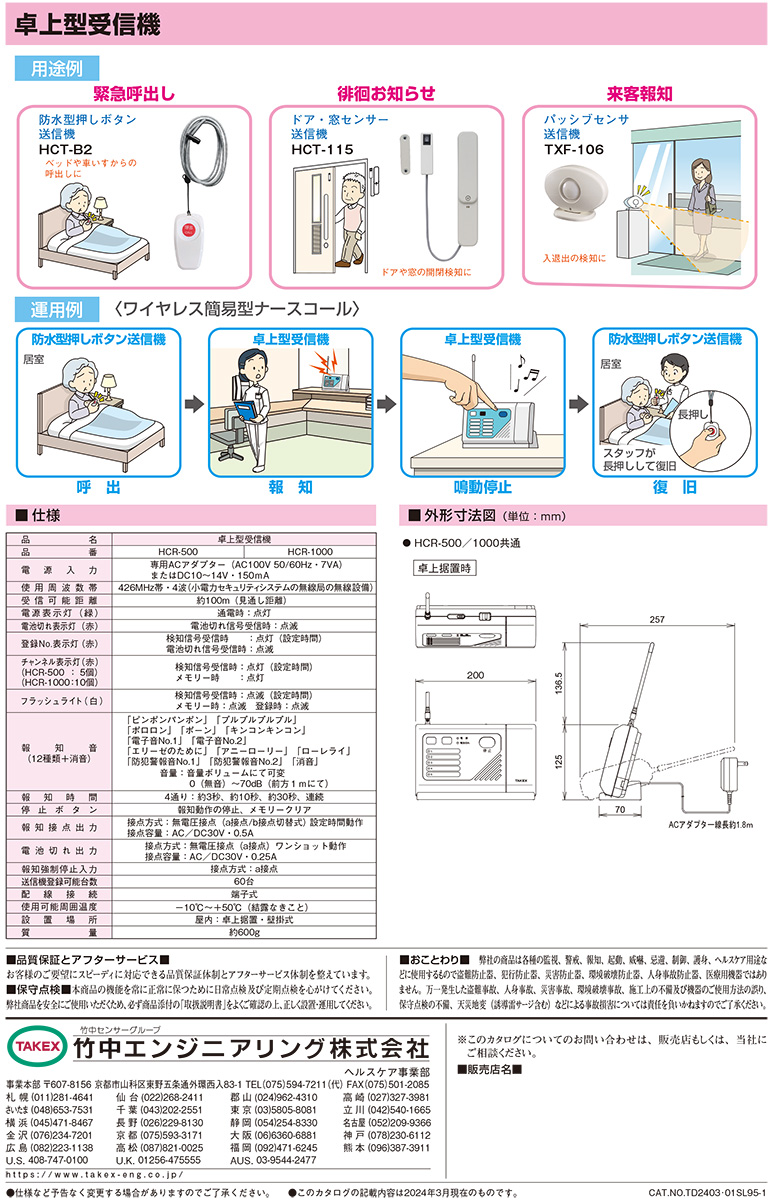

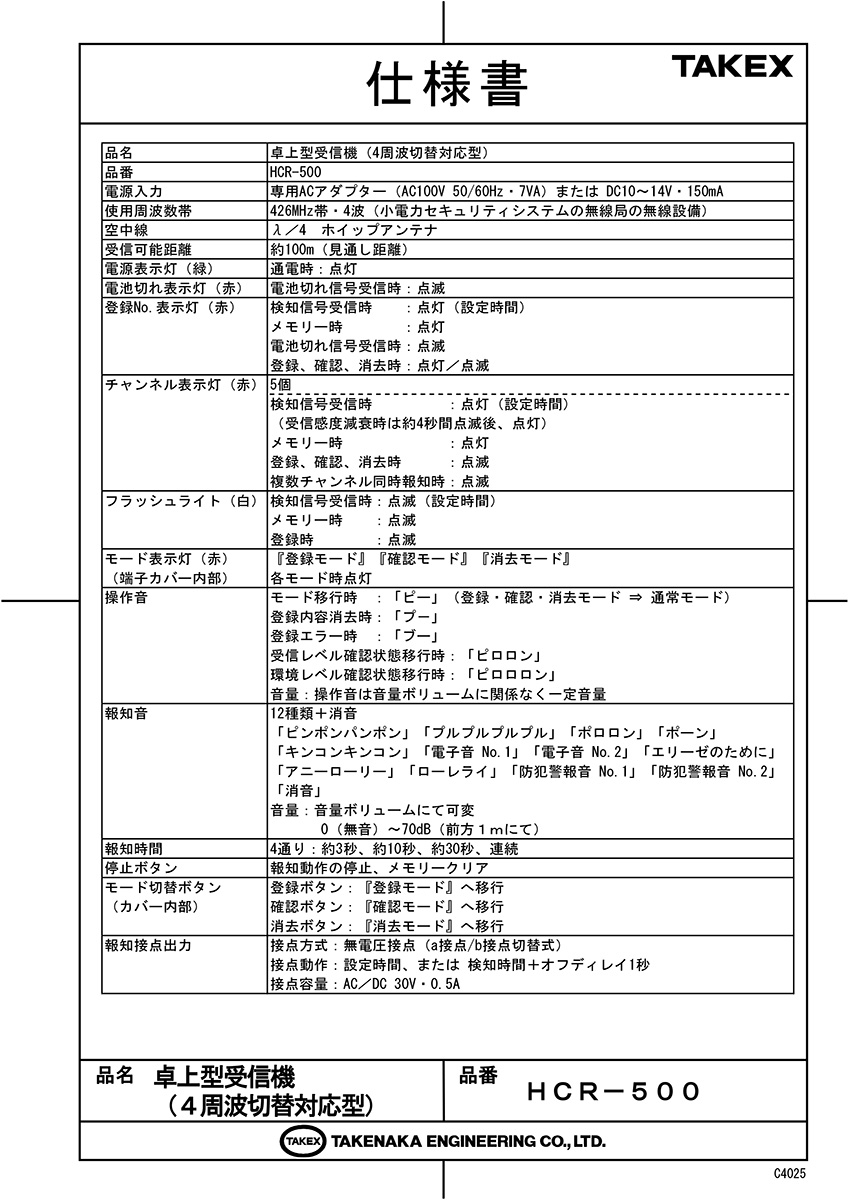

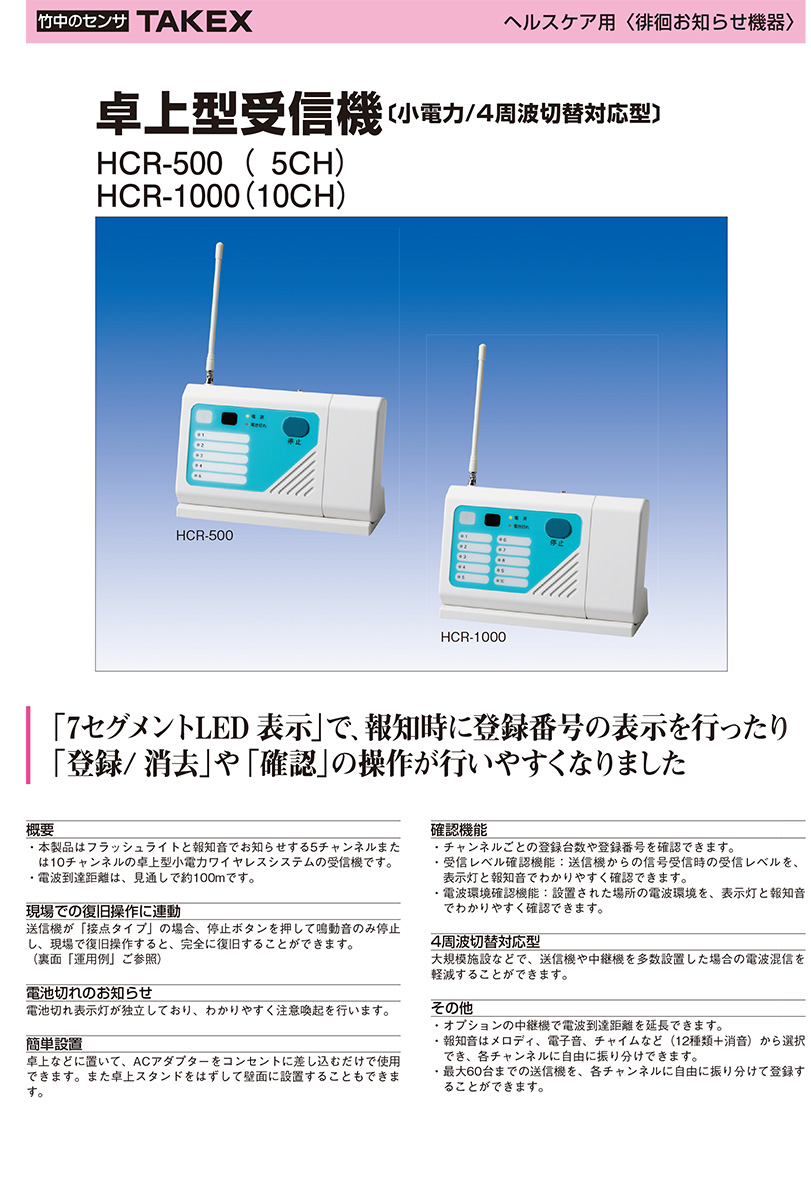

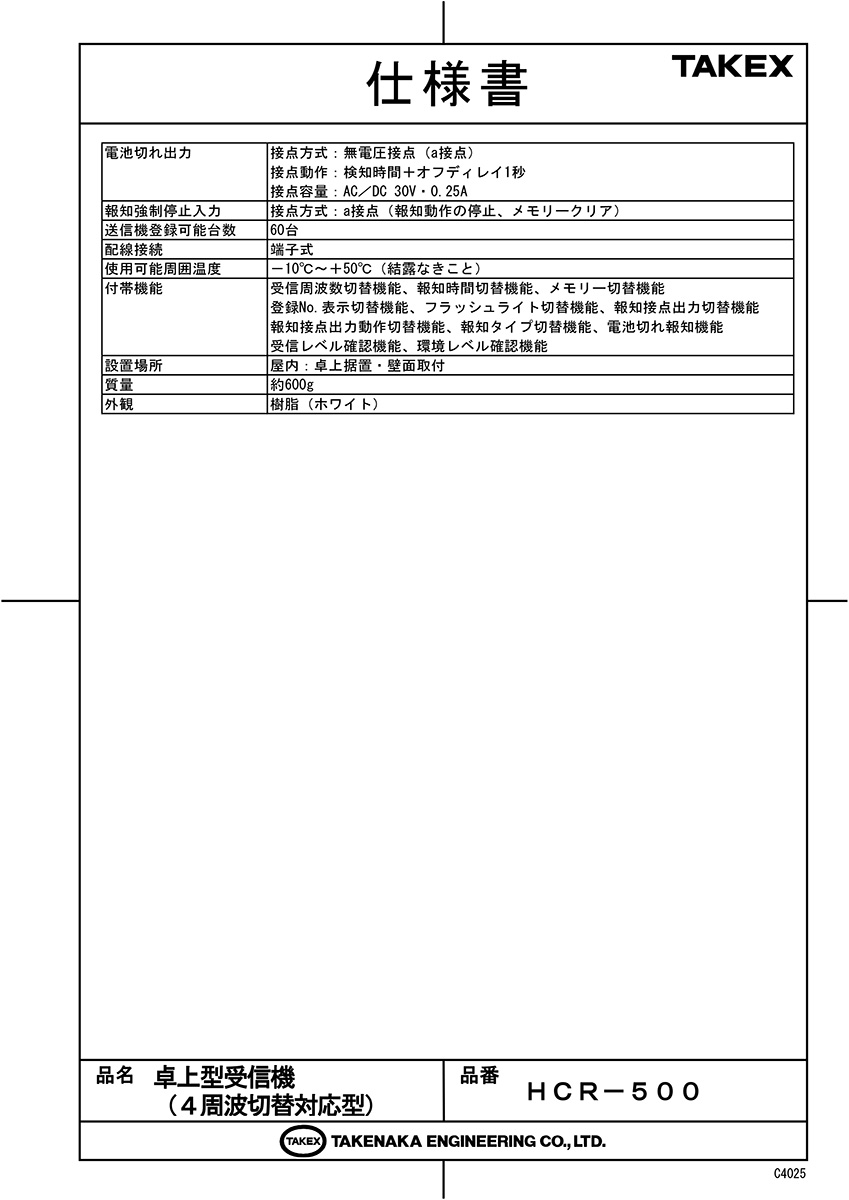

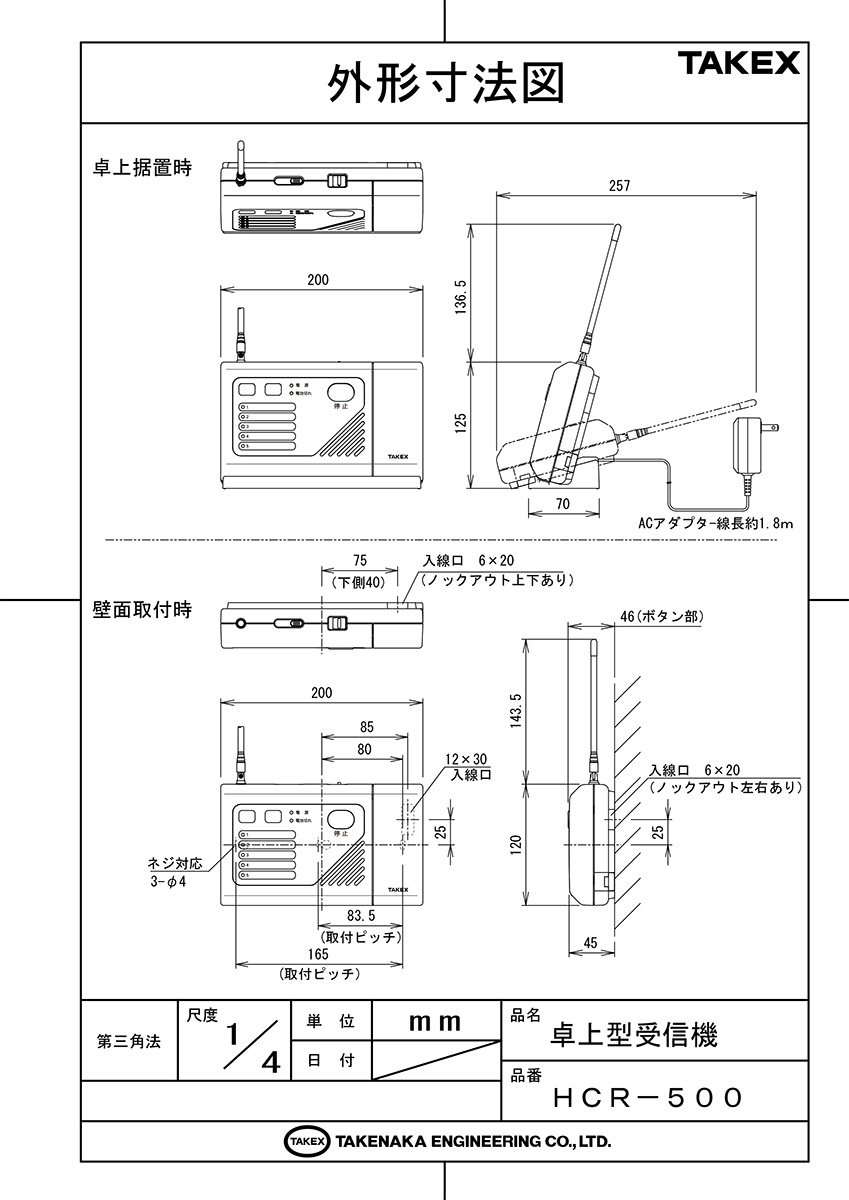

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

介護施設や病院でのナースコール・呼出管理
商業施設・店舗での万引き防止センサー監視
オフィスや工場の入退室・セキュリティ警報
広範囲な電波環境下での安定した無線システム構築

導入前に確認したいポイント

送信機との間に鉄筋や金属などの遮蔽物がないか
近隣で同一周波数帯の無線機器が使用されていないか
外部出力（接点）が必要な連携機器の有無
ACアダプターの電源確保と配線経路の確認

特長

混信を回避する「4周波切替技術」を搭載

426MHz帯の小電力セキュリティシステム無線局において、4種類の独立した周波数（F1〜F4）を切り替える機能を搭載しています。隣接するシステムや近隣テナントとの電波衝突を物理層レベルで回避できるため、無線が密集する環境でも信頼性の高い受信を維持します。

送信機60台を5チャンネルに自由集約

センサーや押しボタンなどの送信機を最大60台まで登録可能。これらを5つのチャンネルに任意に振り分けることで、グループごとの管理が行えます。報知音はチャンネルごとに12種類のメロディや電子音から選択でき、耳でどのエリアの発報かを判断できます。

「7セグメントLED」による明確な個体識別

本体フロントパネルに7セグメントLEDを搭載。検知信号受信時に、どの番号の送信機が動作したかを数字で表示します。最大60番までの個別識別が可能なため、異常が発生したポイントを迷うことなく即座に特定できます。

現場での復旧操作に連動する「復旧連動モード」

送信機がドアセンサーなどの接点タイプの場合、現場でドアが閉まるまで報知を続け、閉まると同時に停止する「復旧連動」に対応。リアルタイムな状態監視に極めて有効で、管理者の確認漏れを防ぎます。

プロ仕様の「受信・環境レベル確認機能」

施工時に最も重要な電波強度を、LEDの点滅回数と音で可視化する「受信レベル確認機能」を内蔵。さらに、周囲に飛び交う妨害波（ノイズ）の強さをスキャンする「環境レベル確認機能」も備えており、トラブルの切り分けを現場で完結できます。

多彩な外部連携を可能にする接点出力

報知接点（a接点/b接点切替可能）に加え、送信機の電池切れを通知する専用の「電池切れ出力」も装備。警備システムや自動通報装置、パトライト等との連携が可能で、統合的なセキュリティシステムの一部として機能します。

電池切れお知らせ機能（独立表示灯）

送信機の電池電圧が低下した際、専用の「電池切れ表示灯」が点滅。どの個体が電池切れかを7セグLEDの点滅で同時に示すため、保守・メンテナンスの効率が飛躍的に向上します。

卓上・壁面の両対応と簡単設置

標準の卓上スタンドでの据置はもちろん、スタンドを外して壁面へ取り付けることも可能です。ACアダプターを差し込むだけで即座に運用を開始でき、特殊な設定ソフト等も不要なため導入がスムーズです。

    選定時に評価したい強み
    高い耐ノイズ性： 4周波切替により他システムとの混信トラブルを激減させます。
施工性の高さ： 受信レベル可視化機能により、中継機の要否判断を的確に行えます。
確実なメンテナンス： 独立した電池切れ出力により、システム停止リスクを未然に防ぎます。
自由な拡張性： オプションの中継機を併用することで、見通し100m以上の広域カバーも可能です。



LED表示や動作状態

インジケーター名	色	点灯・点滅の意味
電源表示灯	緑	通電中に常時点灯。正常動作を示します。
電池切れ表示灯	赤	送信機の電池電圧低下信号を受信した際に点滅。
チャンネル表示灯	赤	1〜5chに対応。検知時に点灯。受信感度減衰時は4秒点滅後に点灯。
登録No.表示灯	赤	7セグLED。発報した送信機の登録番号を表示。エラー時は「E0」「E8」等を表示。
フラッシュライト	白	検知時にピカピカと激しく点滅し、視覚的に通知します。

内部設定（DIPスイッチ）

本体内部の10極DIPスイッチにより、運用のカスタマイズが可能です。

No.	設定項目	機能の概要
1, 2	受信周波数	F1〜F4を選択。送信機の周波数と一致させます。
3, 4	報知時間	3秒 / 10秒 / 30秒 / 連続から選択可能。
5	メモリー表示	ONにすると、報知終了後もLEDを点灯させ履歴を残します。
8, 9	報知接点出力	a接点/b接点の切替、およびワンショット/時間連動の選択。
10	報知タイプ	時間連動、または復旧連動（接点信号に追従）を選択。

配線・端子仕様

端子番号	名称	仕様
1 - 2	報知強制停止入力	a接点入力。短絡で報知停止、長押しでメモリークリア。
3 - 4	電池切れ出力	無電圧a接点（AC/DC 30V 0.25A）。メンテナンス告知用。
5 - 6	報知接点出力	無電圧接点（a/b切替）（AC/DC 30V 0.5A）。外部警報器用。
DC入力	外部電源入力	DC10〜14V 150mA。ACアダプターを使用しない場合に利用。

製品仕様

項目	内容
品名	卓上型受信機（4周波切替対応型）
品番	HCR-500
電源入力	専用ACアダプター（AC100V 50/60Hz・7VA）または DC10〜14V・150mA
使用周波数帯	426MHz帯・4波（小電力セキュリティシステムの無線局の無線設備）
空中線	λ／4 ホイップアンテナ
受信可能距離	約100m（見通し距離）
最大登録台数	60台（5チャンネルへ自在に割り振り可能）
報知音	12種類＋消音（音量可変：0〜70dB / 前方1m）
報知時間	4通り：約3秒、約10秒、約30秒、連続
報知接点出力	無電圧接点（a接点/b接点切替式）、AC／DC 30V・0.5A
電池切れ出力	無電圧a接点、AC／DC 30V・0.25A
使用可能周囲温度	-10℃ 〜 +50℃（結露なきこと）
外観・質量	樹脂（ホワイト）、約600g
設置場所	屋内（卓上据置・壁面取付対応）

FAQ

Q：送信機は何台まで登録できますか？ A：最大60台まで登録可能です。5つのチャンネル（グループ）へ自由に振り分けて管理することができます。

Q：電波はどのくらいの距離まで届きますか？ A：見通し距離で約100mです。壁などの障害物がある場合は距離が短くなりますが、別売の中継機を設置することで距離を延長できます。

Q：「4周波切替」とはどのようなメリットがありますか？ A：近隣の他システムと電波が重なり混信することを防ぐ機能です。F1〜F4の中から空いている周波数を選択することで、誤作動や受信ミスを減らせます。

Q：どのセンサーが反応したか分かりますか？ A：はい、本体の7セグメントLEDに登録番号（1〜60）が表示されるため、どの送信機が動作したか一目で特定可能です。

Q：送信機の電池が切れたら分かりますか？ A：はい、電池切れ表示灯が点滅してお知らせします。同時に登録番号も点滅表示されるため、電池交換すべき個体もすぐに分かります。

Q：壁に取り付けることはできますか？ A：可能です。卓上スタンドを取り外すことで、壁面への設置に対応しています。

Q：音量を消すことはできますか？ A：はい、音量ボリュームにより無音（0dB）から最大70dBまで調整可能です。また、設定で特定のチャンネルのみ「消音」にすることもできます。

Q：外部のパトライトと連動できますか？ A：はい、背面の報知接点出力（無電圧接点）を使用してパトライト等の外部機器を駆動させることができます。

Q：誰かが不在の時に鳴ったかどうか後で確認できますか？ A：メモリー表示機能をONに設定すれば、報知が終わった後もLEDを点灯し続けることができ、履歴を確認できます。

Q：電波が届いているか確認する方法はありますか？ A：受信レベル確認モードを搭載しており、実際の電波強度をLEDの点滅回数でチェックすることができます。
