TAKEX（竹中エンジニアリング）電源装置 DC12V 500mA 屋内用 PSE適合

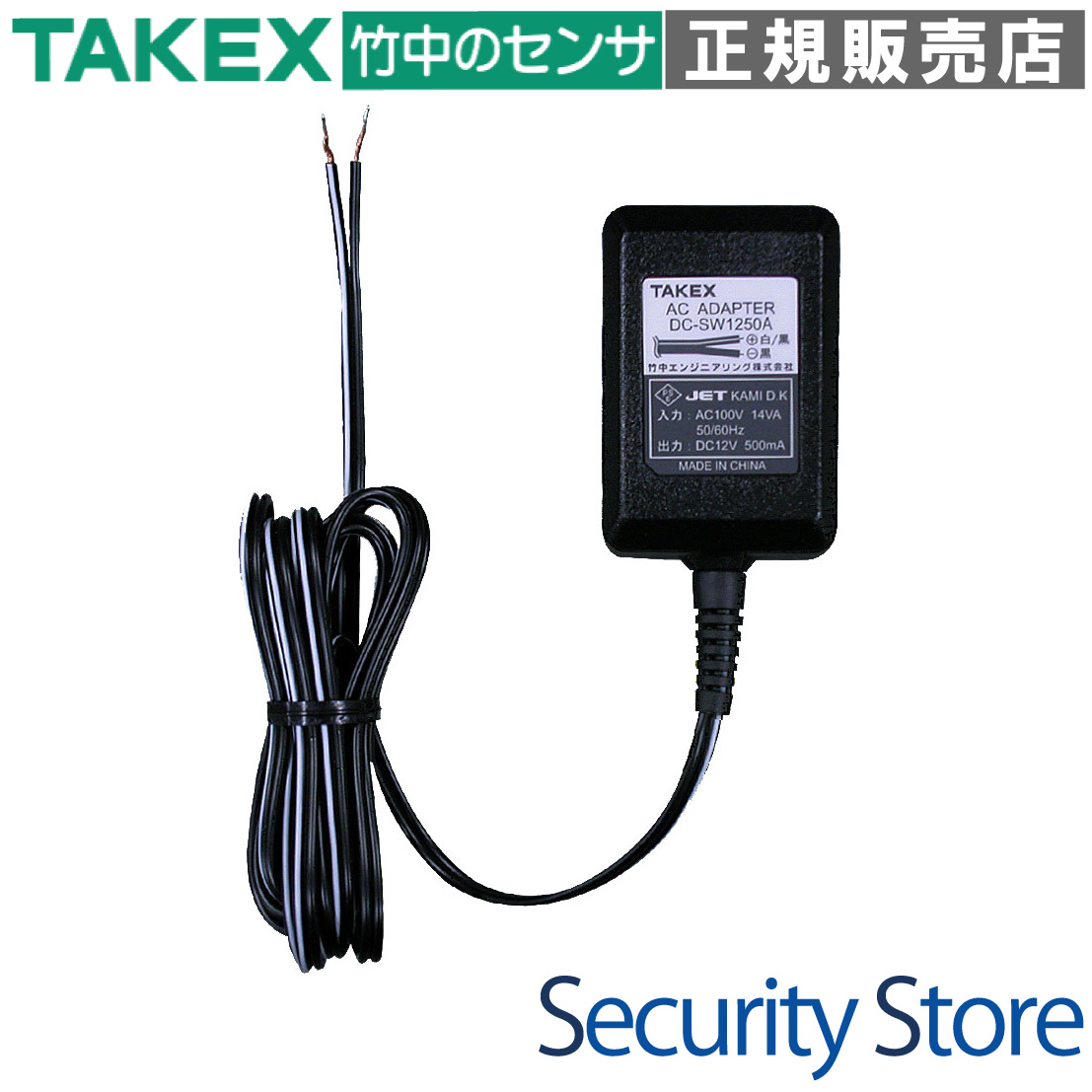

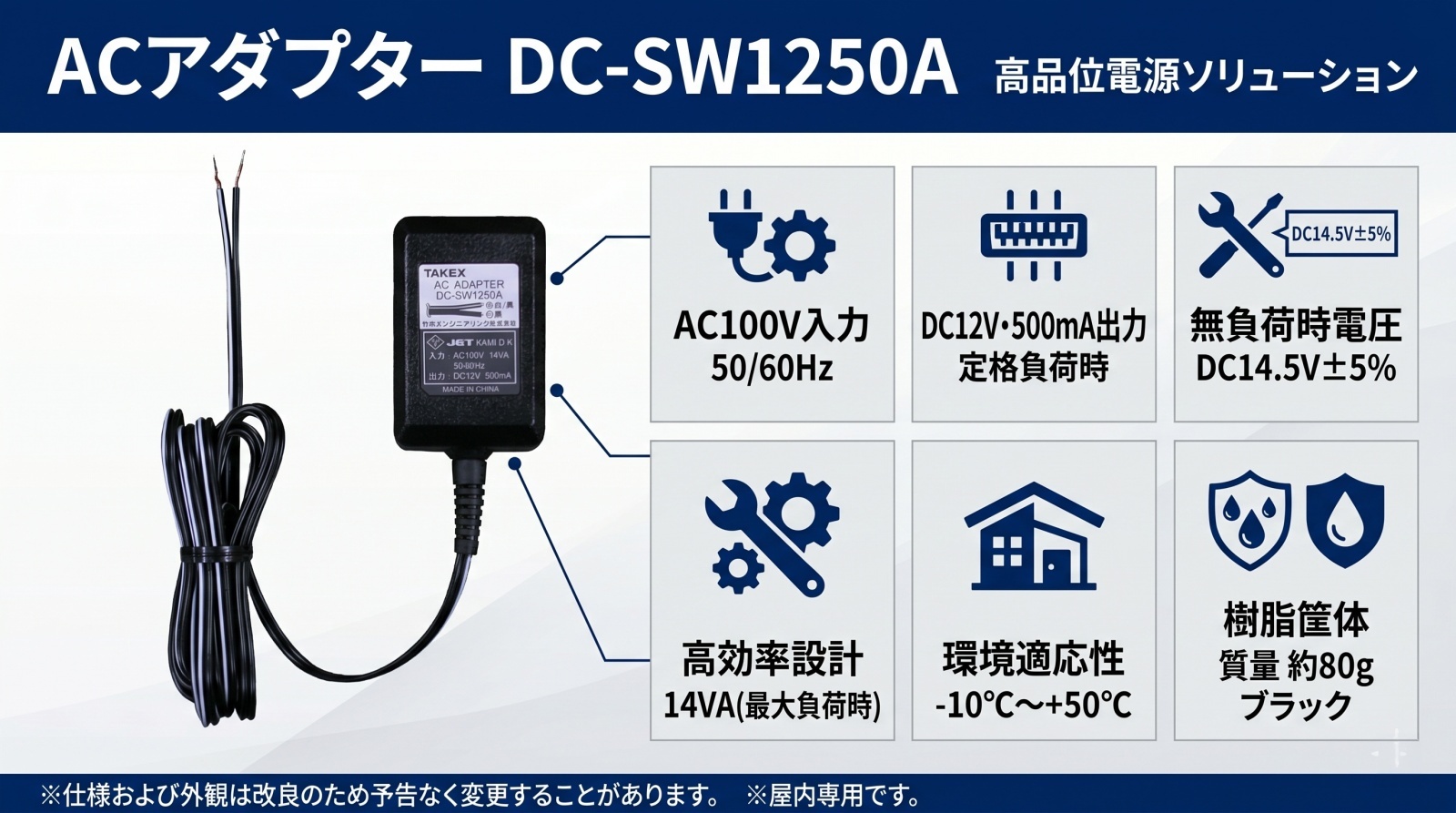

DC-SW1250A ACアダプター

セキュリティ機器への電源供給に特化した、高信頼設計のDC12V/500mA ACアダプターです。無駄を削ぎ落としたプロ仕様の設計により、24時間365日の連続稼働が求められる現場において抜群の安定性を発揮します。

型番： DC-SW1250A
製品名： ACアダプター
出力仕様： DC12.0V 500mA（定格負荷時）
主な用途： セキュリティセンサー、通信機器、IoTゲートウェイ等の電源供給
設置場所： 屋内（周囲温度 -10℃ 〜 +50℃）
安全性： 電気用品安全法（PSE）適合品

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

赤外線センサー等の防犯用検知器
制御盤内の小型電子機器電源
ネットワーク機器・ゲートウェイ
LED表示器やチャイム等の周辺機器

導入前に確認したいポイント

総負荷電流が500mA以内であるか
屋内コンセントの空きスペース
延長時の配線抵抗による電圧降下
周囲温度が50℃を超えない環境か

特長

セキュリティ機器に最適化された電圧変動特性

一般的な定電圧電源とは異なり、セキュリティ機器の入力許容マージンを考慮したリニアな電圧特性を採用しています。定格負荷（500mA）時にはDC12V±5%に制御され、待機時（無負荷時）には約DC14.5Vまで電圧を押し上げることで、機器起動時の突入電流や電圧降下に対しても安定した電源供給を可能にしています。

干渉を抑えるスリムな横幅36mm設計

本体幅をわずか36mmに抑えた省スペース設計です。壁面の2口コンセントやOAタップに差し込んだ際、隣接するコンセント穴を塞ぎにくく、他のプラグとの干渉を最小限に抑えます。高密度な設置が必要な制御盤内でも効率的にレイアウト可能です。

故障リスクを最小化するインジケーターレス設計

LEDランプやスイッチ類をあえて搭載しない「完全固定・無調整思想」に基づいています。LEDの球切れによる不要な保守対応を無くし、自己消費電力と発熱を抑制。24時間稼働の現場において、MTBF（平均故障間隔）の向上に直結するプロフェッショナル仕様です。

脱落リスクを低減する超軽量80g筐体

本体質量は約80gと極めて軽量です。高所のコンセントや、天井裏の下向きコンセントに設置しても自重で抜け落ちにくく、長期間にわたる安定した接続状態を維持します。これはトラッキング現象の予防にも繋がり、現場の安全性を高めます。

過酷な環境に耐える動作温度スペック

使用可能周囲温度は-10℃から+50℃までと幅広く、夏場の屋根裏や密閉された盤内など、一般向けACアダプターでは対応が難しい過酷な温度環境下でも安定したパフォーマンスを発揮します。

現場での施工性を高める1.8mロングケーブル

1800mmの十分な長さを持つ2芯平行ケーブルを標準装備。先端は10mmのストリップ処理済みで、現場到着後すぐに結線作業が可能です。プラス極には「白/黒ストライプ」、マイナス極には「黒単色」の色分けがなされており、極性誤認を防止します。

    選定時に評価したい強み
    高信頼性： 稼働部品や表示灯を排除し、電子的な故障要因を極小化
施工性： スリム形状と軽量設計により、設置場所を選ばない自由度
安定性： 防犯機器専用の電圧設計により、過渡応答時も安定供給
安全性： PSE適合および難燃性樹脂筐体の採用による高い信頼設計



施工・設置ガイド

現場でのトラブルを未然に防ぐため、以下の施工基準を遵守してください。

確認項目	この製品での考え方
極性判別	白/黒ストライプ線がプラス（＋）、黒単色線がマイナス（－）です。
電圧測定	無負荷時は約14.5Vを示しますが正常です。負荷接続時にDC12V付近となります。
配線延長	AE線等の細い線で長距離延長する場合、電圧降下にご注意ください。
設置環境	屋内専用です。屋外使用時は防水ボックス内に入れ、結露対策を施してください。

トラブルシューティング

現象	原因	対処法
通電しない	1次側供給断または断線	コンセント電圧の確認、および二次側ケーブルの導通確認。
動作が不安定	過負荷または電圧降下	接続機器が500mA以下か再計算。延長距離が長い場合は太い線径へ変更。
無負荷時14.5V出る	仕様通りの特性	故障ではありません。そのまま機器に接続して運用可能です。
異常な発熱	二次側の短絡（ショート）	直ちに抜去し、配線被覆の破れや結線部の接触を確認してください。

製品仕様

項目	内容
品名	ＡＣアダプター
品番	ＤＣ－ＳＷ１２５０Ａ
電源電圧	ＡＣ１００Ｖ・５０／６０Ｈｚ
消費電力	１４ＶＡ（最大負荷時）
出力電圧（定格負荷時）	ＤＣ１２．０Ｖ±５％（負荷５００ｍＡ接続時）
出力電圧（無負荷時）	ＤＣ１４．５Ｖ±５％
負荷電流	５００ｍＡ（最大）
使用可能周囲温度	－１０℃〜＋５０℃（結露・氷結なきこと）
設置場所	屋内専用
出力ケーブル	長さ1800mm（2芯平行線）、先端10mm剥き出し
質量	約８０ｇ
外観	樹脂（ブラック）

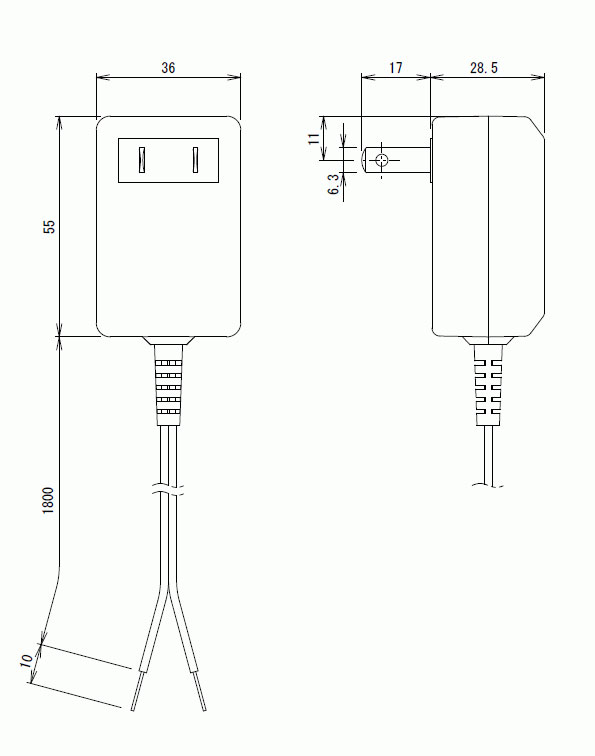

外形寸法	幅36mm × 高さ55mm × 奥行28.5mm（プラグ刃含まず）
適合規格	電気用品安全法（PSE）

FAQ

Q：テスターで測ると14V以上出ていますが、故障ではありませんか？ A：いいえ、正常な仕様です。本製品は無負荷時に約DC14.5V、定格負荷（500mA）時にDC12.0Vを出力する設計となっています。

Q：プラスとマイナスの線はどのように見分けますか？ A：黒色の被覆に「白いライン」が入っている方がプラス（＋）、黒色単色の線がマイナス（－）です。

Q：通電確認用のLEDはどこに付いていますか？ A：本製品にはLEDインジケーターは搭載されていません。故障要因を最小限にするための仕様ですので、確認はテスターで行ってください。

Q：消費電流が合計で600mAの機器を接続できますか？ A：できません。定格は500mAですので、超過すると電圧が大幅に降下し、機器の動作が不安定になる恐れがあります。

Q：屋外で使用することは可能ですか？ A：屋内専用です。屋外で使用する場合は、必ず防水性の高いボックスに収納し、温度と湿度（結露）に留意して設置してください。

Q：ケーブルを延長しても問題ありませんか？ A：可能ですが、配線が長くなるほど電圧降下が発生します。できるだけ太い線径を使用し、機器側で電圧を確認してください。

Q：隣り合うコンセントに2つ並べて挿せますか？ A：幅36mmのスリム設計のため、標準的な間隔のコンセントであれば隣接して差し込みやすい形状です。

Q：屋根裏などの高温になる場所でも使えますか？ A：周囲温度+50℃まで対応していますので、一般的な屋根裏設置にも適していますが、通気の確保を推奨します。

Q：逆接続保護回路は付いていますか？ A：アダプター自体に設定はありません。逆接続は接続機器側の損傷を招くため、結線前に必ず極性を確認してください。

Q：PSEマークは付いていますか？ A：はい、日本の電気用品安全法（PSE）に適合した製品ですので、安心してご使用いただけます。
