ネットワークビデオレコーダー TAKEX 竹中エンジニアリング [NVR32R-A]

ネットワークビデオレコーダー TAKEX 竹中エンジニアリング [NVR32R-A]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ネットワークビデオレコーダー 4K対応 H.265 32ch入力

NVR32R-A ネットワークビデオレコーダー

最大32台のIPカメラ接続に対応した、プロフェッショナル仕様の4Kネットワークビデオレコーダーです。標準で8TBの大容量HDDを搭載し、長期保存と高精細な記録を両立。デュアルLAN構造や自己診断機能など、BtoB現場での安定運用を追求した堅牢設計が特長です。

  • 型番： NVR32R-A
  • 製品名： ネットワークビデオレコーダー
  • 対応解像度： 最大8MP（4K：3840×2160）
  • 標準ストレージ： 8TB HDD（最大4台まで拡張可能）
  • 圧縮方式： H.265 / H.264 対応
  • 遠隔監視： PC（TrueEyes-Lite）、スマートフォン・タブレット（TrueEyes）

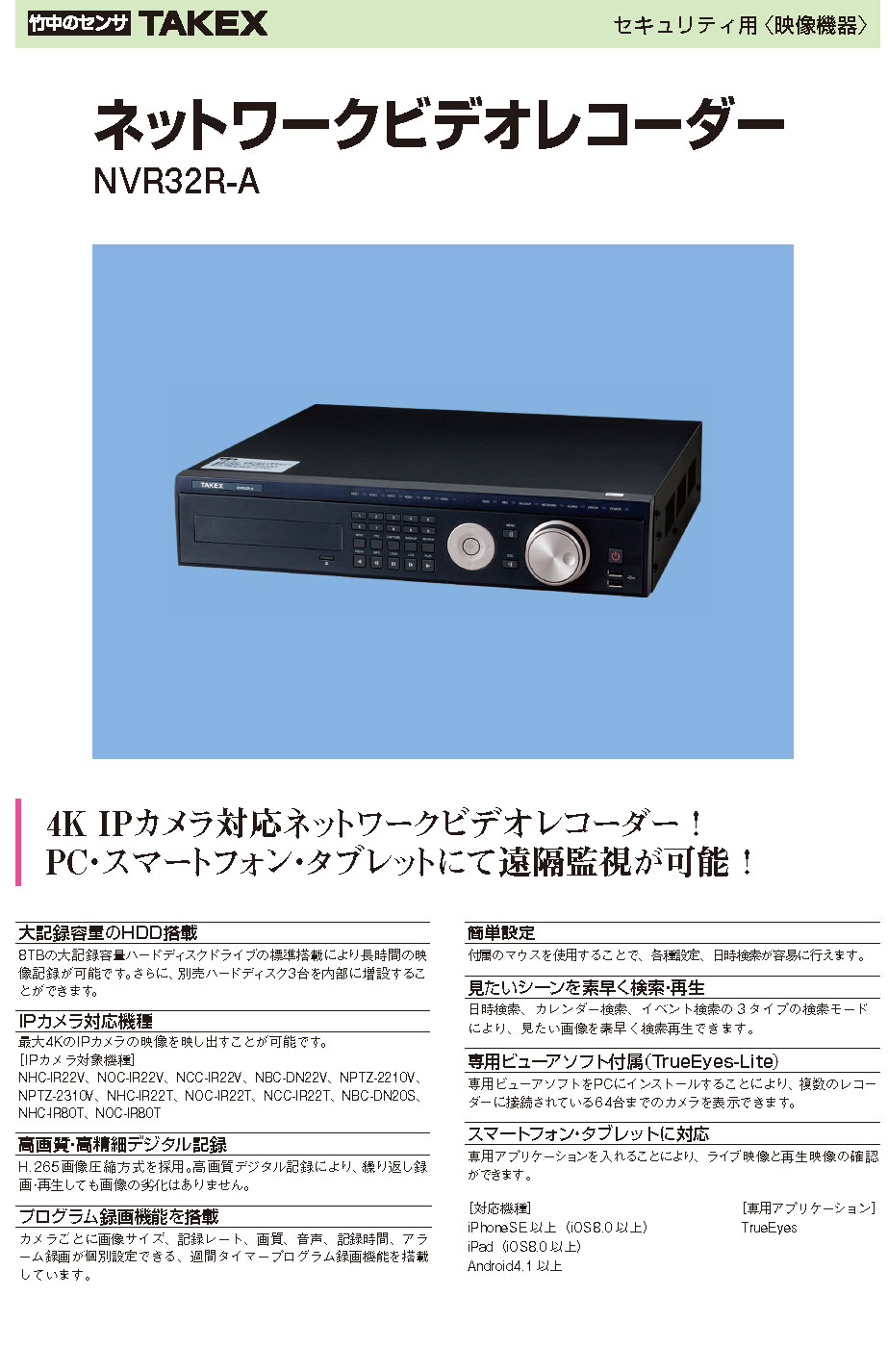

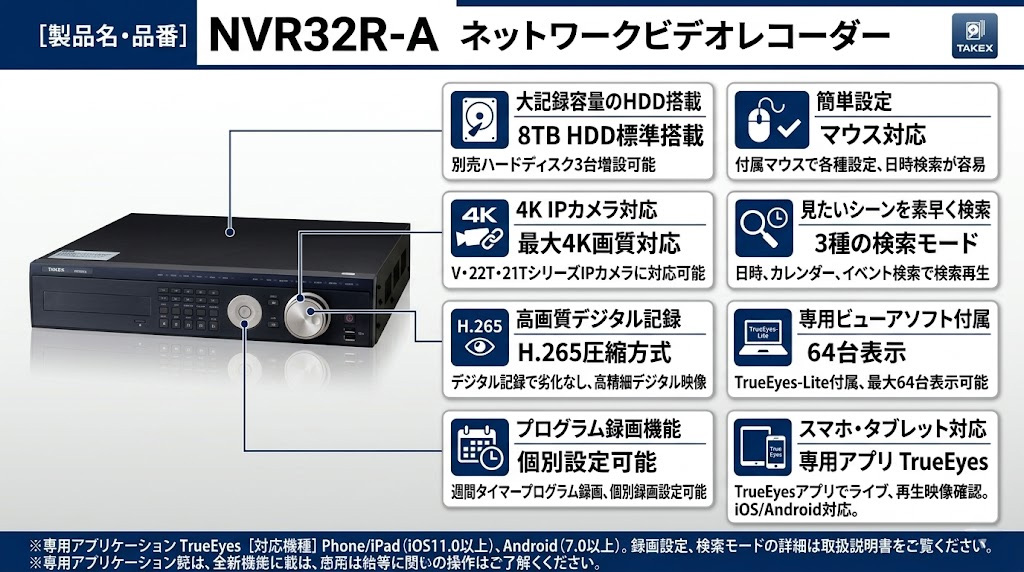

NVR32R-A ネットワークビデオレコーダー 製品外観

資料ダウンロード

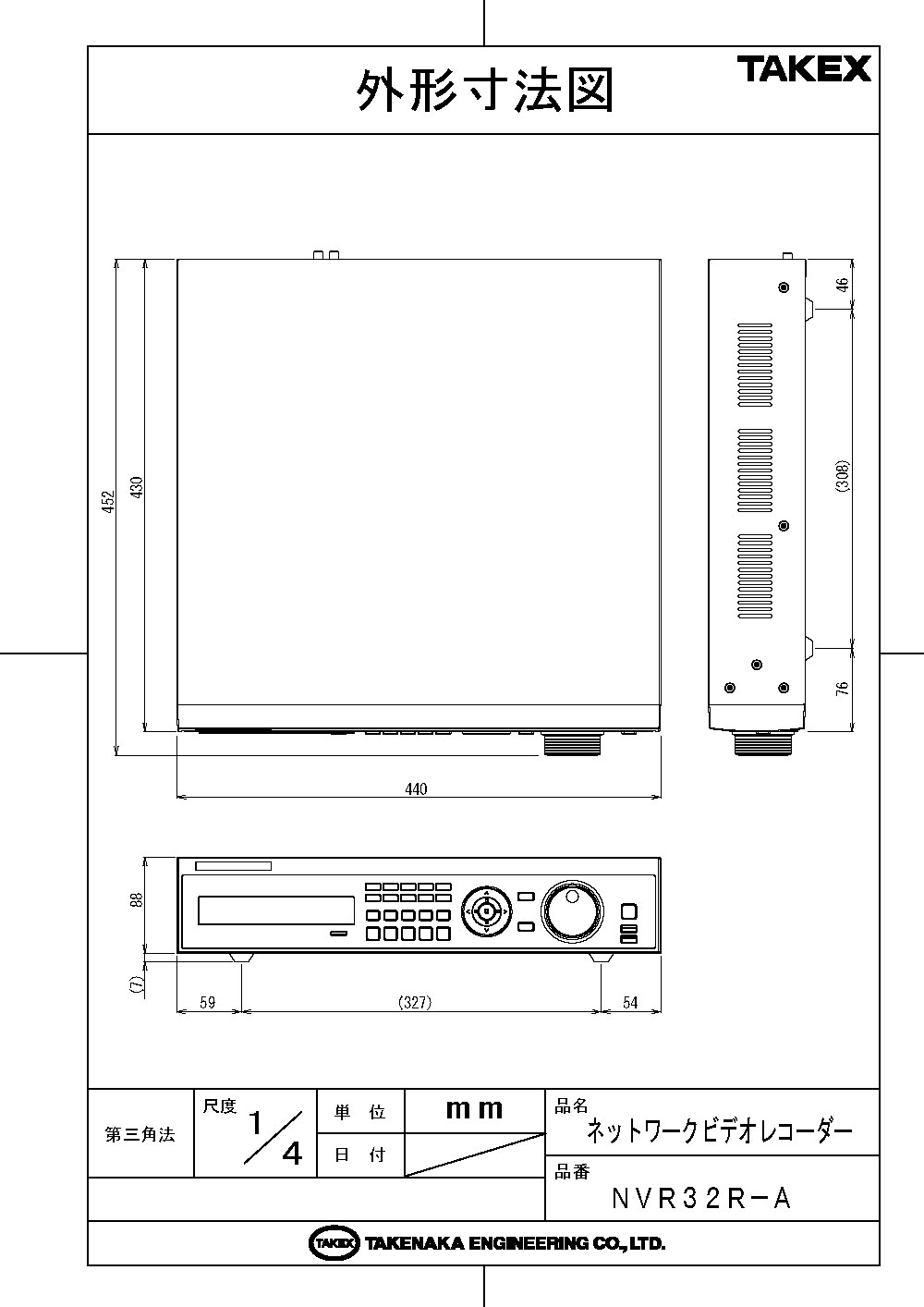

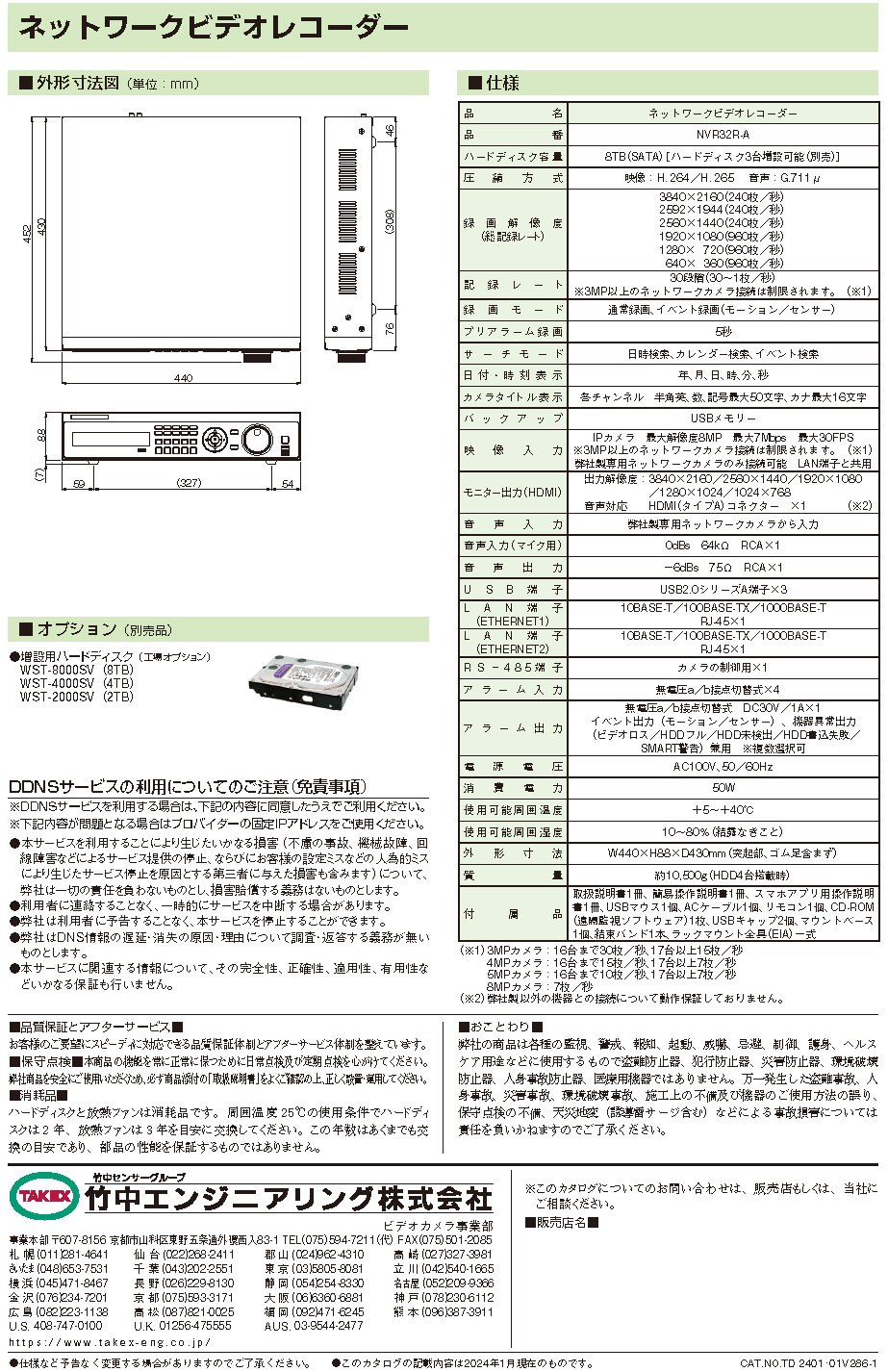

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 大規模オフィスの統合監視
  • 商業施設・店舗の防犯対策
  • 工場・倉庫のプロセス監視
  • 4K高画質による詳細な事後確認
  • 複数拠点の一括遠隔管理

導入前に確認したいポイント

  • 接続予定カメラの解像度とフレームレート制限
  • 設置場所の通気と温度（横置き専用）
  • 外部ネットワークとカメラ用ネットワークの分離
  • センサー連動の有無（センサー入力はCH1〜4のみ）

特長

4K IPカメラ対応の圧倒的な表現力

最大4K（8MP）の解像度に対応し、従来のフルHDでは判別が難しかった細部まで鮮明に記録します。TAKEX製のVシリーズ、22Tシリーズ、21Tシリーズといった最新のIPカメラの性能を最大限に引き出すことが可能です。

8TB標準搭載、最大4台までのHDD拡張性

標準で8TBの大容量ハードディスクを搭載しており、高画質な映像も長期間の保存が可能です。さらに、内部に3台のハードディスクを増設できるため、最大4台構成による超長期録画ニーズにも柔軟に応えます。

H.265圧縮による効率的なデータ管理

高効率な画像圧縮方式H.265を採用。画質を維持しながらデータ容量を抑制し、ネットワーク帯域の負荷軽減と録画時間の延長を実現しています。繰り返し録画・再生を行っても、デジタル記録のため画質の劣化はありません。

インテリジェント自己診断と自律復旧機能

システムのステータスを常時監視する自己診断機能を搭載しています。万が一のシステムエラー検知時には、自動的に再起動を実行。管理者の手を介さずに録画動作を自律的に復旧させる高度な信頼性を備えています。さらに、HDDエラーやファン異常などはERRORランプで即座に通知されます。

ネットワーク負荷を軽減するトランスコーディング

遠隔地からのアクセス時、ネットワークの帯域に合わせて映像の解像度やデータ量を動的に変換（ダウンスケール）して伝送する機能を備えています。これにより、スマートフォン等のモバイル回線環境でも遅延の少ないスムーズなモニタリングを可能にします。

高度なセキュリティとデュアルLANアーキテクチャ

クライアント接続用とIPカメラ接続用の物理LANポートを独立して搭載。カメラ側のプライベートネットワークと、外部アクセス用のネットワークを物理的に分離することで、トラフィックの競合を防ぐとともに強固なセキュリティ環境を構築できます。

改ざん検知（ウォーターマーク）機能

録画データには改ざん防止用の電子透かし（ウォーターマーク）を付与。専用のBackup Playerを使用することで、映像が改ざんされていないかを厳格に証明できるため、証拠資料としての信頼性を担保します。

多彩な検索モードで目的のシーンを素早く特定

「日時検索」「カレンダー検索」「イベント検索」の3つのサーチモードを搭載。膨大な録画データの中から、センサー検知時や特定の時間帯をマウス操作で簡単に特定し、スムーズに再生できます。

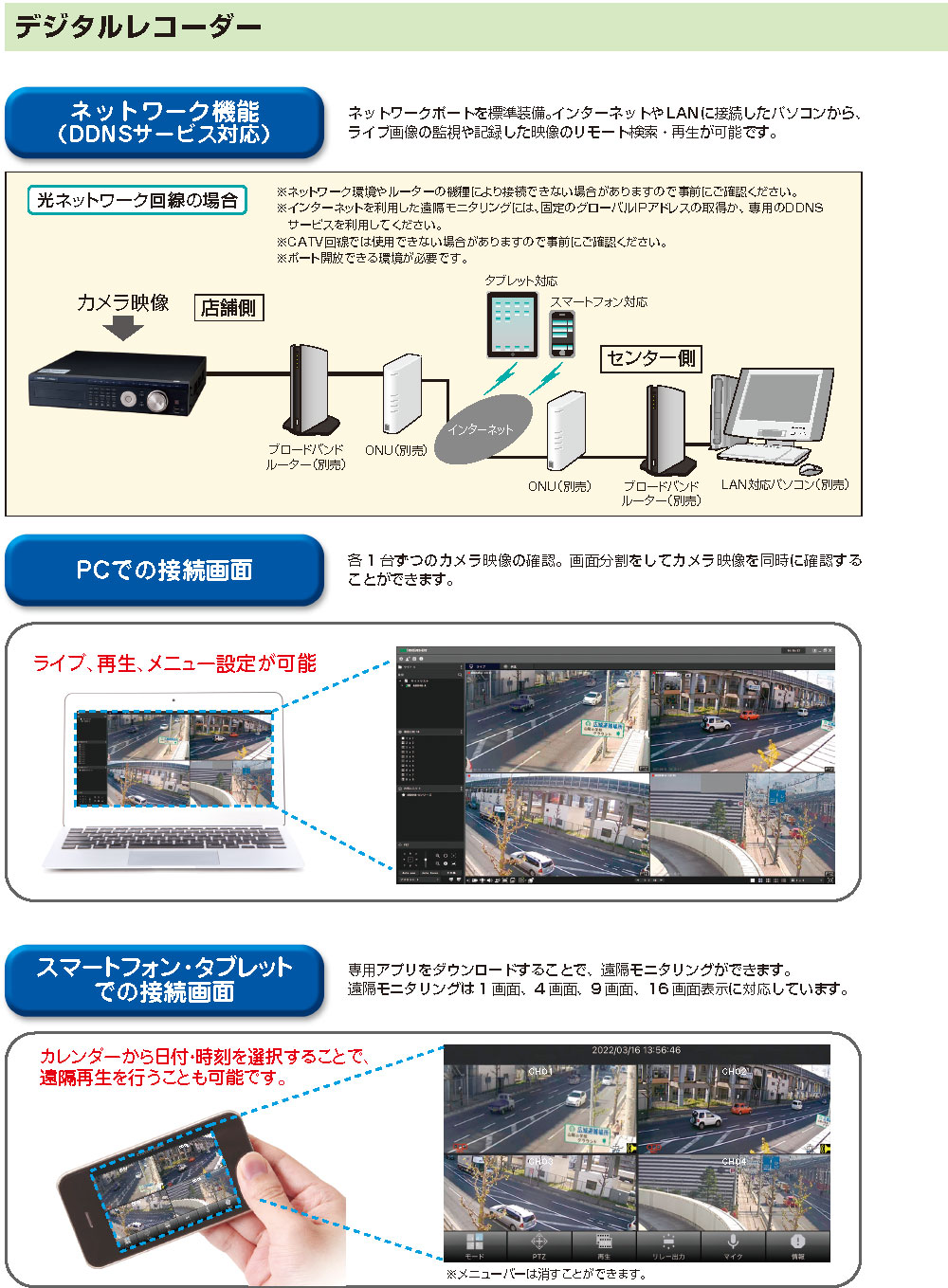

マルチデバイス対応の遠隔監視環境

PC向けの専用ビューアソフト「TrueEyes-Lite」では、最大64台までのカメラを一括表示可能。また、iOS/Android対応の専用アプリ「TrueEyes」により、外出先からでもリアルタイムのライブ映像確認と過去映像の再生が行えます。

選定時に評価したい強み

  • 安定稼働： 致命的エラー時の自動再起動による無停止運用の追求
  • 利便性： マウス操作による直感的な設定とカレンダー検索
  • 施工性： 独立したカメラ用LANポートによりIP設計が容易
  • 拡張性： HDDの増設スロットを確保した余裕のある設計

施工・設置ガイド

NVRの長期安定稼働のため、以下の設置条件を必ず守ってください。

確認項目 設計・施工上の注意点
設置方向 横置き専用です。縦置きはHDD故障の原因となるため厳禁です。
通気スペース 左右および上下に5cm以上の隙間を確保してください。
IP設定 ETHERNET1と2には必ず異なるセグメントのIPアドレスを割り当ててください。
ストリーム制限 第3ストリームのフレームレートは必ず15fps以下に設定してください。
センサー入力 外部センサーとの連動は、CH1〜CH4のみ対応しています。

インジケーター表示（フロントパネル）

ランプ名称 状態 動作条件・意味
POWER 赤点灯 電源ONの状態
REC 青点滅 録画実行中（スケジュール・イベント問わず）
NETWORK 青点灯 遠隔クライアントからの接続確立中
ALARM 赤点灯 アラーム入力またはモーション検知発生中
ERROR 赤点灯 HDDフル、冷却ファン異常、HDD未検出、書込失敗等の異常時

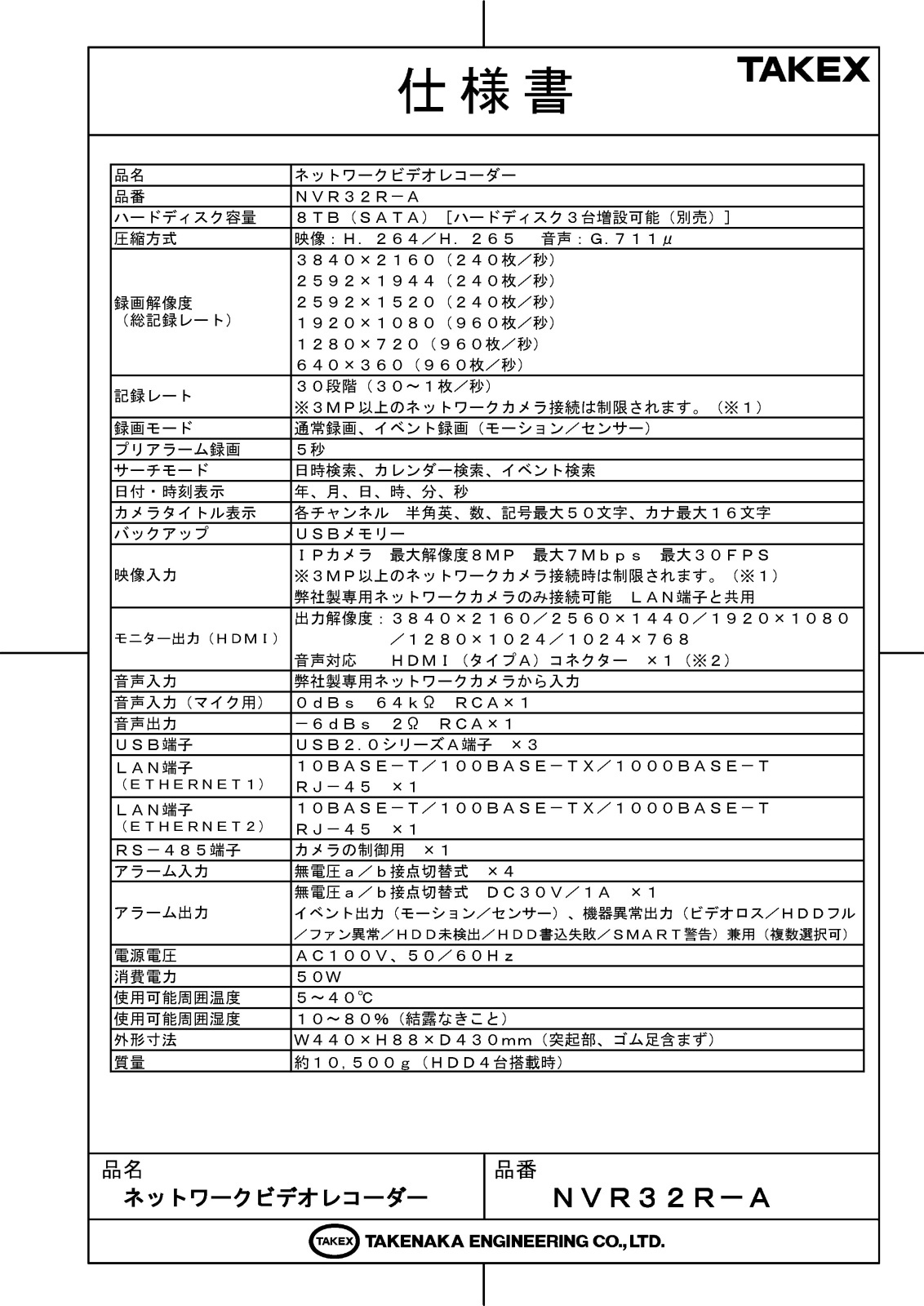

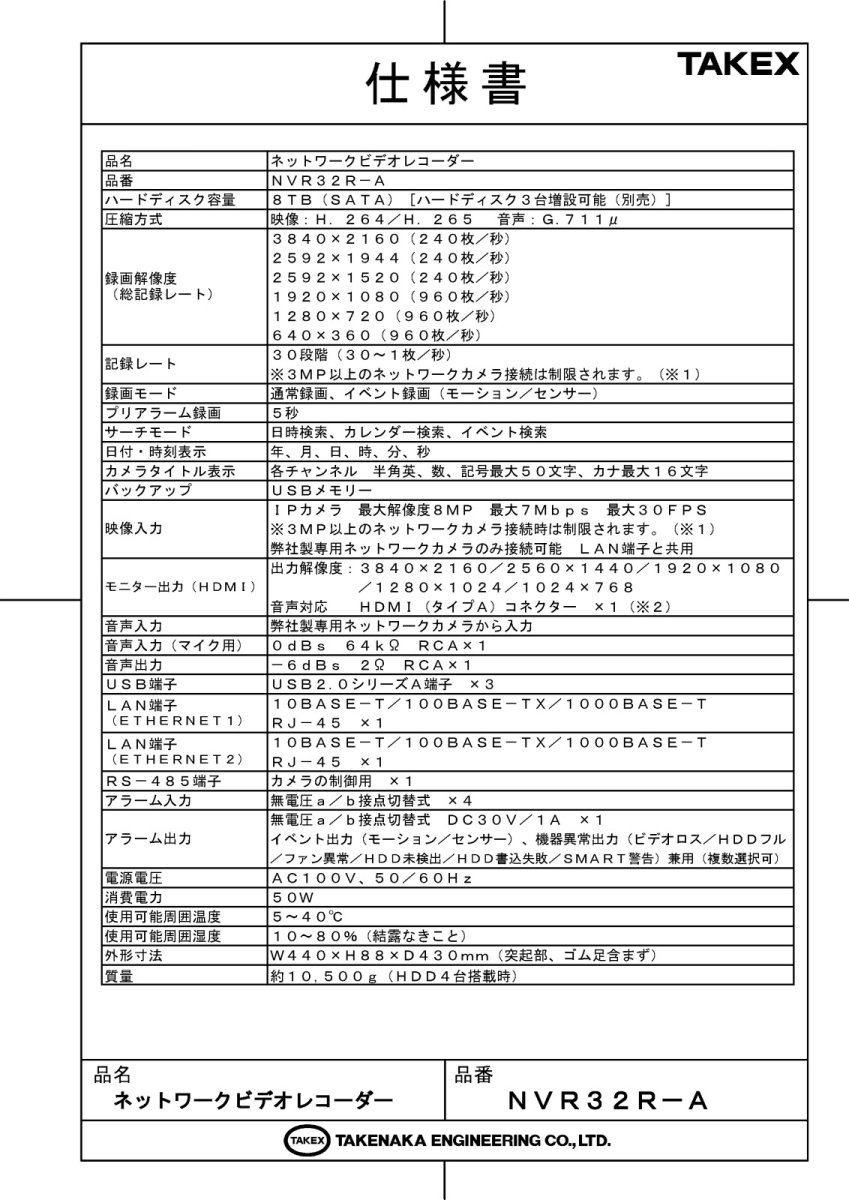

製品仕様

項目 内容
ハードディスク容量 8TB（SATA）［ハードディスク3台増設可能（別売）］
圧縮方式 映像：H.264／H.265　音声：G.711μ
録画解像度（総記録レート） 3840×2160（240枚／秒）
2592×1944（240枚／秒）
2592×1520（240枚／秒）
1920×1080（960枚／秒）
1280×720（960枚／秒）
640×360（960枚／秒）
記録レート 30段階（30〜1枚／秒）
※3MP以上のネットワークカメラ接続時は制限あり（注釈参照）
録画モード 通常録画、イベント録画（モーション／センサー）
プリアラーム録画 5秒（固定）
サーチモード 日時検索、カレンダー検索、イベント検索
日付・時刻表示 年、月、日、時、分、秒
カメラタイトル表示 各チャンネル　半角英・数・記号最大50文字、カナ最大16文字
バックアップ USBメモリー（AVI形式、RMS形式）
映像入力 IPカメラ最大32台（最大解像度8MP、最大7Mbps、最大30FPS）
※TAKEX製専用ネットワークカメラのみ接続可能
モニター出力（HDMI） 3840×2160／2560×1440／1920×1080／1280×1024／1024×768
音声対応、HDMI（タイプA）コネクター ×1
音声入出力 入力（マイク用）：RCA×1（0dBs、64kΩ）
出力：RCA×1（－6dBs、2Ω）
LAN端子 ETHERNET 1（クライアント用）×1、ETHERNET 2（IPカメラ用）×1
共に10BASE-T／100BASE-TX／1000BASE-T
アラーム入出力 入力：無電圧a／b接点切替式 ×4（CH1〜4対応）
出力：無電圧a／b接点切替式（DC30V/1A）×1（イベント・異常兼用）
電源電圧・消費電力 AC100V（50／60Hz）、消費電力 50W
周囲環境条件 温度：5〜40℃、湿度：10〜80％（結露なきこと）
外形寸法・質量 W440×H88×D430mm（突起部除く）、約10,500g（HDD4台搭載時）

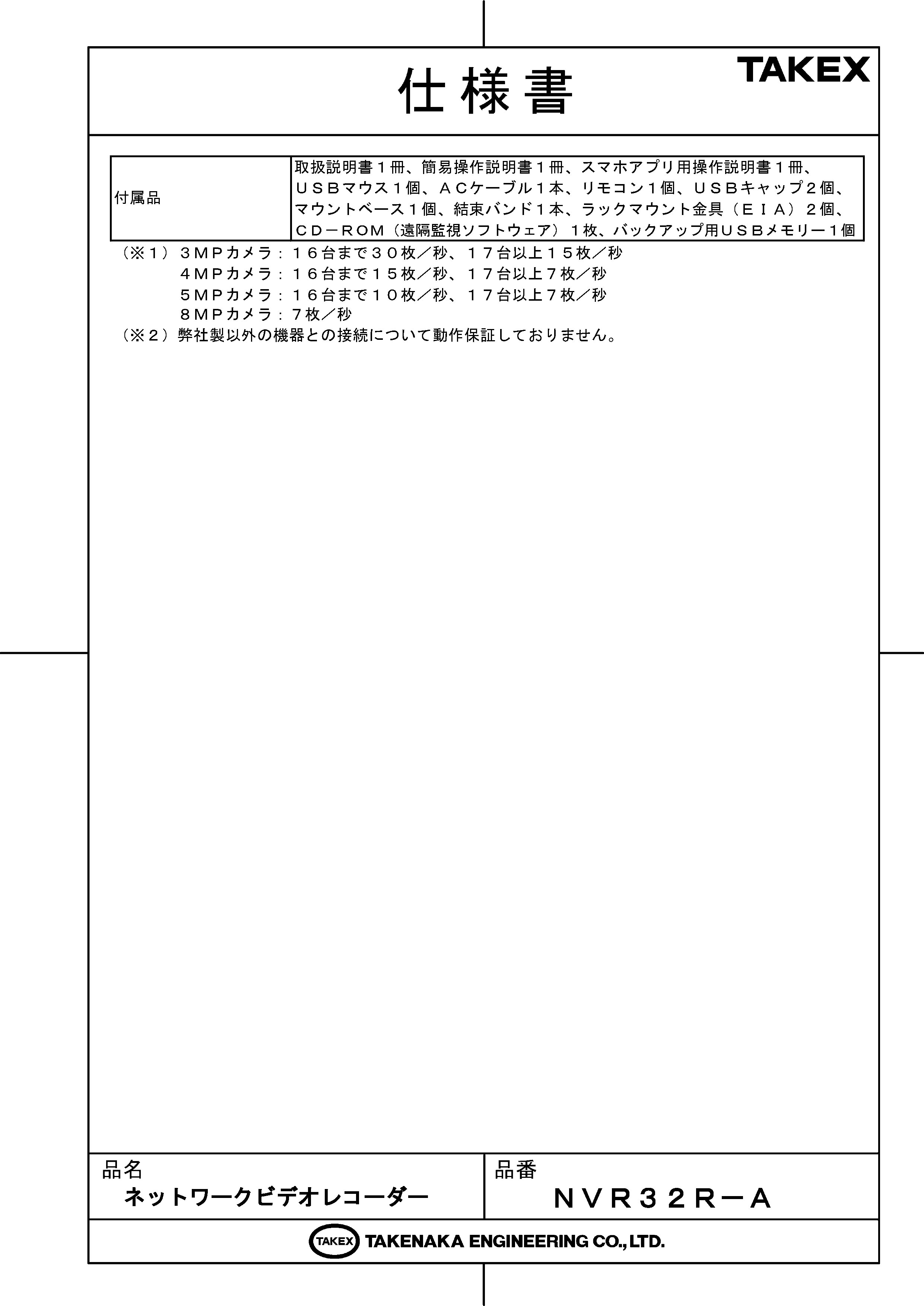

解像度別レート制限（※1） 3MP：16台まで30fps、17台以上15fps
4MP：16台まで15fps、17台以上7fps
5MP：16台まで10fps、17台以上7fps
8MP：全台数一律 7fps

FAQ

Q：ハードディスクの増設は可能ですか？ A：はい、標準の8TBに加えて、別売のハードディスクをさらに3台（合計4台）まで内部に増設することが可能です。
Q：他社製のIPカメラは接続できますか？ A：本機はTAKEX製専用ネットワークカメラ（V・22T・21Tシリーズ等）専用のレコーダーです。他社製カメラの動作保証はしておりません。
Q：4K解像度で30fpsの録画は可能ですか？ A：8MP（4K）カメラを接続した場合、録画レートは最大7fpsに制限されます。解像度によって最大フレームレートが異なりますので仕様表をご確認ください。
Q：スマートフォンでの遠隔監視に月額費用はかかりますか？ A：専用アプリ「TrueEyes」の使用自体に月額費用はかかりませんが、通信に伴うパケット通信料は別途必要です。
Q：録画データが一杯になったらどうなりますか？ A：初期設定では「上書きオン」になっており、古いデータから自動的に削除して新しい映像を録画し続けます。
Q：外部センサーとの連動録画は可能ですか？ A：はい、背面の端子台にセンサーを入力することで連動可能です。ただし、対応しているのはCH1からCH4までの4チャンネル分となります。
Q：縦置きでの設置はできますか？ A：いいえ、本機は横置き専用です。縦置きにすると内蔵HDDに過度な負荷がかかり、故障の原因となります。
Q：バックアップデータの改ざんを防ぐ機能はありますか？ A：はい、電子透かし（ウォーターマーク）機能があり、専用ビューアで再生する際に改ざんの有無をチェックできます。
Q：停電後の復旧はどうなりますか？ A：通電再開後、システムは自動的に起動し、中断前の設定で録画を再開します。
Q：パスワードを忘れた場合、どうすればよいですか？ A：セキュリティ上、お客様ご自身でのリセットはできません。メーカーまたは販売店までお問い合わせください。
