商品詳細

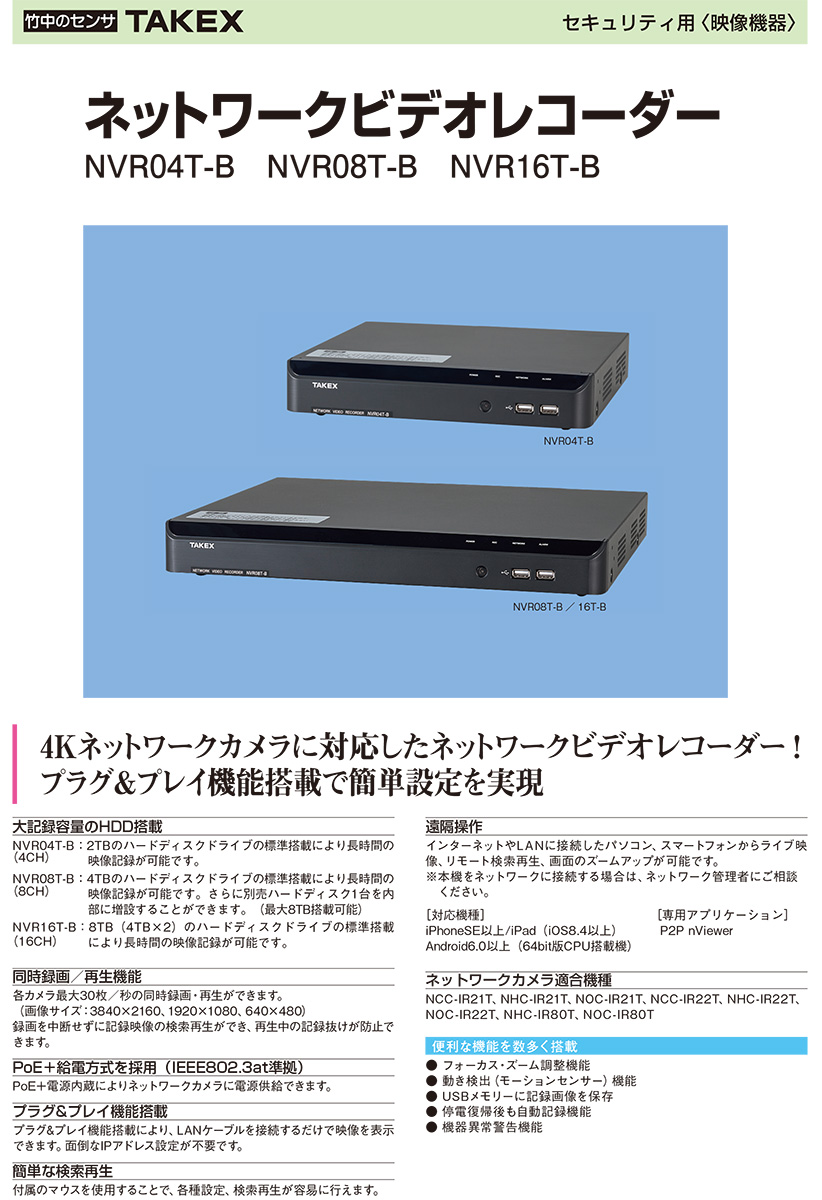

TAKEX ネットワークビデオレコーダー 16ch 4K対応 PoE+給電

NVR16T-B ネットワークビデオレコーダー

NVR16T-Bは、最大16台の4Kネットワークカメラを統合管理できる高性能ビデオレコーダーです。PoE+給電機能を内蔵し、LANケーブル1本でカメラの駆動と映像伝送を完結。8TBの大容量HDDとH.265圧縮技術により、長期間の超高精細記録を実現します。

型番： NVR16T-B
製品名： ネットワークビデオレコーダー
対応チャンネル： 最大16チャンネル
最大解像度： 3840×2160 (4K / 8MP)
ストレージ： 8TB (SATA) 標準搭載
給電方式： PoE+給電 (IEEE802.3at準拠 / 合計150Wまで)

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

中規模から大規模な店舗・オフィスの監視
4Kカメラを用いた高精細な人物特定・証拠記録
工場や倉庫など、多点数のカメラ設置が必要な現場
複雑なネットワーク設定を避けたい施工現場

導入前に確認したいポイント

カメラ合計消費電力が150W以内であること
接続するカメラが弊社指定の適合機種であること
放熱のため左右に5cm以上の空間が確保できること
4K解像度表示には対応するモニターが必要です

特長

大容量8TB HDD搭載による長期録画

標準で8TB（4TB×2）のハードディスクを搭載。高精細な映像を長期間保存することが可能です。16チャンネルの同時録画においても安定したパフォーマンスを発揮します。

PoE+給電内蔵とプラグ＆プレイ機能

背面に16ポートのPoE+給電HUBを内蔵しており、LANケーブルを接続するだけでカメラへの電源供給と映像表示が自動で行われます。面倒なIPアドレス設定が不要なため、現場での工数削減に直結します。

H.265 / 4K超高精細映像への対応

最新の映像圧縮方式H.265に対応し、録画データの容量を効率的に削減。最大3840×2160解像度の4Kカメラ映像を、HDMI出力により精細かつ鮮明にモニタリング可能です。

独立ネットワーク構成による高い信頼性

WAN(UPLINK)とLAN(DOWNLINK)端子を物理的に分けることで、カメラ映像のトラフィックが社内LANに干渉することを防止。ネットワーク負荷によるシステムダウンのリスクを最小限に抑えます。

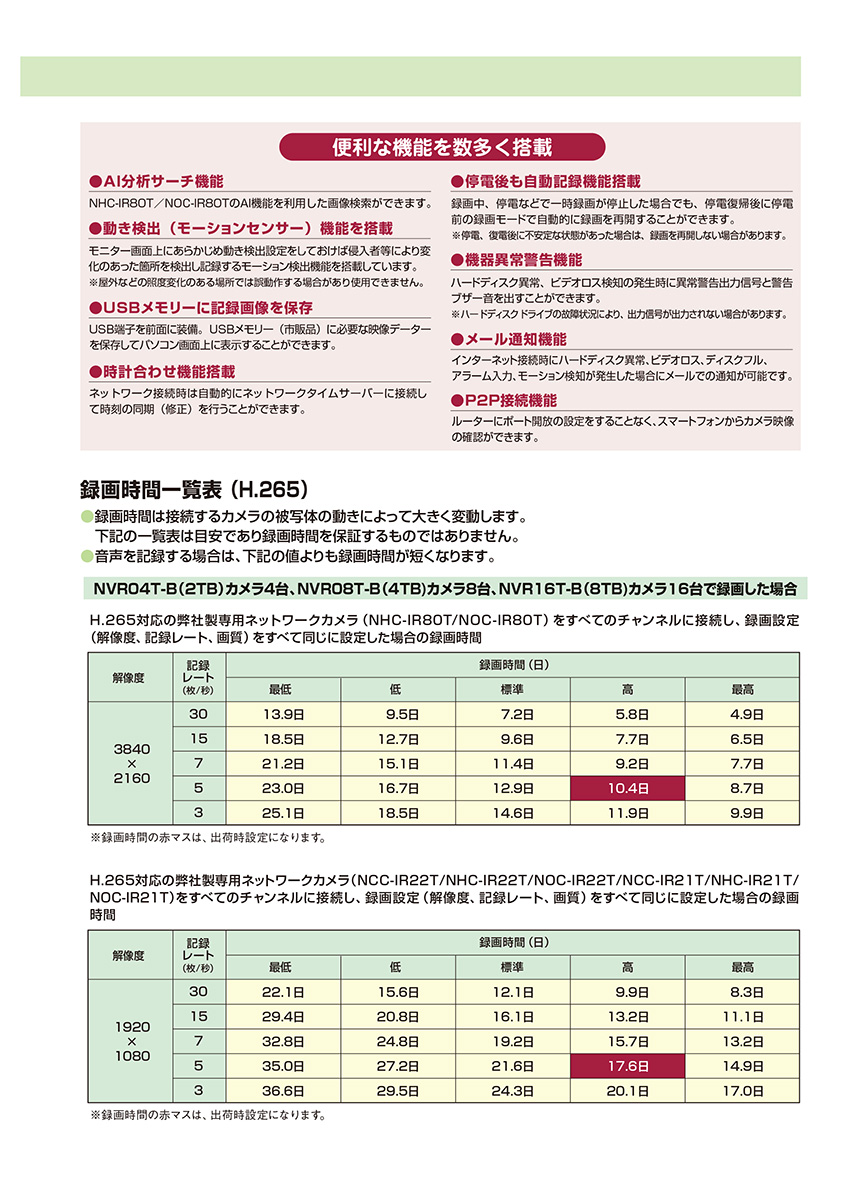

多彩なサーチ機能と同時録画・再生

録画を中断することなく、日時、サムネイル、イベント、AI分析などの多様なモードで記録映像の検索・再生が可能です。再生中の記録抜けを防止する高い信頼設計を採用しています。

システム自己診断「S.M.A.R.T.」機能

ハードディスクの物理的な異常を常時監視するS.M.A.R.T.機能を搭載。異常検知時にはブザーや画面通知、メールなどで管理者に警告を発し、重大な録画不可トラブルを未然に防ぎます。

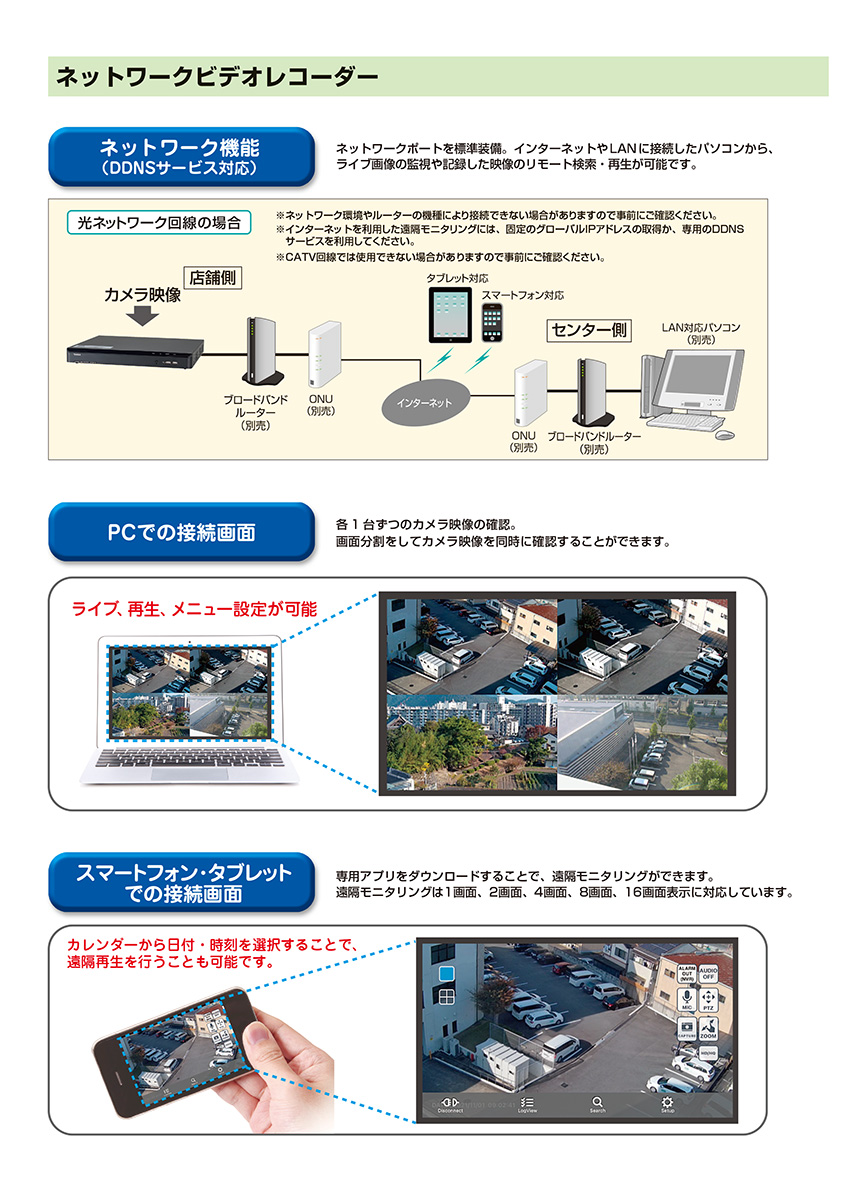

P2Pクラウドによる手軽な遠隔監視

専用アプリ「P2P nViewer」を使用し、QRコードをスキャンするだけでスマートフォンやPCからの遠隔監視が可能です。ルーターの複雑なポート開放設定を行わずにライブ映像や再生が行えます。

高度なイベント通知・連携機能

動き検出（モーションセンサー）やAI分析イベント、外部センサー入力と連動した録画・通知が可能です。物理アラーム入力8接点、リレー出力1接点を備え、周辺機器との柔軟な連携をサポートします。

    選定時に評価したい強み
    施工性： LANを挿すだけで映るプラグ＆プレイにより、専門知識がなくても設置可能。
電力管理： 1ポート最大30WのPoE+対応で、赤外線付カメラなどの高消費電力機にも対応。
安定性： 独立ネットワーク設計により、既存LANへの影響ゼロで大規模監視を実現。
保守性： HDD寿命やPoE電力超過の警告機能により、ダウンタイムを最小化。



施工・設置ガイド

安定稼働のため、設置時は通気孔を塞がず、周囲温度が40℃を超えない環境を選択してください。特にHDMIモニターを使用する場合は、モニターの電源を先に入れてからNVRを起動することで、最適な解像度が自動認識されます。

確認項目	この製品での考え方
設置姿勢	横置き専用。HDD保護のため縦置き・斜め置きは厳禁。
配線距離	カテゴリー5e以上のLANケーブルで最大100mまで。
電力設計	16台全ポート使用時は1台あたり約9.3Wの配分となります。
パスワード	英大文字・小文字・数字・記号を全て含む8文字以上が必要です。

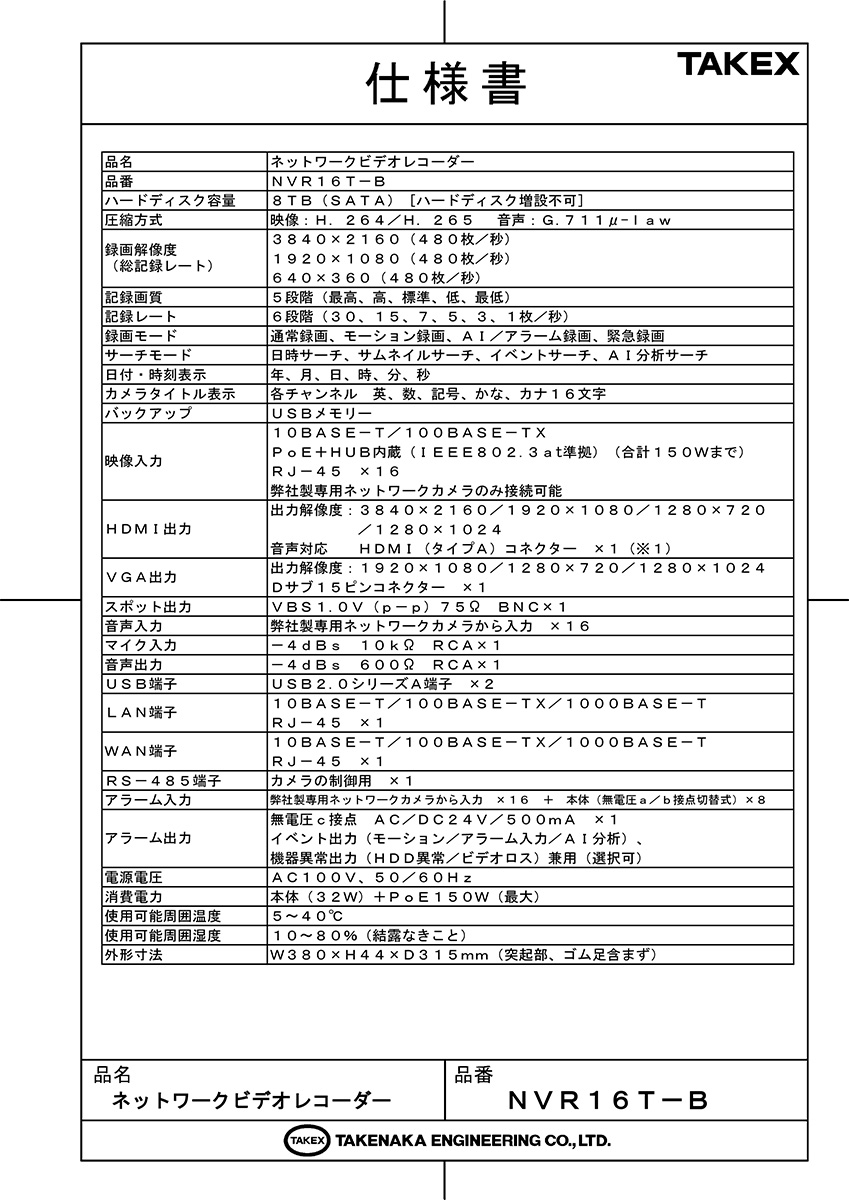

製品仕様

項目	内容
品名	ネットワークビデオレコーダー
品番	NVR16T-B
ハードディスク容量	8TB（SATA）［ハードディスク増設不可］
圧縮方式	映像：H.264／H.265　音声：G.711μ-law
録画解像度（総記録レート）	3840×2160（480枚／秒） 1920×1080（480枚／秒） 640×360（480枚／秒）
記録画質	5段階（最高、高、標準、低、最低）
記録レート	6段階（30、15、7、5、3、1枚／秒）
録画モード	通常録画、モーション録画、AI／アラーム録画、緊急録画
サーチモード	日時サーチ、サムネイルサーチ、イベントサーチ、AI分析サーチ
日付・時刻表示	年、月、日、時、分、秒
カメラタイトル表示	各チャンネル　英、数、記号、かな、カナ16文字
バックアップ	USBメモリー
映像入力	10BASE-T／100BASE-TX PoE＋HUB内蔵（IEEE802.3at準拠）（合計150Wまで） RJ-45　×16 弊社製専用ネットワークカメラのみ接続可能
HDMI出力	出力解像度：3840×2160／1920×1080／1280×720／1280×1024 音声対応　HDMI（タイプA）コネクター　×1
VGA出力	出力解像度：1920×1080／1280×720／1280×1024 Dサブ15ピンコネクター　×1
スポット出力	VBS1.0V（p-p） 75Ω　BNC×1
音声入力	弊社製専用ネットワークカメラから入力　×16
マイク入力	－4dBs　10kΩ　RCA×1
音声出力	－4dBs　600Ω　RCA×1
USB端子	USB2.0シリーズA端子　×2
LAN端子	10BASE-T／100BASE-TX／1000BASE-T　RJ-45　×1
WAN端子	10BASE-T／100BASE-TX／1000BASE-T　RJ-45　×1
RS-485端子	カメラの制御用　×1
アラーム入力	弊社製専用ネットワークカメラから入力 ×16 ＋本体（無電圧a/b接点切替式）×8
アラーム出力	無電圧c接点　AC／DC24V／500mA　×1 イベント出力（モーション／アラーム入力／AI分析）、機器異常出力（HDD異常／ビデオロス）兼用
電源電圧	AC100V、50／60Hz
消費電力	本体（32W）＋PoE150W（最大）
使用可能周囲温度	5〜40℃
使用可能周囲湿度	10〜80％（結露なきこと）

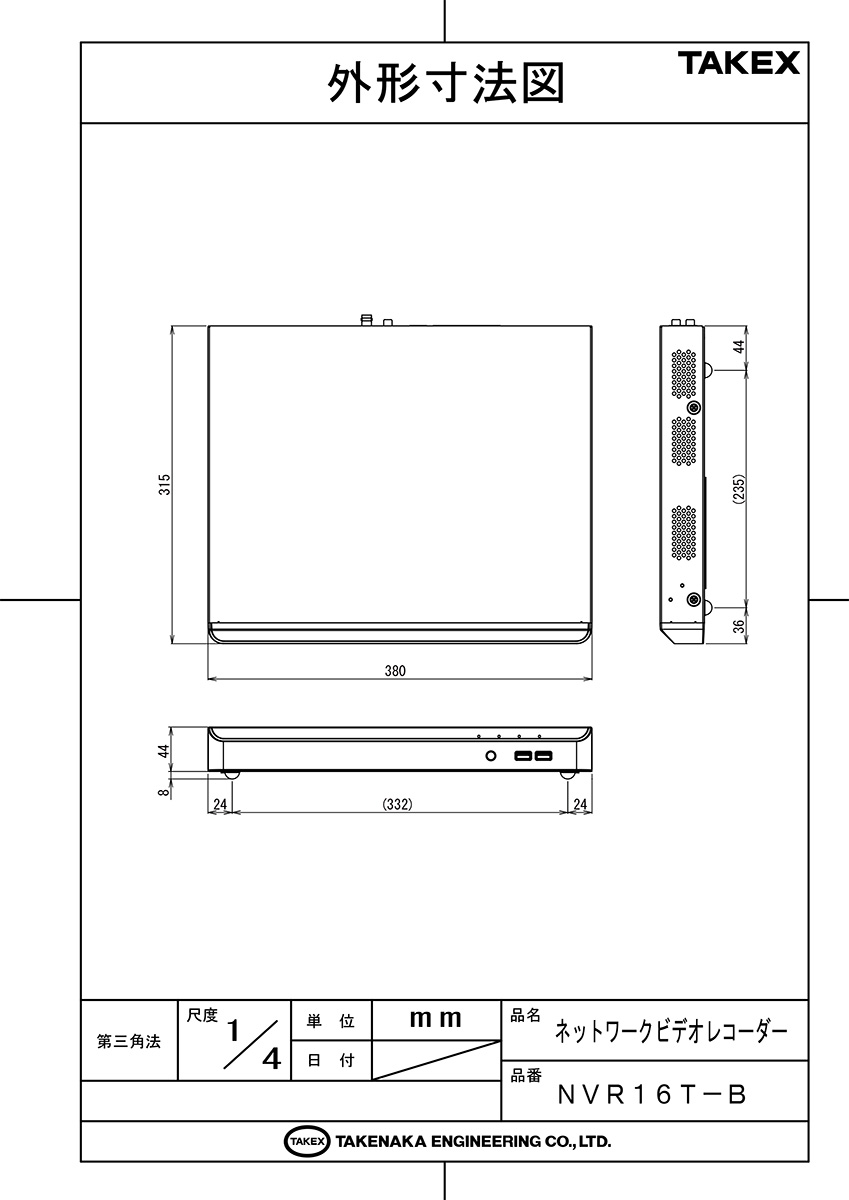

外形寸法	W380×H44×D315mm（突起部、ゴム足含まず）

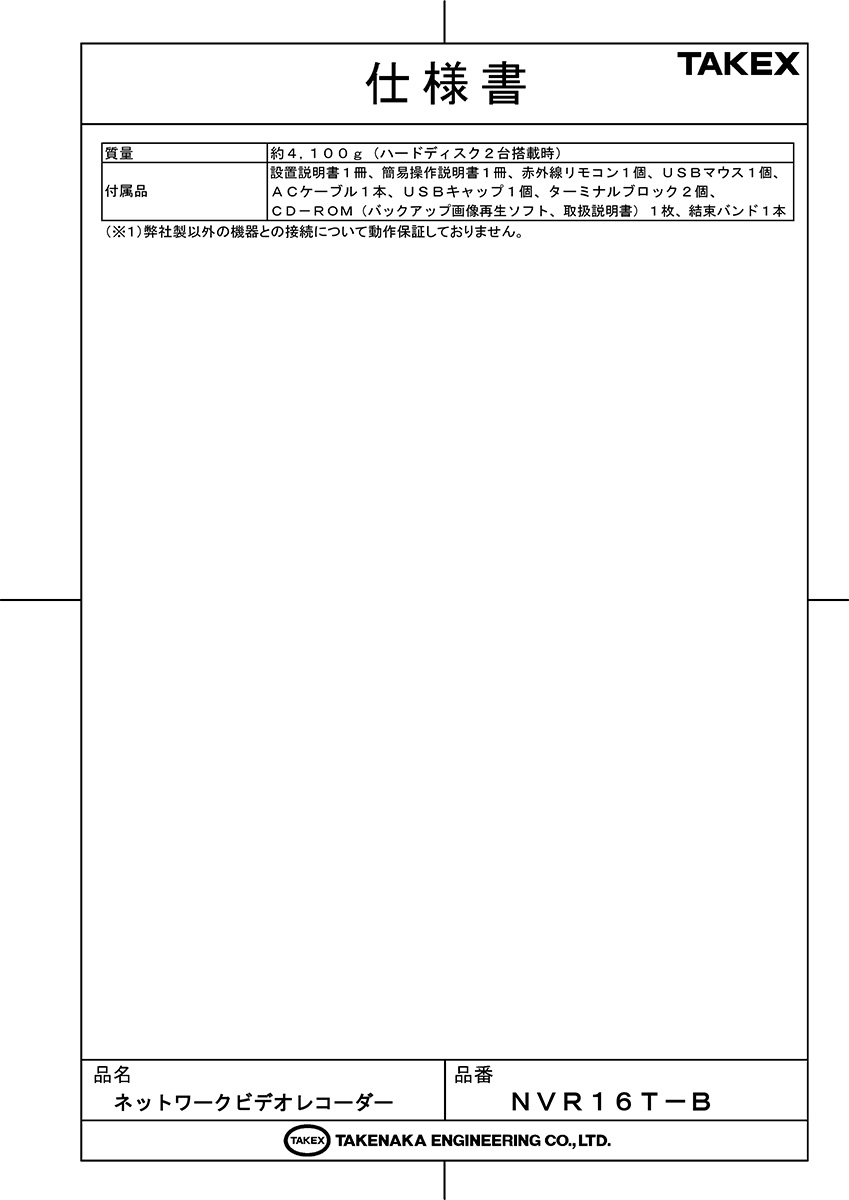

質量	約4,100g（ハードディスク2台搭載時）

FAQ

Q：他社製のネットワークカメラも接続できますか？ A：本機は弊社製専用ネットワークカメラ（NCC/NHC/NOCシリーズ）のみ動作保証しています。

Q：PoE給電は何Wまで対応していますか？ A：1ポートあたり最大30W、16ポート合計で最大150Wまでの給電が可能です。

Q：4Kモニターでないと映像は表示されませんか？ A：いいえ、フルHD（1920×1080）以下の解像度のモニターもHDMI/VGA接続でご利用いただけます。

Q：HDDの録画容量が一杯になったらどうなりますか？ A：標準設定では「上書き録画」が有効になっており、古いデータから順に削除して録画を継続します。

Q：スマホで見るための月額費用はかかりますか？ A：専用アプリ「P2P nViewer」の利用およびP2P接続機能に月額費用はかかりません。

Q：インターネット環境がない場所でも録画できますか？ A：はい、ローカル環境のみでも録画・再生は可能です。遠隔監視機能のみインターネットが必要です。

Q：録画データのバックアップ方法を教えてください。 A：前面または背面のUSB端子にFAT32形式でフォーマットしたUSBメモリーを接続してバックアップが可能です。

Q：録画中の映像を再生すると、録画が止まってしまいますか？ A：いいえ、同時録画・再生機能を搭載しているため、再生中も録画が中断されることはありません。

Q：パスワードを忘れた場合の対処法は？ A：初期設定時に登録した認証用メールアドレスから再発行が可能です。登録がない場合は弊社への返送初期化（有償）が必要です。

Q：HDDの寿命はどのくらいですか？ A：24時間365日の運用において、約2年を目安に予防交換を推奨しています。
