受信ユニット [RXF-740B]

受信ユニット [RXF-740B]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 受信ユニット 小電力セキュリティシステム 426MHz帯 4周波切替対応

受信ユニット RXF-740B

RXF-740Bは、4周波切替機能を搭載した小電力型ワイヤレスセキュリティシステムの基幹受信ユニットです。最大60台の送信機を管理可能で、4つの独立した警報チャンネルにより緻密なゾーン管理を実現します。電波干渉のリスクを最小限に抑え、大規模な施設や密集地でも高い信頼性を誇るBtoB仕様のワイヤレス受信機です。

  • 型番 RXF-740B
  • 製品名 受信ユニット（4周波切替対応型）
  • 対応台数 最大60台（4グループ管理）
  • 周波数 426MHz帯 4波切替
  • 電源 AC100V または DC10〜30V
  • 出力 警報個別4回路 ＋ 異常一括1回路

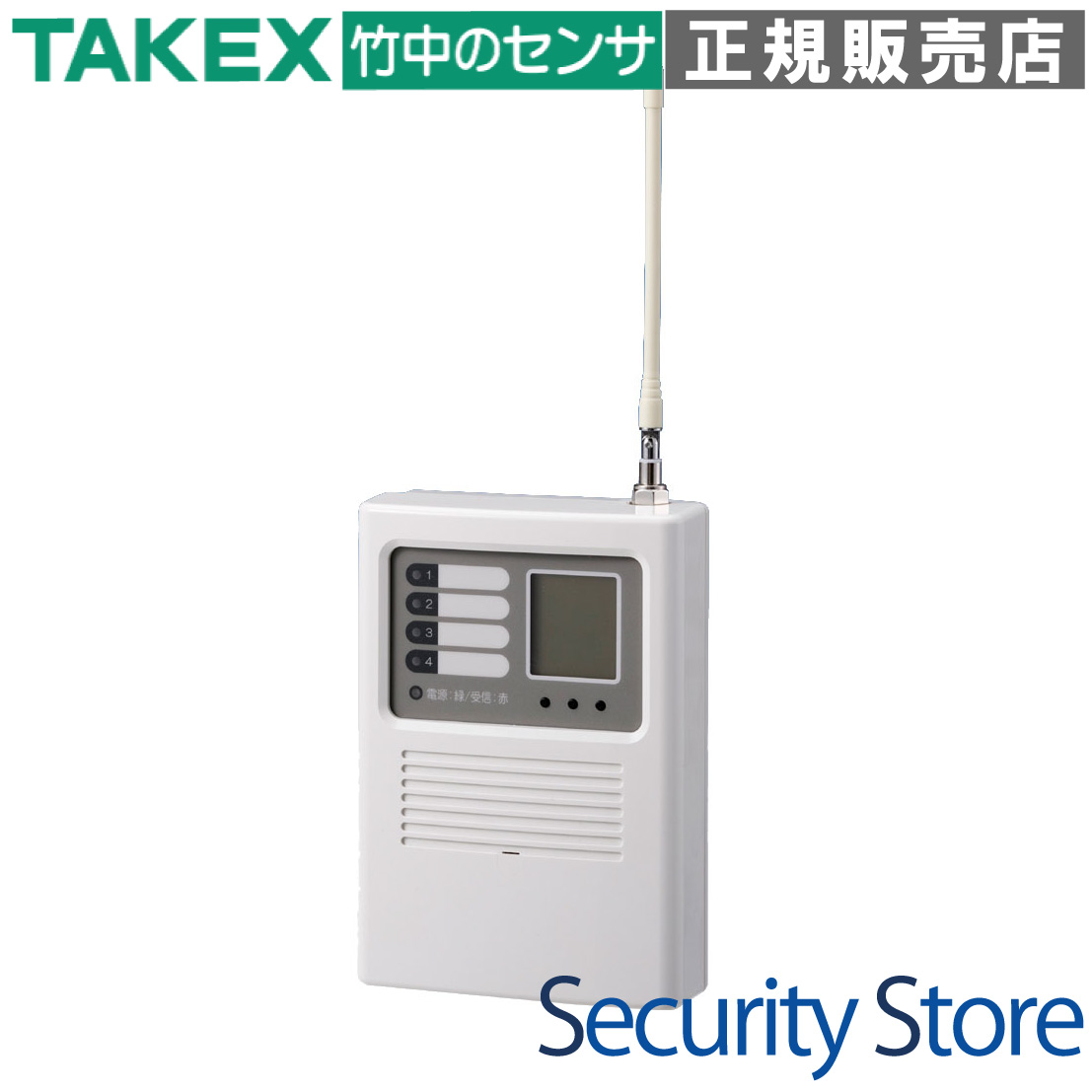

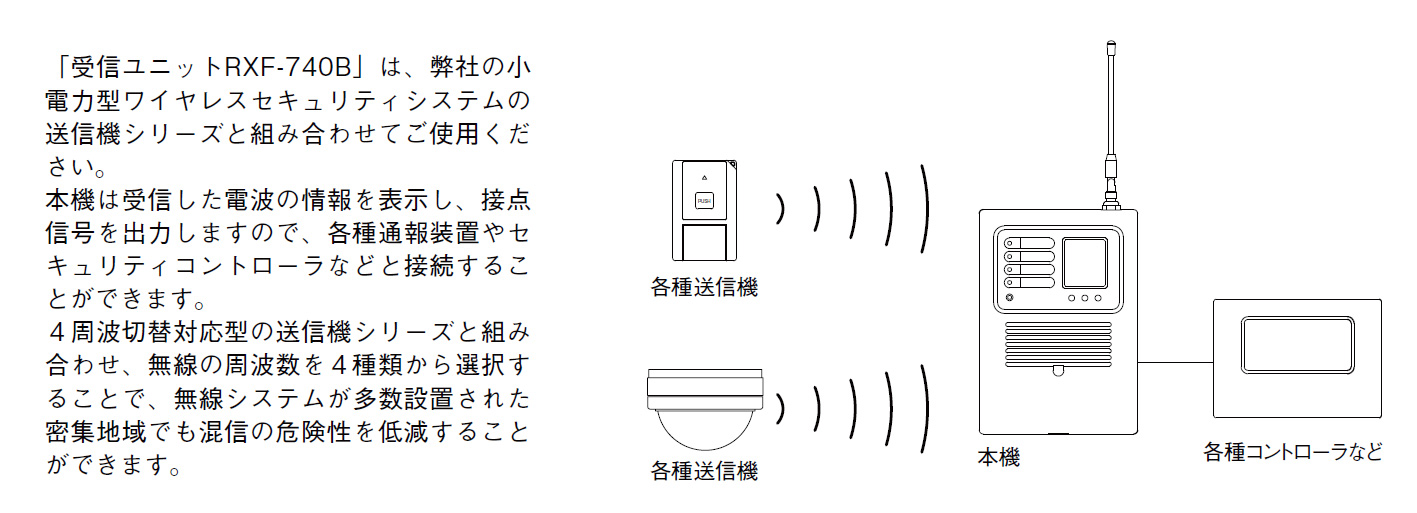

受信ユニット RXF-740B 外観画像

資料ダウンロード

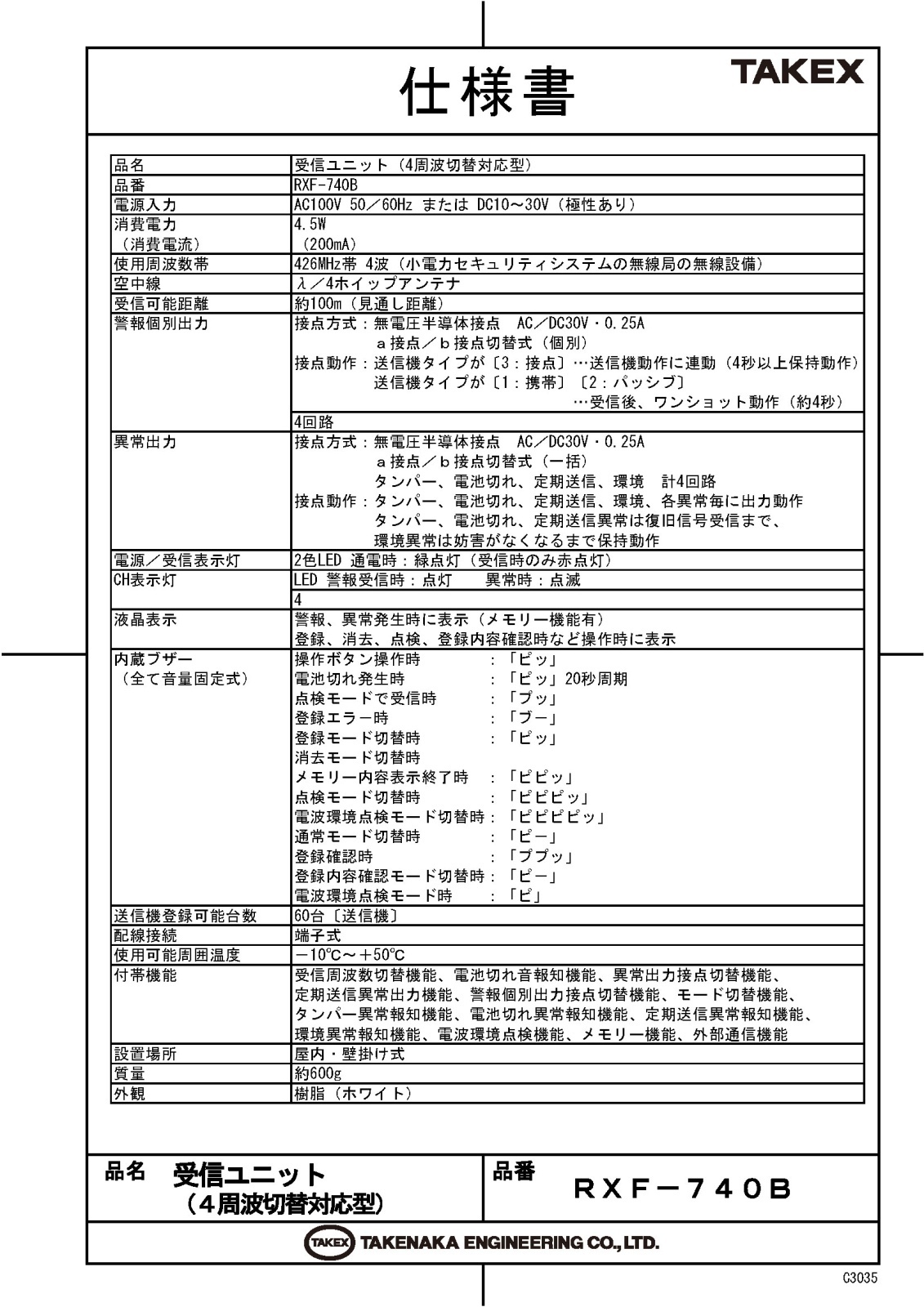

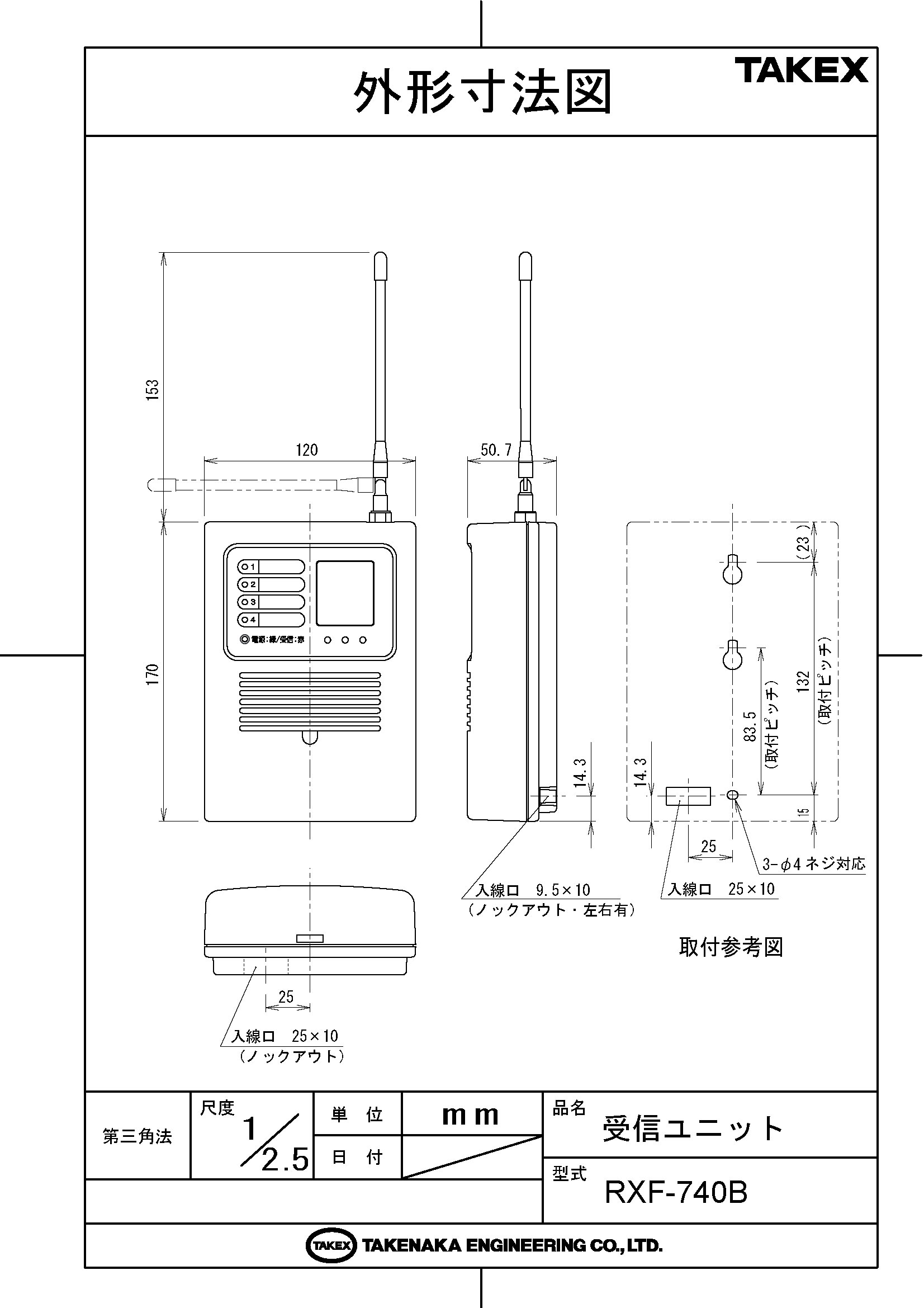

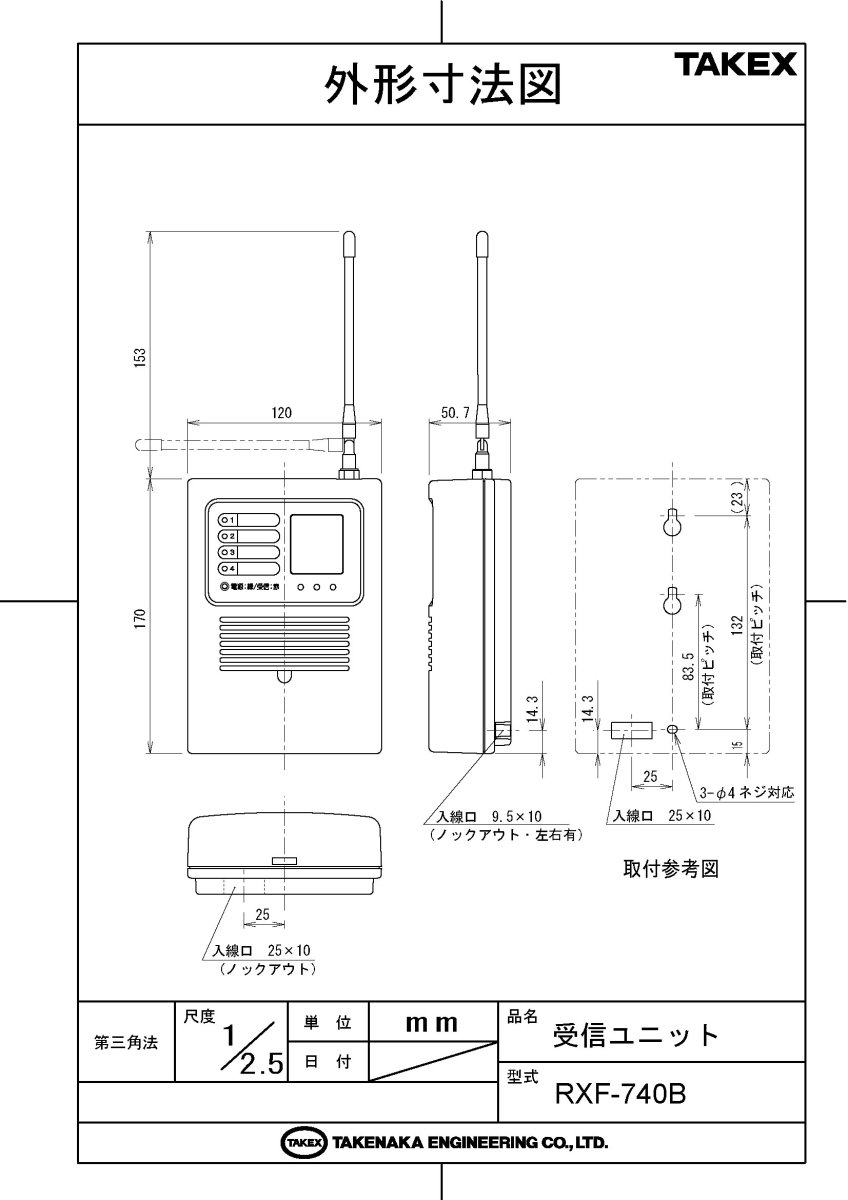

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 大規模オフィスの防犯管理
  • 集合住宅の各戸異常監視システム
  • 工場・倉庫のワイヤレスセンサー統合
  • 既存の有線警報盤への無線拡張
  • 電波干渉が懸念されるビル密集地域

導入前に確認したいポイント

  • 送信機との間に遮蔽物がないか（見通し100m）
  • 設置面が金属板でないか（感度低下の原因）
  • AC100V または DC10-30Vの電源確保が可能か
  • 接続先の警報盤の入力接点仕様（a接点/b接点）
  • 他無線機器との干渉を考慮した周波数選択

特長

4周波切替対応による電波混信の低減

同一エリアや近接する建物で複数の無線システムが運用されている場合でも、4つの周波数チャンネルから最適な波を選択することで、相互干渉による誤動作や不動作を劇的に軽減します。現場の電波環境に合わせた柔軟なシステム設計が可能です。

最大60台の送信機を体系的に管理

1台の受信機に最大60台までの送信機を登録可能です。これらは4つのグループ（チャンネル）に分けて管理できるため、エリアごとの識別や、特定のセンサー群のみの出力切り分けといった高度な運用をサポートします。

運用状態を可視化する液晶表示とLED

本体前面に液晶画面を搭載し、警報や異常を発生させた送信機のチャンネル番号、個別アドレス、登録番号を表示します。どのセンサーで何が起きているかを現場で瞬時に判断できるため、初動対応の迅速化に貢献します。

包括的な自己診断・異常監視機能

単なる警報信号だけでなく、送信機の「電池切れ」「タンパー（カバー開放）」「定期送信異常（死活監視）」「環境異常（妨害電波）」の4大異常を監視します。システムのダウンタイムを未然に防ぐ高度な信頼性を備えています。

現場での調整を容易にする電波環境点検モード

設置時に周囲のノイズ状況や各送信機の電波到達レベルを確認できる点検モードを装備しています。専門的な測定器がなくても、本体だけで安定した通信が可能な設置位置の選定が可能です。

PCによる送信機管理に対応

オプションの登録・消去ソフトを使用することで、PC上での送信機リスト管理や設定の書き換えが可能です。多数のデバイスを管理する現場でのメンテナンス工数を大幅に削減し、確実なデータ管理を実現します。

選定時に評価したい強み

  • マルチ電源対応： AC100V直結とDC10〜30Vの両方に対応し、あらゆる施工環境に適合。
  • 多彩な出力設定： 警報4系統は個別にa接点/b接点の切替が可能で、既存システムとの親和性が高い。
  • 確実な履歴管理： メモリー機能を搭載し、過去の異常履歴を後からボタン一つで遡って確認可能。
  • メンテナンス性： 送信機の電池切れを20秒周期の音報知と液晶表示で知らせ、交換漏れを防止。

LED表示・動作ステータス

表示灯の状態 意味 詳細
電源灯（緑点灯） 正常動作中 安定して電源が供給されています。
電源灯（赤点灯） 電波受信中 登録送信機、または何らかの電波を受信した際に点灯します。
CH灯（0.1s点灯/0.5s消灯） 異常発生 電池切れや定期送信異常などが発生しています。
CH灯（高速点滅） 環境異常・設定モード 妨害電波の検知、または登録・点検モード中です。

配線・端子仕様

背面端子台には以下の接続が可能です。配線時は電圧降下を防ぐため推奨線径（CPEV 0.65mm以上等）をご使用ください。

電源入力端子 AC100V（50/60Hz）または DC10〜30V（極性あり）を接続。
警報個別出力 (1-4) 各チャンネルの警報出力（無電圧半導体接点 AC/DC30V・0.25A）。a/b接点切替可。
異常出力 タンパー・電池切れ・定期送信・環境異常の一括出力。a/b接点切替可。

製品仕様

項目 内容
品名受信ユニット（4周波切替対応型）
品番RXF-740B
電源電圧AC100V 50／60Hz または DC10〜30V（極性あり）
消費電力（消費電流）4.5W（200mA）
使用周波数帯426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
空中線λ／4ホイップアンテナ
受信可能距離約100m（見通し距離）
警報個別出力接点方式：無電圧半導体接点　AC／DC30V・0.25A
a接点／b接点切替式（個別）
接点動作：送信機タイプが〔3：接点〕…送信機動作に連動（4秒以上保持動作）
送信機タイプが〔1：携帯〕〔2：パッシブ〕…受信後、ワンショット動作（約4秒）
4回路
異常出力接点方式：無電圧半導体接点　AC／DC30V・0.25A
a接点／b接点切替式（一括）
タンパー、電池切れ、定期送信、環境　計4回路
接点動作：タンパー、電池切れ、定期送信、各異常ごとに出力動作
タンパー、電池切れ、定期送信異常は復旧信号受信まで、
環境異常は妨害がなくなるまで保持動作
電源／受信表示灯2色LED　通電時：緑点灯（受信時のみ赤点灯）
CH表示灯LED　警報受信時：点灯
異常時・メモリー時：点滅
4回路分
液晶表示警報、異常発生時に表示（メモリー機能有）
登録、消去、点検、登録内容確認時など操作時に表示
内蔵ブザー操作音、電池切れ（20s周期）、エラー音、モード切替音（音量固定）
送信機登録可能台数60台
配線接続端子式
使用可能周囲温度－10℃〜＋50℃（結露なきこと）
付帯機能受信周波数切替機能、電池切れ音報知機能、異常出力接点切替機能、定期送信異常出力機能、警報個別出力接点切替機能、モード切替機能、タンパー異常報知機能、電池切れ異常報知機能、定期送信異常報知機能、環境異常報知機能、電波環境点検機能、メモリー機能、外部通信機能
設置場所屋内・壁掛式
質量約600g
外観樹脂（ホワイト）

FAQ

1台で何台までのセンサーを登録できますか？ 最大60台まで登録可能です。これらを4つのチャンネルグループに分けて管理することができます。
4周波切替とはどのような機能ですか？ 426MHz帯の中の4つの周波数から1つを選択できる機能です。近隣で同じシステムを使用している場合や電波干渉がある場合に、周波数を変えて混信を避けることができます。
電波はどのくらいの距離まで届きますか？ 見通し距離で約100mです。ただし、壁などの遮蔽物や周囲の電波環境により短くなるため、設置時の「点検モード」での確認を推奨します。
電池切れが発生したことはどうやってわかりますか？ 本体の液晶画面に該当する送信機番号が表示され、20秒周期で「ピッ」という報知音が鳴ります。また、異常出力端子からも信号が出力されます。
「定期送信異常」とは何ですか？ 送信機からの生存確認信号が一定時間（通常12時間以上）途絶えた場合に、故障や電池切れ、盗難、電波遮断と判断して異常を知らせる機能です。
屋外に設置することはできますか？ 本製品は「屋内・壁掛式」仕様です。屋外での使用はできません。屋外センサーの信号を受ける場合も、本機は屋内の電波の届く範囲に設置してください。
金属のボックスの中に設置しても大丈夫ですか？ 金属は電波を遮断または反射するため、金属ボックス内への設置は避けてください。受信感度が著しく低下します。
電源は何を使えばよいですか？ 家庭用コンセント（AC100V）に直接配線するか、DC10〜30Vの電源ユニット等から給電することが可能です。
過去の警報履歴を確認できますか？ メモリー機能を搭載しており、操作ボタンの「送り」を押すことで過去の異常内容を液晶画面で確認することが可能です。
「環境異常」の表示が出た場合の対処は？ 周囲で強力な妨害電波やノイズが60秒以上継続して発生しています。付近の電子機器（電子レンジ、OA機器等）を一時的にオフにするなどして原因を特定してください。
