ネットワークビデオレコーダー 4K対応 PoE+給電 H.265 4チャンネル遠隔監視

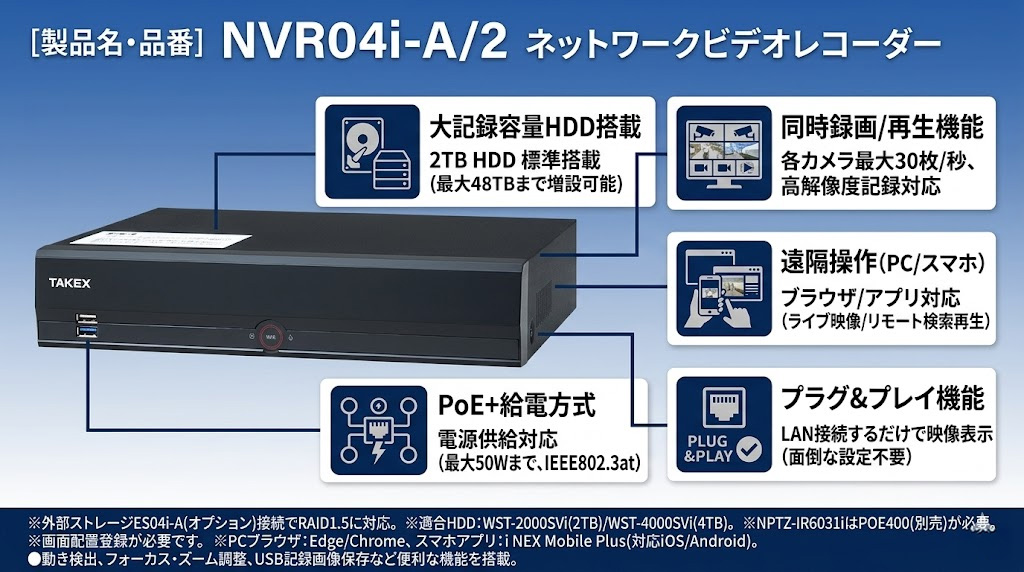

NVR04i-A/2 ネットワークビデオレコーダー

4K高解像度カメラに対応した、小〜中規模システムに最適な4chネットワークビデオレコーダーです。PoE+給電ポートを標準搭載し、LANケーブル1本でカメラとの接続・電源供給が完結する「プラグ＆プレイ」設計により、現場での設定工数を大幅に削減します。

型番NVR04i-A/2
製品名ネットワークビデオレコーダー
カメラ入力最大4チャンネル（PoE+内蔵）
標準HDD容量2TB（最大48TBまで拡張可能 ※オプション使用時）
圧縮方式H.265 / H.264 デュアルコーデック対応
主な用途店舗、オフィス、駐車場、小規模施設の高精細監視

資料ダウンロード

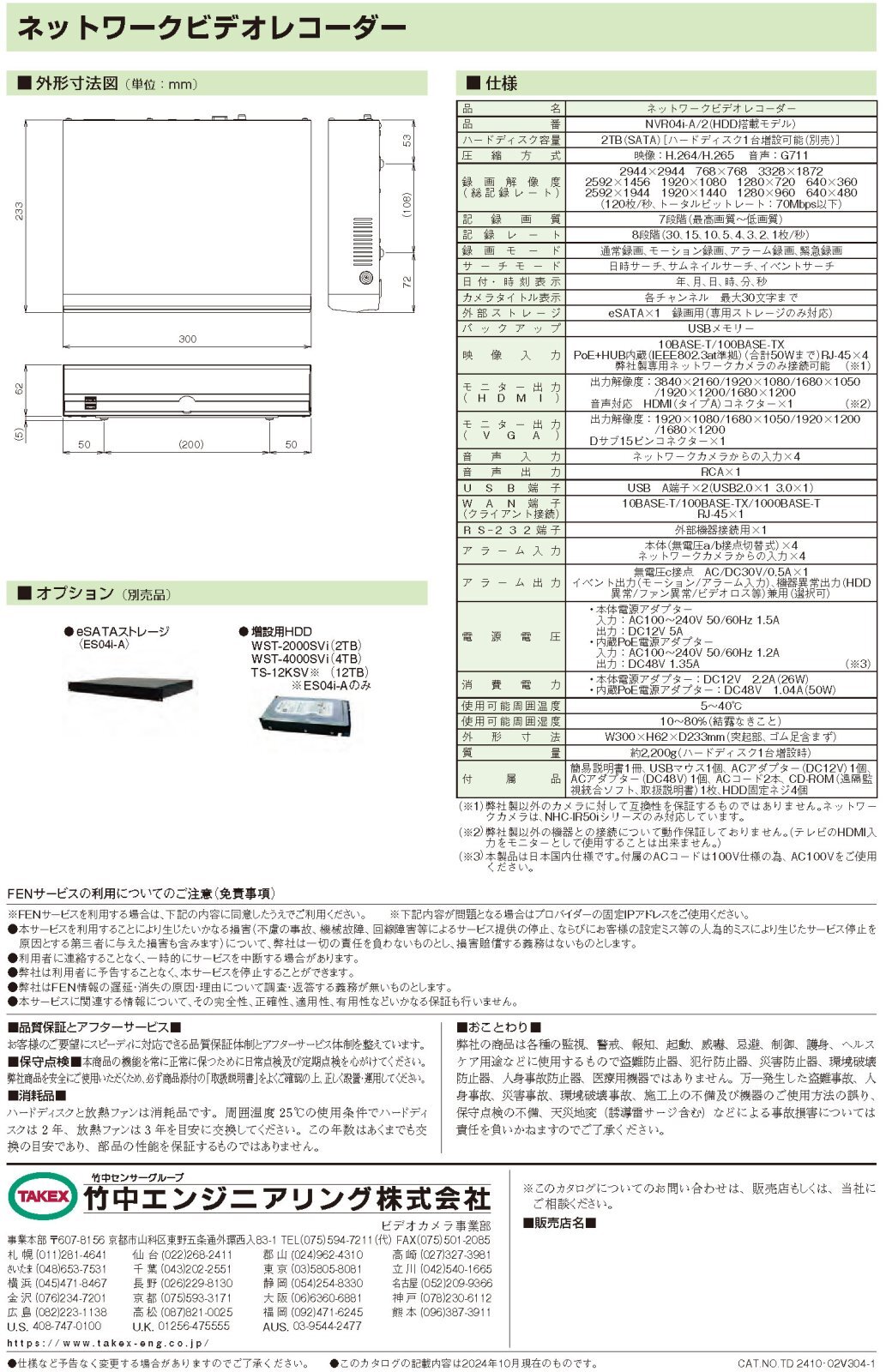

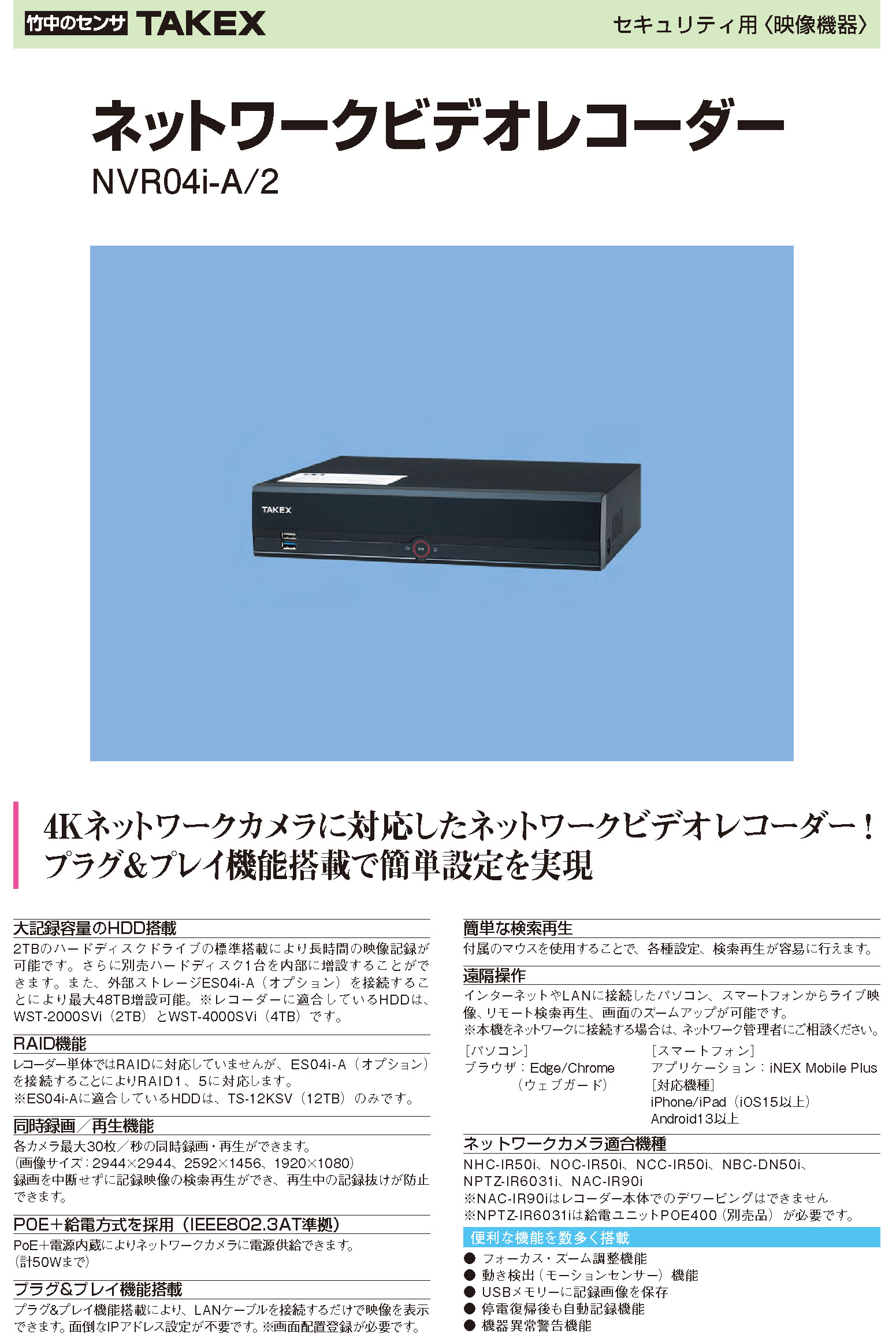

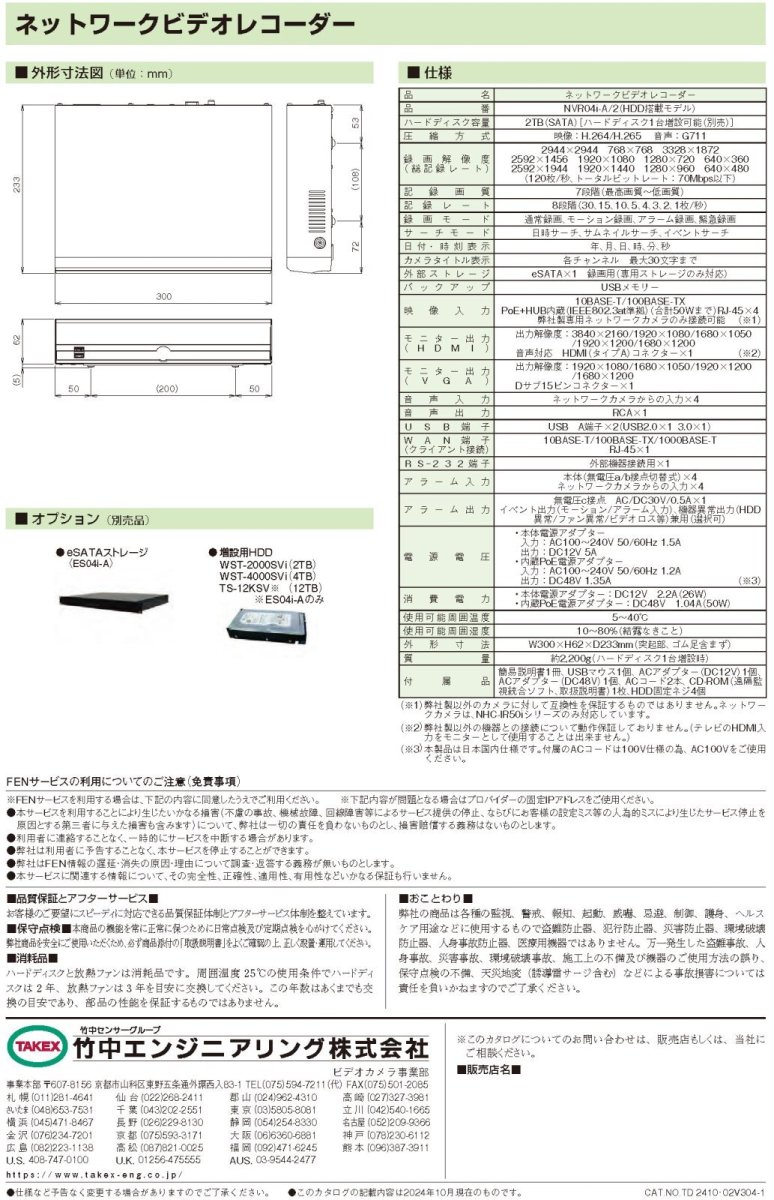

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

4Kカメラによる鮮明な証拠記録が必要な現場
専門知識なしでネットワークカメラを設置したい場合
スマホやPCからの遠隔ライブ監視・検索を行いたい場所
既存のPoE給電を利用して省配線で構築したいシステム

導入前に確認したいポイント

接続予定のカメラが「iシリーズ」等、適合機種であるか
4ch合計の給電バジェット（50W）を超えないか
2TB以上の録画が必要な場合、増設用HDDの選定
インターネット経由の監視を行う際のルーター設定環境

特長

4Kネットワークカメラへの完全対応

UHD（4K）解像度のカメラ入力をサポートしており、従来のフルHDを凌駕する緻密な映像記録が可能です。4チャンネル合計で最大120ipsのフレームレート処理能力を持ち、重要なシーンを滑らかな映像で確実に保存します。

プラグ＆プレイ機能による簡単設定

内部にDHCPサーバー機能を備えたPoE+ HUBを内蔵。弊社製対応カメラをLANケーブルで接続するだけで、面倒なIPアドレス設定を行うことなく自動的に映像が表示されます。施工現場での初期設定の手間を極限まで排除しました。

高効率なH.265圧縮と動的帯域制御（MAT）

最新の圧縮規格H.265に対応。さらに動的帯域制御「MAT（Motion Adaptive Transmission）」機能を搭載しており、画面に動きがない時はフレームレートを下げ、動きがある時だけ最高画質で記録することで、HDDの消費を劇的に抑えつつ、長期録画を実現します。

大容量2TB HDD標準搭載と柔軟な拡張性

標準で2TBのHDDを搭載しており、最大4chの同時録画が可能です。さらに内部に1台のHDDを増設できるほか、外部ストレージ「ES04i-A」を接続することで最大48TBまでの大規模な拡張や、RAID1.5によるデータ冗長化にも対応します。

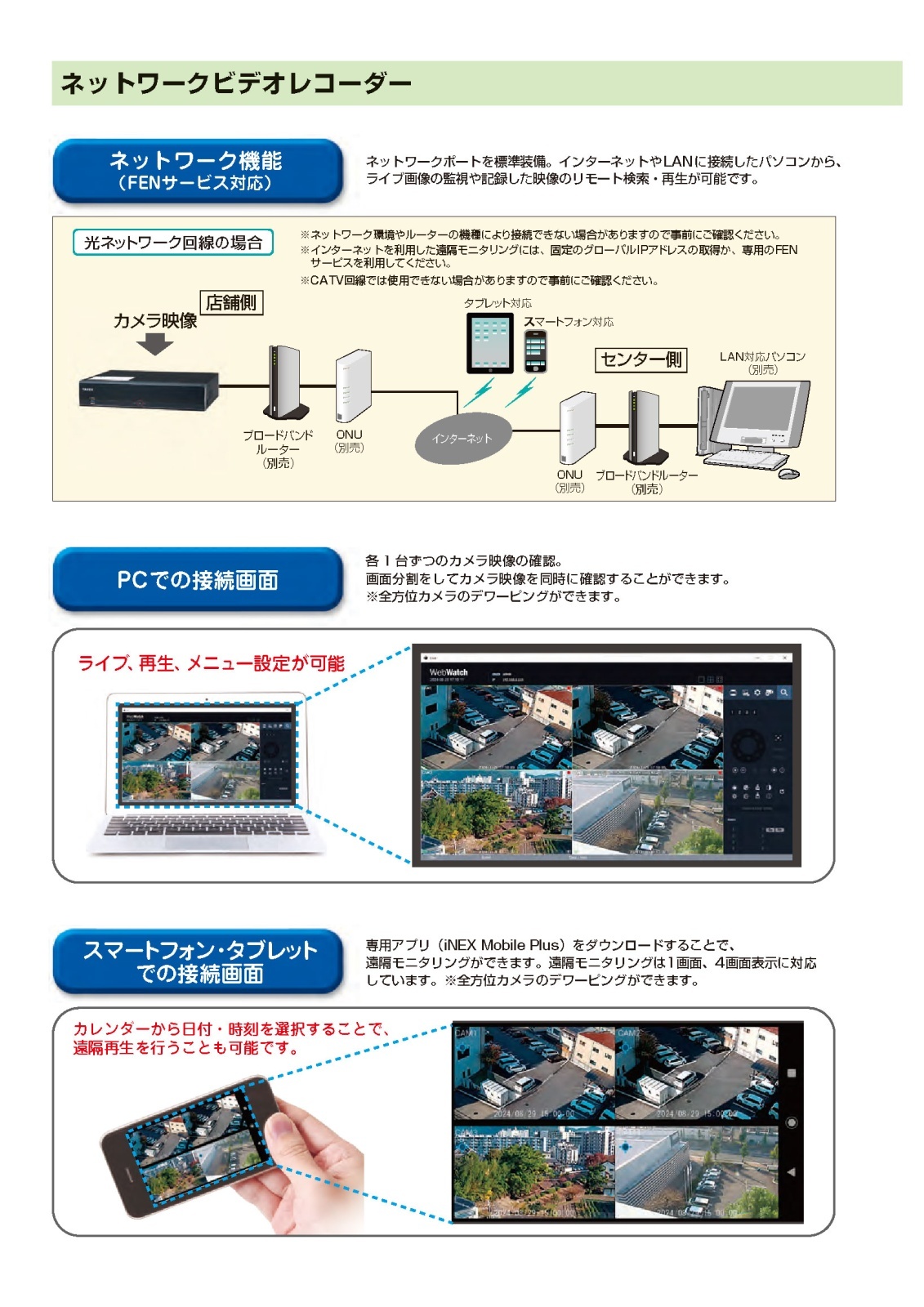

マルチデバイスによる高度な遠隔監視

PCブラウザ（Edge/Chrome）からのアクセスに加え、専用スマートフォンアプリ「i NEX Mobile Plus」に対応。外出先からでもライブ映像の確認、録画データの検索再生、ズーム操作が直感的に行えます。

PoE+給電（IEEE802.3at）の強力な電力供給

4ポートすべてのPoEポートがIEEE802.3at（PoE+）に準拠。合計50Wまでの給電バジェットを確保しており、消費電力の大きい赤外線LED搭載モデルや、一部のPTZカメラに対しても安定した電力供給が可能です。

現場運用を支援するスマート検索・バックアップ

付属のマウスによる直感的なGUI操作で、日時指定やサムネイル、イベント履歴からの高速検索が可能です。必要な映像は前面または後面のUSBポートを介して、USBメモリーへ迅速にバックアップできます。

自己診断とトラブル未然防止機能

HDDの健康状態を監視するS.M.A.R.T.機能や、機器異常、ビデオロス、ファン異常などを検知した際の警告通知機能を搭載。トラブルが発生する前、あるいは発生直後に迅速なメンテナンス対応を促します。

    選定時に評価したい強み
    施工性： LANを挿すだけで繋がるゼロ・コンフィグレーション設計
信頼性： 日本国内仕様のACアダプター付属、安定した電源供給
運用性： モーション検知時のみ画質を上げる効率的な録画ロジック
拡張性： eSATA端子による外部大容量ストレージへの対応能力



施工・設置ガイド

本機はHDDを内蔵した精密機器です。安定稼働のために以下の条件を遵守してください。

確認項目	この製品での考え方
設置方向	横置き専用です。縦置きはHDDの故障原因となるため厳禁です。
放熱スペース	側面から5cm、背面から15cm以上のクリアランスを確保してください。
電源構成	本体用(12V)とPoE給電用(48V)の2つのACアダプター接続が必要です。
温度環境	周囲温度5〜40℃、結露なき環境でご使用ください。冬季の結露には特に注意が必要です。

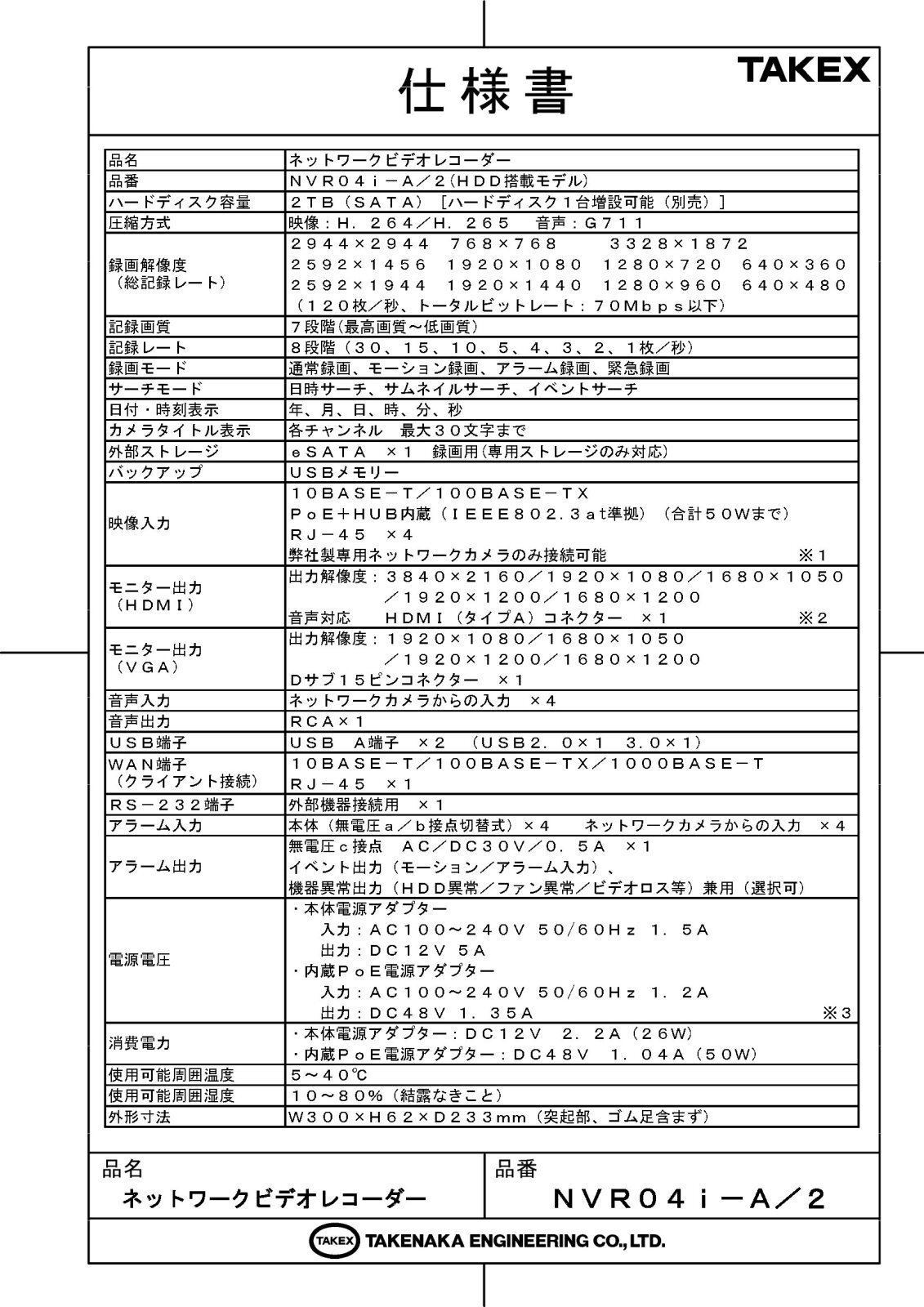

製品仕様

項目	内容
品名	ネットワークビデオレコーダー
品番	NVR04i-A／2（HDD搭載モデル）
ハードディスク容量	2TB（SATA）［ハードディスク1台増設可能（別売）］
圧縮方式	映像：H.264／H.265　音声：G711
録画解像度	2944×2944, 768×768, 3328×1872, 2592×1456, 1920×1080, 1280×720, 640×360, 2592×1944, 1920×1440, 1280×960, 640×480
総記録レート	120枚／秒、トータルビットレート：70Mbps以下
記録画質 / レート	画質：7段階、レート：8段階（1〜30枚／秒）
録画モード	通常録画、モーション録画、アラーム録画、緊急録画
サーチモード	日時サーチ、サムネイルサーチ、イベントサーチ
外部ストレージ	eSATA ×1（専用ストレージ対応）
VIDEO IN 端子	RJ-45 ×4（10BASE-T／100BASE-TX）、PoE＋HUB内蔵（IEEE802.3at準拠、合計50Wまで）
モニター出力（HDMI）	最大3840×2160、音声対応（タイプA）コネクター ×1
モニター出力（VGA）	最大1920×1200、Dサブ15ピンコネクター ×1
音声入出力	入力：ネットワークカメラより×4、出力：RCA×1
USB端子	前面：USB2.0 ×1、後面：USB3.0 ×1
WAN端子	RJ-45 ×1（10/100/1000BASE-T）
アラーム入出力	入力：本体×4（無電圧a/b切替）、出力：無電圧c接点 AC/DC30V/0.5A ×1
電源電圧	本体：DC12V 5A、PoE：DC48V 1.35A（専用ACアダプター付属）
消費電力	本体：26W、PoE：50W

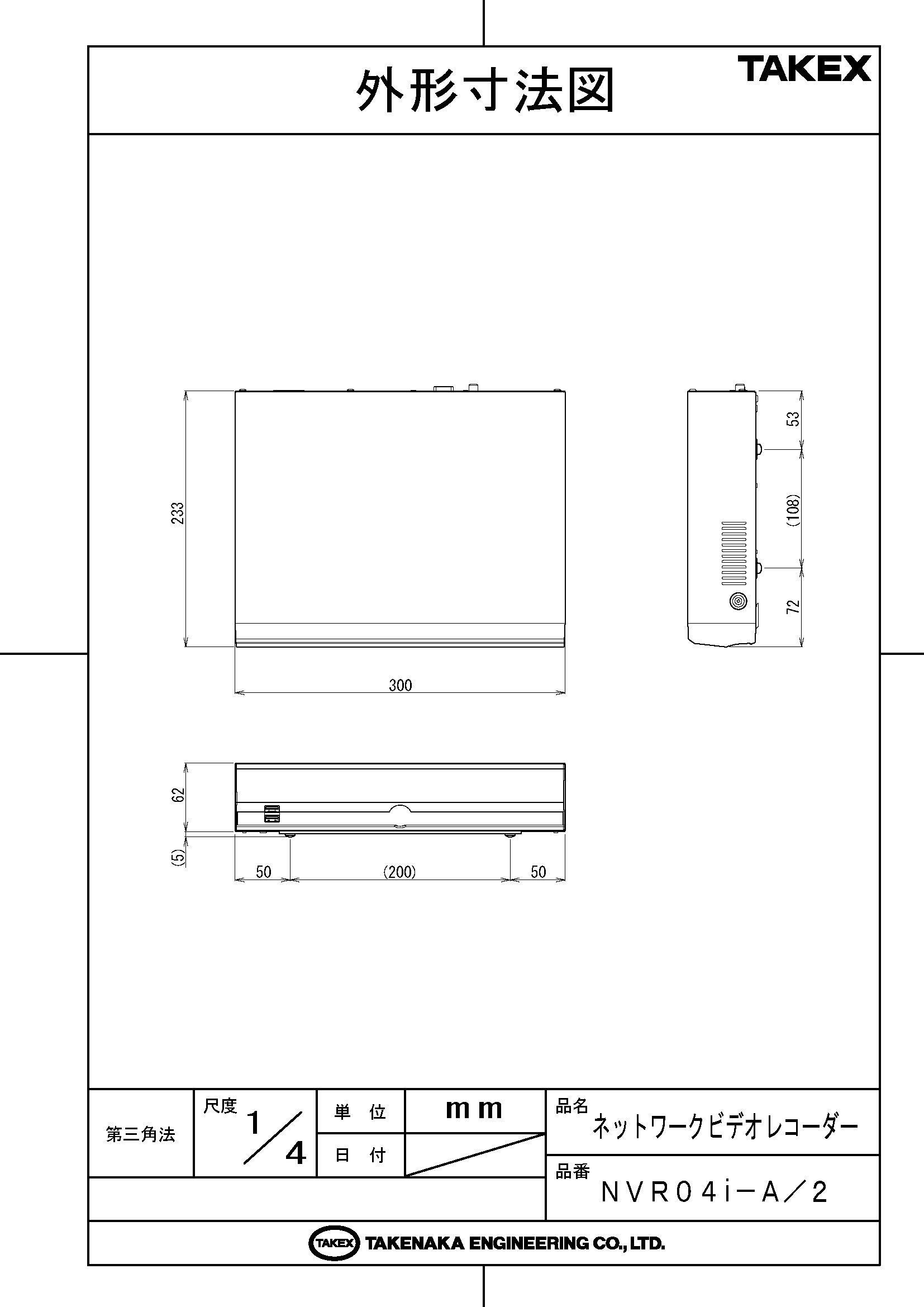

外形寸法	W300×H62×D233mm（突起部除く）
質量	約2,200g（HDD1台増設時）

FAQ

同時に最大何台のカメラを録画できますか？最大4台まで同時に録画および再生が可能です。

4Kカメラの映像をそのまま録画できますか？はい、4K（UHD）解像度のカメラ入力に対応しており、高精細な映像をそのまま記録できます。

PoE給電は何ワットまで対応していますか？ 4ポート合計で最大50Wまで給電可能です（IEEE802.3at準拠）。

HDDの容量を増やすことはできますか？本体内部に別途1台HDDを増設できるほか、外部ストレージ（ES04i-A）を使用することで大幅な容量拡張が可能です。

他社製のネットワークカメラは接続できますか？原則として、互換性と動作保証の観点から弊社製「iシリーズ」カメラ専用となっております。

スマートフォンで遠隔監視をするにはどうすればいいですか？専用アプリ「i NEX Mobile Plus」をインストールし、本機をネットワークに接続することでライブ映像や検索再生が利用できます。

モニター出力はHDMIとVGAで同時出力できますか？はい、可能ですが同一画面のクローン出力となります。

録画データのバックアップ方法は？前面または後面のUSBポートにUSBメモリー（FAT32形式）を接続し、必要な範囲を指定して保存できます。

ACアダプターを1つしか繋いでいないのにカメラが映りません。本機は本体用(12V)とPoE給電用(48V)の2つのACアダプターを両方接続する必要があります。

パスワードを忘れてしまった場合の対処法は？ハードウェアリセット（背面のリセットスイッチ操作）により工場出荷時設定に戻すことが可能ですが、全設定が消去されます。
