8.6メガ全方位IRネットワークカメラ [NAC-IR90i]

Q: 初期パスワードを教えてください。

本製品には初期パスワードは設定されていません。初回アクセス時に設定ツール「INIT」を使用して、パスワードを任意に設定してください。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング）全方位ネットワークカメラ 8.6メガピクセル H.265 赤外線照明搭載

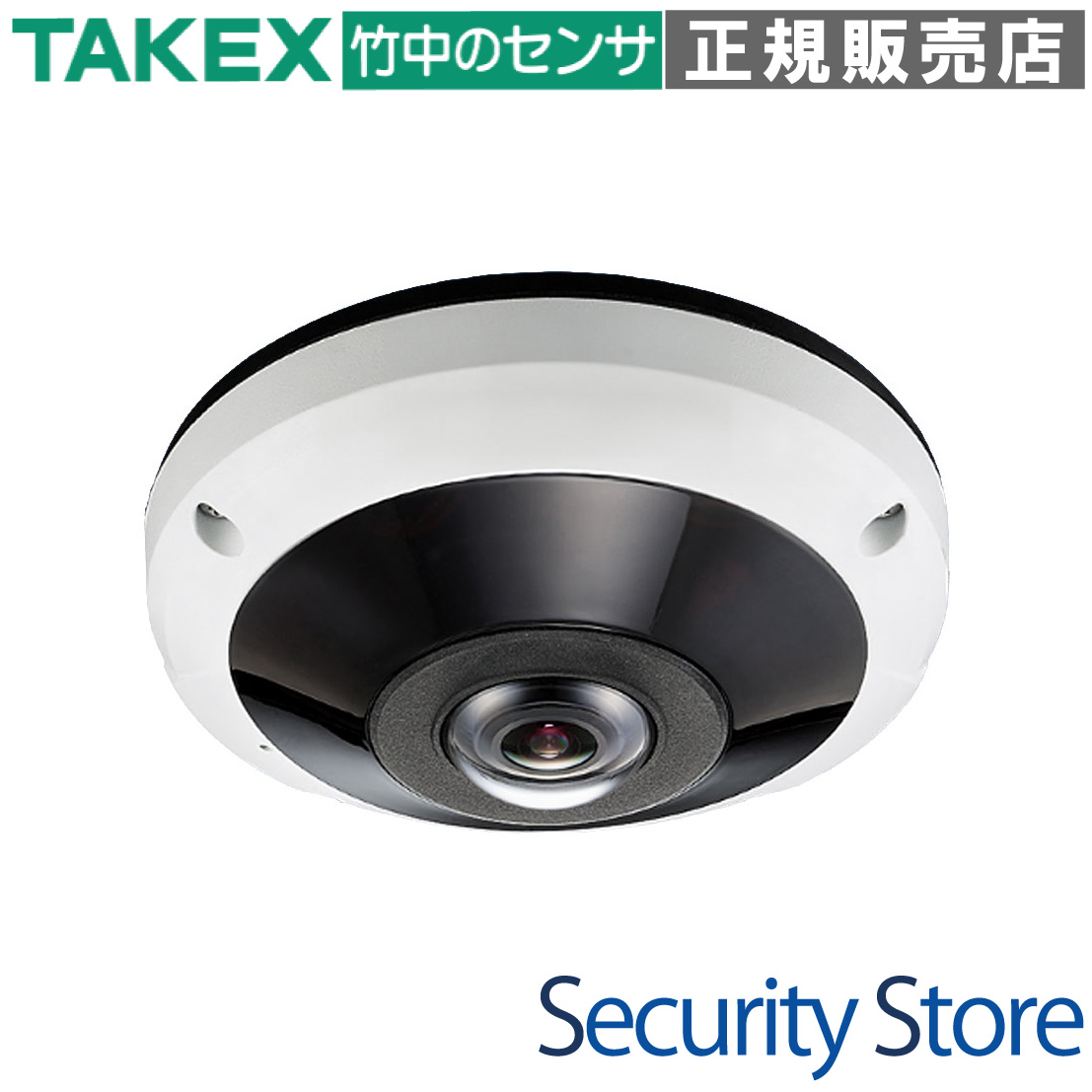

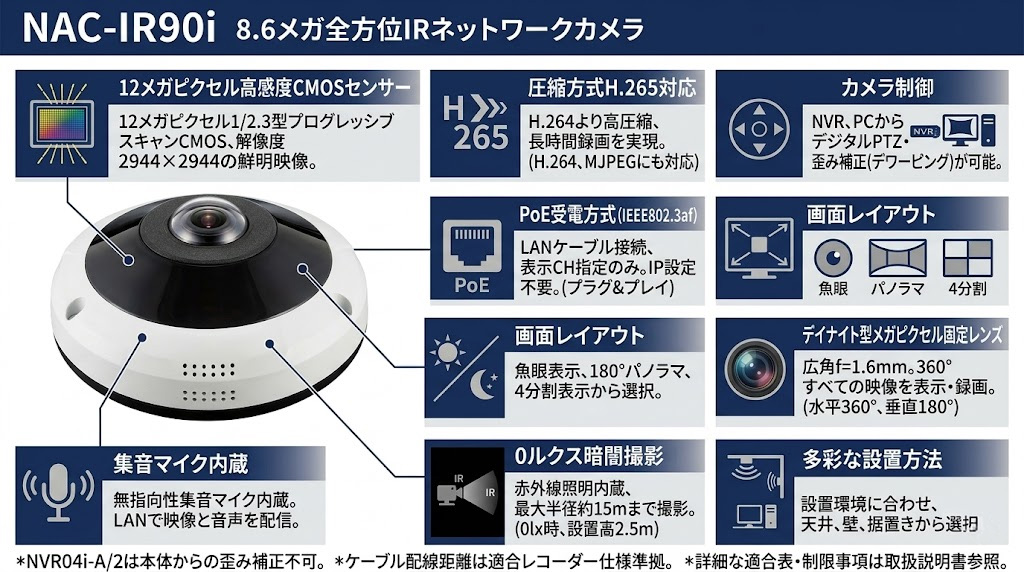

NAC-IR90i 8.6メガ全方位IRネットワークカメラ

NAC-IR90iは、12メガピクセルの高感度センサーを搭載し、死角のない360°全方位監視を実現するプロ仕様のネットワークカメラです。高精細な8.6メガ出力により、広範囲を1台でカバーしながら細部まで鮮明に捉えます。H.265圧縮による長時間録画と、赤外線照明による完全な暗闇での監視にも対応した、次世代のセキュリティソリューションです。

型番： NAC-IR90i
方式： 全方位パノラマ・ネットワークカメラ
解像度： 最大 2944 × 2944（8.6メガピクセル相当）
主な用途： 店舗・オフィス全体の俯瞰監視、駐車場、倉庫、エントランスの広域監視
夜間対応： 赤外線LED内蔵（最大照射距離約15m）
電源： PoE (IEEE802.3af) または DC12V

資料ダウンロード

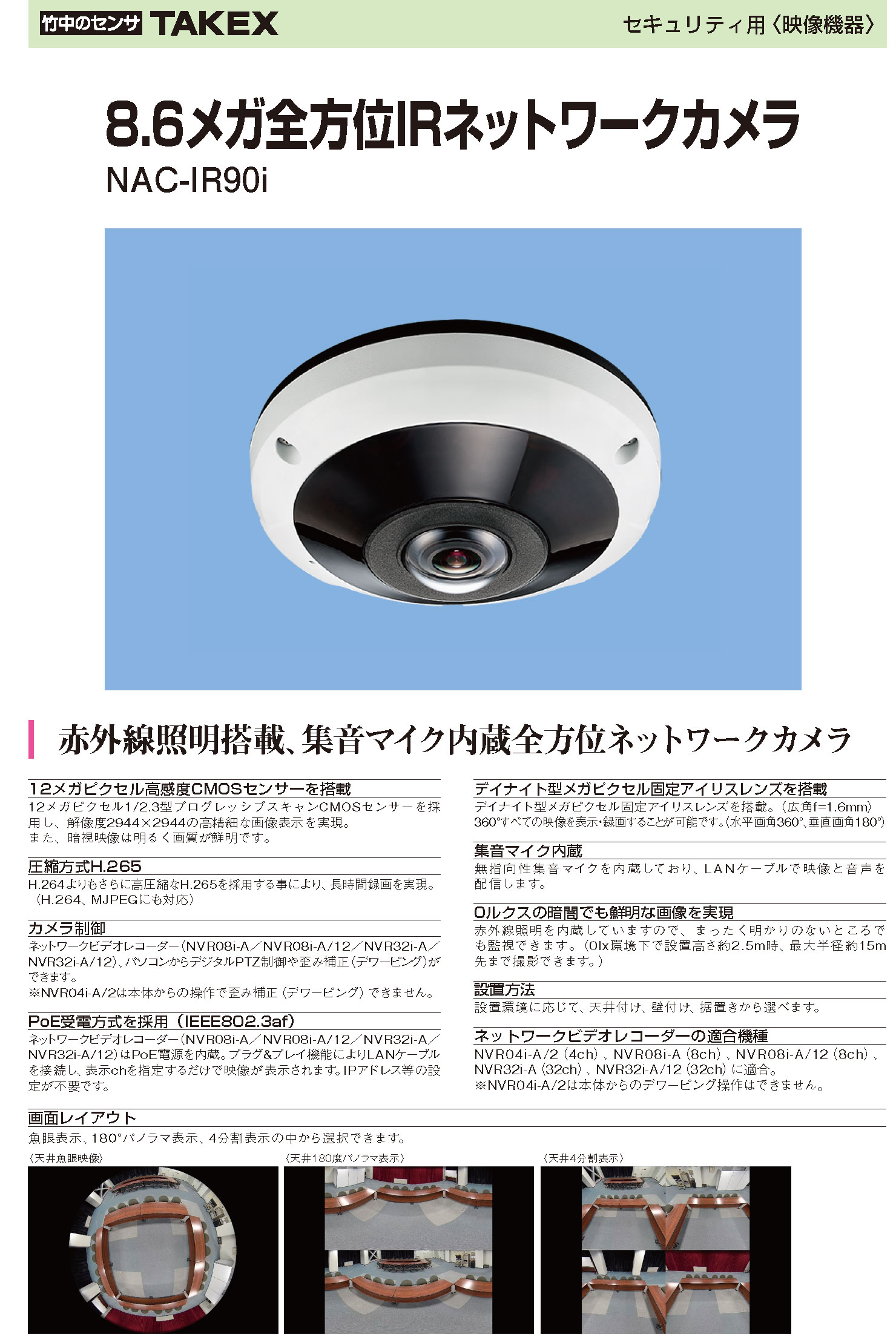

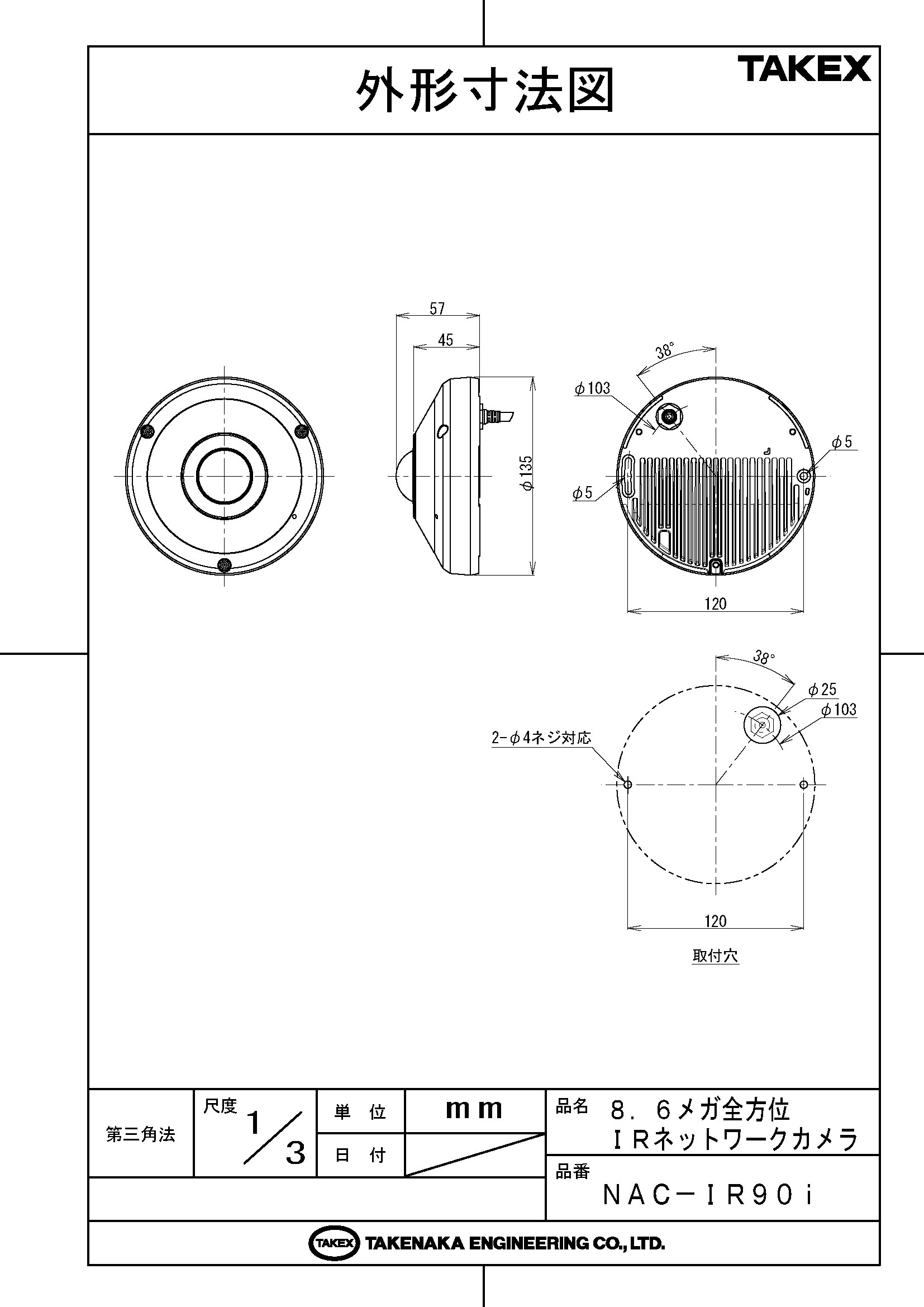

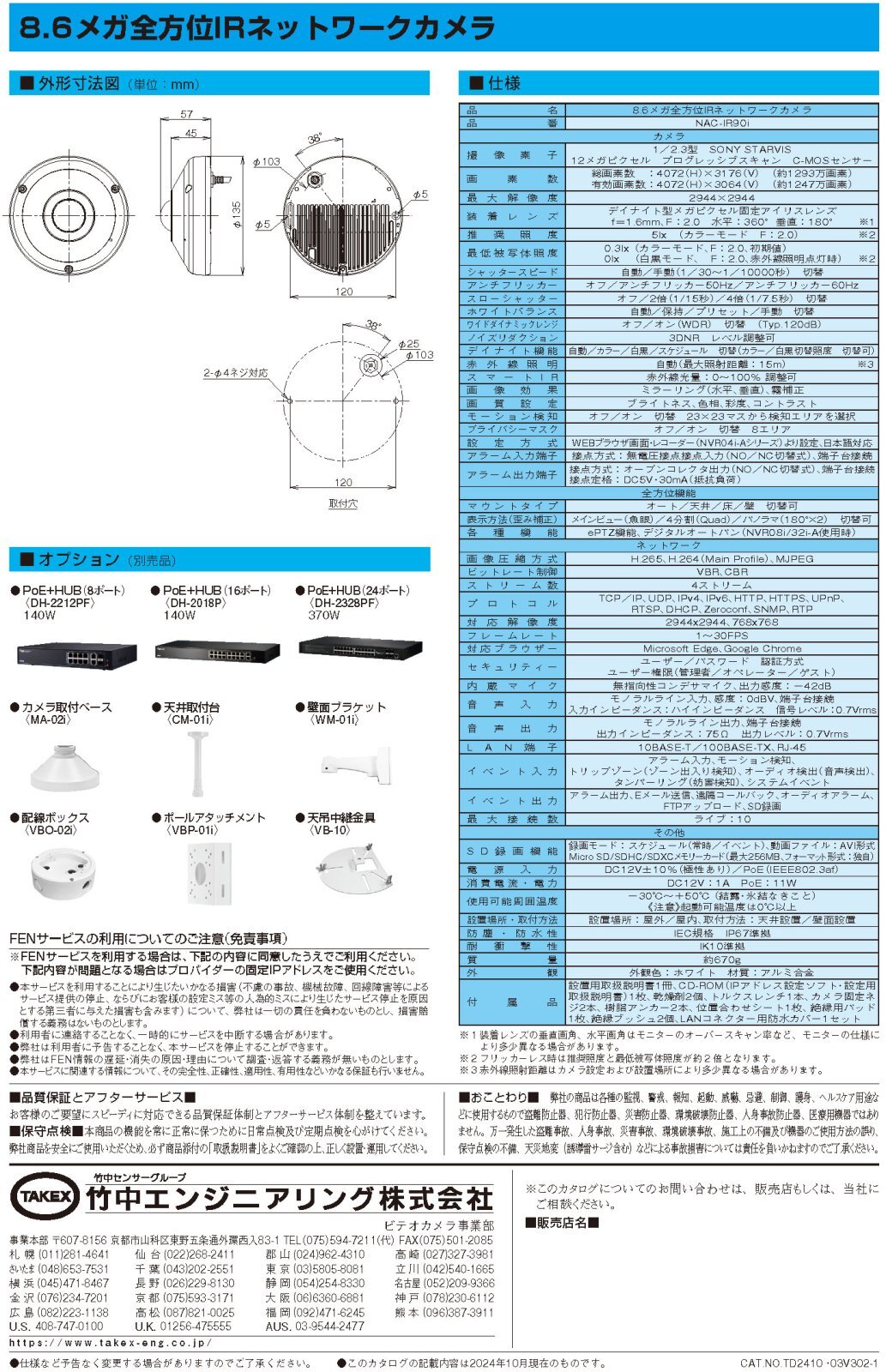

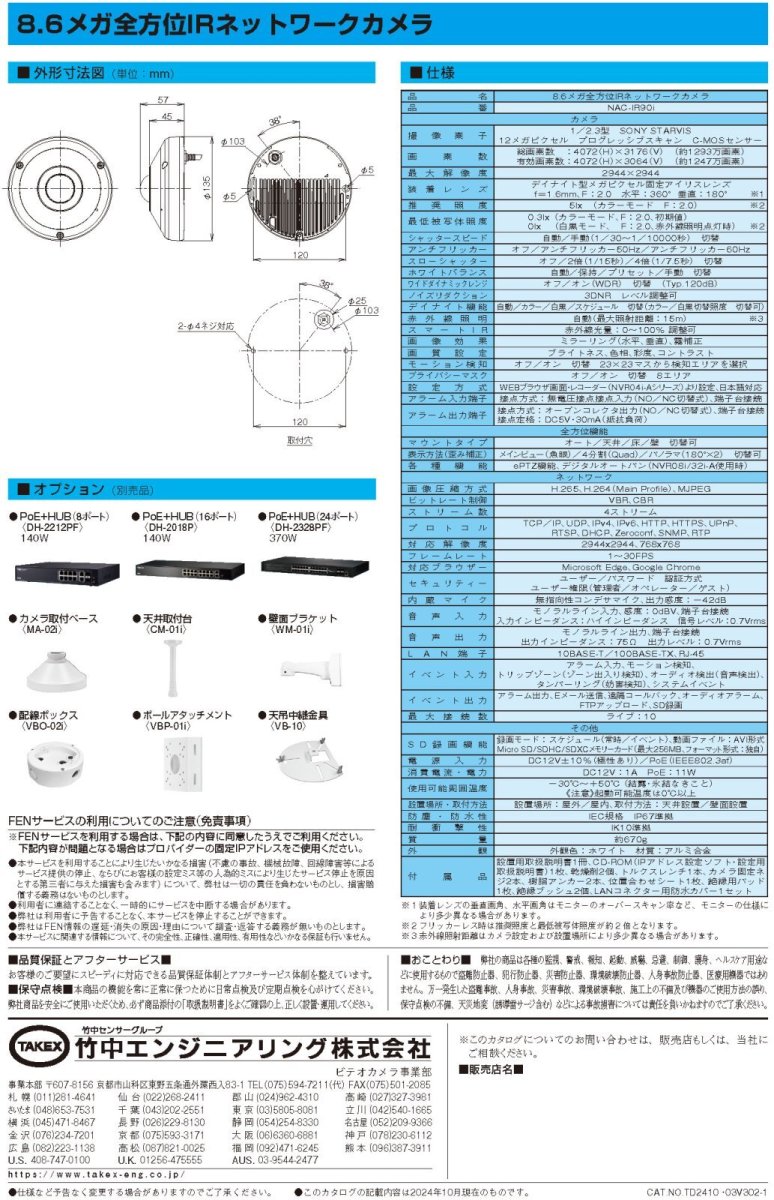

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

店舗内全体の動きを1台で把握したい場合
死角を最小限に抑えたいオフィスやショールーム
夜間無人になる倉庫や駐車場の広域監視
配線本数を減らしつつ高解像度で記録したい現場

導入前に確認したいポイント

PoE給電対応のHUBまたはDC12V電源が必要です
初期設定には専用ツール「INIT」がインストールされたPCが必要です
全方位映像の歪み補正（デワーピング）は対応レコーダーまたはPCソフト上で行います
設置高さは約2.5m程度を推奨（赤外線照射効率の最適化のため）

特長

12メガピクセル高感度CMOSセンサーによる超高精細映像

1/2.3型プログレッシブスキャンCMOSセンサーを採用。最大2944×2944という圧倒的な解像度を実現しており、全方位監視においても拡大時の細部確認が容易です。低照度下でもノイズの少ない鮮明な画像を生成します。

次世代圧縮方式H.265による効率的な録画

従来のH.264と比較して格段に高い圧縮効率を誇るH.265方式を採用しています。高解像度映像でありながら、ネットワーク帯域の負荷を軽減し、ハードディスクへの長時間録画を可能にします。

多彩な表示レイアウトと歪み補正機能

魚眼レンズ特有の映像を、用途に合わせて「魚眼表示」「180°パノラマ表示」「4分割表示」へ展開可能です。デジタルPTZ制御や歪み補正（デワーピング）により、死角のない効率的なモニタリングを実現します。

インテリジェント帯域制御「MAT」機能

Motion Adaptive Transmission（MAT）機能を搭載。画面内に動きがない場合は自動的にフレームレートを下げ、動きを検知した際のみフルレートで伝送・録画することで、通信コストとストレージ容量を劇的に節約します。

暗闇でも視界を確保する強力な赤外線照明

0ルクスの完全な暗闇でも監視を可能にする赤外線LEDを内蔵しています。設置高さ約2.5mにおいて最大半径約15mまで撮影可能。スマートIR機能により、被写体への近接反射（白飛び）を抑えた最適な光量に自動調整します。

高音質な集音マイクを標準内蔵

無指向性の高性能集音マイクを内蔵しており、映像だけでなく現場の「音」も同時に配信・記録します。LANケーブル1本で映像・音声・電源のすべてを伝送できるため、施工コストも大幅に削減できます。

堅牢な耐衝撃（IK10）と防塵防水（IP67）設計

屋外の過酷な環境にも耐えうるIP67準拠の防塵防水性能に加え、物理的な破壊行為からもカメラを守るIK10準拠の耐衝撃筐体を採用しています。屋内外を問わず、高い信頼性が求められる現場に最適です。

セキュリティを極めた初期設定仕様

本機には初期パスワードが存在しません。初回起動時に専用ツール「INIT」を用いてセキュアなパスワードを強制設定する仕様となっており、出荷状態のまま不正アクセスを受けるリスクを排除しています。

    選定時に評価したい強み
    死角ゼロの圧倒的視野： 1台で360°全域をカバーし、カメラの設置台数を削減可能。
高度な解析イベント： トリップゾーン、タンパーリング、オーディオ検出など豊富な検知アルゴリズムを搭載。
スマートフェイルオーバ： NVRとの通信切断時にSDカードへ録画を退避し、復旧時に自動同期する高い冗長性。
自由度の高い設置： 天井付け、壁付け、据置きの3パターンから環境に合わせて柔軟に選択可能。



設置・施工ガイド

本カメラの性能を最大限に引き出すための設置条件と注意事項です。

確認項目	この製品での考え方・推奨事項
推奨設置高さ	天井設置時：2.5m 〜 3.0m 前後（広域監視と解像度のバランスが最適化されます）
配線距離	カテゴリー5e以上のLANケーブルを使用し、PoE HUBから最大100m以内
絶縁対策	金属ポール等に設置する場合は、付属の絶縁用パッドとブッシュを必ず使用し、電気的な干渉を防止してください
SDカード	Class10以上のMicro SDカード（最大256GB）を推奨。本機独自のフォーマットが必要です

配線・端子仕様

端子名	仕様・役割
LANポート	RJ-45端子（PoE受電対応）。映像出力、音声出力、制御信号の伝送に使用
電源入力	DC12V±10%（PoEを使用しない場合のローカル電源入力）
アラーム入力	無電圧接点入力（NO/NC切替可能）。外部センサー等との連動に使用
アラーム出力	オープンコレクタ出力（DC5V・30mA以下）。サイレンや回転灯の制御に使用
音声入出力	ライン入出力端子。外部アンプ付きスピーカーやマイクの増設が可能

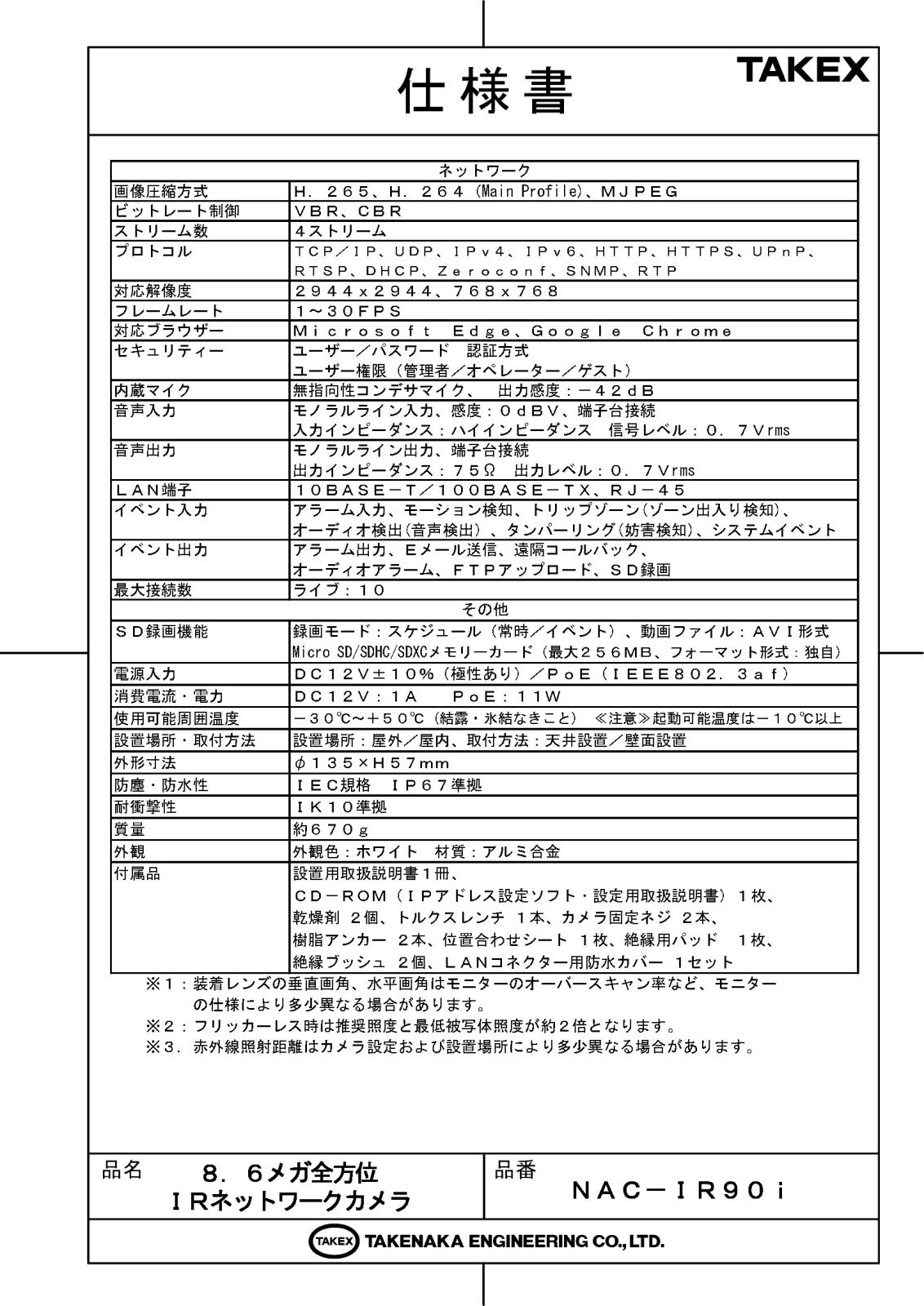

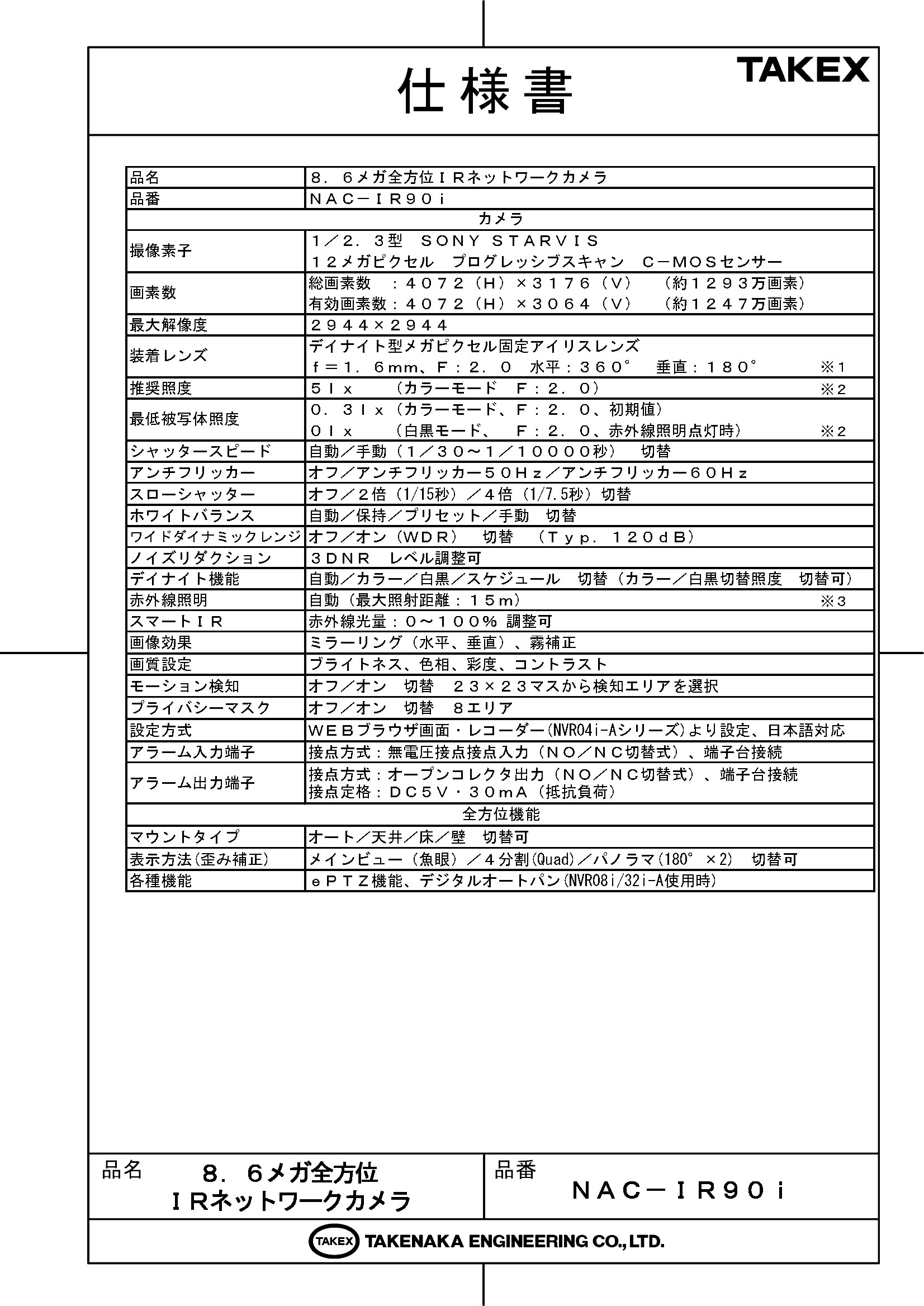

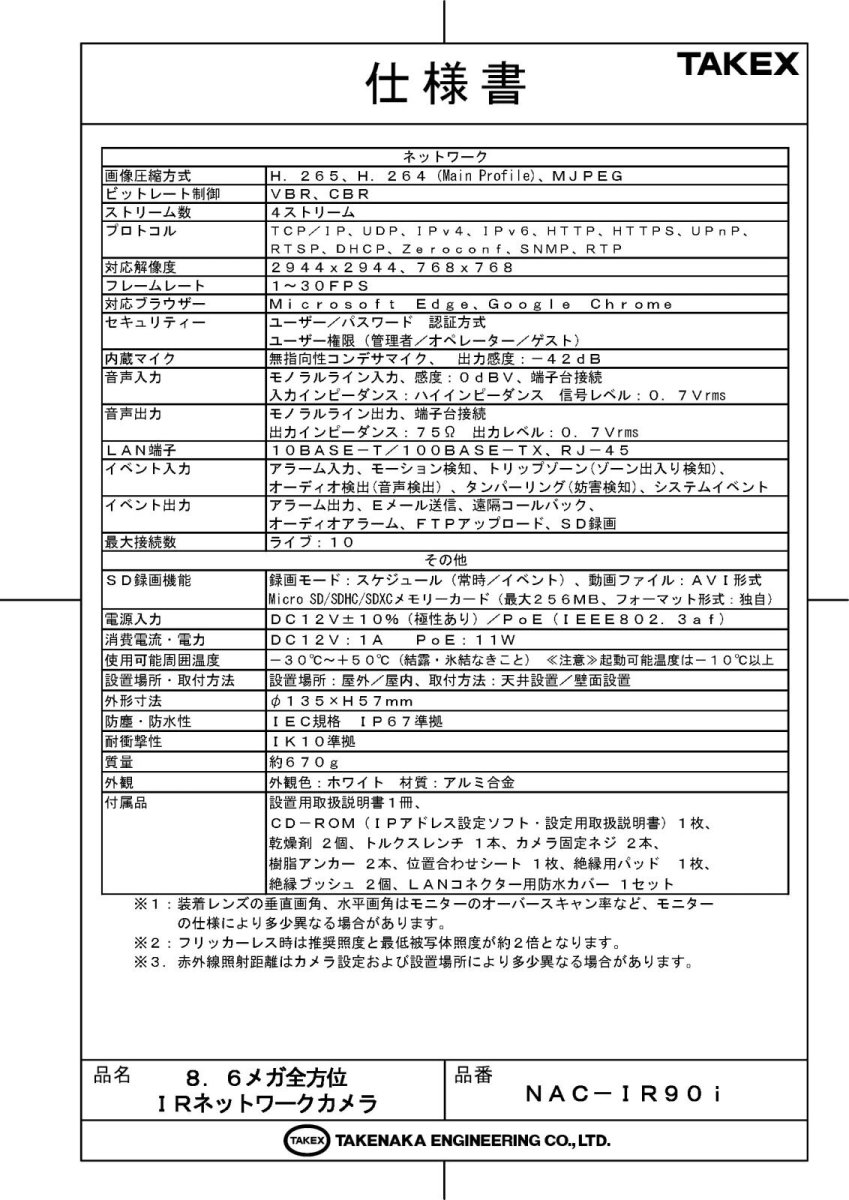

製品仕様

項目	内容
品名	8.6メガ全方位IRネットワークカメラ
品番	NAC－IR90i
撮像素子	1／2.3型 SONY STARVIS 12メガピクセルプログレッシブスキャン C-MOSセンサー
画素数	総画素数：約1293万画素 / 有効画素数：約1247万画素
最大解像度	2944 × 2944
装着レンズ	デイナイト型メガピクセル固定アイリスレンズ (f＝1.6mm、F：2.0)
画角	水平：360° 垂直：180°
最低被写体照度	カラー：0.3 lx / 白黒：0 lx（赤外線照明点灯時）
赤外線照明	自動（最大照射距離：約15m）
圧縮方式	H.265、H.264、MJPEG
フレームレート	1 〜 30FPS
ビットレート制御	VBR、CBR
ワイドダイナミックレンジ	オン (WDR 120dB) / オフ切替
内蔵マイク	無指向性コンデンサマイク
SD録画機能	Micro SD/SDHC/SDXC対応 (最大256GB、独自フォーマット)
防水・防塵性	IEC規格 IP67準拠
耐衝撃性	IK10準拠
使用温度範囲	－30℃ 〜 +50℃ (起動可能温度：－10℃以上)
電源入力	DC12V±10% / PoE (IEEE802.3af)
消費電力	DC12V：1A / PoE：11W
外形寸法	φ135 × H57 mm
質量	約670 g

FAQ

Q：初期パスワードを教えてください。 A：本製品には初期パスワードは設定されていません。初回アクセス時に設定ツール「INIT」を使用して、お客様ご自身でパスワードを設定していただく必要があります。

Q：1台でどのくらいの範囲を監視できますか？ A：天井中央に設置した場合、カメラ直下を中心に360°全方位をカバーします。赤外線照射範囲は半径約15m以内が目安です。

Q：SDカードに直接録画することは可能ですか？ A：はい、最大256GBまでのMicro SDカードに対応しており、スケジュール録画やイベント録画が可能です。独自のファイルシステムを採用しているため、再生はWebブラウザ経由で行ってください。

Q：録画データのビットレートを抑える方法はありますか？ A：MAT（Motion Adaptive Transmission）機能を有効にすることで、動きがない時のフレームレートを下げ、録画容量を大幅に節約できます。

Q：屋外に設置しても大丈夫ですか？ A：IP67の防塵防水設計ですので、屋外への設置が可能です。ただし、－30℃〜+50℃の動作範囲内（結露なきこと）でご使用ください。

Q：スマートIR機能とは何ですか？ A：被写体がカメラに近づいた際に、赤外線の反射による白飛びを自動的に抑え、顔などの細部を認識しやすくする機能です。

Q：ブラウザは何に対応していますか？ A：Microsoft EdgeおよびGoogle Chromeに対応しています。

Q：PoE給電を使用する場合、別途電源アダプタは必要ですか？ A：いいえ、PoE対応のスイッチングハブやレコーダーからLANケーブル経由で受電できるため、個別のACアダプタは不要です。

Q：マイクの音声は録音されますか？ A：はい、内蔵マイクの音声は映像ストリームと共に送信され、対応レコーダーやSDカードに記録されます。

Q：衝撃に対する強さはどの程度ですか？ A：IK10準拠の耐衝撃性能を持っており、外部からの物理的な衝撃や悪戯に対して強い耐久性を備えています。
