TXF-SW1 漏水センサ送信機 TAKEX 竹中エンジニアリング [TXF-SW1]

TXF-SW1 漏水センサ送信機 TAKEX 竹中エンジニアリング [TXF-SW1]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 漏水センサー 小電力セキュリティシステム ワイヤレス 4周波切替対応

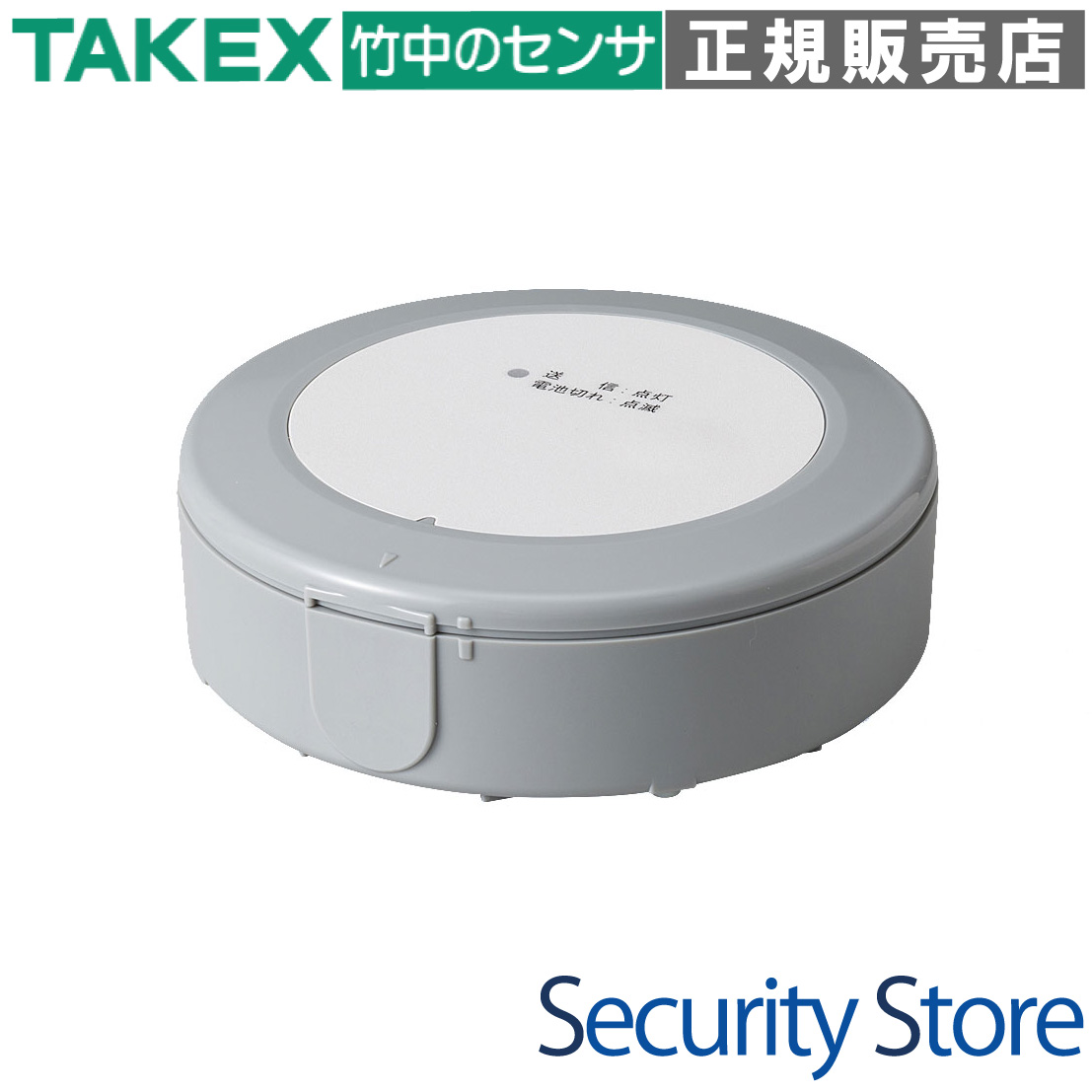

TXF-SW1 漏水センサ送信機

筐体底面の電極で漏水を検知し、ワイヤレスで異常を報知する電極式スポット検知センサーです。専用リチウム電池により約10年の長期運用が可能で、配線困難な場所や後付け設置に最適なBtoB向けプロ仕様モデルです。

  • 型番： TXF-SW1
  • 製品名： 漏水センサ送信機
  • 検知方式： 電極式スポット検知
  • 電源： 専用リチウム電池（待機寿命 約10年）
  • 通信方式： 426MHz帯 特定小電力無線（4周波切替対応）
  • 設置環境： 屋内・屋外（日常生活防水 IP67相当）
TXF-SW1 漏水センサ送信機

資料ダウンロード

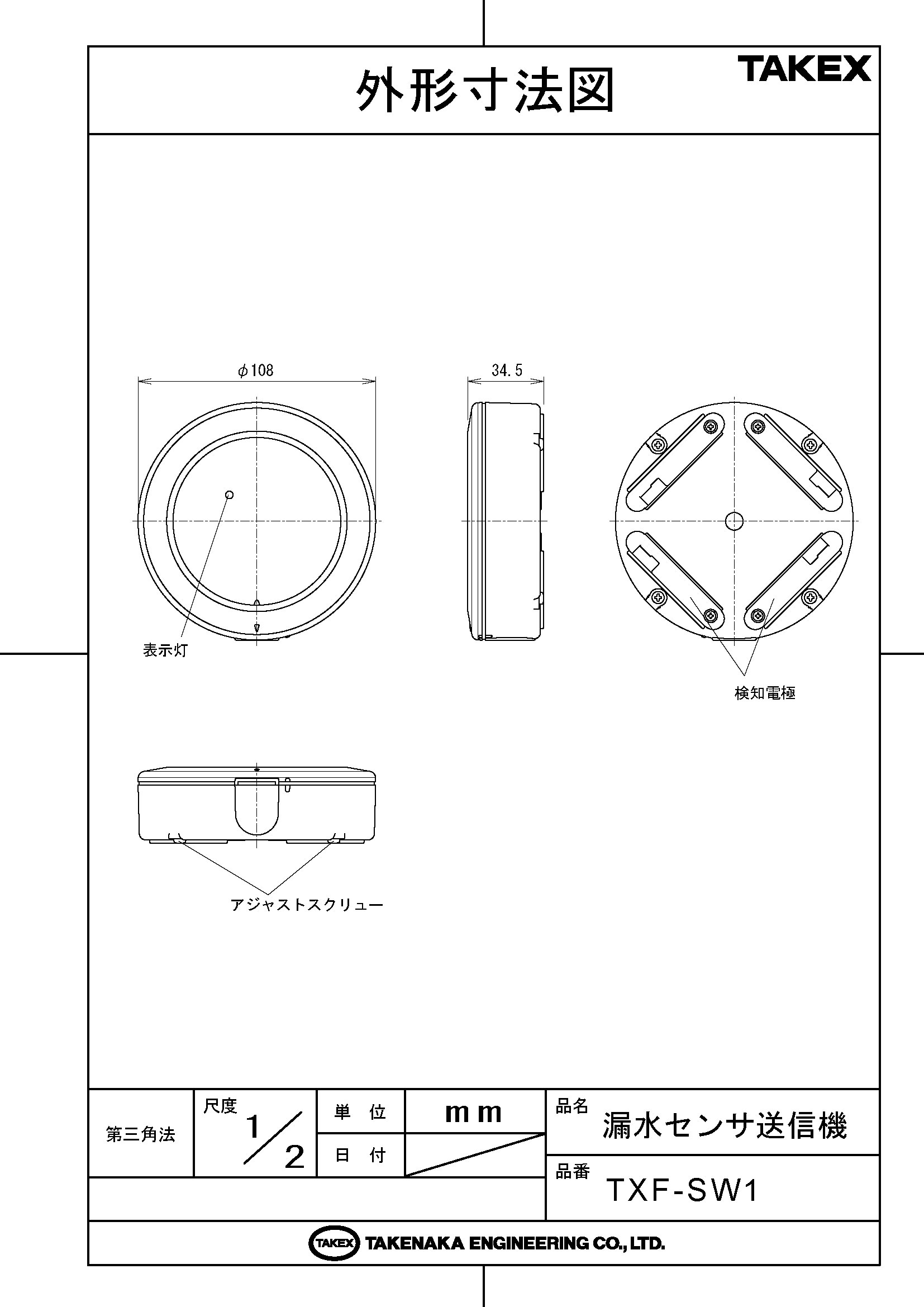

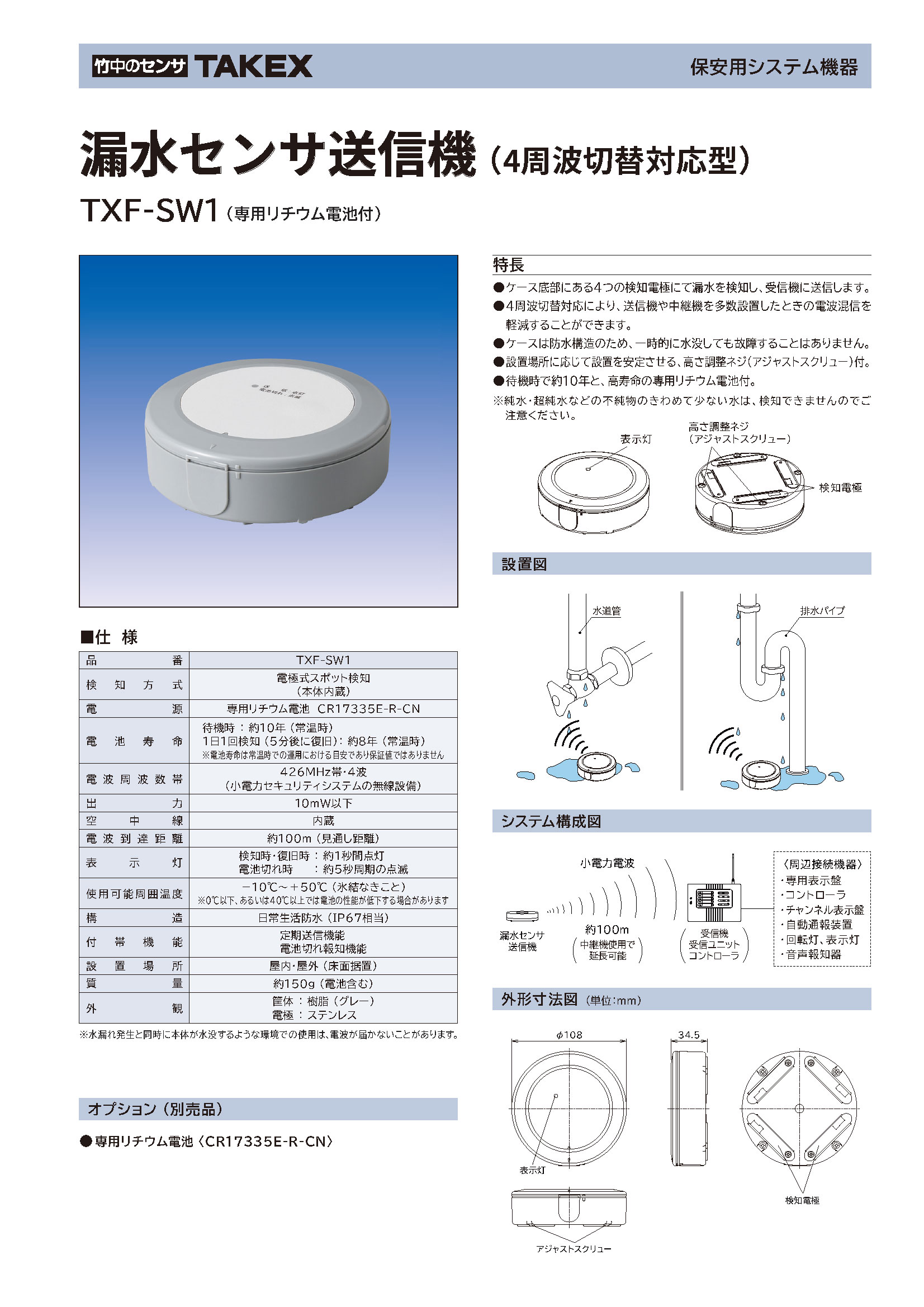

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • サーバールーム・電算室の浸水監視
  • 厨房・給湯室の漏水早期発見
  • マンションのパイプシャフト内監視
  • 受水槽・地下ピットの溢水検知
  • 重要書類保管庫・書庫の防災

導入前に確認したいポイント

  • 純水・超純水は検知できません（不純物が必要）
  • 油、酸、アルカリ、可燃性液体の検知は不可
  • 見通し距離は約100m（環境により異なります）
  • 設置面が金属の場合、電波到達距離が低下します

特長

高度な電極式スポット検知テクノロジー

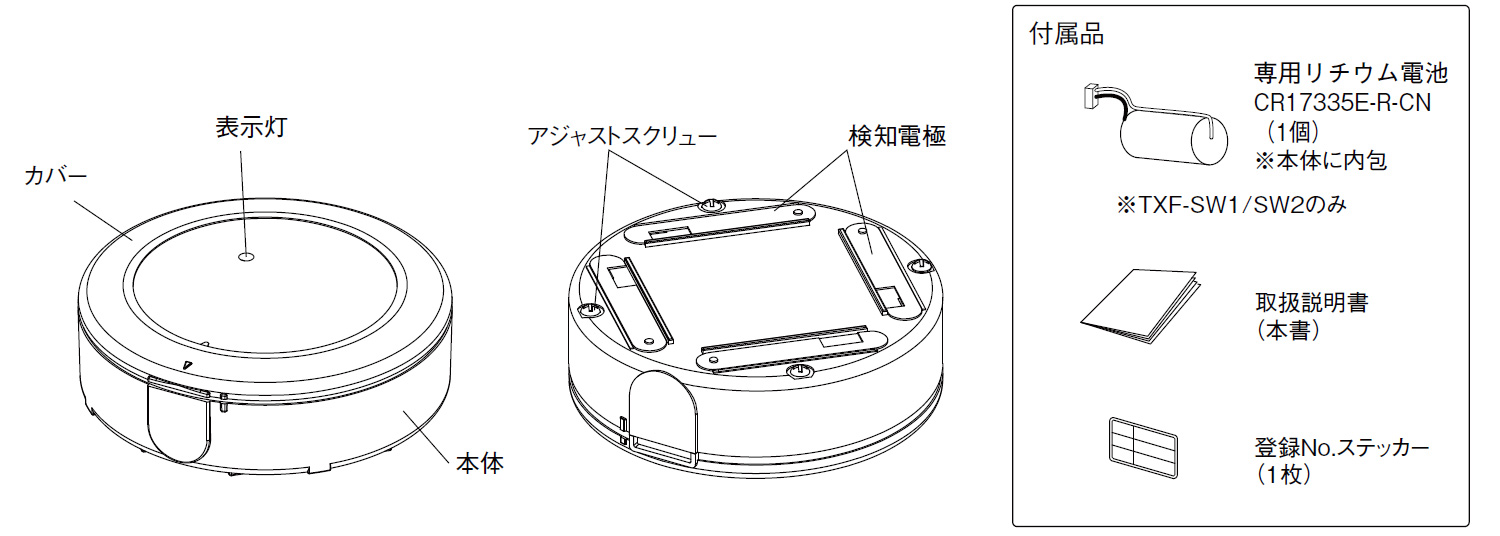

本体底面に配置された4つの検知電極のうち、隣り合った2極間が水で短絡（ショート）することで漏水を確実に検知します。検知した瞬間、内蔵の送信ユニットが起動し、受信機へアラーム信号をリアルタイムに送信します。

4周波切替対応による安定通信

426MHz帯の周波数を4波から選択して切り替えることが可能です。送信機や中継機を多数設置する大規模現場においても、電波干渉や混信のリスクを最小限に抑え、信頼性の高いシステム構築を実現します。

約10年の長期運用を実現する省電力設計

専用リチウム電池（CR17335E-R-CN）を採用。待機時で約10年、1日1回検知の運用でも約8年という長寿命を誇ります。頻繁な電池交換の手間を省き、ランニングコストとメンテナンス負荷を大幅に軽減します。

水没にも耐える日常生活防水構造

IP67相当の日常生活防水構造を採用しています。一時的に水没するような過酷な現場環境下でも故障しにくく、漏水が発生したその瞬間から復旧まで安定した動作を継続します。

不陸調整用アジャストスクリューを装備

底面に3本の高さ調整ネジ（アジャストスクリュー）を搭載。最大3mmまでの段差や設置面の不陸を吸収し、すべての電極が床面と適切なクリアランスを保てるよう精密に調整可能です。ガタつきによる検知漏れを防ぎます。

システムの健全性を支える定期送信機能

漏水の有無に関わらず、定期的に「正常稼働信号（アライブ信号）」を送信します。受信機側でこの信号を監視することで、機器の盗難、破壊、または電波遮断といった異常を早期に発見できる高度なセルフモニタリング機能を備えています。

電池切れを逃さないデュアル報知機能

電池電圧が低下すると、受信機へ電池切れ信号を送信すると同時に、本体の赤色LEDが約5秒周期で点滅を開始します。システム管理画面と現場巡回の両面からメンテナンス時期を正確に把握できます。

選定時に評価したい強み

  • 施工性の高さ： 完全ワイヤレス・電池駆動のため、床に置くだけで設置が完了します。
  • 耐環境性能： 樹脂筐体とステンレス電極の採用により、多湿環境でも腐食に強い設計です。
  • 信頼の国内メーカー： セキュリティ分野で実績豊富な竹中エンジニアリング製で、長期の部品供給も安心です。
  • 多波設計： 同一エリア内で複数の漏水監視ポイントを個別に識別・管理することが容易です。

施工・設置ガイド

本機の性能を最大限に発揮させるため、漏水が最も早く滞留する「最低部」への設置を推奨します。設置面が完全に平滑でない場合は、必ずアジャストスクリューで接地のレベリングを行ってください。

LED表示灯のパターン

状態 LEDの挙動 意味
待機時 消灯 正常に稼働しています（省電力モード）。
検知・復旧時 約1秒間 点灯 信号を送信しました。
電池電圧低下時 約5秒周期で点滅 電池交換が必要です。

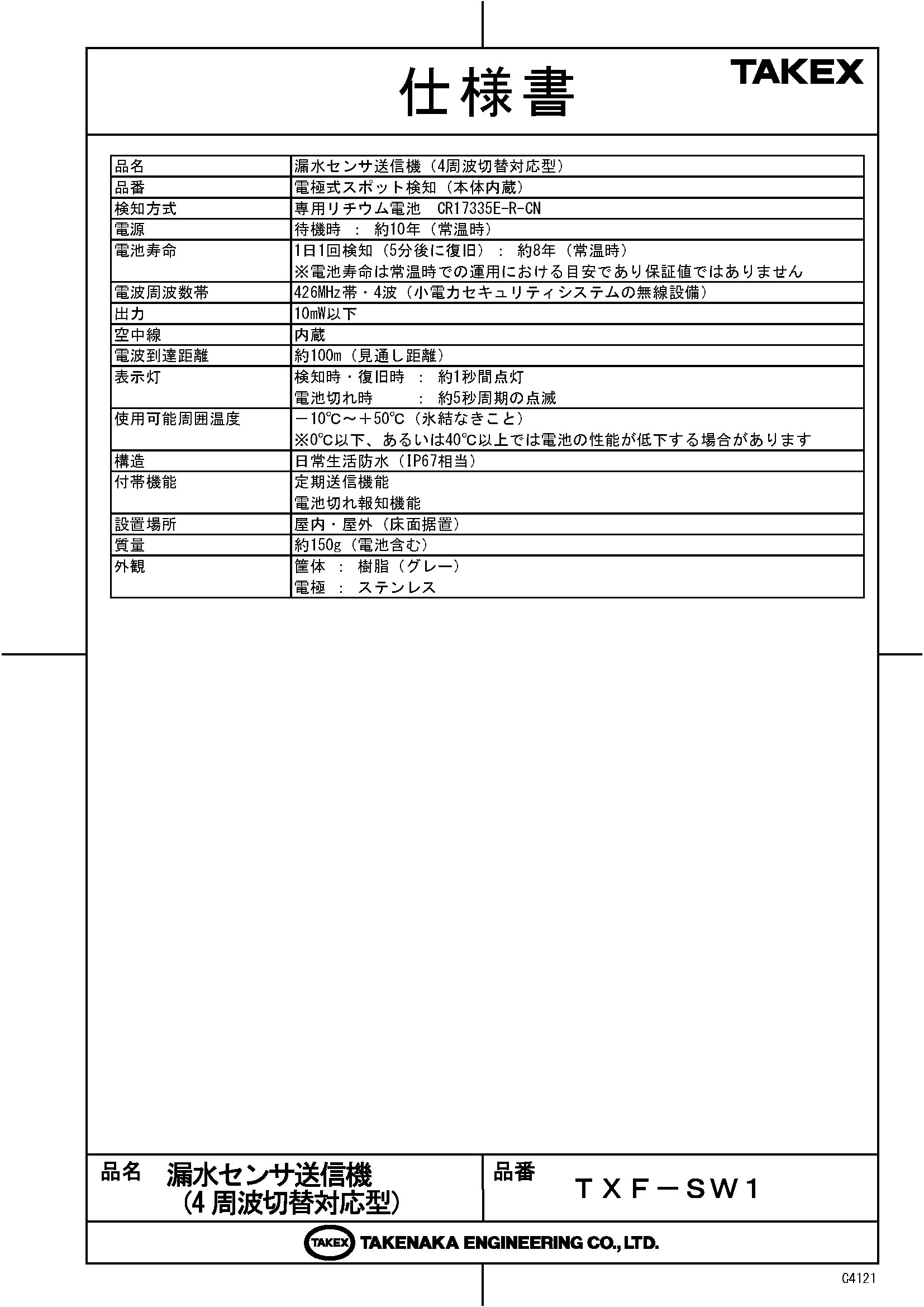

製品仕様

項目 内容
品名 漏水センサ送信機（4周波切替対応型）
品番 TXF-SW1
検出方式 電極式スポット検知（本体内蔵）
電源 専用リチウム電池 CR17335E-R-CN
電池寿命 待機時：約10年（常温時）
1日1回検知（5分後復旧）：約8年（常温時）
電波周波数帯 426MHz帯・4波（小電力セキュリティシステムの無線設備）
空中線電力 10mW以下
電波到達距離 約100m（見通し距離）
使用可能周囲温度 －10℃〜＋50℃（氷結なきこと）
構造 日常生活防水（IP67相当）
付帯機能 定期送信機能、電池切れ報知機能
設置場所 屋内・屋外（床面据置）
質量 約150g（電池含む）
外観材質 筐体：樹脂（グレー）、電極：ステンレス
外形寸法 φ108mm × 高さ 34.5mm

FAQ

Q：純水や超純水は検知できますか？ A：いいえ、検知できません。純水は電気を通さないため、電極間が短絡せず動作しません。一般的な水道水や空調ドレン水などは検知可能です。
Q：油が漏れた場合の検知は可能ですか？ A：いいえ、油は絶縁体のため検知できません。また、油の付着は電極の表面をコーティングしてしまい、その後の水検知を妨げる可能性があるため避けてください。
Q：電池寿命は本当に10年持ちますか？ A：待機状態（検知が発生しない状態）かつ常温環境であれば、設計上約10年の寿命があります。ただし、極端な低温・高温環境や、頻繁な発報がある場合は短くなります。
Q：電波はどのくらいの距離まで届きますか？ A：遮蔽物のない見通し距離で約100mです。壁やパーティション、金属製の設備がある場合は距離が短くなるため、設置前のテストを推奨します。
Q：屋外でも使用できますか？ A：はい、日常生活防水構造（IP67相当）ですので屋外設置も可能です。ただし、常に水に浸かっているような場所や氷結する場所は避けてください。
Q：アジャストスクリューは何のためにありますか？ A：設置面のわずかな凹凸を調整するためです。本体がガタつくと電極が浮いてしまい漏水を見逃す原因となるため、3点でしっかり接地させるために使用します。
Q：電池切れになった場合はどうなりますか？ A：本体のLEDが5秒周期で点滅し、受信機へ電池切れ信号を送信します。速やかに専用電池（CR17335E-R-CN）を交換してください。
Q：4周波切替はどのように設定しますか？ A：本体内部の基板上にあるDIPスイッチで切り替えます。受信機側のチャンネル設定と合わせる必要があります。
Q：メンテナンスで注意することはありますか？ A：電極に汚れや油膜が付着すると検知感度が低下します。定期的に電極を清拭し、実際に水をかけるか電極を短絡させるテスト発報を行ってください。
Q：無線局の免許は必要ですか？ A：不要です。本機は特定小電力無線局としての技術基準適合証明を受けているため、どなたでも自由にご使用いただけます。
