DC-1115 ACアダプター 　DC12V・150mA TAKEX 竹中エンジニアリング [DC-1115]

DC-1115 ACアダプター 　DC12V・150mA TAKEX 竹中エンジニアリング [DC-1115]

販売価格: 会員のみ販売

商品詳細

TAKEX ACアダプター 防犯用電源 屋内用

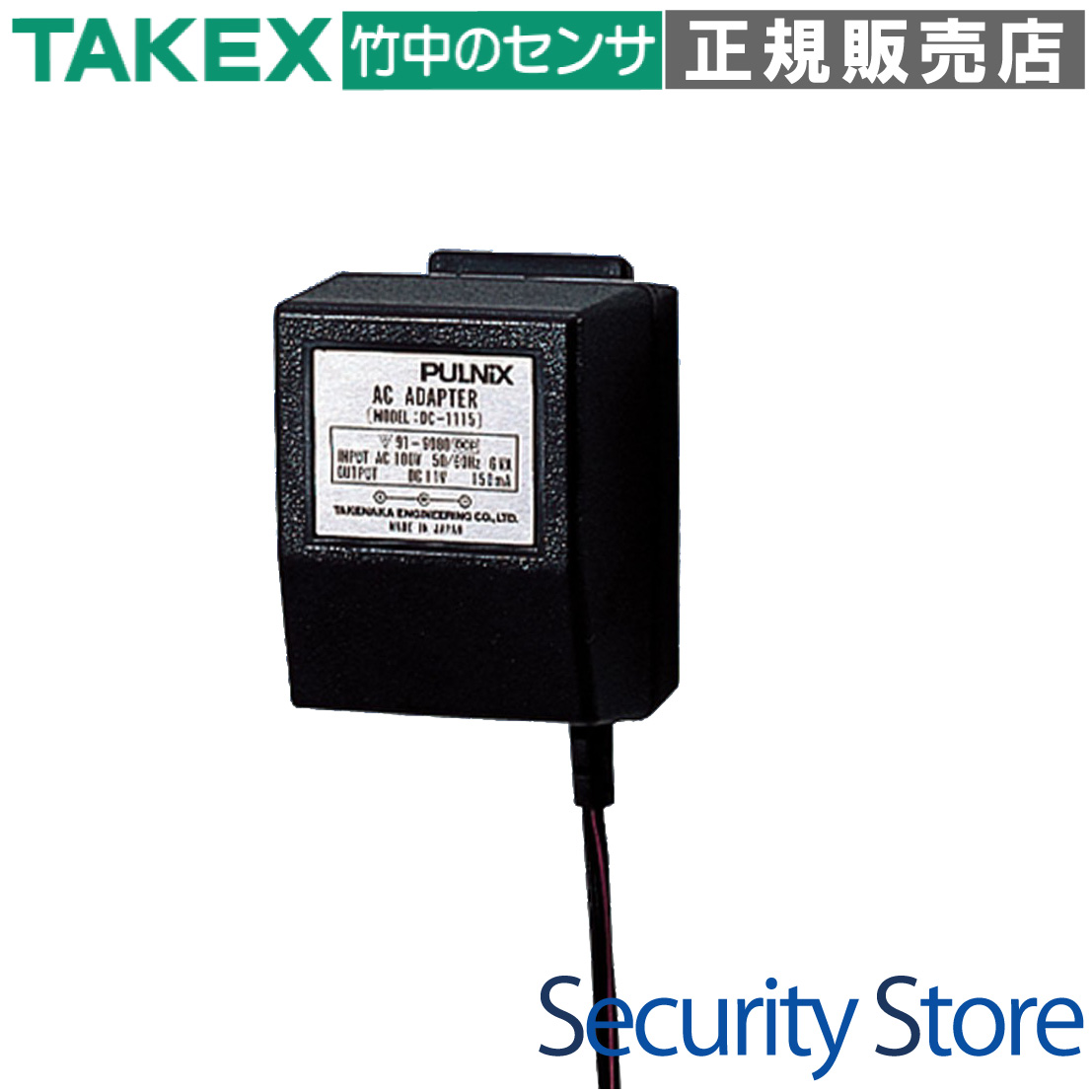

DC-1115 ACアダプター DC12V・150mA

本製品は、防犯センサーや各種コントローラーなどのDC駆動機器向けに設計された、高信頼のアナログトランス式ACアダプターです。スイッチングノイズを極限まで抑えたクリーンな電源供給により、精密な検知機器の安定稼働を支えます。

  • 型番： DC-1115
  • 製品名： ACアダプター DC12V・150mA
  • 方式： 非安定化電源（トランス式）
  • 主な用途： 防犯センサー、制御機器の電源供給
  • 出力仕様： 最大150mA（負荷により11.0V〜14.8Vまで変動）
  • 特長： 低リップルノイズ、高レジリエンス設計

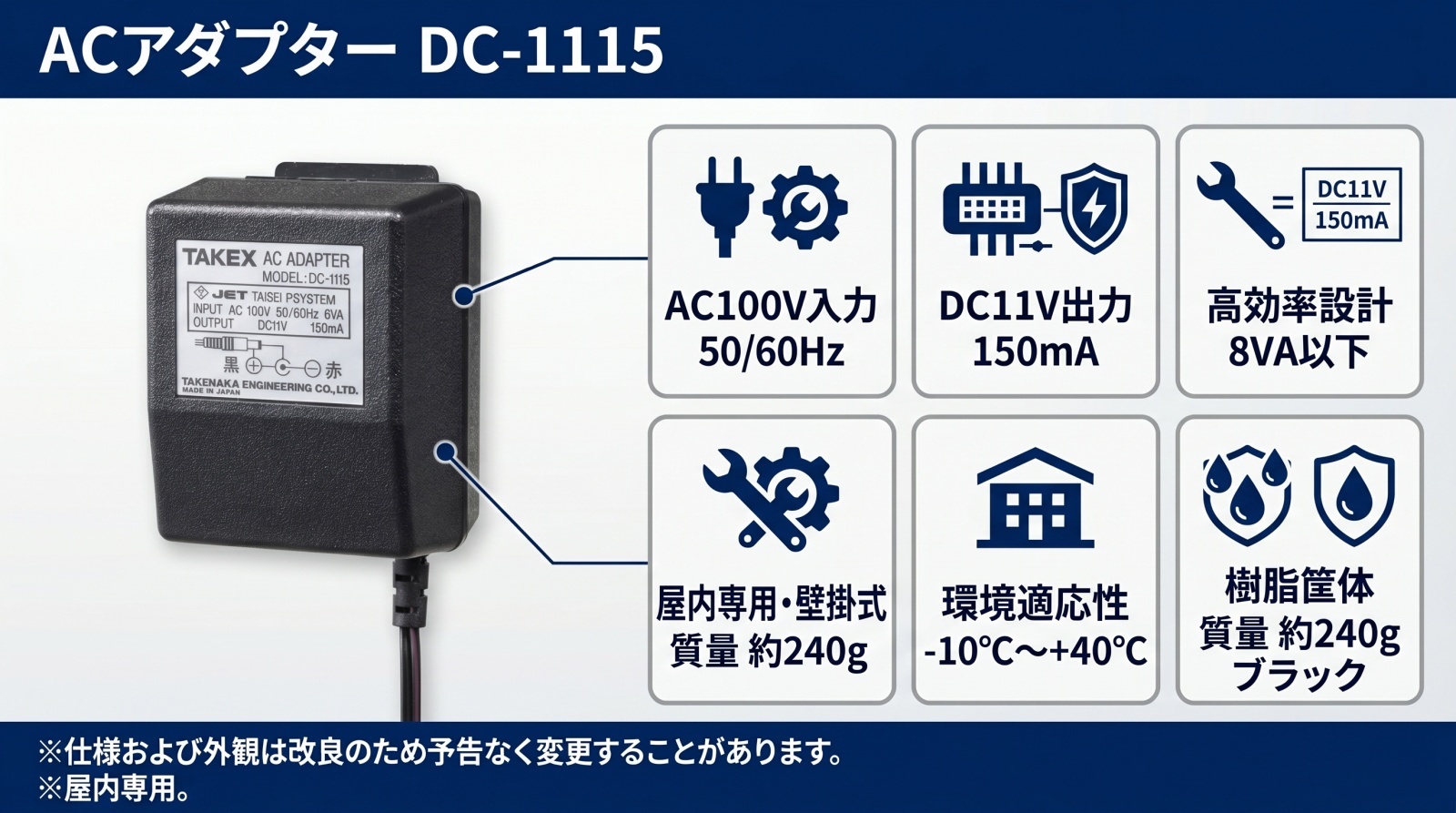

DC-1115 ACアダプター

資料ダウンロード

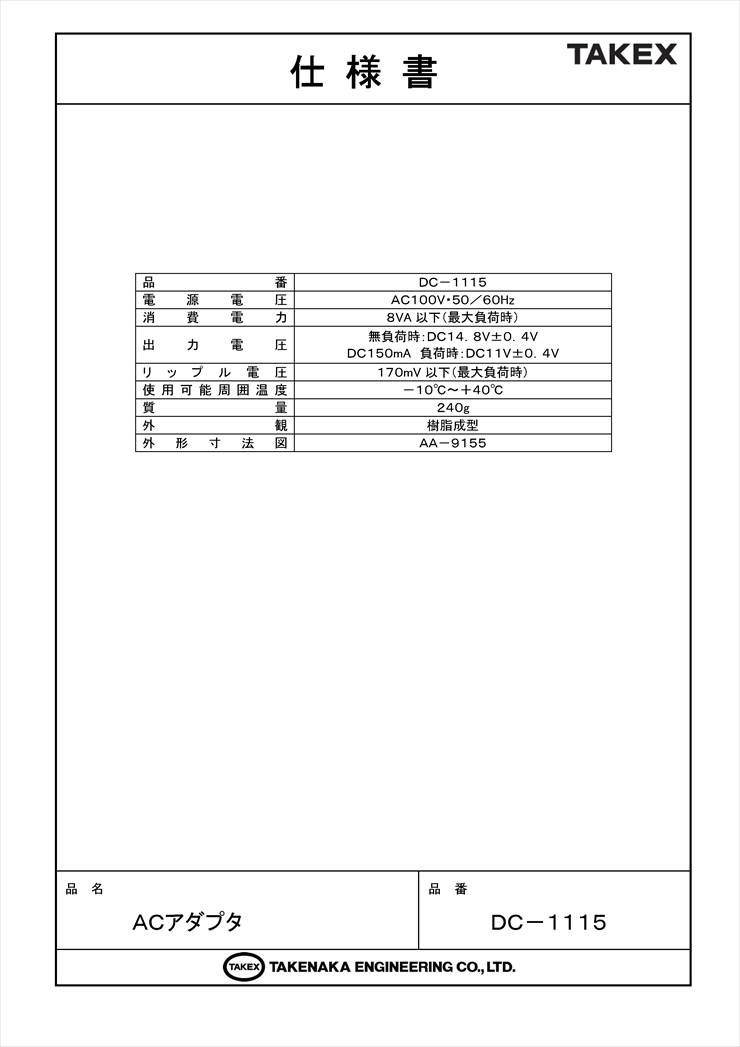

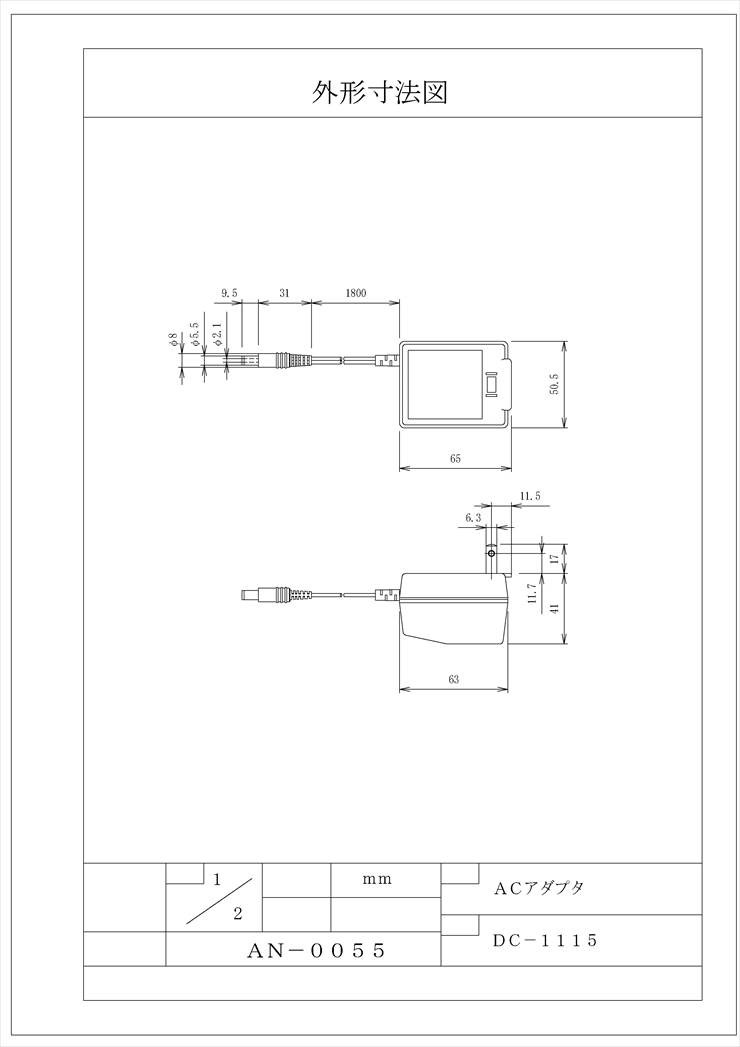

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • TAKEX製センサーの電源供給
  • ノイズに敏感なアナログ検知機器
  • 電源復旧時の即時起動が求められる現場
  • 小規模な防犯システム・制御盤内

導入前に確認したいポイント

  • 接続機器の合計消費電流が150mA以内か
  • 機器側の耐圧が15V程度まで許容されているか
  • コンセント隣接部の物理的なスペース確保
  • 屋内設置および周囲温度40℃以下の環境

特長

低リップル電圧によるノイズ抑制

最大負荷時でもリップル電圧を170mV以下に抑えており、スイッチング方式のアダプターで発生しがちな高周波ノイズを排除しています。微弱な信号を扱う防犯センサー等の誤報を誘発しにくい、クリーンな電源を供給可能です。

負荷電流に応じた堅牢な電力供給

本機は非安定化方式を採用しており、負荷が少ない場合には約14.8V、最大負荷の150mA時には約11.0Vを出力します。アナログ回路特有の挙動を理解した施工により、機器に最適な電力を安定して供給し続けることができます。

瞬停やサージに強いアナログ・レジリエンス

複雑なプロセッサや自己診断回路を搭載しない純粋なハードウェア構造により、落雷によるサージや瞬間的な停電に対して高い回復力を持ちます。電源復旧後にエラーロックされることなく、瞬時に正常出力を再開します。

故障要因を徹底排除したLEDレス設計

稼働状況を示すLEDインジケーターをあえて搭載しないことで、電子部品の経年劣化による故障リスクを最小限に抑えています。長期間にわたって安定した性能を維持することを最優先した、法人向け・工業用の設計思想です。

施工性を考慮した1.8mのDCケーブル

標準で1800mmの出力ケーブルを備えており、コンセントから設置機器までの取り回しに余裕を持たせています。ケーブル根本には断線防止用のストレインリリーフを施し、過酷な現場環境でも高い耐久性を発揮します。

堅牢な密閉型樹脂筐体

放熱スリットのない密閉構造を採用することで、埃やチリの侵入を防ぎ、内部トランスの絶縁劣化を防止しています。重量240gという確かな質量は、信頼性の高い鉄芯トランスを内蔵している証です。

選定時に評価したい強み

  • ノイズ耐性： スイッチングノイズがなくアナログセンサーに最適
  • 長期信頼性： 複雑な電子回路を排除したシンプルなトランス構造
  • 即時復旧： 停電復旧時に設定不要で即座に出力を開始
  • 標準互換性： 汎用性の高い外径φ5.5/内径φ2.1のDCプラグを採用

施工・設置ガイド

本製品の性能を最大限に発揮し、安全に運用するための施工ポイントです。

確認項目 この製品での考え方
電圧変動の管理 無負荷時は約15V、最大負荷時は約11Vとなります。機器の入力許容電圧を必ず確認してください。
設置スペース 本体幅が50.5mmあるため、壁面コンセントでは隣の口を塞ぐ可能性があります。余裕を持った設計を行ってください。
熱対策 周囲温度が40℃を超える閉鎖空間（直射日光の当たる盤内など）では、寿命が短くなるため換気が必要です。
配線延長 ケーブルを延長する場合は、電圧降下を考慮し、十分な線径（0.9mm以上推奨）を使用してください。

製品仕様

項目 内容
品番 DC-1115
電源電圧 AC100V , 50/60Hz
消費電力 8VA以下
出力電圧（無負荷時） DC14.8V ± 0.4V
出力電圧（150mA負荷時） DC11.0V ± 0.4V
最大出力電流 150mA
リップル電圧 170mV以下（最大負荷時）
使用可能周囲温度 -10℃〜+40℃（結露なきこと）
設置場所 屋内
質量 約240g
外観 樹脂（ブラック）
DCケーブル長 約1800mm
DCプラグ仕様 外径φ5.5 / 内径φ2.1 / センタープラス

トラブルシューティング

現象 原因と対策
出力電圧が0Vである 一次側AC100Vの供給不足、または内部ヒューズ断線の疑い。テスターで一次側を確認し、異常がなければ本体交換が必要です。
電圧が低すぎる（11V未満） 接続機器の消費電流が150mAを超過しているか、延長配線の抵抗によるロス。負荷を減らすか、線径を太くしてください。
機器が異常発熱する 接続機器の耐圧上限（12V等）に対して、本機の無負荷時電圧（15V近辺）が高すぎる可能性があります。安定化電源への変更を検討してください。

FAQ

Q：出力電圧を12Vに固定する調整ボリュームはありますか？ A：いいえ、本機は非安定化電源のため、調整機能はありません。電圧は負荷電流に依存して変動します。
Q：通電を確認するためのLEDは点灯しますか？ A：本製品にはLEDインジケーターは搭載されていません。通電確認はテスターによる電圧測定で行ってください。
Q：スイッチング電源と比べてどのようなメリットがありますか？ A：スイッチングノイズが発生しないため、微弱な信号を扱う防犯センサー等の安定動作に優れています。
Q：壁のコンセントに挿した場合、他のプラグを邪魔しませんか？ A：本体幅が50.5mmあるため、一般的な2口コンセントでは隣の差し込み口を物理的に塞ぐ可能性が高いです。
Q：屋外の防水ボックスに入れても大丈夫ですか？ A：屋内専用仕様です。屋外のボックスに収容する場合は、内部温度が40℃を超えないよう換気対策を徹底してください。
Q：極性（センタープラス/マイナス）はどちらですか？ A：標準仕様は「センタープラス」です。施工前に必ずテスターで実測確認を行うことを推奨します。
Q：AC200Vのコンセントで使用できますか？ A：できません。AC100V（50/60Hz）専用ですので、200Vに接続すると即座に故障・発火の恐れがあります。
Q：DCケーブルを切断して延長しても問題ありませんか？ A：可能ですが、延長距離が長いと電圧降下が生じます。必ず最終端で動作に必要な電圧が確保されているか確認してください。
Q：150mAを超える機器を接続するとどうなりますか？ A：電圧が著しく低下し、機器が正常に動作しないだけでなく、アダプターの過熱や故障の原因となります。
Q：雷による故障に対して保護回路はありますか？ A：高度な保護回路はありませんが、アナログトランス式のため比較的サージに強く、復旧時の再起動もスムーズです。
