LEDフラッシュライト DC12〜24V 外部制御 レッド [LF-12R]

LEDフラッシュライト DC12〜24V 外部制御 レッド [LF-12R]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） LEDフラッシュライト 防犯・警報表示 DC12〜24V 無極性

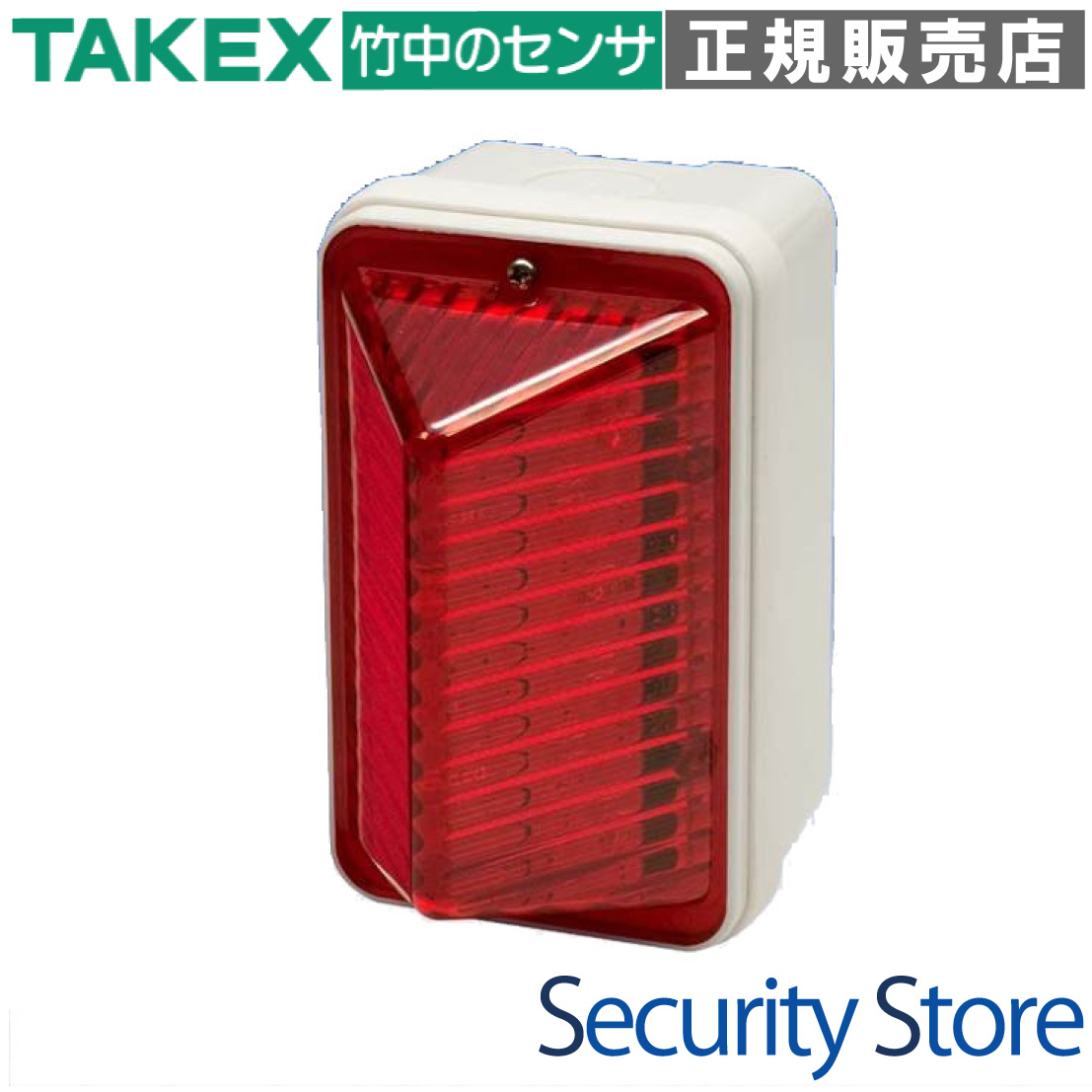

LF-12R LEDフラッシュライト DC12〜24V 外部制御 レッド

高輝度LEDによる強烈な閃光で侵入者への威嚇や異常発生を即座に知らせる、高信頼性のフラッシュライトです。光源にLEDを採用することで長寿命と高い耐衝撃性を実現し、メンテナンスコストの削減と運用の安定化を同時に叶えます。

  • 型番： LF-12R
  • 製品名： LEDフラッシュライト DC12〜24V 外部制御 レッド
  • 光源方式： 高輝度LED（レッド）
  • 主な用途： 防犯システムの警告灯、設備の異常報知、車両出入り表示
  • 設置場所： 屋内・半屋外の壁面（露出・埋込対応）
  • 電源仕様： DC12V〜24V（無極性対応）

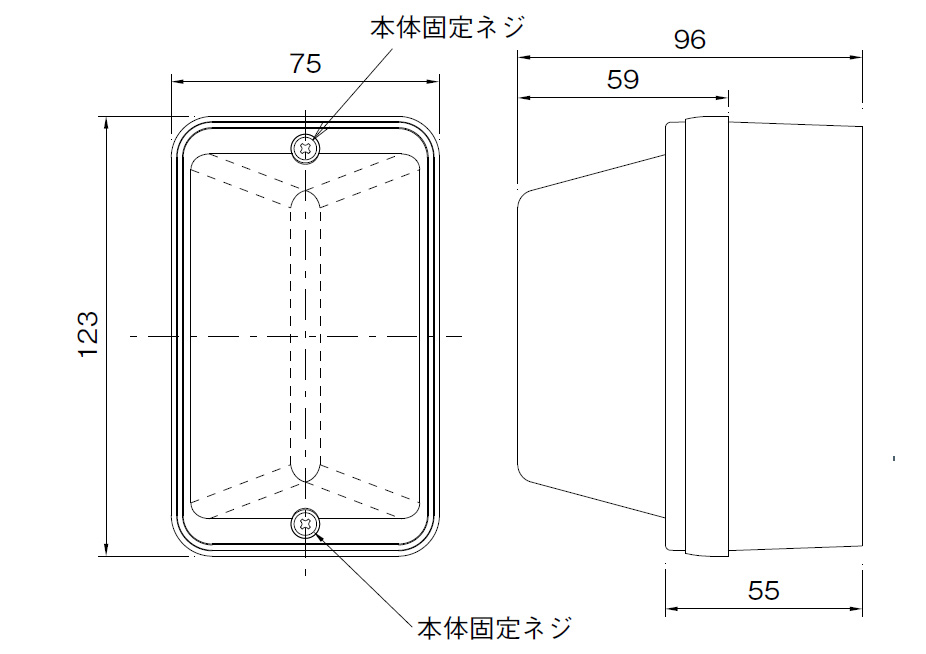

LEDフラッシュライト LF-12R レッド

資料ダウンロード

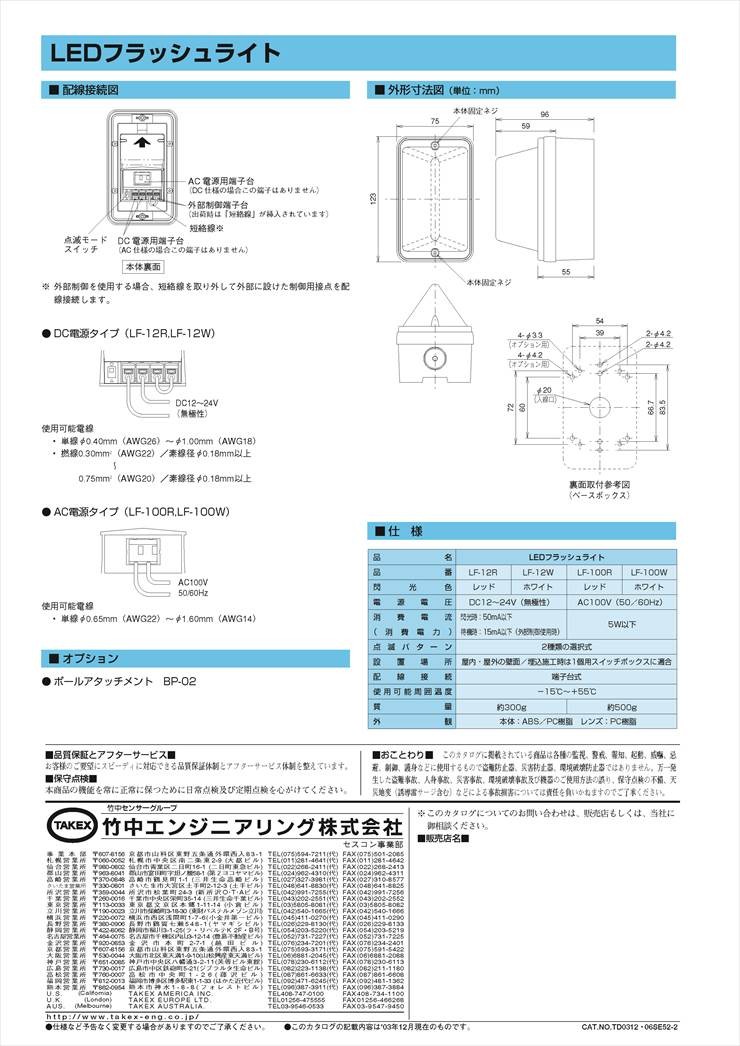

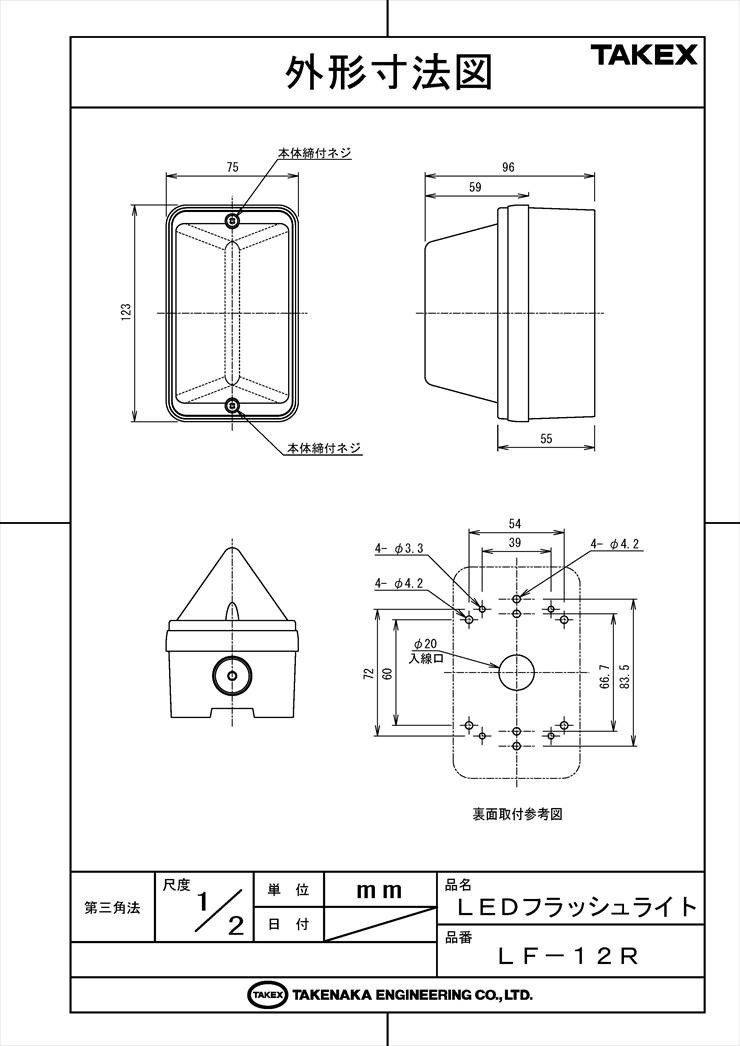

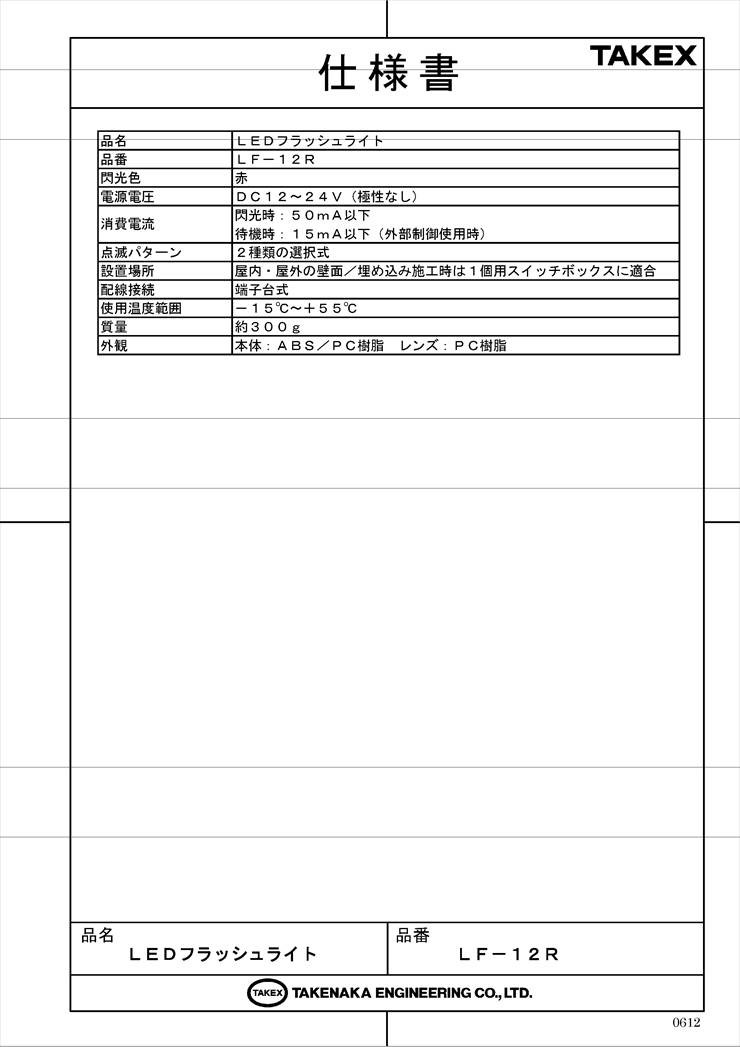

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • セキュリティシステムの侵入者威嚇
  • 工場の機械稼働状態・異常発生の表示
  • 店舗やビル等の夜間警告表示
  • 駐車場や駐輪場の車両出入り告知

導入前に確認したいポイント

  • 電源はDC12V〜24Vが確保できるか
  • 設置場所は雨が直接かからない場所か
  • 外部制御（無電圧接点）を利用するか
  • 露出取付か、スイッチボックス埋込か

特長

光源に高輝度LEDを採用した高耐久設計

従来のキセノン管方式に比べ、LEDを採用したことでフィラメントの断線やガス抜けといったリスクがありません。振動や衝撃に対しても極めて強く、工事現場や工場内など、過酷な環境下でも長期間メンテナンスフリーで安心してお使いいただけます。

2種類の点滅モードをスイッチで切替可能

内部のスライドスイッチを操作することで、用途に応じた点滅リズムを選択できます。視覚的な緊急性を強調する「バーストモード（点滅モード1）」と、安定したリズムで状態を知らせる「連続モード（点滅モード2）」から現場に最適なパターンを選定可能です。

ユニバーサル電源対応と無極性設計

DC12VからDC24Vまでのワイドレンジ電源に対応しています。さらに電源入力端子は無極性設計となっているため、現場でのリード線接続ミスによる機器破損を未然に防ぎ、施工のスピードアップに貢献します。

電源と起動入力の個別配線による柔軟な制御

電源入力と起動信号の入力端子が分かれているため、DC電源を常時供給しておきながら、リレーなどの無電圧接点信号を受けた際のみ点滅させる高度な運用が可能です。もちろん、短絡線を使用すれば電源供給と同時に点滅させるシンプルな運用にも対応します。

1個用スイッチボックス適合のスマートな外観

JIS規格の1個用埋込スイッチボックスに適合しており、新築物件やリニューアル物件での壁面埋込施工が容易です。コンパクトで主張しすぎないデザインは、設置場所の美観を損なうことなく、威嚇・報知の機能を果たします。

屋外・半屋外への設置が可能な防雨構造

防雨構造を採用しているため、軒下などの半屋外環境にも設置が可能です。防犯用途だけでなく、駐車場等の屋外施設での夜間表示用など、活用の幅が大きく広がります。（※直接雨がかかる場所は避けて設置してください）

システムの負担を軽減する省電力設計

点滅動作時でも最大50mA以下、待機時は15mA以下という極低消費電力を実現。非常用バックアップ電源を使用するセキュリティシステムにおいても、バッテリーへの負荷を最小限に抑え、長時間の動作を支えます。

選定時に評価したい強み

  • 長寿命・高信頼性： キセノン管と比較して光源寿命が飛躍的に長く、交換コストを抑制。
  • 施工の簡便さ： 無極性電源、端子台式配線、スイッチボックス適合と、施工者に優しい設計。
  • 視認性の高さ： フレネル構造のレンズと高輝度LEDにより、遠目からでも明瞭な視認性を確保。
  • 柔軟な運用： 2種類の点滅パターンと外部制御対応により、1台で多様なシステムに対応。

施工・設置ガイド

確実な運用と製品の寿命を延ばすため、以下の施工条件を遵守してください。

確認項目 この製品での考え方
取付向き 端子台が下になる向きで固定してください。湿気や埃の滞留を防ぎます。
設置環境 屋内または軒下の乾燥した壁面。直接雨がかかる場所や高湿度環境は避けてください。
露出施工 ベースボックスを使用し、入線口は付属のグロメットやコーキングで処理してください。
埋込施工 JIS 1個用スイッチボックスを使用し、取付板を介して固定してください。
配線長 末端電圧がDC9Vを下回らないよう、適切な電線径を選定してください。

製品仕様

項目 内容
品名 ＬＥＤフラッシュライト
品番 ＬＦ－１２Ｒ
閃光色 レッド
電源電圧 ＤＣ１２〜２４Ｖ（極性なし）
消費電流 閃光時：５０ｍＡ以下
待機時：１５ｍＡ以下（外部制御使用時）
点滅パターン 点滅モードスイッチによる２種類の選択式
●パターン１：400msの間50ms点灯、50ms消灯を4回繰り返し、その後400ms休止する周期
●パターン２：50ms点灯、150ms消灯を繰り返す周期
設置場所 屋内・屋外の壁面／埋め込み施工時は１個用スイッチボックスに適合
配線接続 端子台式
使用温度範囲 －１５℃〜＋５５℃（結露・氷結なきこと）
質量 約３００ｇ
外観材質 樹脂
外形寸法 W75 × H123 × D59 mm

FAQ

Q：雨が直接かかる場所に設置できますか？ A：本製品は防雨構造ですが、完全防水ではありません。直接雨がかかる場所への設置は故障の原因となるため、屋内または軒下など、雨水が直接当たらない場所に設置してください。
Q：DC12VとDC24Vのどちらを使えば良いですか？ A：どちらの電圧でも問題なく動作します。DC12V〜24Vの範囲内であれば安定して動作する設計になっています。
Q：電源のプラスとマイナスを逆に接続しても大丈夫ですか？ A：はい、電源入力は無極性設計となっているため、プラス・マイナスの区別なく接続可能です。
Q：点滅ではなく「点灯し続ける」設定は可能ですか？ A：いいえ、本製品はフラッシュライト（警告灯）としての用途に特化しているため、点灯維持モードはありません。2種類の点滅パターンからの選択となります。
Q：外部のセンサーやリレーから信号を送って光らせることはできますか？ A：可能です。外部制御端子を備えているため、無電圧接点信号を入力することで、必要な時だけ点滅させることができます。
Q：点滅パターンの切り替えはどのように行いますか？ A：本体内部にあるスライドスイッチで切り替えることができます。設置環境や用途に合わせて「バースト点滅」または「連続等間隔点滅」を選択してください。
Q：LEDの寿命はどのくらいですか？ A：LEDはキセノン管のような消耗品ではないため、半永久的な光源寿命を持っています。メンテナンスフリーで長期間お使いいただけます。
Q：待機中にも電気は消費しますか？ A：外部制御端子を使用している場合の待機電流は15mA以下と非常に微量です。
Q：家庭用の1個用スイッチボックスに取り付けられますか？ A：はい、JIS規格の1個用スイッチボックスに適合する設計になっています。
Q：レンズが汚れた際、アルコールで掃除しても良いですか？ A：いいえ、アルコールやシンナー、ベンジンなどの溶剤は樹脂レンズを脆化・変色させる恐れがあるため、柔らかい布での水拭きを推奨します。
