LEDフラッシュライト DC12〜24V レッド [LF-12RA]

LEDフラッシュライト DC12〜24V レッド [LF-12RA]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） LEDフラッシュライト 防犯・警報 DC12〜24V 無極性

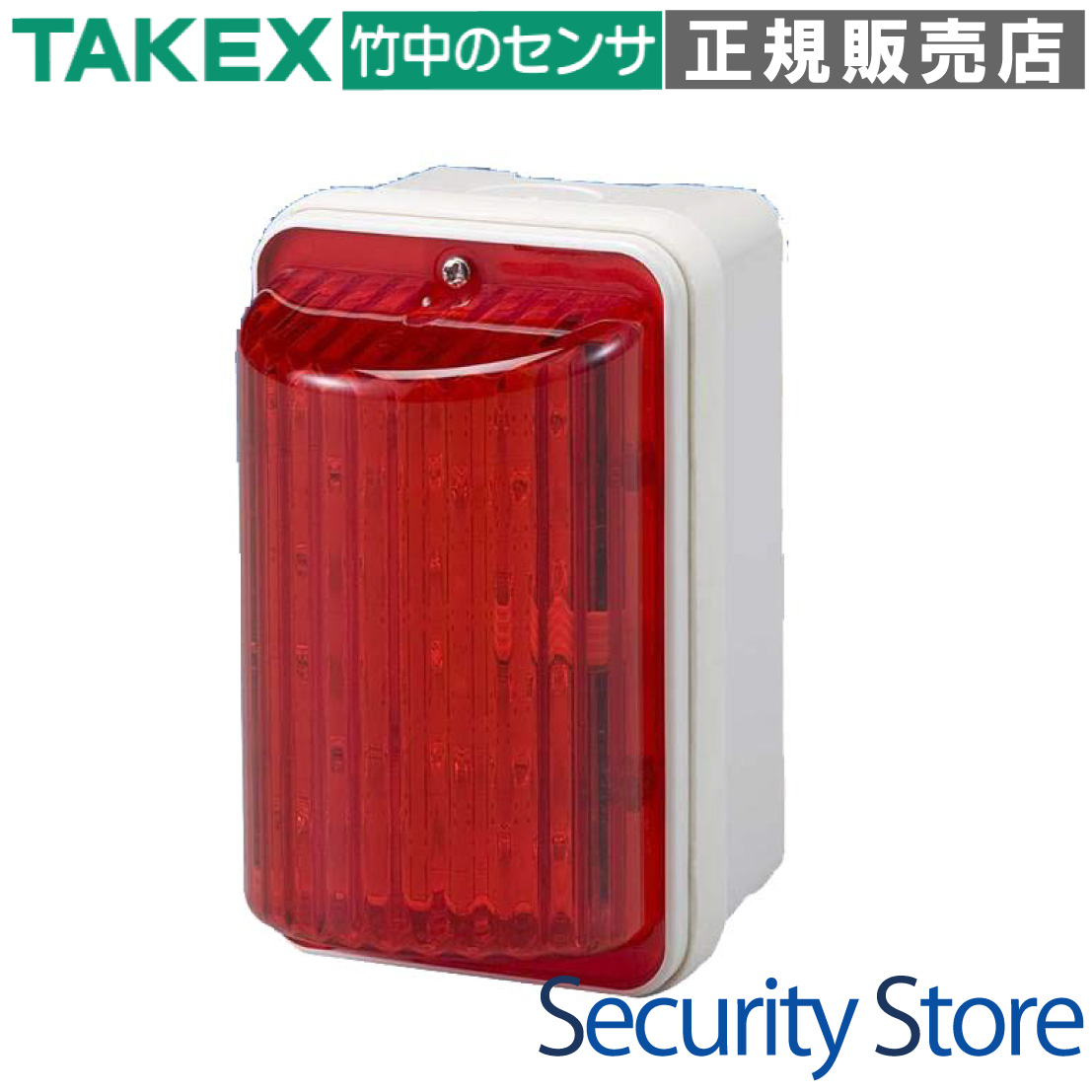

LF-12RA LEDフラッシュライト DC12〜24V レッド

LF-12RAは、光源に高輝度LEDを採用した、視認性と耐久性に優れたフラッシュライトです。従来のキセノン管方式に比べ、長寿命で衝撃に強く、侵入者への威嚇や異常発生時の報知に強力な効果を発揮します。

  • 型番： LF-12RA
  • 方式 / カテゴリ： 高輝度LED光学エンジン / 警報用フラッシュライト
  • 主な用途： セキュリティシステムの威嚇・報知、工場内の状態通知、車両入出庫警告
  • 設置場所： 屋内・屋外（直接水のかからない軒下を推奨）
  • 電源仕様： DC12V〜24V（無極性回路内蔵）
LF-12RA LEDフラッシュライト

資料ダウンロード

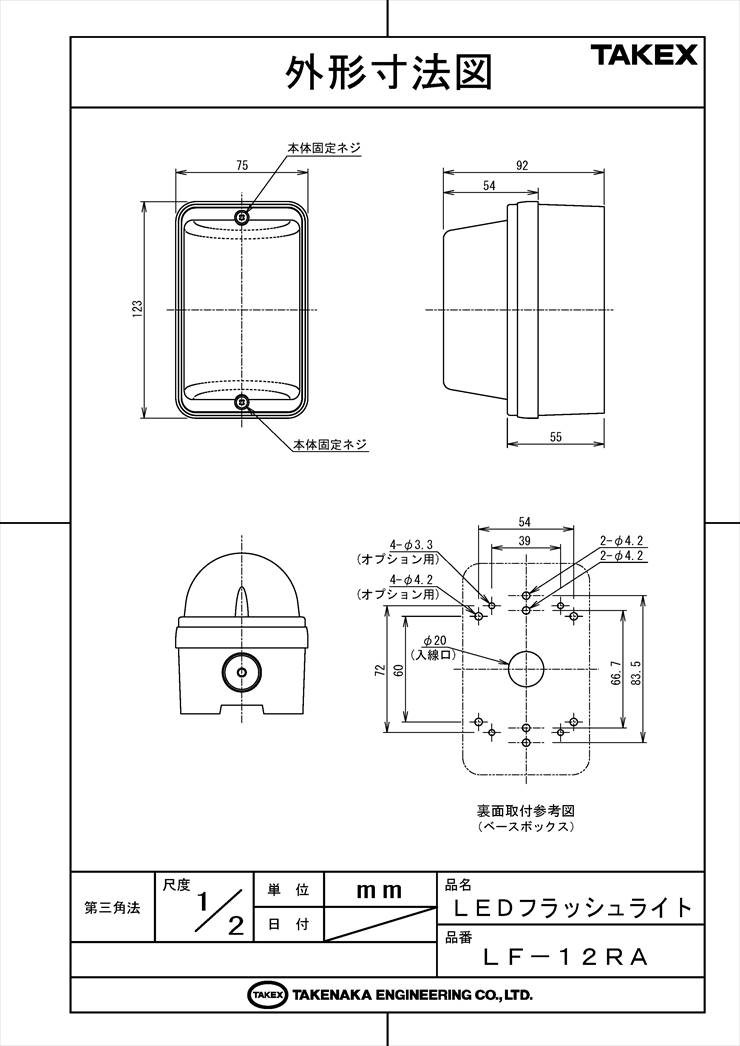

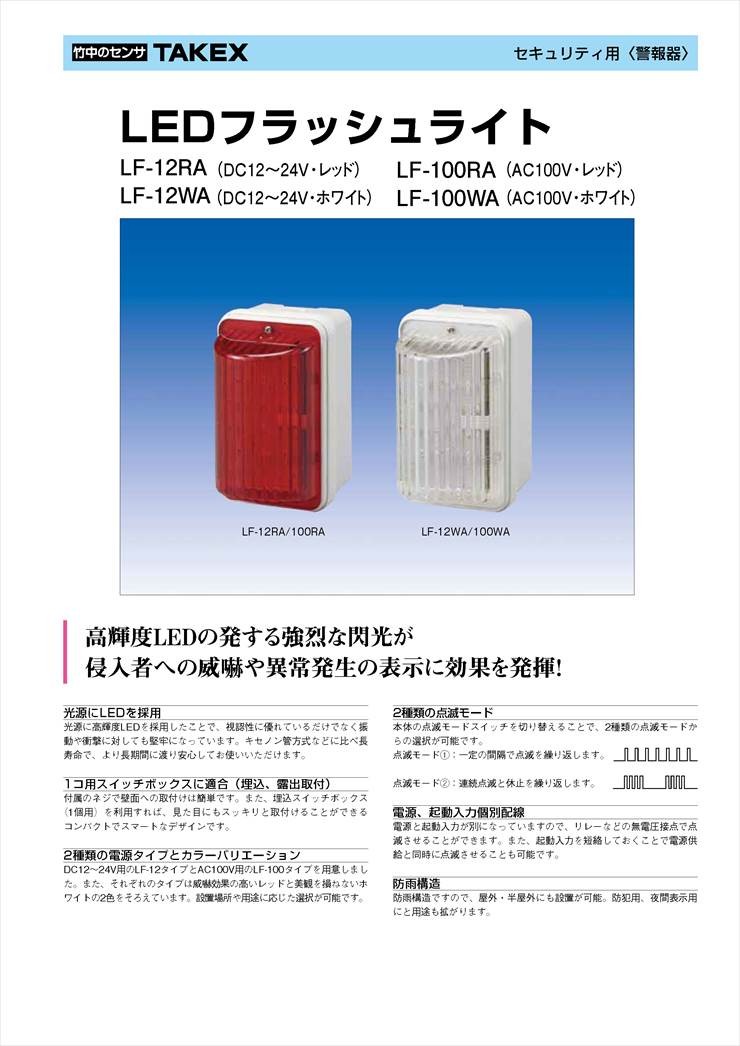

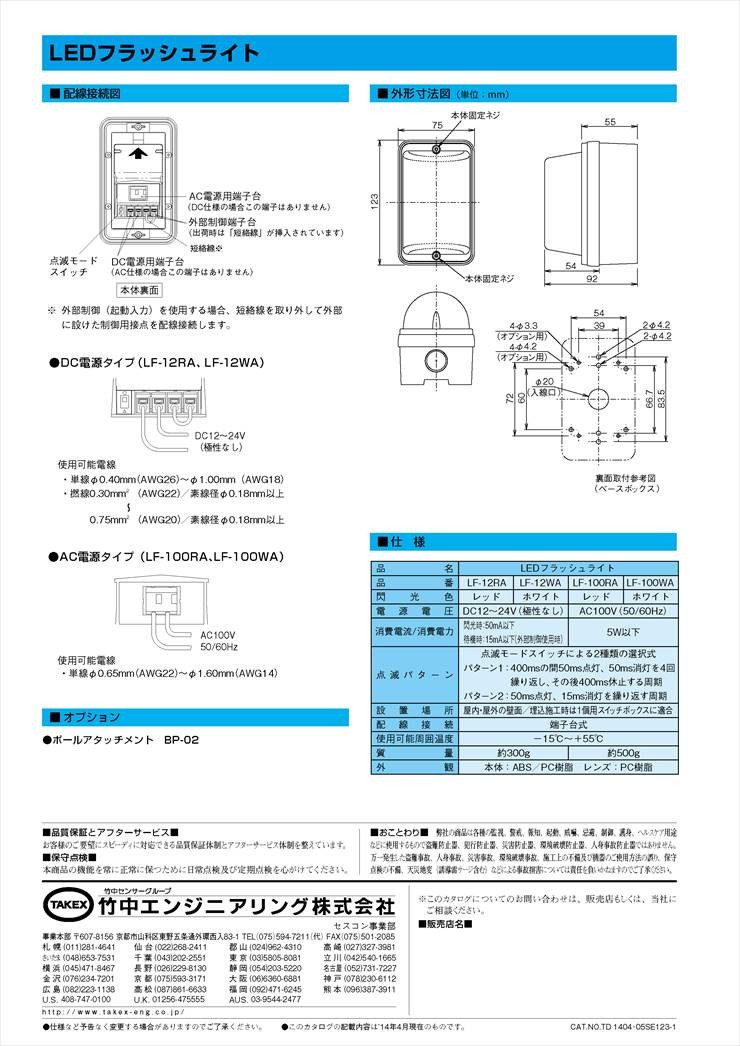

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 警備システムの侵入検知時の威嚇
  • 工場内での機械作動・異常報知
  • 車両入出庫時の注意喚起
  • 夜間の拠点の存在表示・防犯対策

導入前に確認したいポイント

  • 電源電圧がDC12V〜24Vの範囲内か
  • 直接雨がかかる場所でないか（軒下設置）
  • JIS1個用スイッチボックスへの埋込か露出か
  • 無電圧接点制御または電源連動のどちらか

特長

高輝度LED光学エンジンによる強烈な閃光

光源に専用設計の高輝度LEDを採用。キセノン管方式で見られたフィラメント切れやガスの劣化がなく、常に安定した光量で侵入者への威嚇や異常事態を周囲に知らせます。フレネルカット構造のカバーにより、効率的に光を拡散させます。

メンテナンスコストを削減する長寿命設計

半導体光源であるLEDは、従来方式に比べ劇的に寿命が長く、ランプ交換の手間とコストを大幅に削減します。高所などメンテナンスが困難な場所への設置に最適なソリューションです。

耐衝撃・耐振動性能の向上

振動や衝撃に強いLEDを採用しているため、大型重機が稼働する工場環境や、車両の通行による振動が発生する場所でも故障のリスクが低く、過酷な現場での長期運用を支えます。

施工を容易にする無極性回路とワイドレンジ対応

DC12VからDC24Vまでの広範囲な電圧に対応。さらに無極性回路を内蔵しているため、配線時のプラス・マイナスの極性を気にする必要がなく、現場での人為的な接続ミスを未然に防ぎます。

JIS 1個用スイッチボックスに適合するスマートなデザイン

付属の取付板を使用することで、標準的なJIS 1個用埋込スイッチボックスに適合します。露出取り付けだけでなく、埋込施工を行うことで、壁面からの突出を抑えた美観に優れた設置が可能です。

運用に合わせて選べる2種類の点滅モード

内部のスイッチを切り替えることで、用途に応じた点滅アルゴリズムを選択可能。緊迫感を演出する「バースト点滅（パターン1）」と、状態通知に適した「等間隔点滅（パターン2）」の使い分けが可能です。

電源と起動入力の個別配線に対応

電源ラインと起動入力ラインが分離されており、外部のリレー接点などで制御が可能です。常時給電しつつ、必要な瞬間だけフラッシュさせる運用ができるため、システム応答速度の向上に寄与します。

低待機電流による省エネ・バックアップ運用

外部制御モード時の消灯待機電流は15mA以下と極めて低く抑えられています。非常用バッテリーを搭載したセキュリティシステムにおいて、停電時のバックアップ時間を損なわない設計です。

選定時に評価したい強み

  • 信頼性： 衝撃に強いLED光源でランプ交換不要のメンテナンスフリーを実現
  • 施工性： 無極性対応とスイッチボックス適合により、現場作業を簡略化
  • 柔軟性： 2種類の点滅パターンと個別配線制御で幅広いシステムに統合可能
  • 省電力： 動作時50mA以下の低消費電流で、コントロールパネルへの負荷を軽減

施工・設置ガイド

確実な運用と製品寿命の維持のため、以下の施工手順と注意点を遵守してください。

確認項目 この製品での考え方
設置方向 必ず端子台が下向きになるように設置してください。湿気の滞留を防ぎます。
設置環境 防雨構造ですが、直接水がかかる場所や結露の激しい場所は避け、軒下に設置してください。
配線方法 外部制御を行う場合は、出荷時の短絡線を外して無電圧接点を接続してください。
清掃・手入れ カバーはポリカーボネート製です。シンナーやアルコール等の溶剤は絶対に使用しないでください。

内部設定 / 点滅モード切替

本体内部の基板上にあるスライドスイッチにより、以下の動作パターンを選択できます。

モード リズムの詳細 推奨用途
パターン1 400msの周期（50ms点灯/消灯を4回繰り返し＋400ms休止） 侵入検知・火災報知等の緊急警報
パターン2 200msの周期（50ms点灯＋150ms消灯） 作動表示・車両入出庫等の状態通知

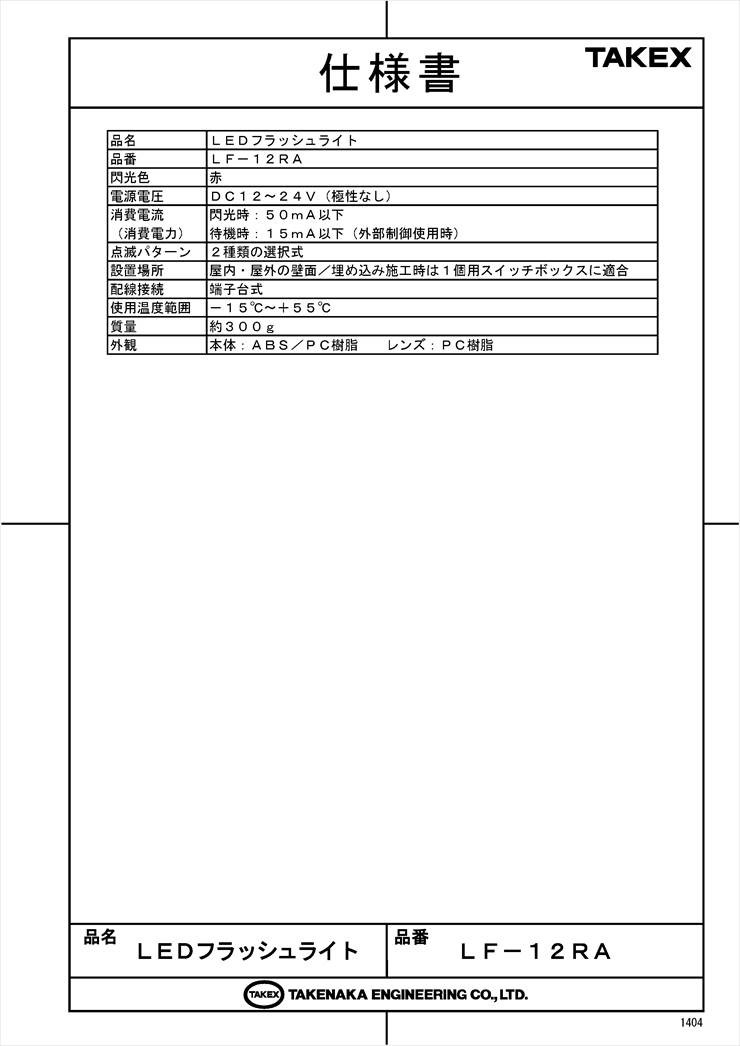

製品仕様

項目 内容
品名 ＬＥＤフラッシュライト
品番 ＬＦ－１２ＲＡ
閃光色 レッド
電源電圧 ＤＣ１２〜２４Ｖ（極性なし / 動作範囲：DC9V〜30V）
消費電流 閃光時：５０ｍＡ以下
待機時：１５ｍＡ以下（外部制御使用時）
点滅パターン 点滅モードスイッチによる２種類の選択式（パターン1：バースト / パターン2：等間隔）
設置場所 屋内・屋外の壁面／埋め込み施工時は１個用スイッチボックスに適合
配線接続 端子台式
使用温度範囲 －１５℃〜＋５５℃（結露・氷結なきこと）
質量 約３００ｇ
外観 樹脂（カバー：ポリカーボネート / ベース：ABS樹脂）
外形寸法 幅75mm × 高さ123mm × 奥行59mm

FAQ

Q：電源のプラスとマイナスを逆に接続しても壊れませんか？ A：はい、本機は無極性回路を内蔵しているため、どちらの向きに接続しても正常に動作します。
Q：雨が直接当たる場所に設置しても大丈夫ですか？ A：防雨構造となっておりますが、製品の長期信頼性を保つため、直接雨がかからない軒下への設置を推奨しております。
Q：LEDの寿命はどのくらいですか？ A：半導体光源のため具体的な時間設定はありませんが、従来のキセノン管に比べ、球切れの心配がほぼないメンテナンスフリー設計です。
Q：どのような点滅パターンがありますか？ A：緊迫感のある「バースト点滅」と、一定のリズムで光る「等間隔点滅」の2種類を内部スイッチで切り替えられます。
Q：外部のセンサーが反応した時だけ光らせることはできますか？ A：可能です。外部制御端子（無電圧接点入力）にセンサーの出力を接続することで、検知時のみ動作させることができます。
Q：AC100Vで使用できますか？ A：本製品（LF-12RA）はDC12〜24V専用です。AC100V環境では姉妹機種の「LF-100シリーズ」をご検討ください。
Q：埋め込み設置の際、特別な金具は必要ですか？ A：JIS規格の「1個用スイッチボックス」があれば、付属の取付板を使用してそのまま設置可能です。
Q：動作中に点滅パターンを切り替えてもいいですか？ A：設定を確実に反映させるため、一度電源を遮断した状態でスイッチを切り替えることを推奨します。
Q：消費電流は最大でどのくらいですか？ A：動作（閃光）時で50mA以下です。非常に低消費電力な設計となっています。
Q：レンズが汚れた場合、アルコールで拭いてもいいですか？ A：いいえ、アルコールやシンナー等の溶剤はカバーの樹脂を劣化させヒビ割れの原因となるため、中性洗剤を薄めたものをご使用ください。
