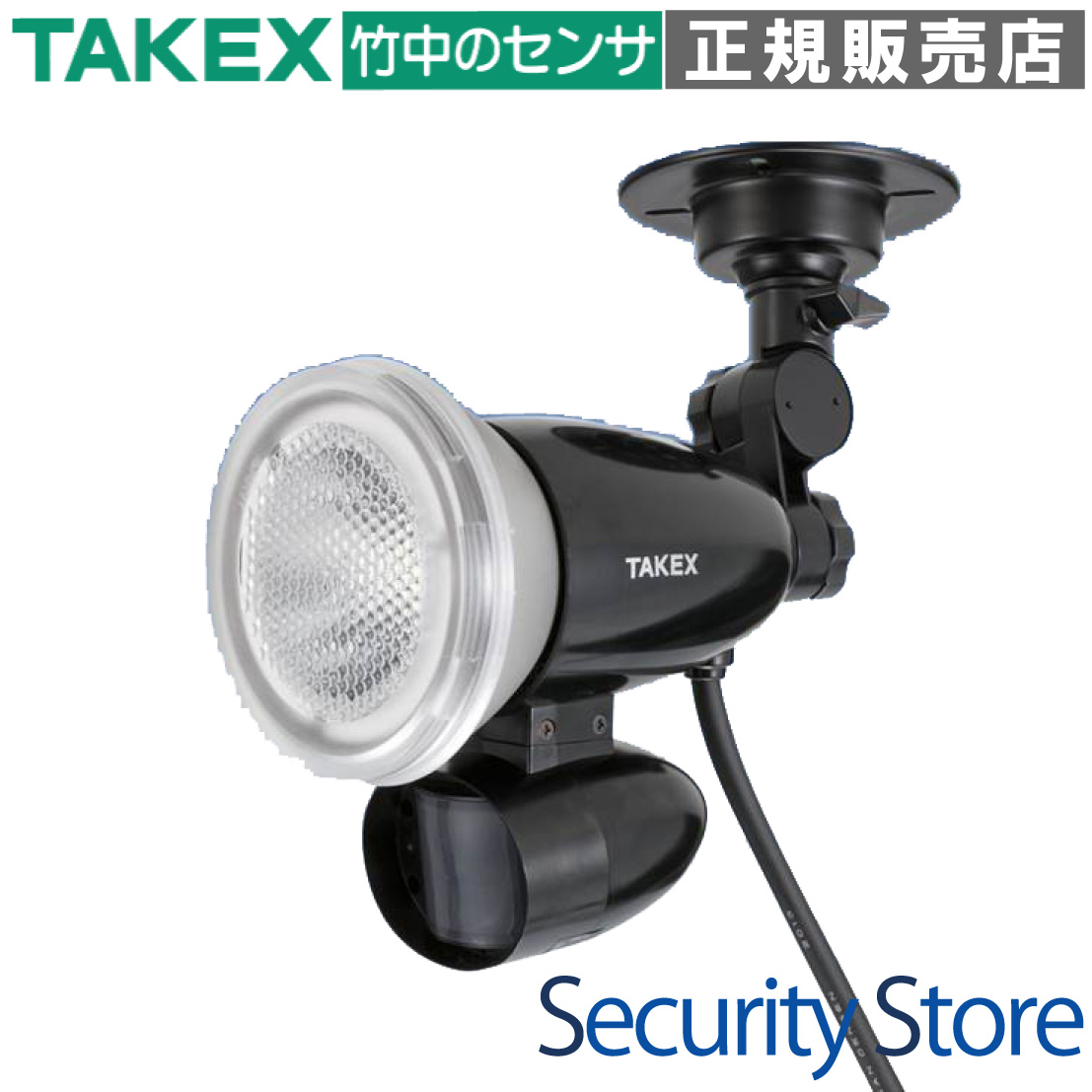

LED人感ライト センサー付きライト・ACプラグ式 [LCL-12C]

LED人感ライト センサー付きライト・ACプラグ式 [LCL-12C]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） LED人感ライト パッシブセンサー ACプラグ式 防雨型(IP43相当)

LCL-12C LED人感ライト センサー付きライト・ACプラグ式

AC100Vコンセントに接続するだけで即座に運用可能な、プロ仕様のLED人感センサーライトです。

パッシブインフラレッド（PIR）方式による精密な検知と、強力なLEDによる照明機能を一体化。侵入者への強い威嚇効果を発揮する「連続点灯＋フラッシング（点滅）」の2段階制御を搭載しており、防犯・安全通路の確保・車両の誘導など、法人の現場で求められる多様な照明ニーズに1台で応えます。

  • 型番： LCL-12C
  • 検知方式： パッシブインフラレッド方式（PIR）
  • 電源仕様： AC100V（50/60Hz） ACプラグ付き電源コード付属（約5m）
  • 設置場所： 屋外・屋内（防雨構造 IP43相当）
  • 最大検知距離： 約12m（立体型）
LCL-12C LED人感ライト センサー付きライト・ACプラグ式

資料ダウンロード

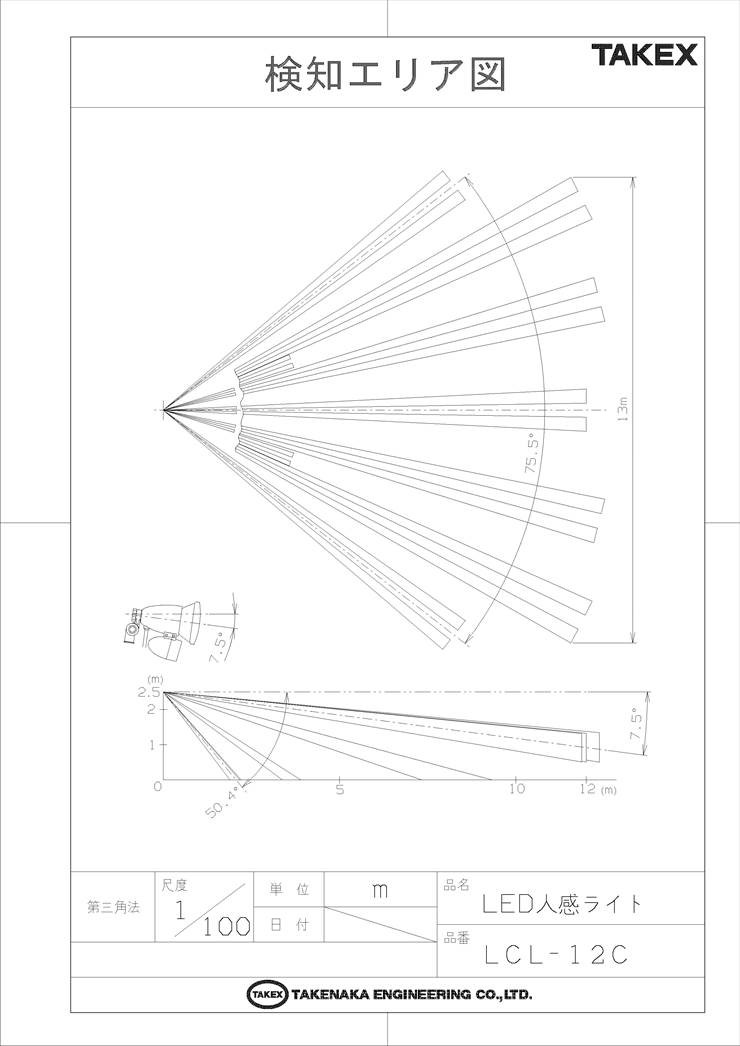

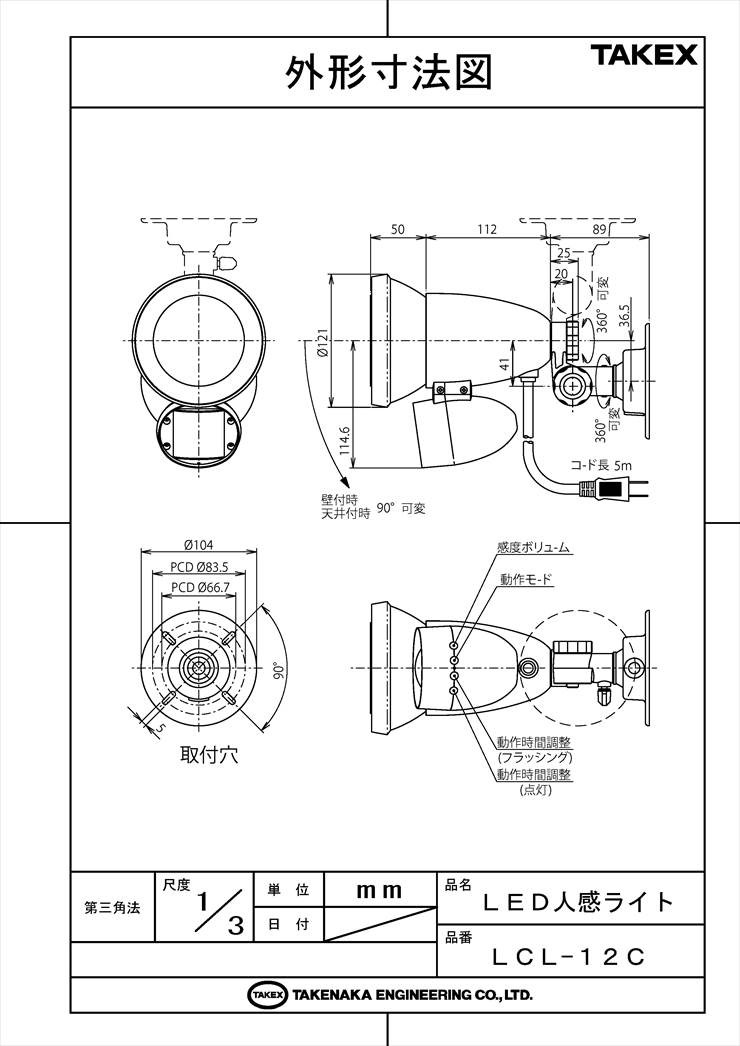

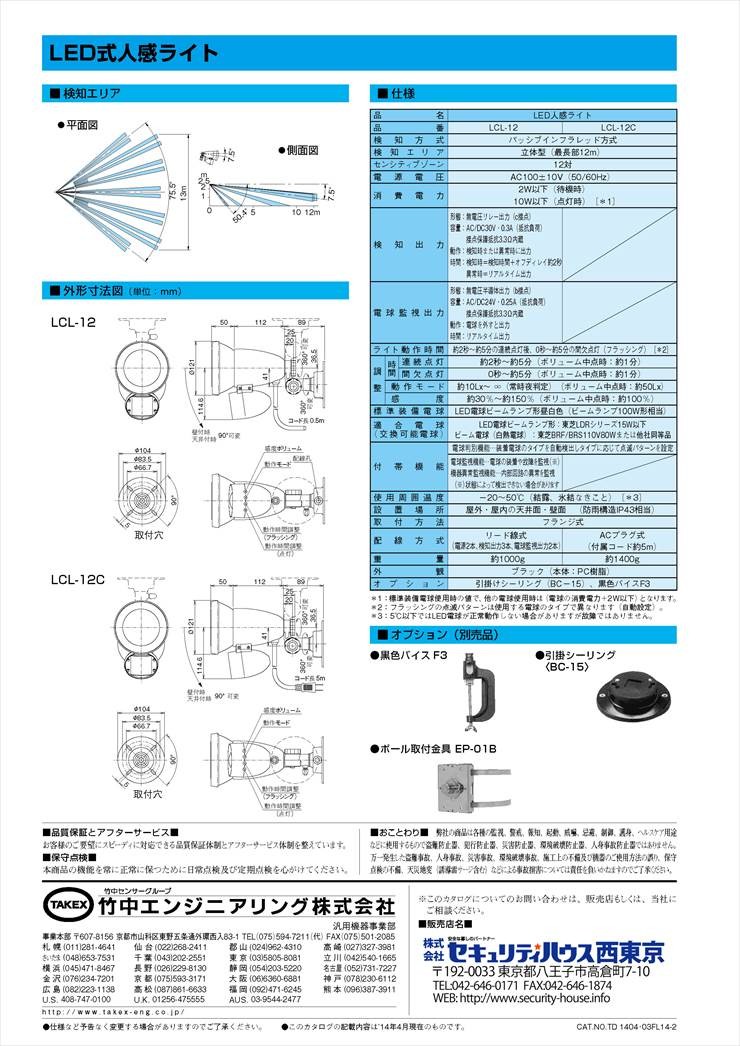

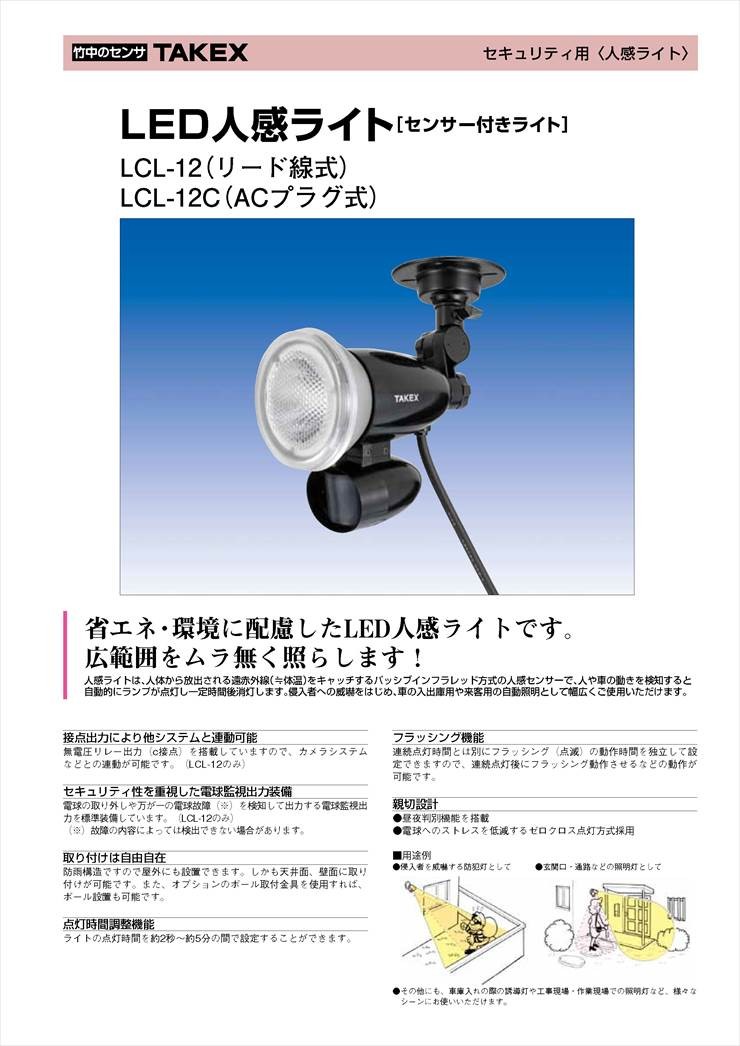

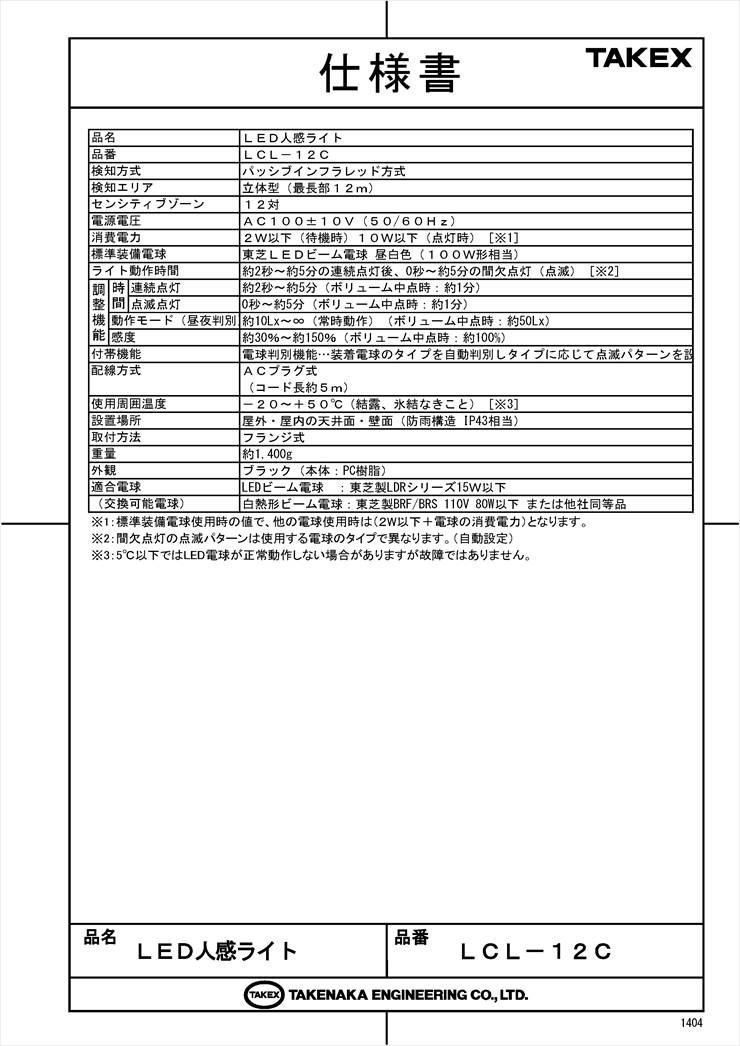

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • オフィス・工場の勝手口や倉庫の防犯灯
  • 店舗の駐車場・ガレージでの車両誘導
  • 夜間の安全確保のための通路自動照明
  • 工事現場・資材置き場の不審者威嚇
  • ACコンセントが近くにある屋外設置現場

導入前に確認したいポイント

  • 接点出力（無電圧接点）は搭載されていません
  • ガラス越しに屋外を検知することはできません
  • 電源投入後、約1分間はウォームアップ待機が必要です
  • 壁面取付時は下向き可変角度が最大30°に制限されます

特長

パッシブインフラレッド（PIR）方式による確実な検知

人体が発する遠赤外線（体温）の変化をキャッチするPIRセンサーを採用。12対のセンシティブゾーンで構成された立体型の検知エリアにより、最長12m先までの動体を確実に捉えます。人の動きを垂直に横切るように配置することで、より高い検知精度を発揮します。

施工を簡略化するACプラグ式・5m電源コード

本機はAC100Vプラグ付きの電源コード（約5m）を標準装備しています。電気工事士によるリード線結線作業を必要とせず、既存のコンセントに差し込むだけで設置が完了するため、施工コストの削減と工期短縮が可能です。

「連続点灯」と「フラッシング」のデュアルタイマー

検知時に一定時間点灯する「連続点灯」に加え、その後に自動移行する「フラッシング（点滅）」時間を独立して設定可能です。例えば「1分間点灯して周囲を照らした後、さらに30秒間点滅させて強く威嚇する」といった、防犯効果の高い運用が行えます。

電球の種類を自動判別するインテリジェント制御

ソケットに装着された電球が「LED」か「白熱球」かをマイクロコントローラーが自動的に判別します。それぞれの電球特性（応答速度や残光）に合わせて、点滅時のデューティ比を最適に制御。LED特有のキレのあるシャープな点滅による高い視認性を実現しています。

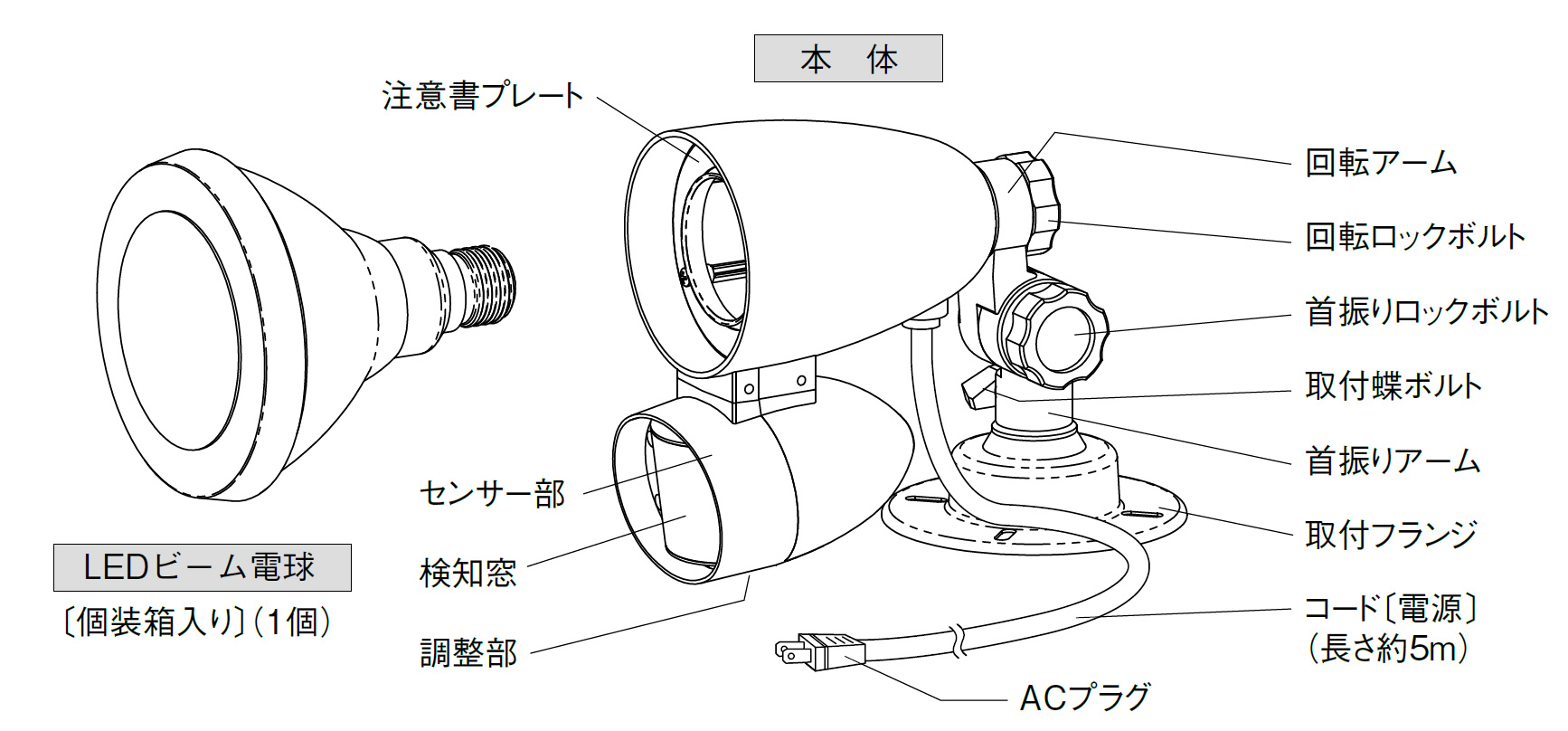

設置環境に合わせた柔軟な3軸調整機構

回転アームと首振りアームを組み合わせた3軸可動ジョイントを採用。天井面・壁面どちらの設置でも最適な角度調整が可能です。オプションの金具を使用すればポールへの取付にも対応し、現場のあらゆる設置条件をカバーします。

運用を安定させる「ゼロクロス点灯方式」

交流電圧が0Vになる瞬間に点灯を開始する「ゼロクロス点灯方式」を採用。電球のフィラメントやLED回路への突入電流によるストレスを最小限に抑え、電球の長寿命化と安定した動作に貢献します。

夜間のみ動作させる昼夜判別機能

内蔵の照度センサーにより、周囲の明るさに応じて動作を制限できます。明るい昼間は動作させず、夜間の暗い時だけ点灯させる設定（約5Lx〜）が無段階ボリュームで調整可能です。

厳しい屋外環境に耐えるIP43相当の防雨構造

本体は耐候性に優れた樹脂筐体を採用し、防雨構造（IP43相当）を実現。雨が直接かかる屋外の壁面や軒下への設置が可能です。動作温度範囲も-20℃〜+50℃と広く、寒冷地から夏場の高温環境まで安定して稼働します。

選定時に評価したい強み

  • 即時導入： ACプラグ式のため、複雑な電気配線なしで運用開始が可能
  • 高い威嚇力： 単なる点灯だけでなく、点滅（フラッシング）機能を標準搭載
  • 調整精度： 動作時間、感度、照度の3項目を無段階ボリュームで現場最適化できる
  • 省エネ性： 待機時消費電力2W以下の省エネ設計。LED電球使用で維持費を低減

施工・設置ガイド

本機はPIR方式の特性上、センサーに向かって直進する動きよりも、センサーエリアを横切る動きに対して最も敏感に反応します。また、電源投入後はセンサーの安定化のため約1分間の「デッドタイム（非検知期間）」がありますので、歩行テストは1分経過後に行ってください。

確認項目 設計・施工上の注意点
設置高さ 基準2.5m。高すぎると足元の感度が低下し、低すぎると検知距離が短くなります。
検知障害物 ガラス、アクリル越しには検知できません。直接見通せる場所に設置してください。
誤報要因の排除 揺れる樹木、換気扇の温風、反射の強い水たまりがエリア内に入らないよう調整してください。
取付姿勢 防雨性能維持のため、必ず下向きに設置してください。

製品仕様

項目 内容
品名LED人感ライト
品番LCL-12C
検知方式パッシブインフラレッド方式
検知エリア立体型（最長部12m）
センシティブゾーン12対
電源電圧AC100±10V（50／60Hz）
消費電力2W以下（待機時）
10W以下（点灯時）［※1］
ライト動作時間約2秒〜約5分の連続点灯後、0秒〜約5分の間欠点灯（フラッシング）［※2］
時間調整連続点灯：約2秒〜約5分（ボリューム中点時：約1分）
間欠点灯：0秒〜約5分（ボリューム中点時：約1分）
動作モード感度約5Lx〜∞（常時夜判定）（ボリューム中点時：約50Lx）
約30％〜約150％（ボリューム中点時：約100％）
標準装備電球LED電球ビームランプ形昼白色（ビームランプ100W形相当）
適合電球（交換可能電球）LED電球ビームランプ形：東芝LDRシリーズ15W以下
付帯機能電球判別機能…装着電球のタイプを自動判別しタイプに応じて点滅パターンを設定
使用周囲温度－20〜＋50℃（結露、氷結なきこと）［※3］
設置場所屋外・屋内の天井面・壁面（防雨構造 IP43相当）
取付方法フランジ式
配線方式ACプラグ式（付属コード約5m）
質量約1,400g
外観樹脂（ブラック）

［※1］付属LED電球使用時。 ［※2］再検知（リトリガ）機能により、検知し続けると連続点灯を継続します。 ［※3］5℃以下ではLEDの特性上、動作が不安定になる場合がありますが故障ではありません。

FAQ

Q：LCL-12CとLCL-12の違いは何ですか？ A：本機(LCL-12C)はACプラグ付きの電源コード式で、コンセントに挿すだけで使用可能です。一方でLCL-12はリード線式（端子結線が必要）であり、センサー検知時の接点出力機能も備えています。本機には接点出力はありません。
Q：ガラス越しに外を通る人を検知できますか？ A：いいえ、できません。人感センサーが利用する遠赤外線はガラスを透過しないため、窓の内側に設置して屋外を監視することは不可能です。
Q：電源を入れてもすぐに動作しないのは故障ですか？ A：故障ではありません。電源投入後、約1分間はセンサーを安定させるための「ウォームアップタイム」が必要で、その間は検知動作を行いません。
Q：雨が当たる屋外でも設置できますか？ A：はい、IP43相当の防雨構造ですので屋外設置が可能です。ただし、完全防水ではありませんので、強い噴流を受ける場所や、上を向いた状態での設置は避けてください。
Q：LED電球以外の電球に交換できますか？ A：白熱ビーム電球（110V 80W以下）への交換が可能です。本機には自動判別機能があるため、電球の種類に合わせて最適な点滅パターンに自動調整されます。
Q：フラッシング（点滅）をさせない設定はできますか？ A：はい、可能です。本体の「間欠点灯（フラッシング）ボリューム」を0秒側に振り切ることで、一般的な点灯のみのセンサーライトとして運用できます。
Q：昼間でも点灯するように設定できますか？ A：はい、照度調整ボリュームを「昼夜」側に回すことで、周囲が明るい状態でも検知動作を行うようになります。
Q：検知エリアを狭めることはできますか？ A：本体を下に向けることで物理的にエリアを絞るか、感度調整ボリュームをマイナス方向に回して調整してください。
Q：検知したまま、ライトを消さないようにできますか？ A：本機はリトリガ機能を備えているため、検知エリア内で人が動き続けていれば設定時間に関わらず連続点灯を継続します。
Q：猫や犬にも反応してしまいますか？ A：はい、熱源を持つ小動物にも反応することがあります。設置角度や感度を調整して、動物の通り道をエリアから外すなどの対策を行ってください。
