LED人感ライト 最大7000lm [LCL-37]

LED人感ライト 最大7000lm [LCL-37]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） LED人感ライト 最大7000lm AC100V/200V兼用 屋外IP55

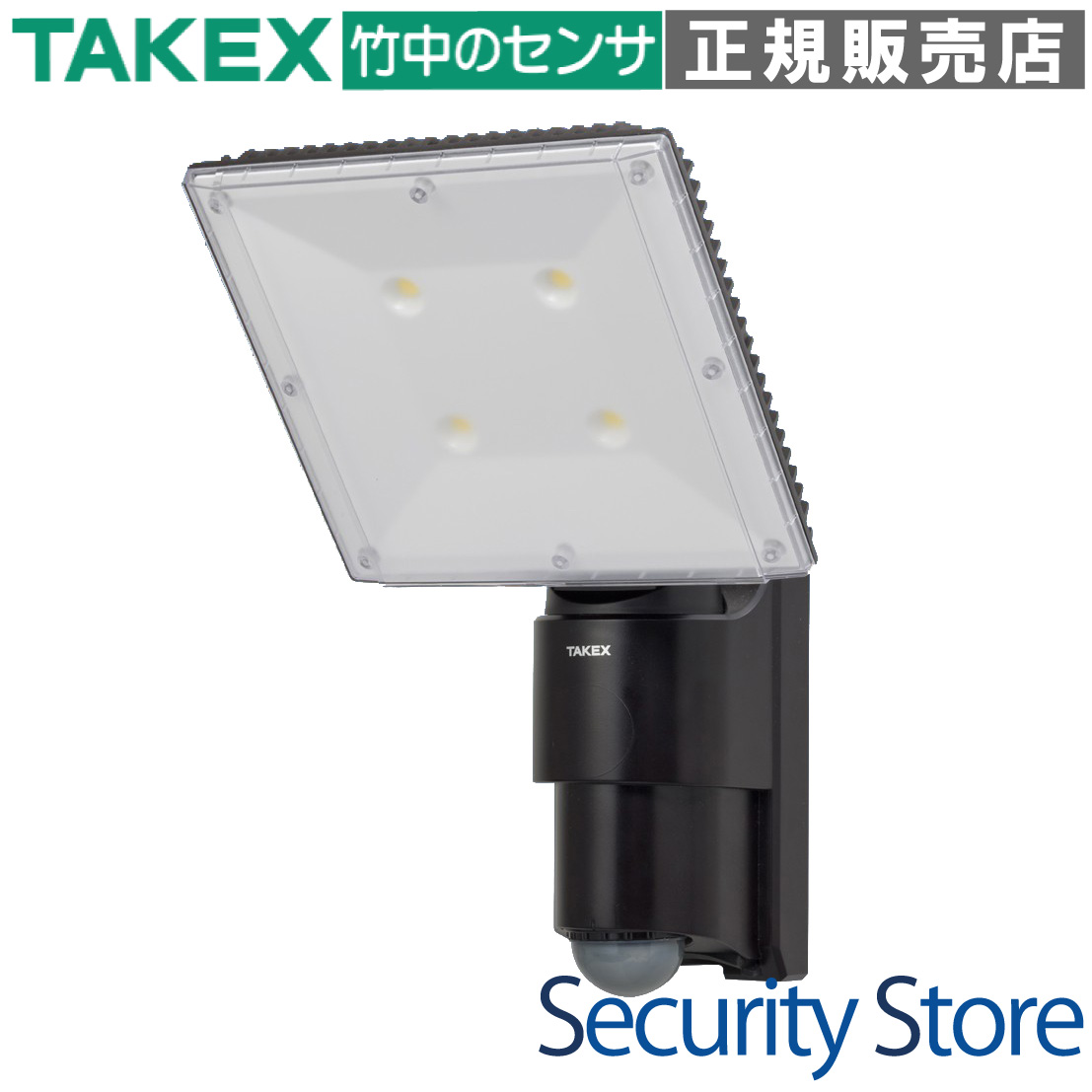

LED人感ライト LCL-37（最大7000lm）

最大7000lm（水銀灯300W相当）という圧倒的な高照度を誇る、ハイエンド仕様のLED人感ライトです。広範囲を照射する必要がある大規模施設、駐車場、工場の防犯・照明管理に最適で、AC200V駆動や複数台の連動機能にも対応したプロフェッショナルモデルです。

  • 型番： LCL-37
  • 製品名： LED人感ライト 最大7000lm
  • 検出方式： パッシブインフラレッド（PIR）方式
  • 主な用途： 大規模駐車場の防犯、工場・倉庫の夜間照明、侵入威嚇
  • 設置場所： 屋外・屋内（防雨構造 IP55）
  • 電源： AC100V / AC200V兼用（単相）
LCL-37 LED人感ライト

資料ダウンロード

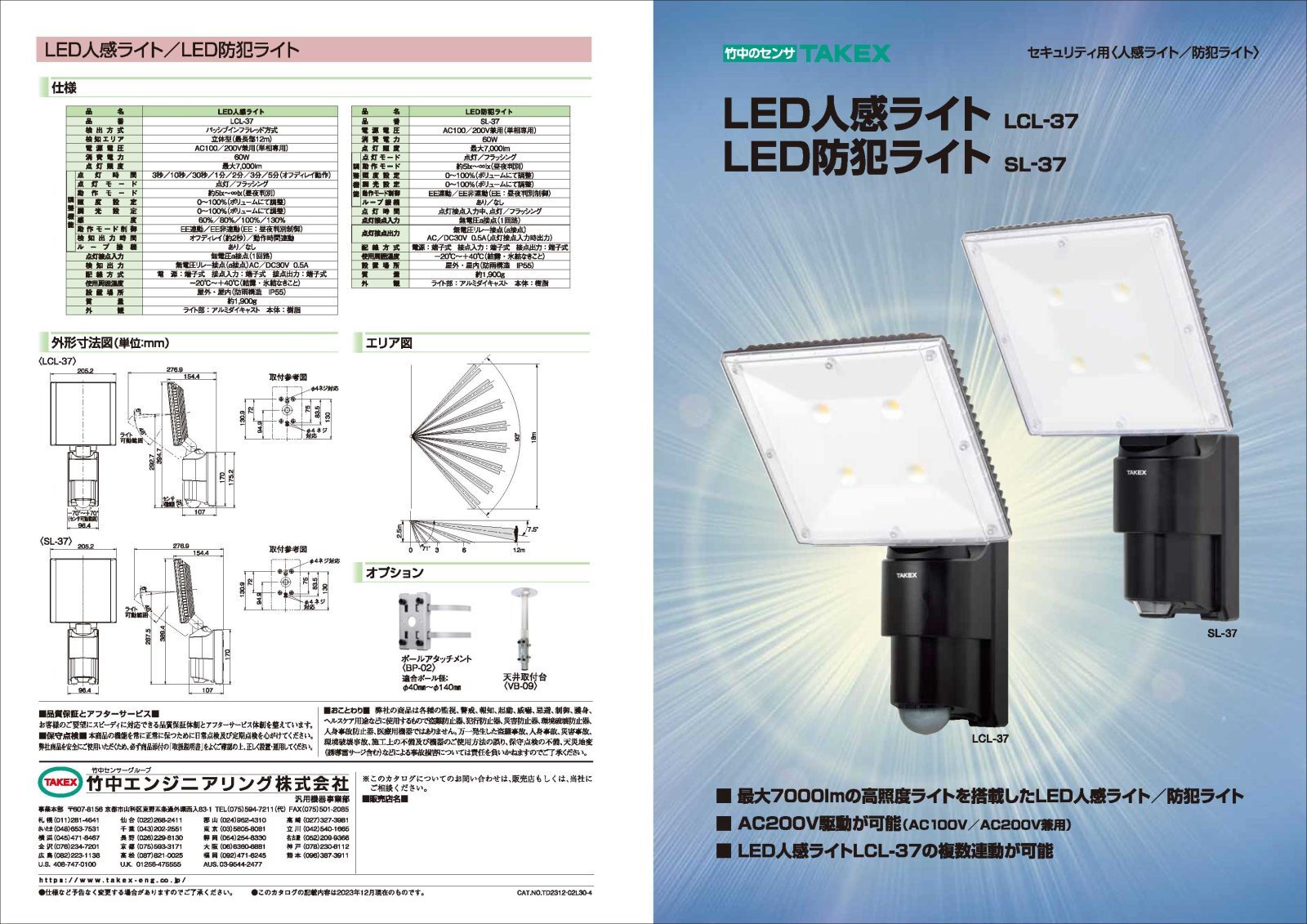

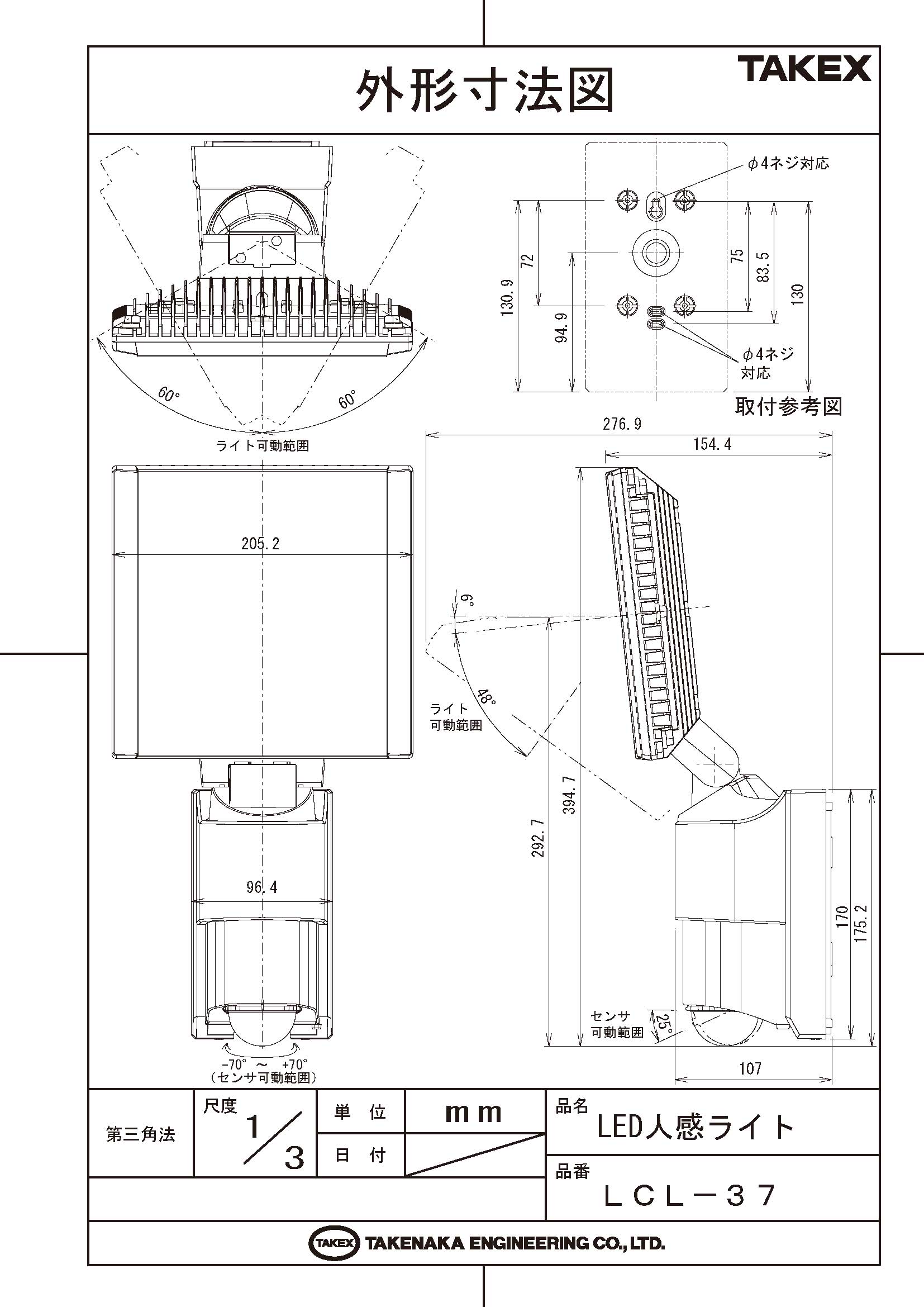

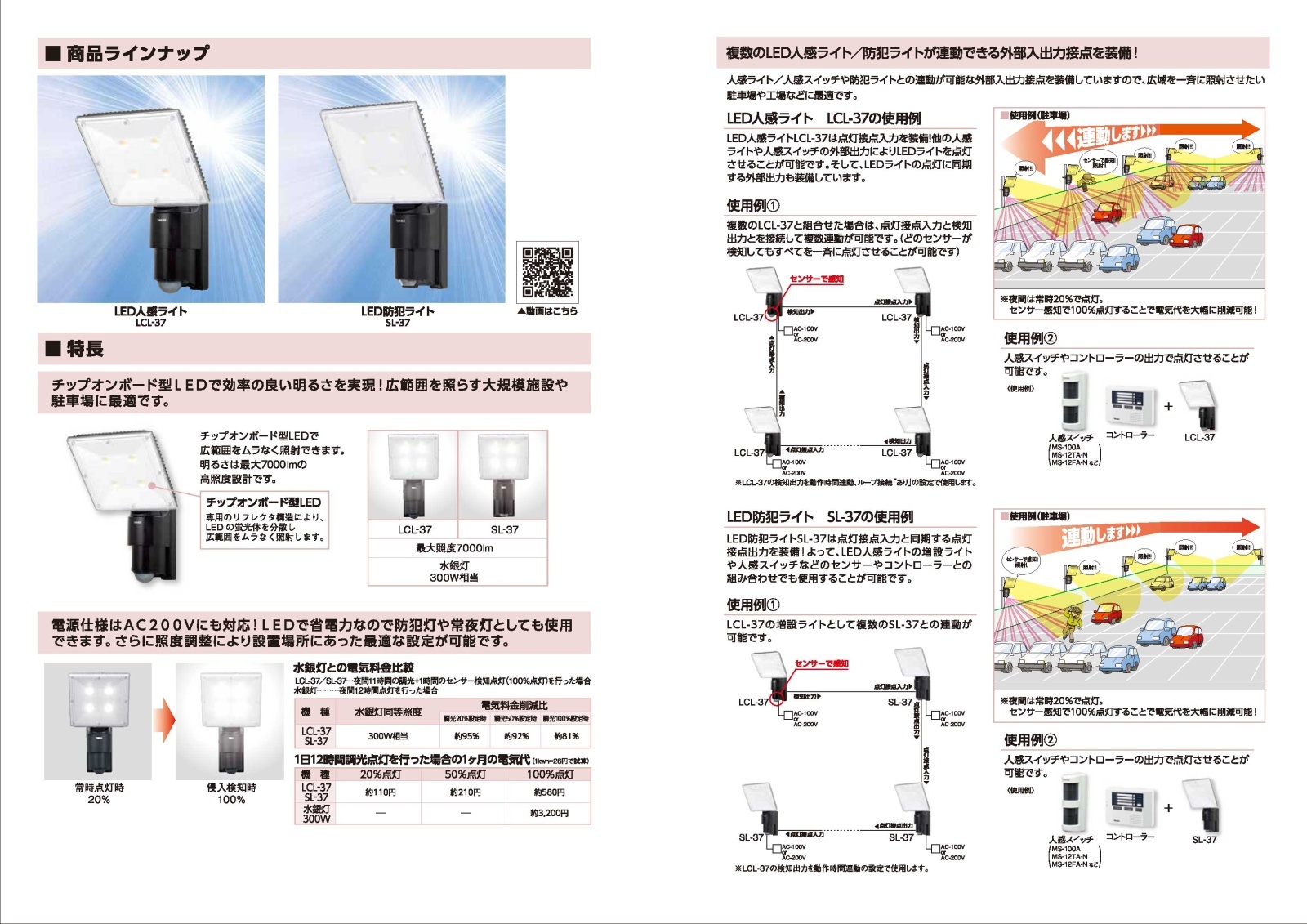

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF） 照度分布図（PDF）

この製品が向いている用途

  • 広大な敷地を持つ工場の外周警戒
  • 大型車両が頻繁に出入りする駐車場の照明
  • AC200V電源しか確保できない現場の防犯灯
  • 複数台を連動させて一斉点灯させたい広域エリア

導入前に確認したいポイント

  • 対象の動線がセンサーを「横切る」配置か
  • 設置高さが推奨の2.5m付近で確保できるか
  • AC200Vで使用する場合、単相電源であるか
  • 検知エリア内に揺れる植物や熱源がないか

特長

最大7000lmの圧倒的な高照度

水銀灯300W相当に匹敵する、最大7000lmの高照度チップオンボード型LEDを搭載しています。従来の人感ライトでは光量が不足していた大規模な施設や広大な駐車場においても、1台で強力に照らし出すことが可能です。

AC100V/200V兼用の柔軟な電源仕様

単相のAC100VだけでなくAC200Vにも標準対応しています。工場や倉庫など、AC200V電源しか用意されていない場所でも変圧器なしでそのまま設置でき、施工コストの低減に貢献します。

最大15台までの複数台連動機能

「点灯接点入力」と「検知出力」を備えており、最大15台までのLCL-37を数珠繋ぎで連動させることが可能です。1台が検知すると敷地内すべてのライトを一斉点灯させるような、広域防犯システムの構築が容易に行えます。

常夜灯としても使える高度な調光機能

待機時の明るさを0〜100%の間で無段階に設定できる調光機能を搭載。夜間は低照度で防犯灯・便利灯として常時点灯させ、センサー検知時のみ100%のフル点灯で威嚇・照明を行うといった運用が可能です。

強力な侵入威嚇を可能にするフラッシング動作

内部のDIPスイッチ設定により、検知時にライトを激しく点滅させる「フラッシング」モードを選択できます。通常の点灯よりも視覚的なインパクトが強く、不審者に対する強力な心理的抑止効果を発揮します。

環境に合わせた4段階の感度調整

PIRセンサーの感度を60%から130%まで4段階で切り替え可能です。誤報が発生しやすい過酷な屋外環境では感度を下げ、微小な動きを逃したくない高セキュリティ現場では感度を上げるといった、現場に即した最適化が可能です。

独立可動するライト部とセンサー部

ライト部とセンサー部がそれぞれ独立して角度調整できる機構を採用しています。センサーの検知範囲はそのままに、光を当てたい方向だけを変えるといった柔軟な調整が可能で、設置場所の制約を受けにくい設計です。

IP55の防雨構造と優れた耐久性

アルミダイキャスト製のライト部と、堅牢な樹脂製ボディを組み合わせたIP55防雨構造を採用。台風などの過酷な天候下でも安定した動作を維持し、長期にわたり施設をガードします。

選定時に評価したい強み

  • 業界最高クラスの光量： 7000lmによる広域照射能力。
  • 電源を選ばない汎用性： AC100V/200V自動切替による施工のしやすさ。
  • システム拡張性： 外部入出力による他機器や複数台との高度な連携。
  • 多機能な動作設定： 調光、フラッシング、感度調整など現場対応力が高い。

施工・設置ガイド

本機のPIR方式は熱源が「横切る」動きに敏感です。正面からの接近は検知が遅れる可能性があるため、主要な動線を横切るように設置してください。

確認項目 この製品での考え方
推奨設置高さ 2.5m（標準）。高すぎると検知感度が低下します。
設置の向き 防水性を確保するため、必ず「垂直」に設置してください。
連動台数 最大15台までカスケード接続による一斉点灯が可能です。
待機時間 電源投入後、回路安定のため約1分間のウォームアップが必要です。

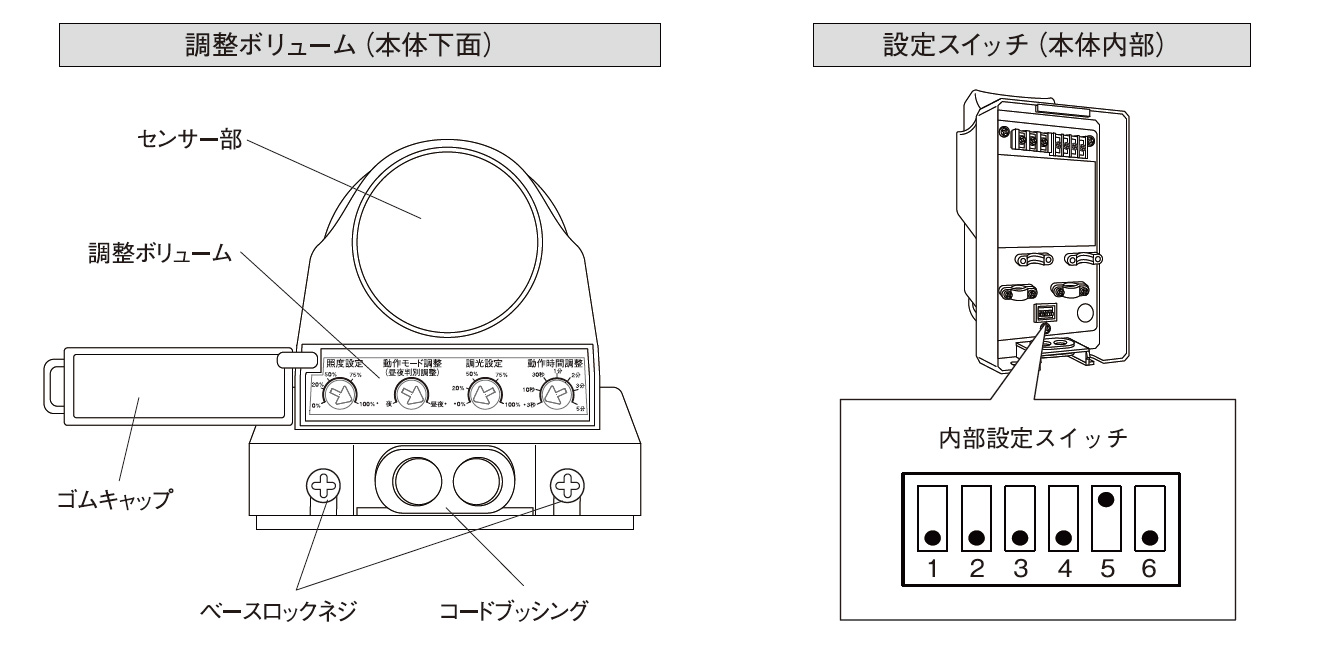

内部設定（DIPスイッチ）

SW番号 機能 設定内容
1 フラッシング OFF（通常点灯） / ON（点滅動作）
2 動作モード制御 EE連動（夜間のみ） / EE非連動（24時間）
3 検知出力時間 オフディレイ（約2秒） / 動作時間連動
4 ループ接続 なし / あり（複数台連動時に使用）
5・6 感度設定 60% / 80% / 100% / 130% の4段階

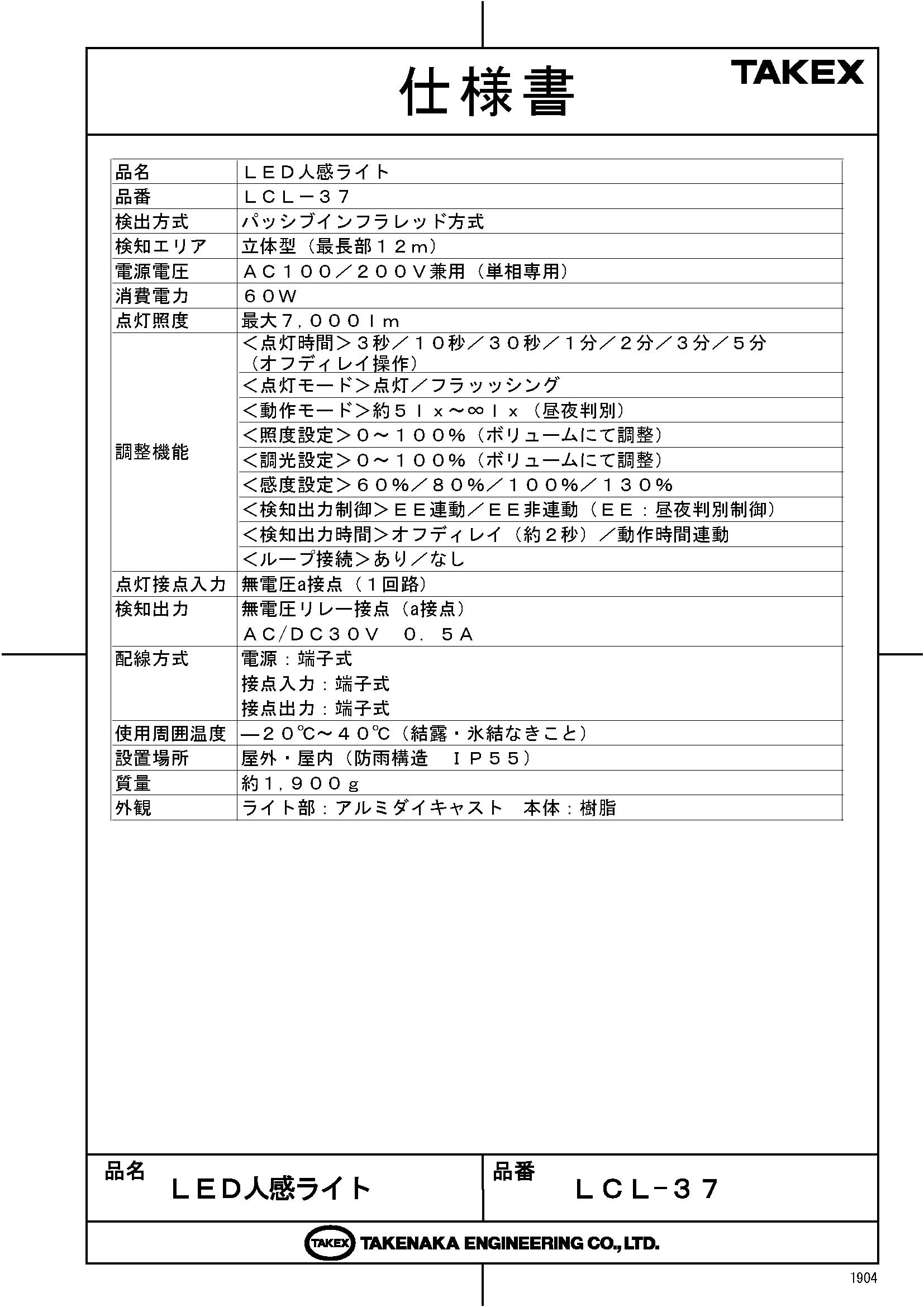

製品仕様

項目 内容
品名LED人感ライト
品番LCL－37
検出方式パッシブインフラレッド方式

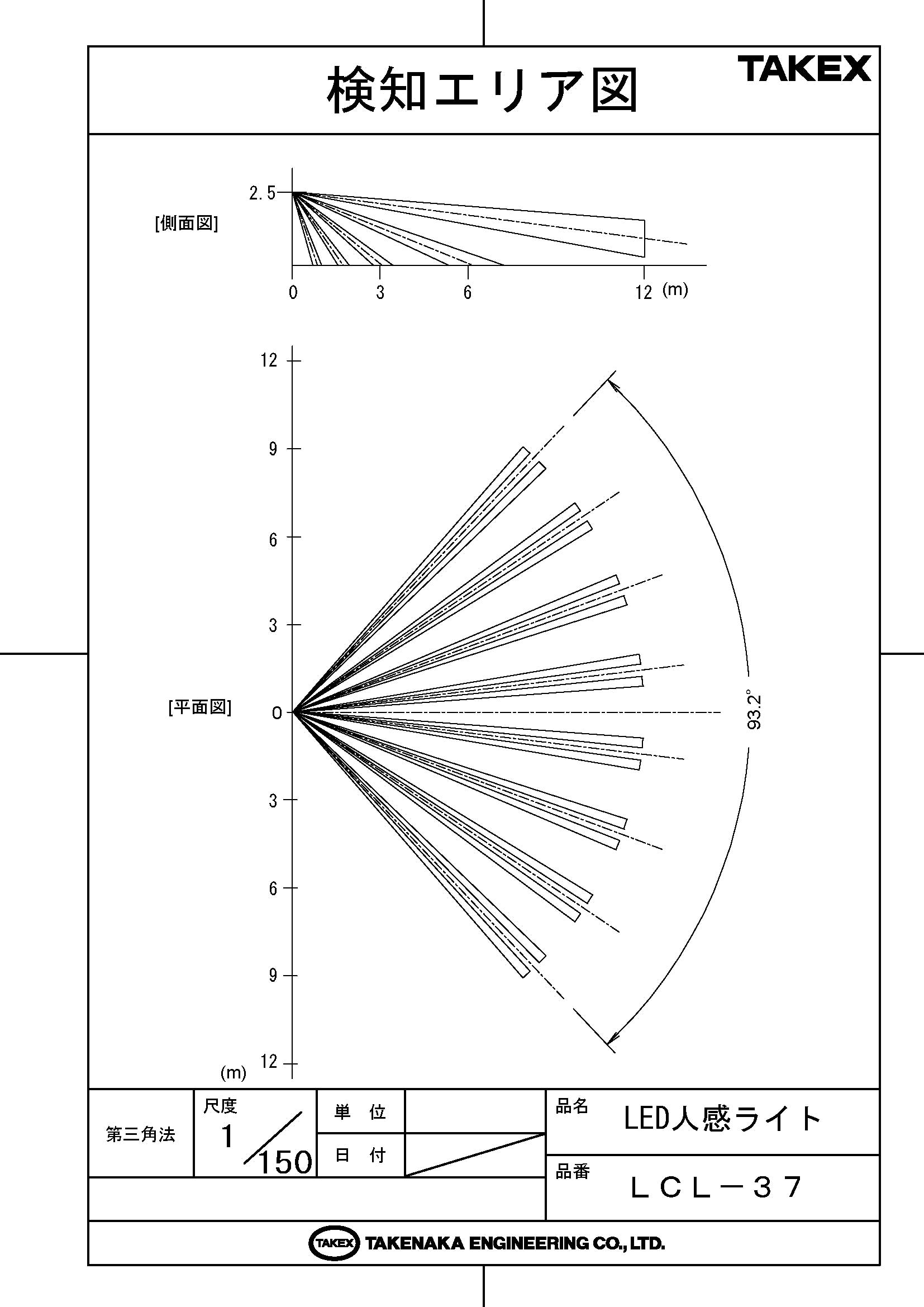

検知エリア立体型（最長部12m）
電源電圧AC100／200V兼用（単相専用）
消費電力60W
点灯照度最大7,000lm
調整機能＜点灯時間＞3秒／10秒／30秒／1分／2分／3分／5分（オフディレイ操作）
＜点灯モード＞点灯／フラッシング
＜動作モード＞約5lx〜∞lx（昼夜判別）
＜照度設定＞0〜100％（ボリュームにて調整）
＜調光設定＞0〜100％（ボリュームにて調整）
＜感度設定＞60％／80％／100％／130％
＜検知出力制御＞EE連動／EE非連動
＜検知出力時間＞オフディレイ（約2秒）／動作時間連動
＜ループ接続＞あり／なし
点灯接点入力無電圧a接点（1回路）
検知出力無電圧リレー接点（a接点） AC／DC30V 0.5A
配線方式電源：端子式、接点入力：端子式、接点出力：端子式
使用周囲温度－20℃〜40℃（結露・氷結なきこと）
設置場所屋外・屋内（防雨構造 IP55）
質量約1,900g
外観ライト部：アルミダイキャスト、本体：樹脂

FAQ

Q：AC200Vの電源で使用できますか？ A：はい、AC100VおよびAC200Vの両方に対応（自動切替）しています。ただし、単相専用となりますのでご注意ください。
Q：明るさは調整できますか？ A：はい、検知時の点灯照度は0〜100%（最大7000lm）の範囲で無段階調整が可能です。
Q：夜間だけ点灯するように設定できますか？ A：はい、動作モード調整ボリュームにより、周囲の明るさを判別して稼働するレベルを設定できます。
Q：複数台を連動させる場合、何台まで接続可能ですか？ A：最大15台までのループ接続（カスケード接続）が可能です。
Q：常夜灯として、常に少しだけ点灯させておくことはできますか？ A：可能です。調光設定ボリュームにより、待機時の明るさを設定して常時点灯させることができます。
Q：犬や猫が通っても反応してしまいますか？ A：パッシブインフラレッド方式は熱源の移動を検知するため、小動物にも反応する場合があります。必要に応じて感度を下げたり、エリアマスキングシールで検知範囲を調整してください。
Q：フラッシングモードとはどのような機能ですか？ A：検知した際にライトを激しく点滅させる動作です。不審者への威嚇に非常に効果的です。
Q：検知出力を使って防犯カメラの録画を開始できますか？ A：はい、無電圧リレー接点の検知出力を備えていますので、カメラや録画機側の入力端子に接続することで連動可能です。
Q：雨が直接かかる場所に設置しても大丈夫ですか？ A：IP55の防雨構造ですので、屋外の雨がかかる場所でも設置いただけます。ただし、垂直に設置し、配線部の防水処理を確実に行ってください。
Q：ガラス越しに人を検知できますか？ A：いいえ、赤外線はガラスを透過しにくいため、ガラス越しに人を検知することはできません。
