竹中エンジニアリング入退室管理コントローラ ACsmart TCP/IP通信屋内用

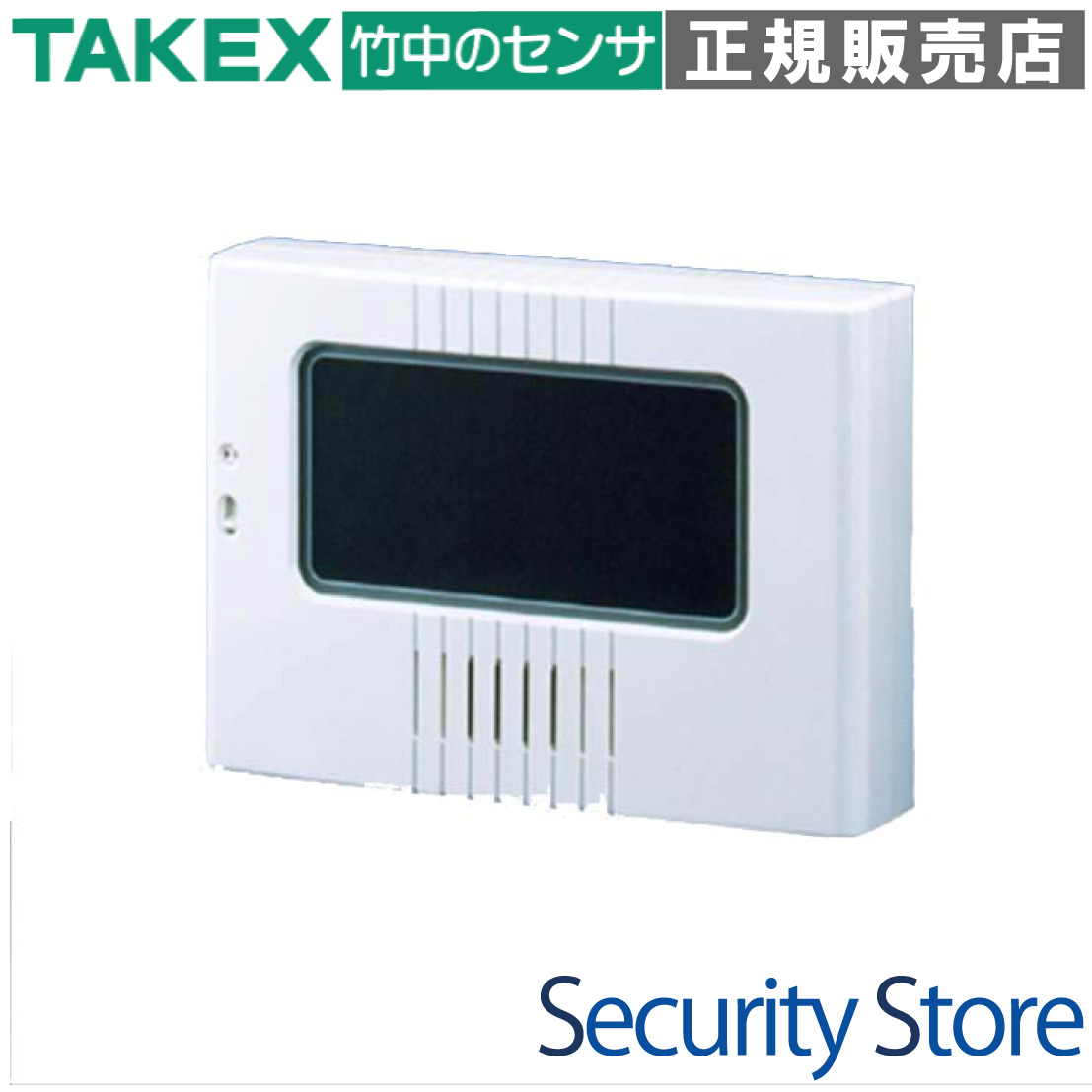

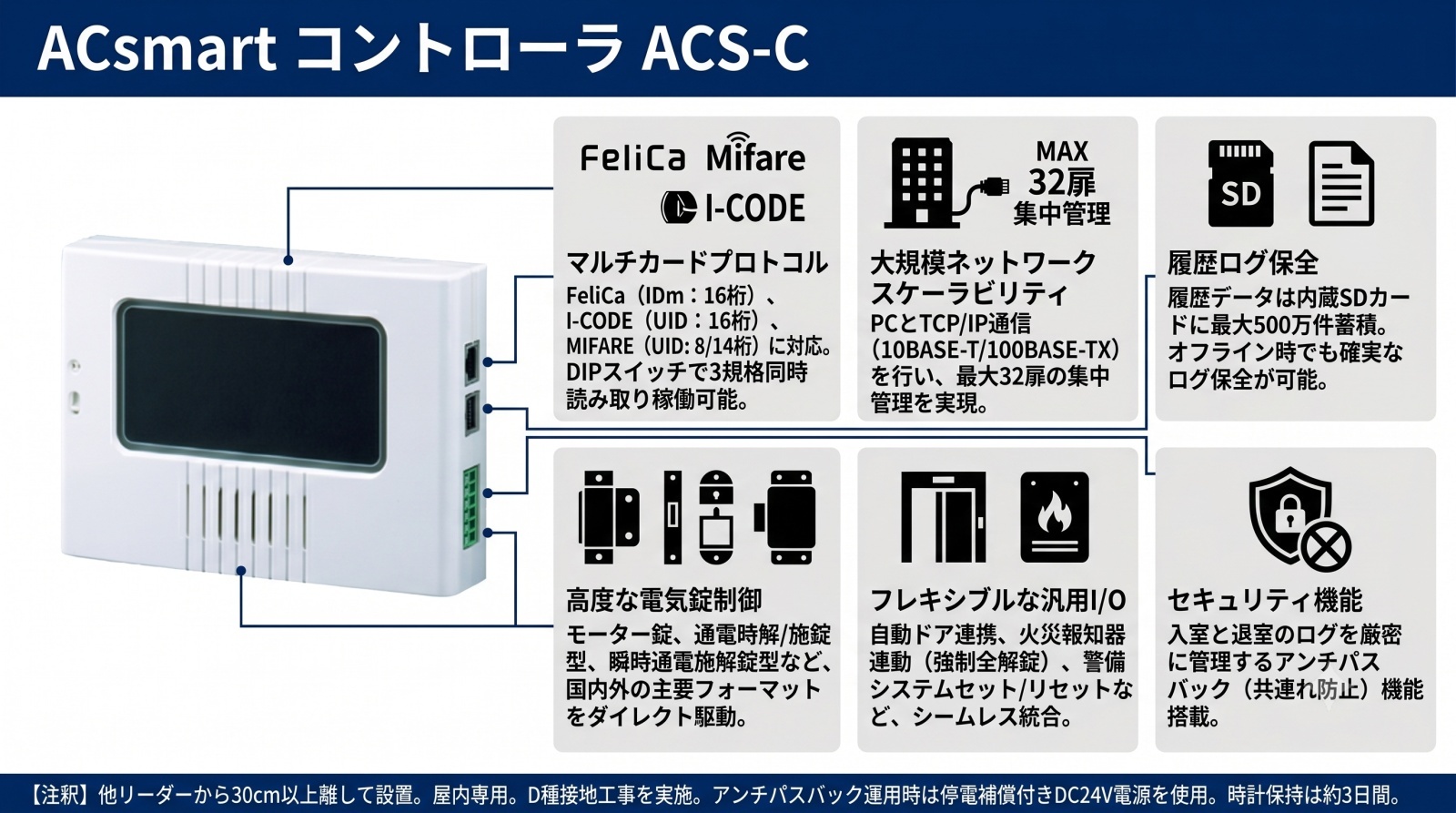

ACS-C ACsmart コントローラ

「ACsmart コントローラ ACS-C」は、洗練されたデザインとスマートな設計を両立した、中〜大規模施設向けの入退室管理コントローラです。

1扉のスタンドアロン運用から、ネットワークを活用した最大32扉の一元管理まで、現場の規模に応じた柔軟な拡張性を備えています。付属の専用ソフトにより、複雑な登録・管理もスムーズに行える、セキュリティシステムの核となる一台です。

型番： ACS-C
製品名： ACsmart コントローラ
管理扉数： 最大32扉（ネットワーク接続時）
登録件数： 最大3,500件（カード・暗証番号）
履歴保存： 最大500万件（内蔵SDカード）
通信方式： 10BASE-T / 100BASE-TX

資料ダウンロード

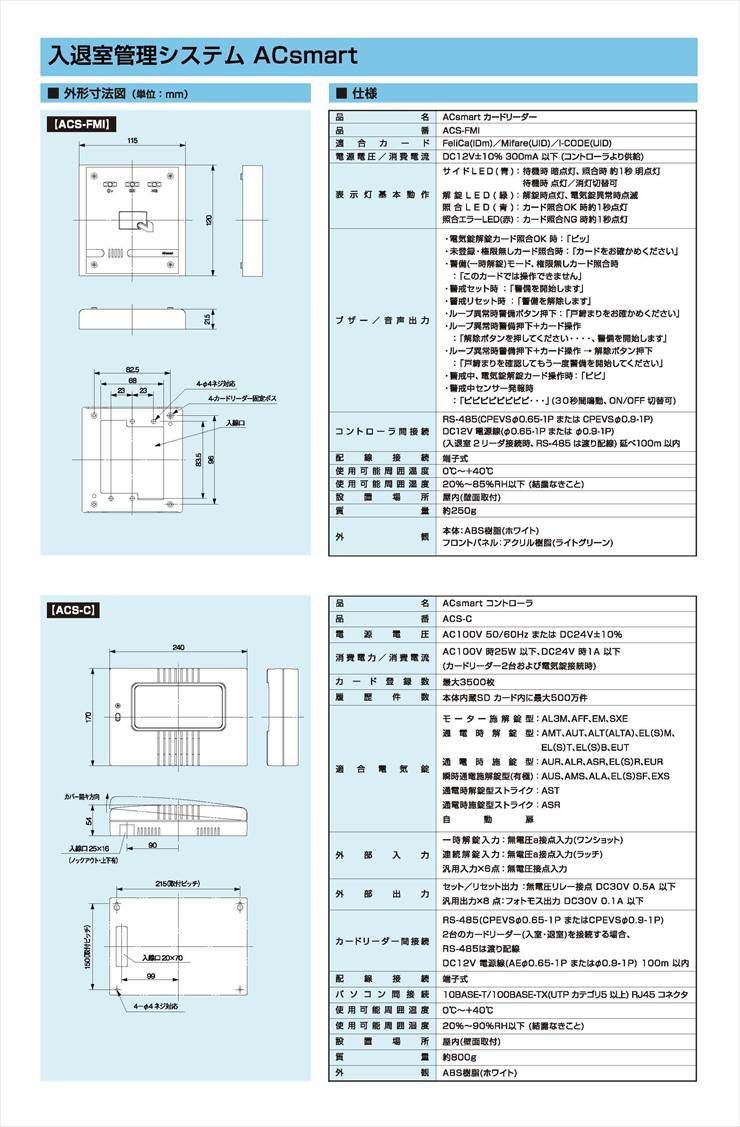

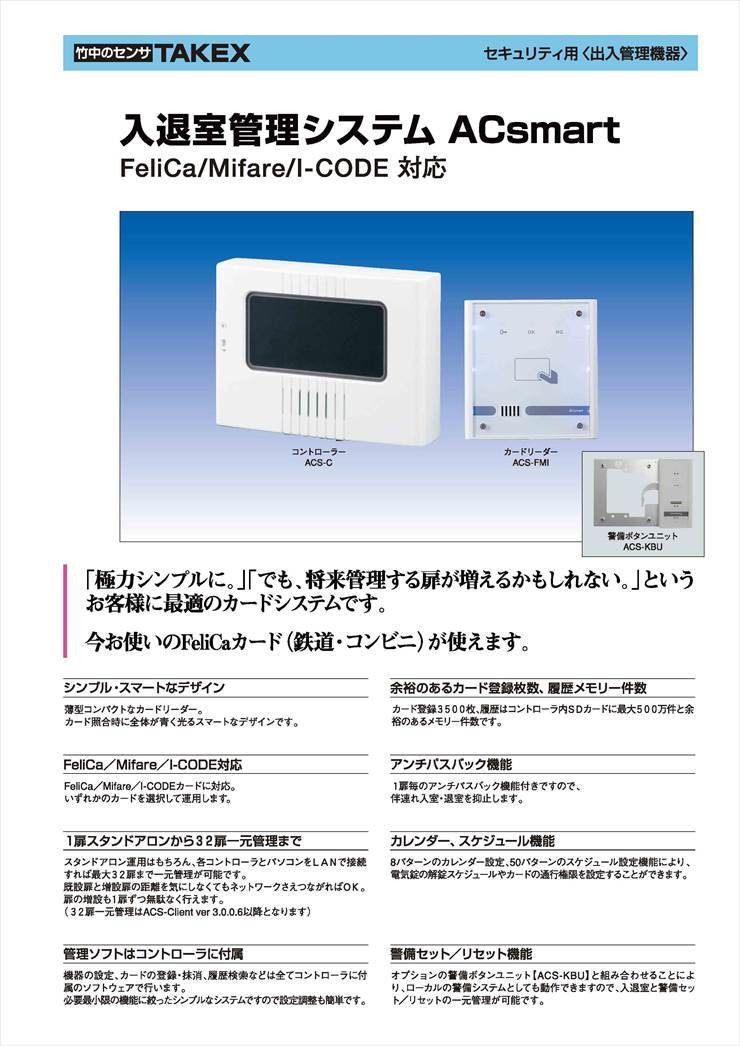

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）管理PC更新手順(1)（PDF）管理PC更新手順(2)（PDF）

この製品が向いている用途

オフィスやテナントビルの入退出管理
サーバー室等の高セキュリティエリア
複数拠点・複数扉の集中ログ管理
自動ドアや電気錠のスケジュール制御

導入前に確認したいポイント

LAN配線環境の有無（多扉管理時）
接続する電気錠の型式と電圧
カードリーダー間の配線距離（100m以内）
使用するICカードの規格（FeliCa/MIFARE等）

特長

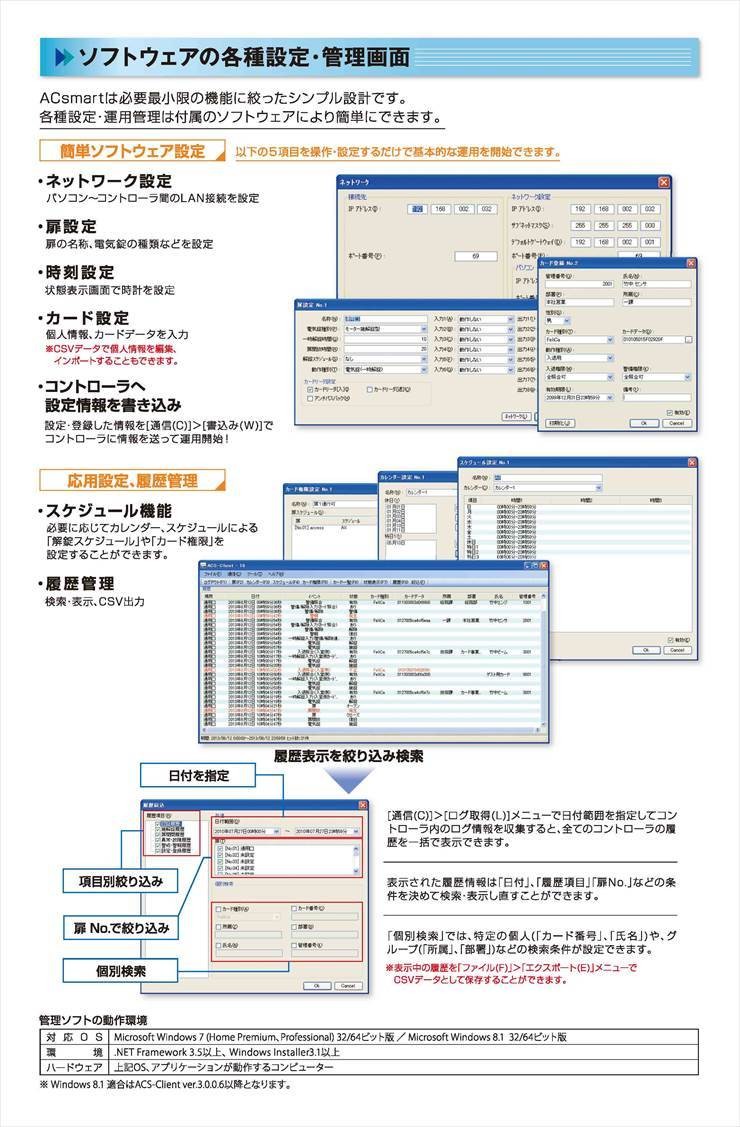

管理ソフト付属でスマートな運用開始

機器の詳細設定、カードや暗証番号の登録・抹消、入退室履歴の検索など、システム運用に必要な機能がすべて付属のソフトウェアで行えます。別途高価な管理サーバーを用意することなく、導入後すぐに運用を開始できるコストパフォーマンスの高い設計です。

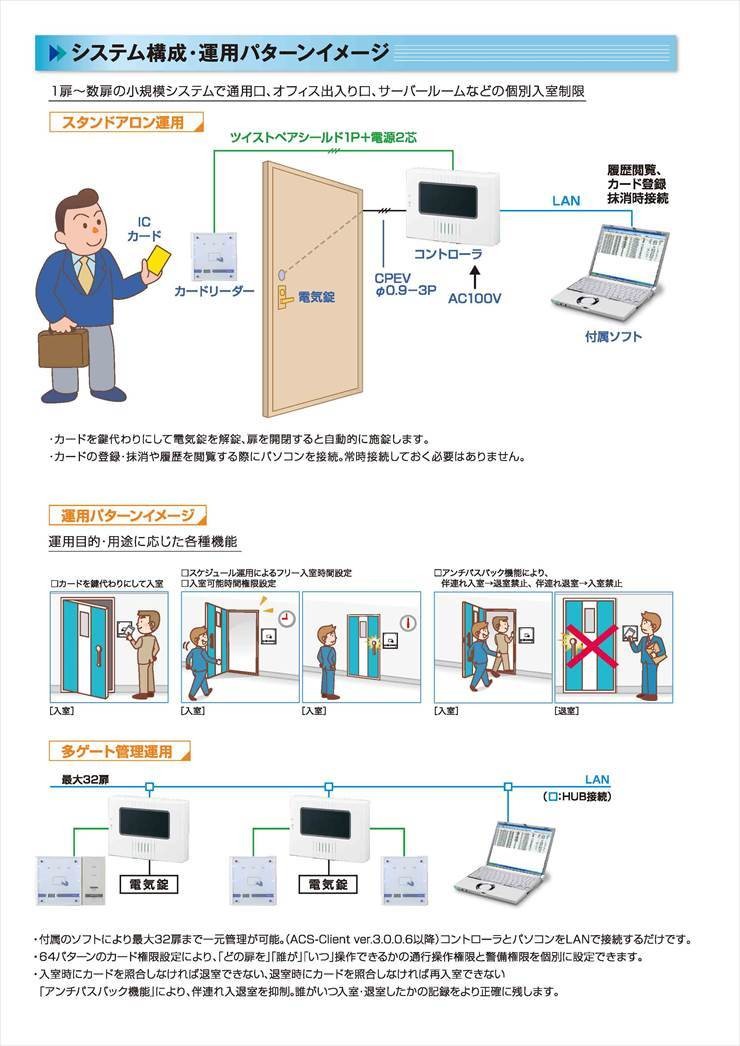

最大32扉までの柔軟な一元管理

1扉のスタンドアロン運用はもちろん、各コントローラをLAN（TCP/IP）で接続することで最大32扉までの一元管理が可能です。ネットワークさえ繋がれば、扉間の物理的な距離に縛られることなく、必要に応じて1扉単位での段階的な増設も無駄なく行えます。

多様なICカードプロトコルへの対応

FeliCa（IDm）、MIFARE（UID）、I-CODE（UID）といった主要な非接触ICカード規格に対応。DIPスイッチの設定により、これら複数の規格を同時に読み取る「3モードマルチ」稼働も可能です。既存の社員証やカードをそのまま活用できる柔軟性を備えています。

共連れを防ぐアンチパスバック機能

1扉ごとのアンチパスバック機能を搭載。入室の記録がない場合は退室を許可しない、あるいはその逆の制限をかけることで、共連れによる不正入室・退室を強力に抑止します。セキュリティレベルを一段階引き上げる運用が可能です。

高度なスケジュール・カレンダー制御

8パターンのカレンダー設定と、50パターンのスケジュール設定機能を搭載しています。特定の時間帯のみ電気錠を解錠するスケジュール運用や、曜日・祝日に合わせたカードの通行権限の自動切り替えなど、現場の運用ルールに合わせたきめ細やかな設定が可能です。

500万件の大容量履歴ログ保存

コントローラ内部に履歴保存用のメモリカードを内蔵。最大500万件という膨大なログを記録できるため、万が一PCとの通信が切断されたオフライン状態でも、確実にログを保全します。復旧後にPCへデータを吸い上げることで、空白のない管理を実現します。

豊富な汎用I/Oによる外部システム連携

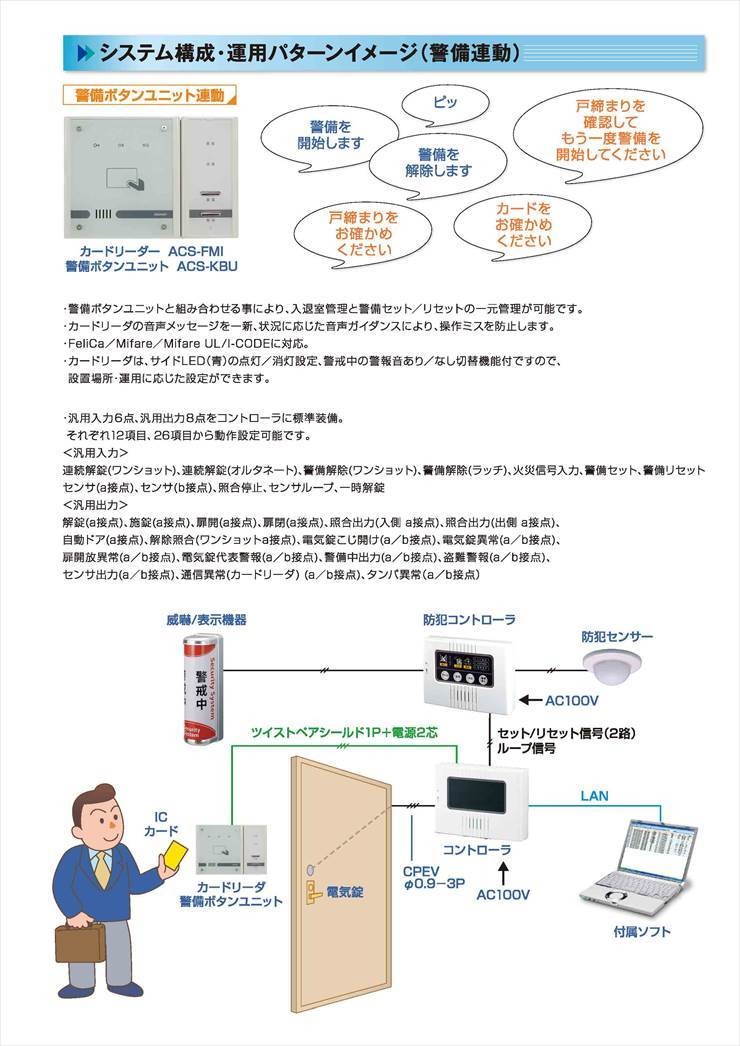

フォトカプラ入力6ポート、フォトモス出力8ポートを標準装備。火災報知器と連動した一斉解錠機能や、侵入検知センサーとの連動、警備システムのセット/リセット操作、自動ドア制御など、セキュリティ設備を統合するハブとして機能します。

視覚的な状態把握を助けるインジケーター

基板上には電気錠の状態や通信状態を示すLED表示が配置されており、施工時やメンテナンス時の動作確認が容易です。また、接続されたカードリーダーを通じて「照合NG」「期限切れ」などを音声と光で案内するため、ユーザーにも分かりやすいフィードバックを提供します。

    選定時に評価したい強み
    拡張性： 1扉から32扉まで、ネットワーク経由でシームレスに拡張可能。
堅牢性： SDカードによる大容量ログ保全で、通信障害時もデータ損失なし。
互換性： 国内外の主要な電気錠（モーター錠、通電時解錠型等）を直接駆動。
汎用性： 豊富な入出力端子により、火報連動や自動ドア連携が標準で可能。



LED表示および動作状態

状態	リーダーLED挙動	音声・ブザー
待機時	サイドLED：暗点灯 / 消灯	無音
照合OK（通常）	青LED：約1秒点灯	ピッ
照合NG（未登録）	赤LED：約1秒点灯	「カードをお確かめください」
照合NG（期限切）	赤LED：約1秒点灯	「このカードでは操作できません」
電気錠異常	緑LED：点滅	ピピピピ…（連続音）

製品仕様

項目	内容
電源電圧	AC100V 50/60Hz または DC21.6〜26.4V
消費電力/電流	AC100V時 25W以下 / DC24V時 1A以下（カードリーダー2台および電気錠接続時）
外部電源出力	DC12V 750mA以下（カードリーダーおよび外部機器用）
カード・暗証登録数	最大3,500件（1登録につきカード1枚、暗証1〜4桁1種）
履歴件数	本体内蔵履歴メモリカード内に最大500万件
適合電気錠	モーター錠、通電時解錠型、通電時施錠型、瞬時通電施解錠型、自動ドア等
外部入力	一時解錠、連続解錠、汎用入力×6点（無電圧接点）
外部出力	セット/リセット出力（無電圧リレー）、汎用出力×8点（フォトモス出力）
ホスト通信規格	10BASE-T / 100BASE-TX（RJ45コネクタ）
リーダー間接続	CPEVS φ0.9-2P 延べ100m以内（RS-485）
使用可能周囲温湿度	0℃〜＋40℃ / 20％〜90％RH以下（結露なきこと）
設置場所 / 質量	屋内（壁面取付） / 約800g
対応OS（管理ソフト）	Windows 10 / 11（32/64bit）

FAQ

Q：管理ソフトは別売りですか？ A：いいえ、管理用ソフトウェア「ACS-Client」はコントローラに標準で付属しています。

Q：最大で何扉まで管理できますか？ A：1台の管理PCで、ネットワーク経由にて最大32扉（コントローラ32台）まで一元管理が可能です。

Q：停電したとき、登録データや履歴はどうなりますか？ A：登録データはフラッシュメモリに、履歴は内蔵SDカードに保存されているため、停電で消えることはありません。

Q：FeliCaとMIFAREのカードを混ぜて使えますか？ A：はい、カードリーダー側のDIPスイッチ設定で「3モードマルチ」を選択すれば混在利用が可能です。

Q：既存の自動ドアを制御することは可能ですか？ A：可能です。コントローラの汎用出力を「自動ドア制御」に設定し、無電圧接点信号を自動ドアエンジンに送ることで運用できます。

Q：火災時に鍵を自動で開けることはできますか？ A：はい。汎用入力に火災報知器からの信号を入力することで、無条件に電気錠を連続解錠する「火災連動機能」を搭載しています。

Q：暗証番号だけで運用することはできますか？ A：テンキー付きのカードリーダー（ACS-TMR）を使用すれば、暗証番号のみ、あるいはカード＋暗証番号の併用運用が可能です。

Q：通信が途切れた間、鍵は使えなくなりますか？ A：コントローラ自体が判定機能を持っているため、ネットワーク通信が切断されても通常通りカード照合や解錠動作は継続されます。

Q：アンチパスバック運用時に注意点はありますか？ A：在室情報の保持には電源が必要です。アンチパスバックを厳密に運用する場合は、停電補償付きの電源装置（DC24V等）の使用を推奨します。

Q：屋外に設置できますか？ A：コントローラ本体は屋内専用です。カードリーダーについても、原則屋内または直接雨の掛からない場所での使用をお願いします。
