通信型ランダムテンキー操作部 通信型ランダムテンキー式電気錠システム [ACS-11T]

通信型ランダムテンキー操作部 通信型ランダムテンキー式電気錠システム [ACS-11T]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 電気錠システム ランダムテンキー 入退室管理 屋内用

ACS-11T 通信型ランダムテンキー操作部

「数字の配列が毎回変わる」ランダムテンキー方式を採用し、指紋跡や覗き見による暗証番号特定を物理的に防ぐ、高セキュリティな通信型操作部です。

コンパクトな設計ながら、専用制御盤との連携により、オフィス、病院、重要施設など、高い機密性が求められる現場の扉管理に最適です。電源重畳2線通信により、長距離配線と施工の簡略化を両立しています。

  • 型番： ACS-11T
  • 製品名： 通信型ランダムテンキー操作部
  • カテゴリ： 通信型ランダムテンキー式電気錠システム
  • 通信方式： 電源重畳2線通信式
  • 主な用途： 入退室管理、セキュリティゲート、通用口
  • 設置場所： 屋内専用

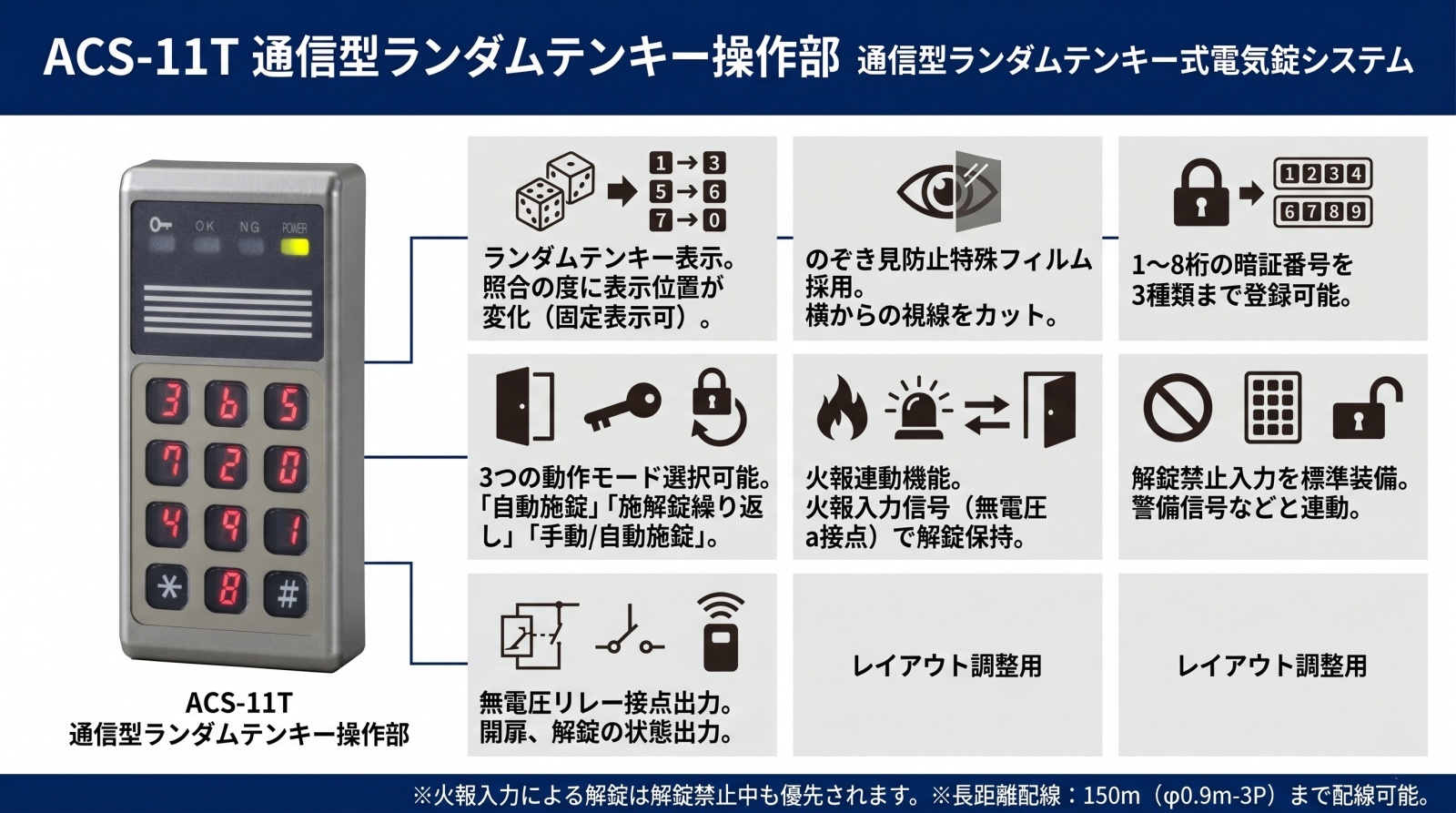

ACS-11T 通信型ランダムテンキー操作部 製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • オフィスや会議室の入退室制限
  • サーバールーム等の重要施設管理
  • 病院のナースステーション・薬局入口
  • マンション共用部や勝手口の解錠管理
  • 既存の電気錠システムのリプレイス

導入前に確認したいポイント

  • 本機は屋内専用です（防水非対応）
  • 専用制御盤（DM-110TK等）が必要です
  • 推奨電線（AE 0.9-2C等）の準備
  • 150m以内の配線距離（渡り配線含む）
  • 設置面のクリアランス確保（上下方向）

特長

ショルダーハッキングを防ぐランダム表示機能

操作のたびに数字の配列がランダムに入れ替わるため、背後からの「指の動き」を盗み見られても暗証番号を特定されるリスクを大幅に軽減します。セキュリティレベルを一段高めることが可能です。

指紋跡による番号推測を完全に無効化

固定配列のテンキーとは異なり、特定の数字キーだけが摩耗したり、指紋汚れが集中したりすることがありません。視覚的な劣化や汚れから暗証番号を割り出される心配がありません。

覗き見防止フィルムとプライバシー設計

特殊フィルムを採用することで、斜め横からの視線をカット。操作している本人以外には数字が見えにくい設計となっており、公共の場や通行人の多い場所でも安心して運用できます。

施工コストを抑える電源重畳2線通信

電源供給とデータ通信を2本の芯線のみで行う通信方式を採用。配線本数が少ないため、結線ミスを減らすとともに、現場での施工時間を大幅に短縮し、コスト削減に貢献します。

150mの長距離伝送に対応

推奨電線を使用することで、制御盤から操作部まで最大150mの長距離配線が可能です。大規模なオフィスや、制御盤から離れた通用口への設置にも柔軟に対応できます。

3種類の暗証番号登録と運用設定

1〜8桁の暗証番号を最大3種類まで登録可能。部署ごとや用途ごとに番号を分ける運用ができます。また、必要に応じてランダム表示から固定表示への切り替えや、操作音のON/OFFも可能です。

ロックアウト機能による不正アタック対策

5回連続で暗証番号の入力をミスすると、3分間一切の操作を無効化するロックアウト機能を搭載。総当たり攻撃などの不正アクセスを物理的な待機時間によって阻止します。

選定時に評価したい強み

  • 高い秘匿性： ランダム配列と特殊フィルムによる二重の覗き見防止対策。
  • 確実な施工： 無極性に近い2線配線により、施工ミスを防ぎ150mの伝送を安定化。
  • 柔軟な管理： 火報連動解錠や、解錠禁止入力への標準対応。
  • 優れた保守性： 本体にメンテナンスLEDを搭載し、現場でのステータス判断が容易。

施工・設置ガイド

本機は専用制御盤（DM-110TK等）との通信によって動作します。設置時は背面の「入退室設定スイッチ」を確認し、1台目の場合は「入室用」、2台設置時は必ず一報を「退室用」に設定してください。

LEDステータス判別表

表示灯 点灯・点滅の意味 システムの状態
解錠灯 (緑) 点滅 / 点灯 電気錠の一時解錠中、または連続解錠・火報連動中。
OK灯 (青) 1秒点灯 暗証番号が正しく照合され、解錠許可が出た状態。
NG灯 (赤) 3秒点滅 / 点灯 照合NG、または5回ミスによるロックアウト（3分間）中。
電源灯 (緑) 点灯 制御盤からの通電を確認。

内蔵ブザーの鳴動パターン

鳴動音 状況 対応
ピッ キー操作時 通常の入力操作。
ピー 照合OK時 操作完了の通知。
ピピピ 照合NG / タイムアウト 入力ミスまたは操作間隔30秒超。再度入力。
ピー (10秒) ロックアウト発動 5回ミスによる操作禁止状態への移行。

製品仕様

項目 内容
品名・品番 ランダムテンキー操作部 ACS-11T
電源電圧 DC24V（DM-11TK/DM-110TK等の制御盤より供給）
暗証番号 マスター暗証番号：1通り（4〜8桁）
ユーザー暗証番号：3通り（1〜8桁）
表示灯動作 解錠表示灯（緑）、OK表示灯（青）、NG表示灯（赤）、電源表示灯（緑）
※各ステータスに応じた点灯・点滅表示
ブザー動作 操作音、OK/NG音、タイムアウト音、ロックアウト音（10秒連続）
接続方式 電源重畳2芯通信式（AE φ0.9-2C等）
入退室2台接続時は渡り配線 延べ150m以内
配線接続 コネクタ式
使用可能周囲温度 －10℃〜＋50℃
使用可能周囲湿度 20％〜85％RH以下（結露・氷結なきこと）
設置場所 屋内専用（防雨・防水構造ではありません）
外形寸法 W62 × H130 × D33 mm（壁面露出取付）
質量 約200g
外観・材質 樹脂（シルバーメタリック塗装）

FAQ

Q：暗証番号を忘れた場合、どうすればいいですか？ A：マスター暗証番号がわかる場合は設定モードから再登録可能です。全て忘れた場合は、制御盤側の操作によって初期化（リセット）作業が必要になります。
Q：屋外の門扉に設置できますか？ A：いいえ、本機は屋内専用です。雨の当たる場所や湿気の多い場所への設置は故障の原因となるため、避けてください。
Q：5回間違えてロックがかかってしまいました。解除方法はありますか？ A：不正防止のため、3分間のロックアウト（操作禁止）が発動します。この時間は短縮できず、自然に解除されるのを待つ必要があります。
Q：2台設置して「入室」と「退室」の両方で暗証番号を使いたいのですが。 A：可能です。2台を渡り配線し、本体背面のスイッチで1台を「入室」、もう1台を「退室」に設定してください。
Q：数字の配列を固定することはできますか？ A：はい、設定コマンドによってランダム配列から固定配列（123...）に切り替えることが可能です。
Q：配線は何を使えばいいですか？ A：AE線 0.9-2C（警報用ポリエチレン絶縁ケーブル）などの推奨電線をご使用ください。
Q：火災報知器と連動して自動で解錠できますか？ A：はい、専用制御盤に火報入力を装備しており、連動しての強制解錠（解錠保持）が可能です。
Q：暗証番号は何桁まで設定できますか？ A：ユーザー暗証番号は1桁から最大8桁まで、3種類登録することができます。
Q：ブザー音を消すことはできますか？ A：はい、本体の設定モードからキー操作音（ピッ）や操作完了音を無音化することが可能です。
Q：電池交換は必要ですか？ A：いいえ、制御盤から2線を通じて電源供給を受けているため、操作部単体での電池交換は不要です。
