D100 防犯ミラー 1040mm ドーム TAKEX 竹中エンジニアリング [D100]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

防犯・安全ミラードーム型 360度監視屋内用衝突防止

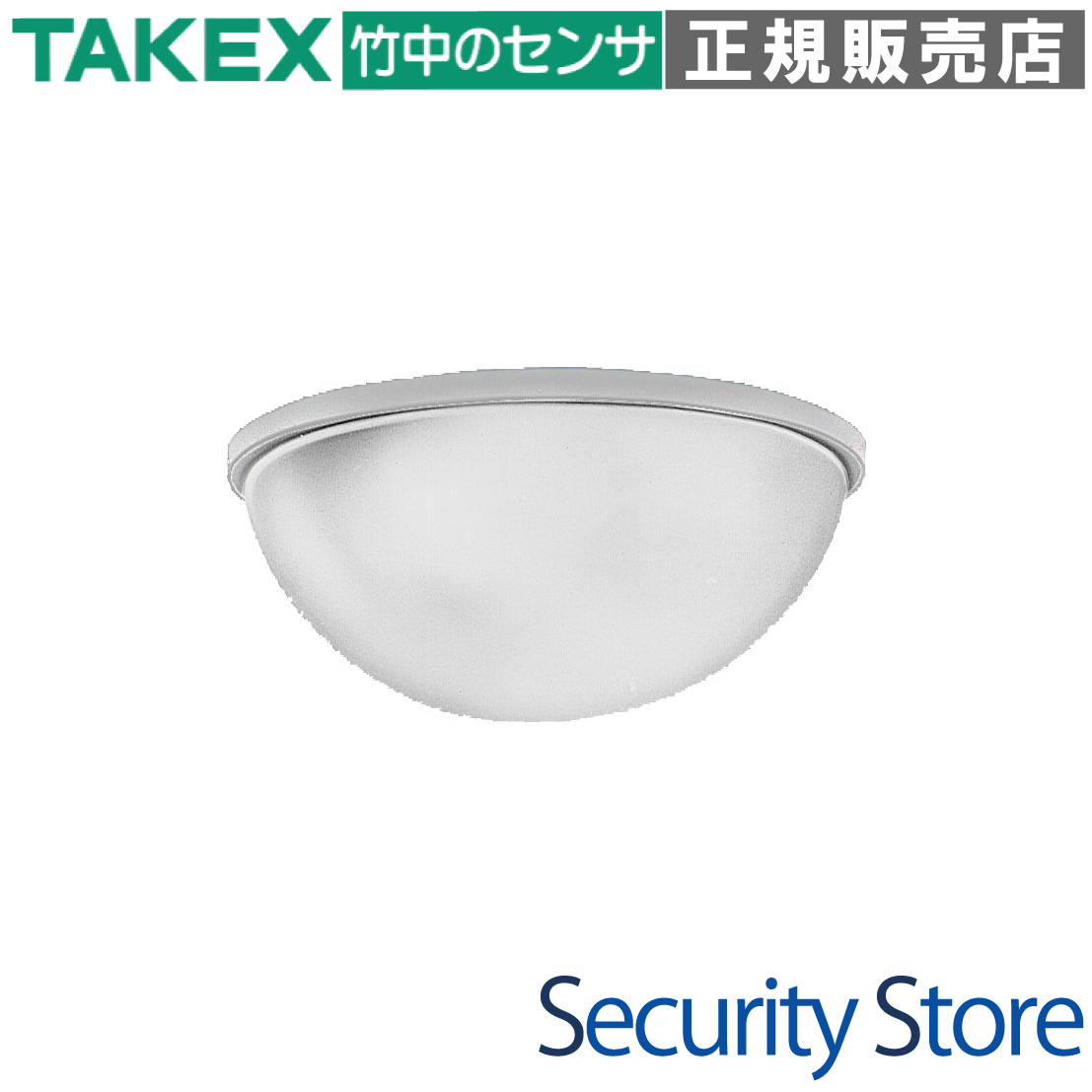

D100 防犯ミラー 1040mm ドーム

曲率半径512Rの広角ドーム形状により、1台で360度全方位の死角を完全にカバーする屋内専用防犯ミラーです。工場や倉庫の十字路における衝突防止、店舗の防犯、病院の安全確保など、あらゆる屋内環境の「見えない」を解決します。

型番： D100
製品名： 防犯ミラー 1040mm ドーム
方式 / カテゴリ： パッシブ光学デバイス（ドーム型凸面鏡）
主な用途： 交差点の衝突防止、ヒヤリハット削減、防犯、ユニバーサルデザインの構築
設置場所： 屋内専用（工場、倉庫、商業施設、病院など）
特長： 5.3kgの軽量設計、360度反射、アクリル製高反射率ミラー

この製品が向いている用途

工場・倉庫の十字路におけるフォークリフトとの衝突回避
店舗内での死角解消による万引き防止対策
病院や介護施設の通路における安全な動線確保
オフィスビルや学校の階段付近・曲がり角の安全確認

導入前に確認したいポイント

設置場所は屋内かつオイルミスト等がない環境か
天井の材質（下地）が5.3kg以上の荷重に耐えられるか
設置高さに対する視認範囲（曲率512R）が用途に合っているか
直射日光や強風が直接当たらない場所か

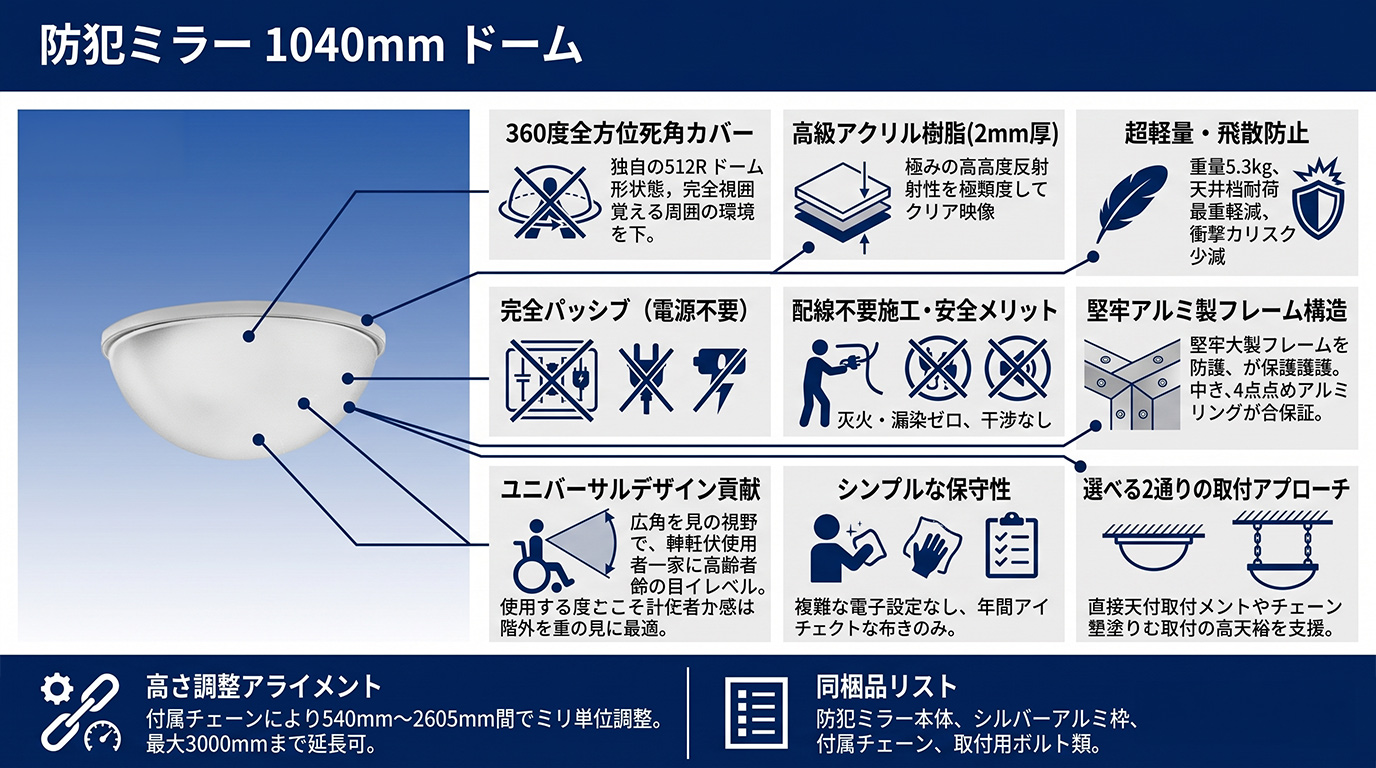

特長

360度全方位の死角を1台でカバー

独自のドーム形状設計（曲率半径512R）を採用。天井中央に設置するだけで、下方の全方位をくまなく映し出します。複数のミラーを組み合わせることなく、広範囲の死角を効率的に解消できるため、複雑な動線が交差する現場でも確実な安全確認が可能です。

高級アクリル樹脂による高い反射率と視認性

反射面には厚さ2mmの高級アクリル樹脂を採用。ガラス製ミラーを凌駕する高い反射率を誇り、遠くからでも対象物の動きを鮮明に捉えることができます。明るい現場から薄暗い通路まで、安定した視認環境を提供します。

地震時にも安心な5.3kgの超軽量設計

直径1040mmという大型サイズでありながら、本体重量わずか5.3kg（梱包重量7.7kg）という軽量化を実現。天井構造への負荷を最小限に抑え、施工のしやすさと落下リスクの低減を両立させています。万が一の破損時も飛散しにくいアクリル素材のため、安全性が極めて高い設計です。

電源不要で24時間機能し続けるパッシブ設計

電気を一切使用しない光学デバイスであるため、停電時でも視認機能を失いません。ランニングコストがゼロなのはもちろん、電気工事士の資格がなくても設置が可能であり、導入後のメンテナンスの手間も最小限に抑えられます。

現場に合わせた選べる2通りの取付方法

天井に直接固定する「天井直付け」と、高天井の現場でも最適な高さに調整できる「チェーン吊り下げ」の2種類の取付方法に対応しています。付属のアルミチャンネルやチェーン一式を使用することで、現場の構造に応じた確実な施工が可能です。

ユニバーサルデザイン（UD）環境の構築に貢献

車椅子利用者や高齢者など、目線が低い通行人にとっても、曲がり角の先の情報を早期に提供できる環境インフラとして機能します。交通事故や接触事故の未然防止を通じて、あらゆる人が安全に通行できる空間づくりをサポートします。

長期運用を支える堅牢なアルミ枠構造

ミラーエッジを保護する枠部にはシルバーのアルミフレームを採用。構造的な強度を確保するとともに、清潔感のある外観を維持します。腐食に強い材質選定により、長期にわたって安定した性能を発揮します。

広範囲な高さ調整に対応するチェーンシステム

チェーン吊り下げ時は、540mmから2605mmまでの広範囲で高さ調整が可能です。通行する車両（フォークリフト等）の高さや、監視したい範囲の広さに合わせて、最適なアライメントを物理的にチューニングできます。

    選定時に評価したい強み
    圧倒的な死角解消能力： 曲率512Rにより、1台で十字路の四方すべてを同時に視認可能。
施工性の良さ： 5.3kgと軽量なため、1人〜2人での取付作業がスムーズに行えます。
環境耐性： アクリル製のためガラスのように割れにくく、食品工場等での異物混入対策にも有効。
コストパフォーマンス： 故障の概念がない物理構造のため、一度の設置で長期的な安全を確保。



施工・設置ガイド

本製品の設置には、下地の強度確認が不可欠です。不適切な取り付けは落下の原因となるため、以下のガイドに従って施工してください。

確認項目	この製品での考え方
天井直付け時の下地	アルミチャンネル（420mm間隔）に合わせて野縁等の構造材に確実に固定してください。
石こうボードへの取付	タッピングビスのみでは抜け落ちます。必ずφ10の下穴をあけ、適切なボードアンカーを使用してください。
吊り下げ時の注意	4点独立吊りは禁止です。必ず架台やH鋼に対してチェーンを「巻き付けて」支持してください。
アライメント調整	4本のチェーンテンションを均等にし、ミラーが水平になるようフック位置を調整してください。

詳細トラブルシューティング

現象	原因	処置
ミラー表面が白濁・変形した	溶剤（シンナー等）での清掃、またはオイルミスト環境下での使用。	アクリルが化学破壊されています。直ちに新品と交換してください。
映像が極端にゆがむ	保管時にミラー面を上にする等、自重による変形。	アクリルの塑性変形は戻りません。交換を推奨します。
本体にガタツキがある	取付ネジの締め付け不足、または不適切なチェーン支持。	直ちに増し締め、または「巻き付け支持」への施工やり直しを行ってください。

製品仕様

項目	内容
品番	D100
製品名	ドームミラー（屋内専用）
外形寸法	直径 φ1040mm（1043mm） × 高さ 425mm（420mm）
質量	本体：約5.0kg 〜 5.3kg / 梱包重量：約7.7kg
像の大きさ（曲率半径）	512R
材質（ミラー部）	高級アクリル（厚さ 2mm）
材質（枠部）	アルミ（シルバー）
取付方法	天井直付けまたはチェーン吊り下げ
調整範囲（チェーン吊り下げ時）	540mm 〜 2605mm（標準付属チェーン使用時）
同梱品	アルミチャンネル×1、チェーン一式、トラスタッピングビス（4×45）×3

FAQ

Q：屋外で使用することはできますか？ A：いいえ、本製品は「屋内専用」です。屋外で使用すると雨水の浸入や紫外線による劣化、強風による脱落の危険があるため、絶対に使用しないでください。

Q：ミラー表面の清掃方法を教えてください。 A：柔らかい布と市販のガラスクリーナーを使用して、優しく拭き取ってください。シンナーやラッカー、灯油などの溶剤はアクリルを白濁させるため、絶対に使用しないでください。

Q：天井が石こうボードなのですが、そのまま取り付けられますか？ A：石こうボード単体では自重を支えられず落下します。必ず天井裏の野縁（下地）を狙って固定するか、ボード厚に適した強力なボードアンカー（φ10下穴用など）を併用してください。

Q：電源や配線は必要ですか？ A：いいえ、必要ありません。本製品は光学的な反射を利用するデバイスであり、電気的な部品は一切含まれていないため、配線工事も不要です。

Q：4本のチェーンを個別に天井のフックに掛けても良いですか？ A：推奨されません。4点独立吊りは揺れが増幅しやすく、落下の原因となることがあります。必ず架台やパイプに対してチェーンを「巻き付けて」固定する手順を守ってください。

Q：オイルミストが発生する工場での使用は可能ですか？ A：いいえ、使用できません。オイルミストや酸、アルカリなどの化学物質が浮遊する環境では、アクリル表面が劣化し、視認性が著しく損なわれるため避けてください。

Q：万が一落下した際、ガラスのように飛び散りますか？ A：アクリル製のため、ガラスと比較して耐衝撃性が高く、割れた場合も飛散しにくい性質を持っています。ただし、安全のため定期的な増し締め点検は必ず実施してください。

Q：曲率「512R」とはどのくらいの範囲が見えるものですか？ A：ドーム全体で360度全方位を映し出す設定です。設置場所の真下を中心として、周囲の死角をバランスよく反射するように設計されています。

Q：点検の頻度はどのくらいが良いですか？ A：1年に1回は必ず定期点検を行ってください。特に建物が微振動を受ける環境では、ネジのゆるみやチェーンのガタツキがないか確認し、増し締めを行ってください。

Q：取付用のネジは付属していますか？ A：本体とチャンネルを固定するためのネジは付属していますが、天井の下地（ボードアンカー等）に適合するネジは現場の状況に合わせて別途ご用意いただく必要があります。
