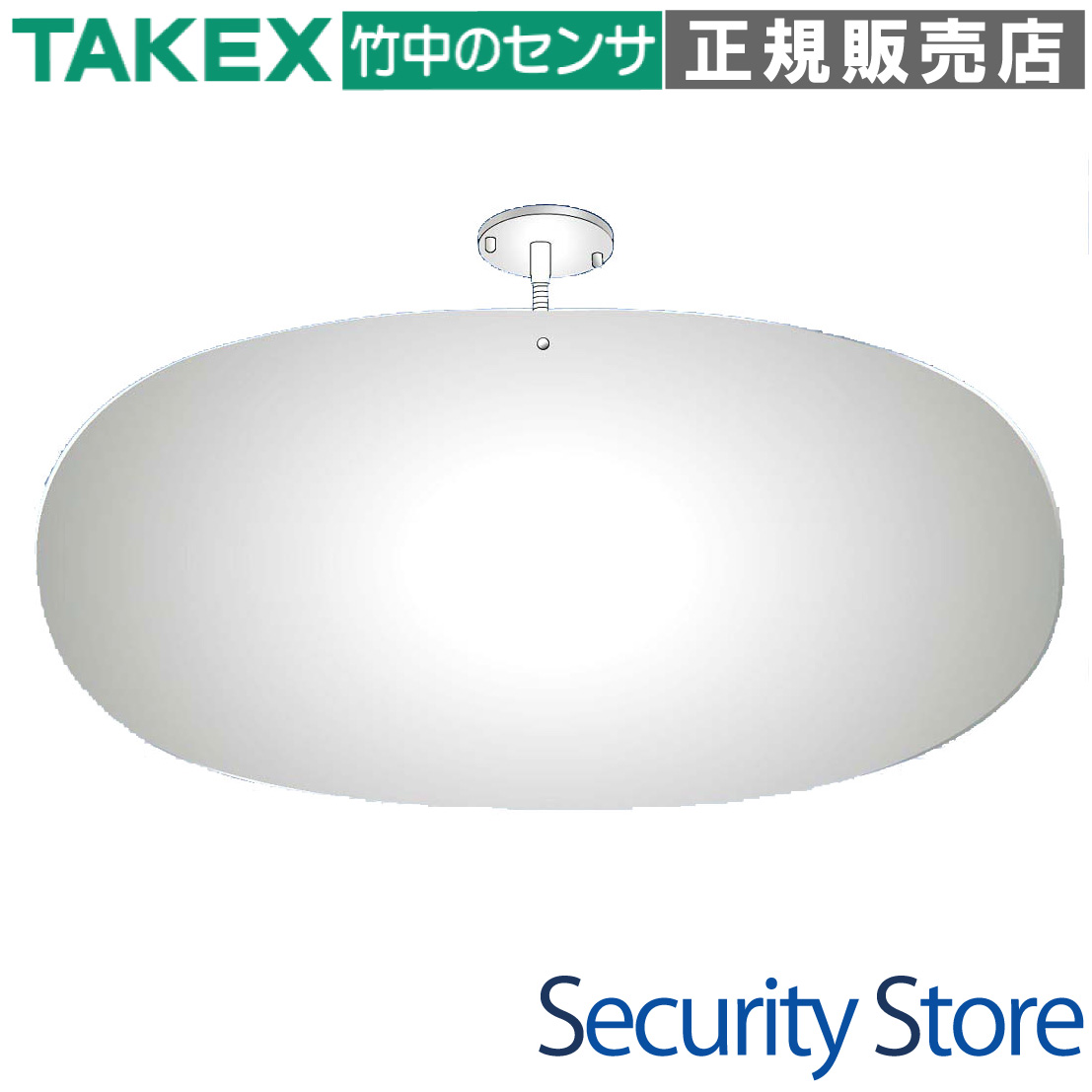

SF68 防犯ミラー W680×H330mm スーパーオーバル TAKEX 竹中エンジニアリング [SF68]

SF68 防犯ミラー W680×H330mm スーパーオーバル TAKEX 竹中エンジニアリング [SF68]

販売価格: 会員のみ販売

商品詳細

防犯ミラー 室内専用 スーパーオーバル 軽量アクリル製 死角解消

SF68 防犯ミラー W680×H330mm スーパーオーバル

幾何学的な「スーパー楕円」構造を採用し、空間の無駄を省きながら最大限の視野角を確保した室内専用防犯ミラーです。従来のオーバル型に比べ上下のスペースをカットしたワイド設計により、設置時の圧迫感を抑えつつ、店舗やオフィスの死角を鮮明に映し出します。

  • 型番： SF68
  • 製品名： 防犯ミラー スーパーオーバル
  • 方式 / カテゴリ： 室内専用 凸面ミラー
  • 主な用途： 店舗・病院・オフィスの安全確認、防犯対策、衝突防止
  • 設置場所： 屋内（壁面・天井面対応）
  • 曲率半径： R860mm（近距離から中距離の広角視認に最適）

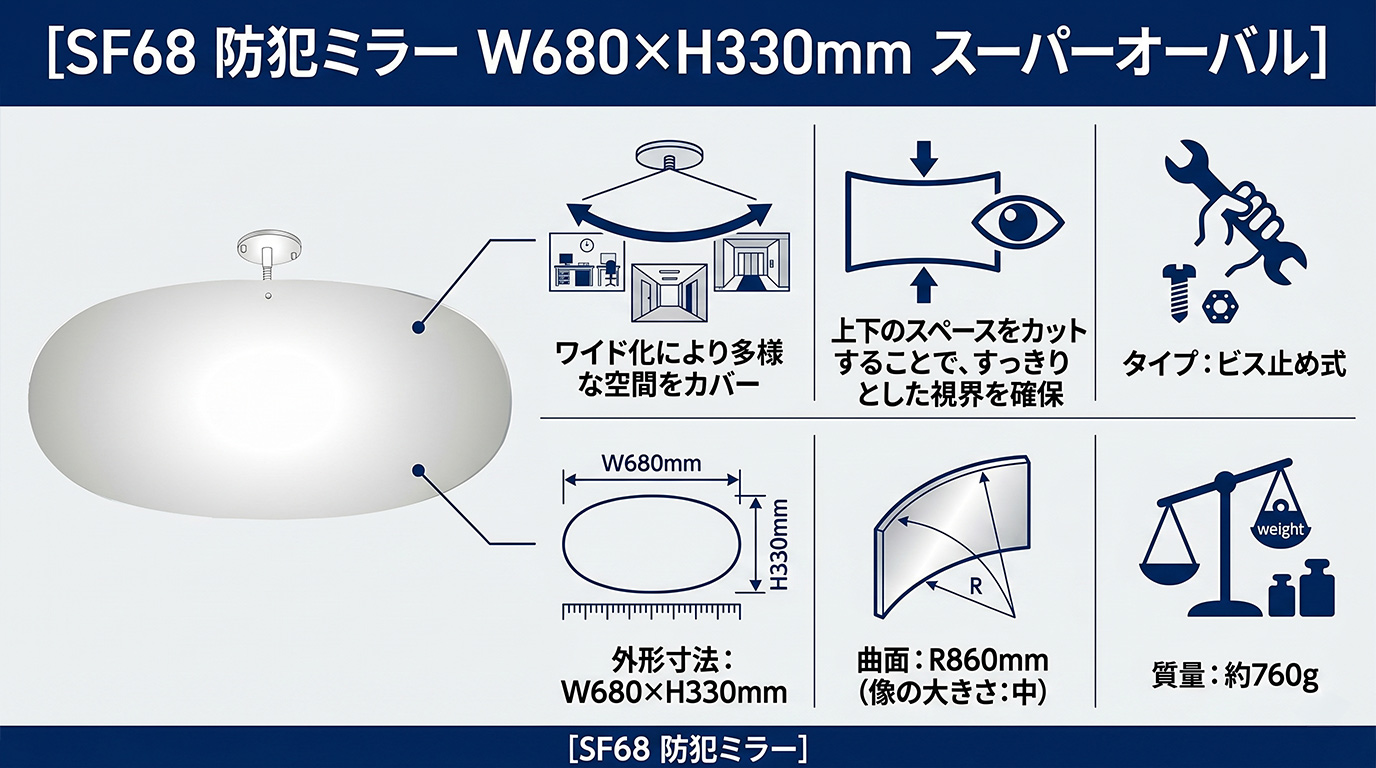

SF68 防犯ミラー スーパーオーバル

この製品が向いている用途

  • 店舗内レジ周辺の死角解消
  • 病院や福祉施設の廊下・交差点での衝突防止
  • エレベーターホール内やオフィス通路の安全確認
  • 倉庫内や搬入口付近の作業安全管理

導入前に確認したいポイント

  • 完全屋内専用のため屋外での使用はできません
  • 設置下地（石膏ボード、鉄骨、コンクリート）の強度
  • ミラー清掃時にシンナー等の溶剤を使用しないこと
  • パン・チルト調整時はアーム部分を保持して行うこと

特長

ピート・ハインの数式に基づく「スーパー楕円」構造

幾何学的数式にて定義される「スーパー楕円」形状を採用。純粋な楕円では欠落しがちな斜め方向の視野を最大限に確保しつつ、長方形のような視覚的な圧迫感を排除しました。あらゆる建築意匠に溶け込みながら、広い死角を1枚のミラーでカバーします。

超軽量フレームレス設計による二次災害リスクの低減

従来のオーバルミラー（約1.5kg）に対し、約半分の0.83kg（金具込総重量）という劇的な軽量化を実現。裏板やゴム枠を排除したフレームレス構造により、万が一の落下時にも物理的な衝撃を最小限に抑え、二次災害のリスクを構造的に軽減しています。

ガラスの約30倍の強度を持つ高級アクリルマテリアル

鏡面素材には、厚さ2mmの高級アクリルを採用しました。ガラスに比べて約30倍の耐衝撃性を持ち、「極限まで曲げても割れない」柔軟性を保持。公共施設や医療現場など、高い安全性が求められる場所での使用に最適です。

空間に溶け込む環境調和型ステルスカラーリング

「お店の鏡は映すことだけが目的で、自己主張をしてはいけない」という思想に基づき、アームや取付金具を含む全パーツを「ホワイト」で統一しました。天井や壁面と同化しやすく、店舗デザインを損なわない高いステルス性を備えています。

室内視認に特化した R860 オプティカル・コンプレッション

曲率半径を室内専用の860Rにチューニング。遠くの距離感を測るカーブミラーとは異なり、近・中距離における広範囲の死角を1つの画面内に高密度に圧縮して映し出すことに特化しています。3〜5m離れた位置で最も適正な視野が得られます。

外部衝撃を減衰させるフレキシブルアーム・ダンパー機能

付属の250mmフレキシブルアームは、単なる角度調整だけでなく、不測の物理的接触が発生した際にアーム自身が曲がることで衝撃エネルギーを吸収・減衰。ミラー本体の破損や天井マウント部からの脱落を未然に防ぐメカニカル・ダンパーとして機能します。

選定時に評価したい強み

  • 高密度視野： スーパー楕円構造により四隅まで無駄なく映し出せる
  • 施工性： 約760g〜830gの超軽量設計で、設置作業の負担が極めて少ない
  • 信頼の日本製： 高品質な光学精度と耐久性を誇るメイド・イン・ジャパン
  • 設置自由度： 豊富なオプション金物により、H鋼、パイプ、レール等あらゆる場所に設置可能

施工・設置ガイド

本製品の安全性を担保するため、以下の手順・注意点を遵守して施工を行ってください。

設置下地の種類 推奨される施工方法
軽量鉄骨（LGS） ドリルでφ3.4mmの下穴をあけ、付属のタッピングビスで裏ベースを固定します。
石膏ボード（下地なし） φ10mmの下穴をあけ、ボードアンカー（別売：HLD等）を使用して固定します。
コンクリート / ALC 振動ドリルで穿孔し、ナイロンプラグ（別売）を埋め込んだ上でビス固定を行います。
ライティングレール等 別売の専用オプション金具（TZ等）を使用することで、無加工で設置可能です。

施工時の重要注意事項

  • アーム接続： フレキシブルアームをミラー裏面のネジ穴に挿入する際は、必ず垂直に回し入れてください。斜めに挿入するとアクリル側のネジ山が潰れ、修復不能となります。
  • 角度調整： ミラー本体の縁を持って無理に動かさないでください。必ずフレキシブルアームの金属部分を持って調整を行ってください。
  • 保護フィルム： 施工および最終的な角度調整の直前に保護フィルムを剥がしてください。

製品仕様

項目 内容
型番 SF68
タイプ ビス止め式（フレキシブルアーム付）
外形寸法 W680mm × H330mm
曲面（曲率半径） R860mm（像の大きさ：中 / 広角）
質量 本体：約760g / 総重量：0.83kg
ミラー材質 高級アクリル樹脂（厚さ2mm）
アーム材質 / 仕様 スチール（白塗装） / 長さ 250mm フレキシブル式
カラー ミラー裏面・金具：ホワイト
取付ビスピッチ 38.5mm 〜 63.5mm 対応
標準付属品 フレキシブルアーム、裏ベース、表ベース、化粧ナット、スプリングワッシャー、4×45トラスタッピングビス(2本)

FAQ

Q：屋外で使用することは可能ですか？ A：いいえ、本製品は室内専用です。雨風や直射日光、強い紫外線の当たる場所では、アクリルの白濁や金属部の腐食、劣化を引き起こすため使用できません。
Q：ミラーが汚れた場合の清掃方法は？ A：柔らかい布と水、または薄めた中性洗剤（1〜2%溶液）を使用して優しく拭いてください。シンナーやベンジン等の溶剤は、表面が化学反応を起こし白濁するため絶対に使用しないでください。
Q：角度調整が自重で下がってくることはありませんか？ A：軽量化設計により、標準的な設置状態では自重で下がることはありません。アームの限界を超えた極端な屈曲を繰り返すと金属疲労により保持力が低下する場合があります。
Q：万が一落とした場合、ミラーは割れますか？ A：高級アクリル製でガラスの約30倍の強度があるため、通常の落下で粉々に砕けることはありません。また超軽量設計により、落下時の衝撃そのものも抑えられています。
Q：設置に必要なビスは付属していますか？ A：木下地や軽量鉄骨に対応した4×45mmのトラスタッピングビスが2本付属しています。石膏ボードやコンクリート下地の場合は、別途アンカーをご用意ください。
Q：通常の「オーバル型」と「スーパーオーバル」の違いは何ですか？ A：スーパーオーバルは、楕円の上下をカットした形状です。これにより設置時の高さを抑えつつ、横方向や斜め方向の視認性を高め、視覚的な圧迫感を軽減しています。
Q：ライティングレール（配線ダクト）に取り付けられますか？ A：別売のオプション金具「TZ」を使用することで、無加工でライティングレールへ簡単に取り付けが可能です。
Q：像の歪みはありますか？ A：凸面鏡のため多少の歪みは生じますが、R860の曲率により、室内での安全確認において最も違和感が少なく、広範囲を見渡せるよう光学設計されています。
Q：アームの長さを変更することはできますか？ A：標準は250mmです。さらに天井から長く吊り下げたい場合は、別売の長尺吊り下げパイプ「HL」等のオプションを利用できます。
Q：アクリルミラーに傷がついた場合、研磨できますか？ A：微細な傷であれば視認性に影響はありませんが、研磨剤を使用するとかえって透明度を損なう恐れがあるため、基本的にはそのままお使いいただくか、本体の交換を推奨します。
