MF60 防犯ミラー 606mm 丸ミラー TAKEX 竹中エンジニアリング [MF60]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング）防犯ミラー室内用安全確認 RoHS対応

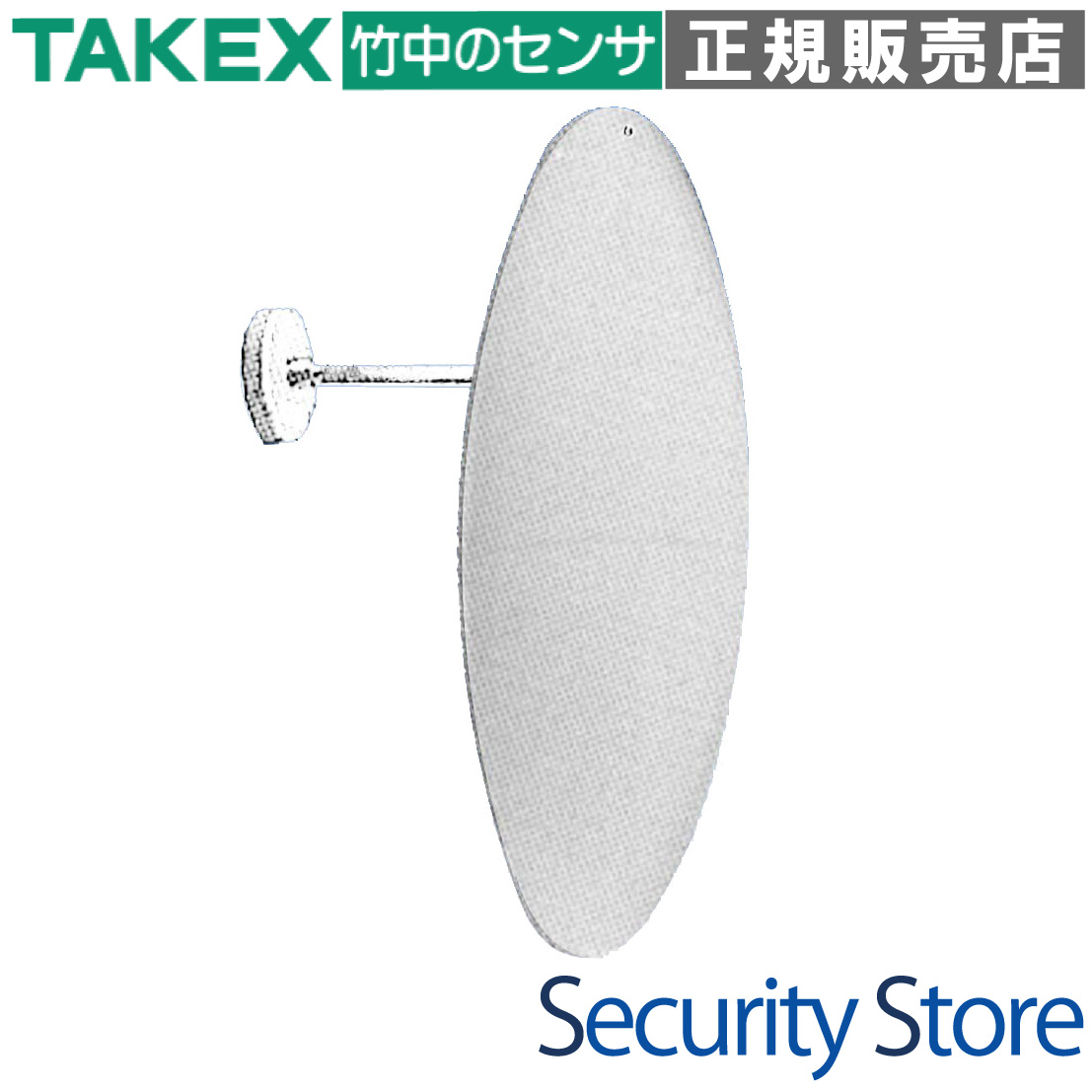

MF60 防犯ミラー 606mm 丸ミラー

死角をゼロにする1500Rの広角視界と、従来比40%の軽量化を実現した室内専用の防犯・安全確認用ミラーです。

店舗、病院、オフィス、工場など、人通りが多く衝突防止や防犯管理が求められる環境に最適です。アクリル製の「やわらかミラー」構造を採用しており、万が一の衝撃でも割れにくく、破片が飛散しない高度な安全性を備えています。

型番： MF60
製品名： 防犯ミラー 606mm 丸ミラー
ミラー寸法： φ600mm（丸型）
曲率半径： 1500R（広角視界）
材質： 高級アクリル（ミラー部）、スチール（アーム・ベース部）
質量： 約1.3kg（超軽量設計）

この製品が向いている用途

店舗・スーパーの通路の死角解消
工場・倉庫内での車両・歩行者の衝突防止
病院・介護施設の廊下での安全確認
オフィスビル・エレベーターホールの防犯管理
バックヤードやレジ周辺の監視補助

導入前に確認したいポイント

室内専用のため屋外や雨の当たる場所は不可
設置場所の下地（石膏ボード、コンクリート等）
取付高さと監視対象までの距離（1500Rの適正）
油煙や腐食性ガスの発生しない環境か

特長

1. 1500Rの最適化された曲率による「正確な広角視界」

本製品は半径1500mmの球体表面に基づいた1500Rの曲率を採用しています。一般的な凸面鏡よりも像の歪みが抑えられており、広範囲を映し出しながらも対象物との距離感を把握しやすい光学設計となっています。死角を排除し、自然な見え方で安全確認をサポートします。

2. 質量4割削減を実現した「超軽量・安全設計」

最新の構造設計により、φ600mmクラスでありながら総重量わずか1.3kgという、従来品比約40%の軽量化に成功しました。壁面や天井の下地への負担が少なく、石膏ボードなどの軽量構造壁への設置時における安全マージンが大幅に向上しています。

3. 万が一でも割れにくい「やわらかミラー」技術

反射材にはガラスではなく、耐衝撃性に優れた高級アクリルを採用しています。ミラー自体に柔軟性を持たせた「やわらかミラー」構造により、台車が接触したり万が一落下したりした場合でも、ガラスのように鋭利な破片が飛散することがなく、二次災害を未然に防ぎます。

4. 電源不要・ランニングコストゼロのフルアナログ監視

電気的動力を一切必要としない光学デバイスのため、複雑な配線工事や電源の確保は不要です。設置したその瞬間から、24時間365日メンテナンスフリーで稼働し続けます。電子機器のような故障リスクや電気代も発生せず、長期的なコストパフォーマンスに優れています。

5. 自由自在な角度調整が可能なフレキシブルアーム

長さ250mmのスチール製フレキシブルアームを標準装備。設置後でも手でミラーを動かすだけで、上下左右の角度ボリュームを無段階に微調整できます。現場のレイアウト変更や、監視ポイントの細かな修正にも柔軟に対応可能です。

6. 多彩な設置環境に対応する「豊富なオプション金具」

標準のビス止め以外にも、H鋼への挟み込み（TC）、パイプへの固定（TP）、円柱へのベルト巻き（TS）、金網への取り付け（TL/TX）など、別売のオプションパーツを組み合わせることで、あらゆる現場環境へ確実に固定することが可能です。

    選定時に評価したい強み
    施工性： 1.3kgの超軽量設計で、一人での高所作業も容易
安全性： 飛散防止・衝撃吸収に優れたアクリル製「やわらかミラー」
信頼性： 劣化の少ない高級アクリル光学設計による長期間の鮮明な視界
環境性： RoHS指令（10物質対応）に適合した環境配慮型製品



施工・設置ガイド

MF60は天井、壁面のどちらにも設置可能です。取付時には、自重によるお辞儀を防止するため、アームがミラーの「上部」に来るように（ミラーを吊り下げる向きで）設置することを推奨します。

下地材質	推奨される施工プロトコル
石膏ボード	φ10mmの下穴をあけ、市販のボードアンカーを併用して固定してください。
コンクリート	φ6mmの下穴をあけ、ナイロンプラグを打ち込んだ上でビス止めしてください。
軽量鉄骨（LGS）	下地センサーで位置を特定し、鉄工用ドリルで下穴（φ3.4mm）をあけて直接ビス止めしてください。

アナログ視覚インジケーター（診断ガイド）

視覚的現象	ステータス判断	対応策
反射像が極端に歪む	物理的応力の集中 / 異常高温	取付ビスの締めすぎ確認 / 周辺温度確認
表面が白濁・曇る	ケミカルクラック（溶剤曝露）	清掃用具の確認（シンナー等厳禁）
角度が自然に下がる	保持力限界 / 設置向き不備	アームを上側に配置し直し、ビスを増し締め

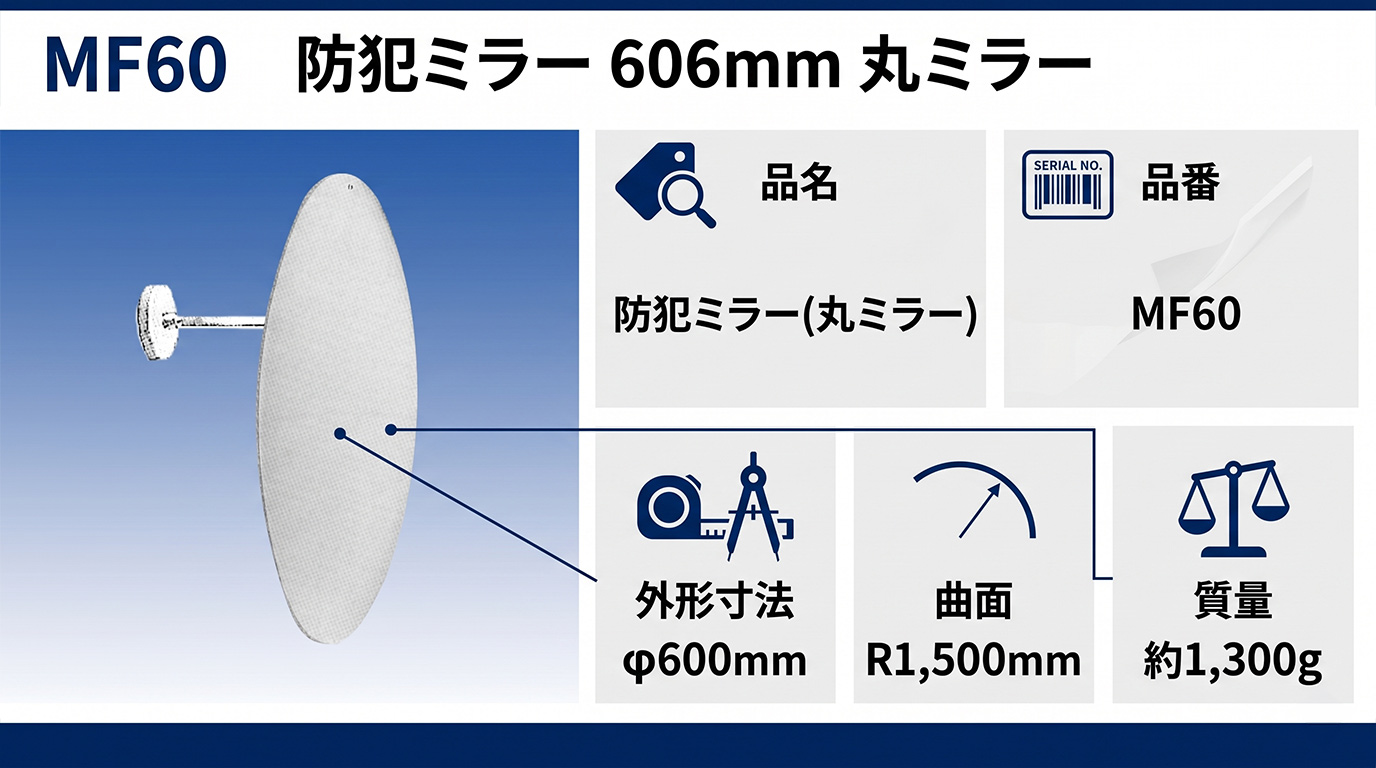

製品仕様

項目	内容
品名	防犯ミラー（丸ミラー）
品番	MF60
外形寸法	φ600mm
曲面（曲率半径）	R1,500mm
質量	約1,300g
ミラー材質	高級アクリル（厚さ2mm）
アーム・ベース材質	スチール（ホワイト塗装）
アーム長	250mm（フレキシブル仕様）
取付方式	ビス止め（壁面・天井対応）
環境条件	室内専用（屋外使用不可）
標準付属品	フレキシブルアーム（表ベース付）、裏ベースセット、化粧ナット、4×45トラスタッピングビス×2本
環境対応	RoHS指令（10物質）適合

FAQ

Q：屋外で使用することはできますか？ A：いいえ、本製品は室内専用設計です。防水・防錆処理が施されていないため、雨の当たる場所や屋外での使用は避けてください。

Q：アクリルミラーのお手入れ方法は？ A：乾いた布での「乾拭き」は傷の原因になるため厳禁です。市販のガラスクリーナーを吹き付け、柔らかいマイクロファイバークロス等で優しく拭き取ってください。

Q：石膏ボードの壁に取り付けられますか？ A：はい、可能です。ただし、付属のビスだけでは保持力が不足するため、必ず市販のボードアンカー（φ10mm対応等）を併用してください。

Q：1500Rとはどのような見え方ですか？ A：半径1500mmの球体のカーブを指します。一般的なカーブミラー（R600等）に比べると像の縮小率が低く、広角でありながら対象物を比較的大きく、距離感を正確に捉えることができます。

Q：アームが自重で下がってきてしまいます。 A：アームがミラーの「下側」で支える向きになっていないか確認してください。アームを「上側」にして吊り下げるように設置することで、保持力が安定します。

Q：割れた時の飛散が心配です。 A：本製品はアクリル製の「やわらかミラー」を採用しており、衝撃を受けてもガラスのように鋭利に砕け散ることはありません。安全性が非常に高い設計です。

Q：オプション金具はどのようなものがありますか？ A：H鋼用のクランプ(TC)、パイプ用のクランプ(TP)、円柱用のベルト(TS)など、設置場所に応じた多数のオプションがございます。TZ(ライティングレール用)は重量の関係上、非対応です。

Q：ミラーの向きを固定した後に調整できますか？ A：はい、フレキシブルアームを採用しているため、設置後も手で動かすだけで簡単に角度調整が可能です。

Q：取り付け時の注意点はありますか？ A：アームをミラー裏面のネジ穴に差し込む際、必ず「垂直に」ねじ込んでください。斜めに入れるとネジ山が潰れ、固定できなくなる恐れがあります。

Q：油や薬品がかかる場所でも使えますか？ A：オイルミストや酸、アルカリ、有機溶剤（シンナー等）が発生する環境では、アクリルが変質・白濁する可能性があるため設置を避けてください。
