【在庫限り】30CH用警報音付き受信ユニット [EXR-3000]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

竹中エンジニアリング（TAKEX）小電力型ワイヤレスシステム 30CH個別出力警報音内蔵在庫限り

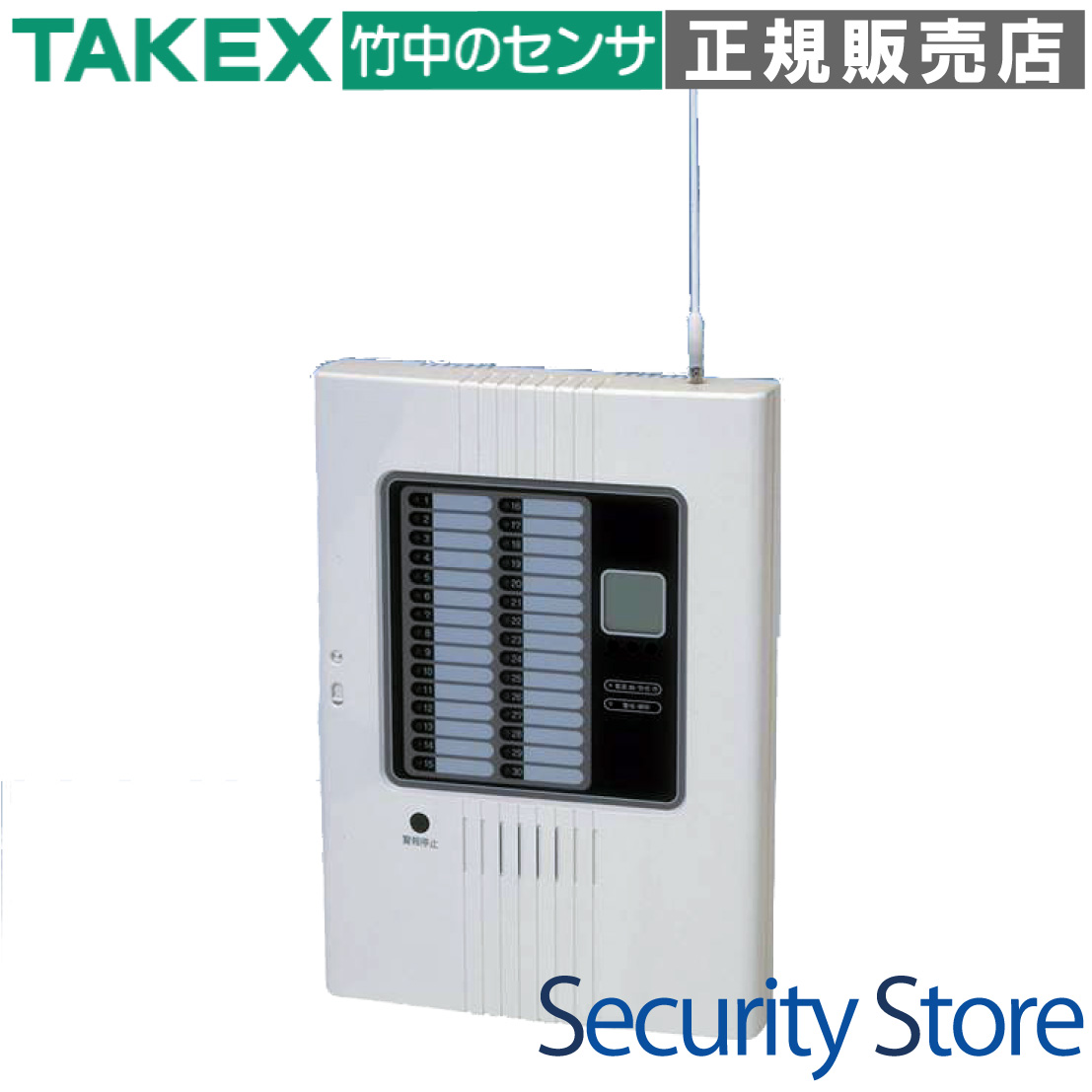

EXR-3000 【在庫限り】30CH用警報音付き受信ユニット

EXR-3000は、大規模物件の防犯・防災・保安に対応する、30チャンネル個別出力を備えたプロフェッショナル向けワイヤレス受信ユニットです。最大60台の送信機を識別管理でき、液晶表示と強力な警報音により、異常発生地点を即座に特定。外部機器との高度な連携を可能にする多回路設計が強みです。

型番： EXR-3000
製品名： 30CH用警報音付き受信ユニット
方式 / カテゴリ： 426MHz帯小電力セキュリティシステム無線設備
主な用途： ビル、工場、施設など大型物件の防犯・警備・システム連携
最大登録数： 送信機 60台（30チャンネルに自由振り分け）
電源仕様： AC100V または DC10V〜18V（併用不可）

資料ダウンロード

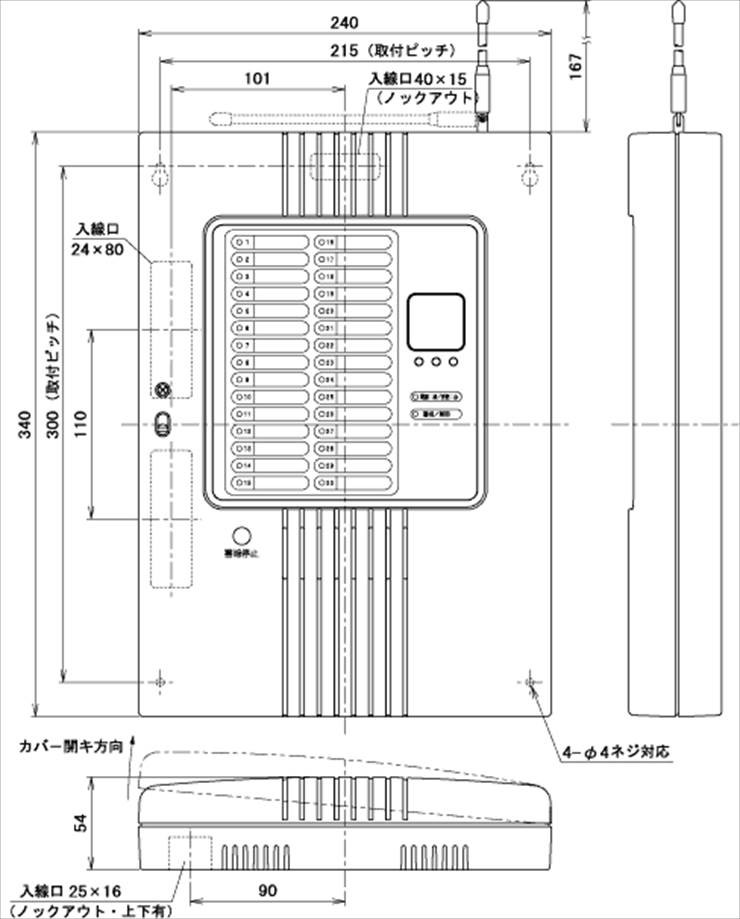

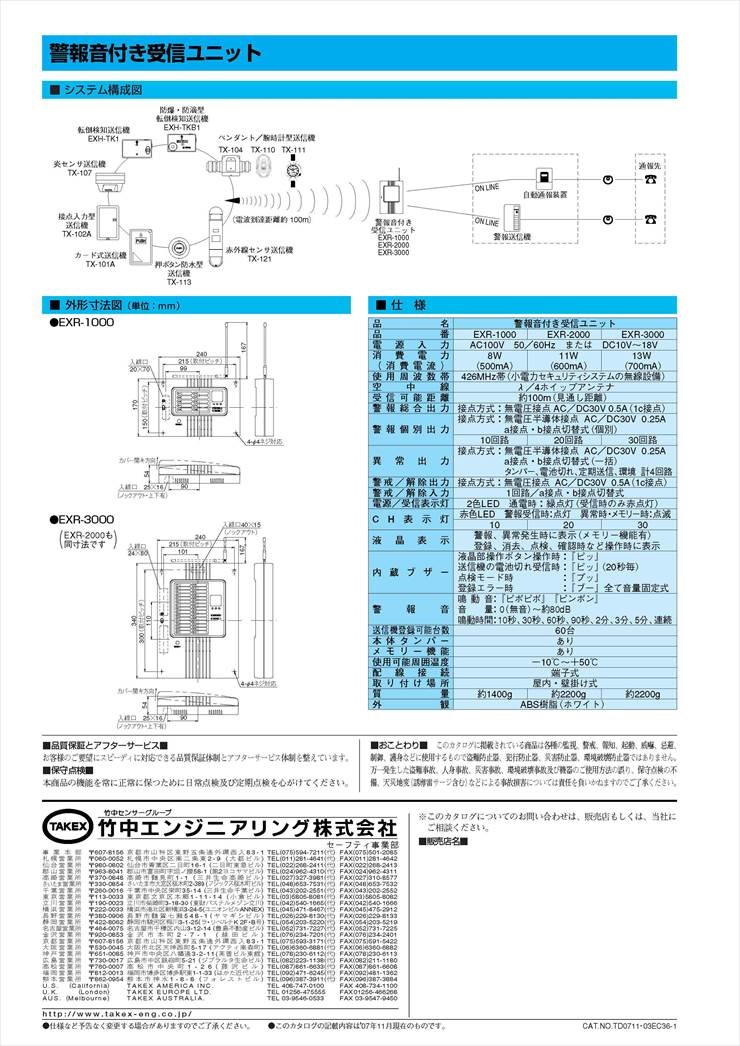

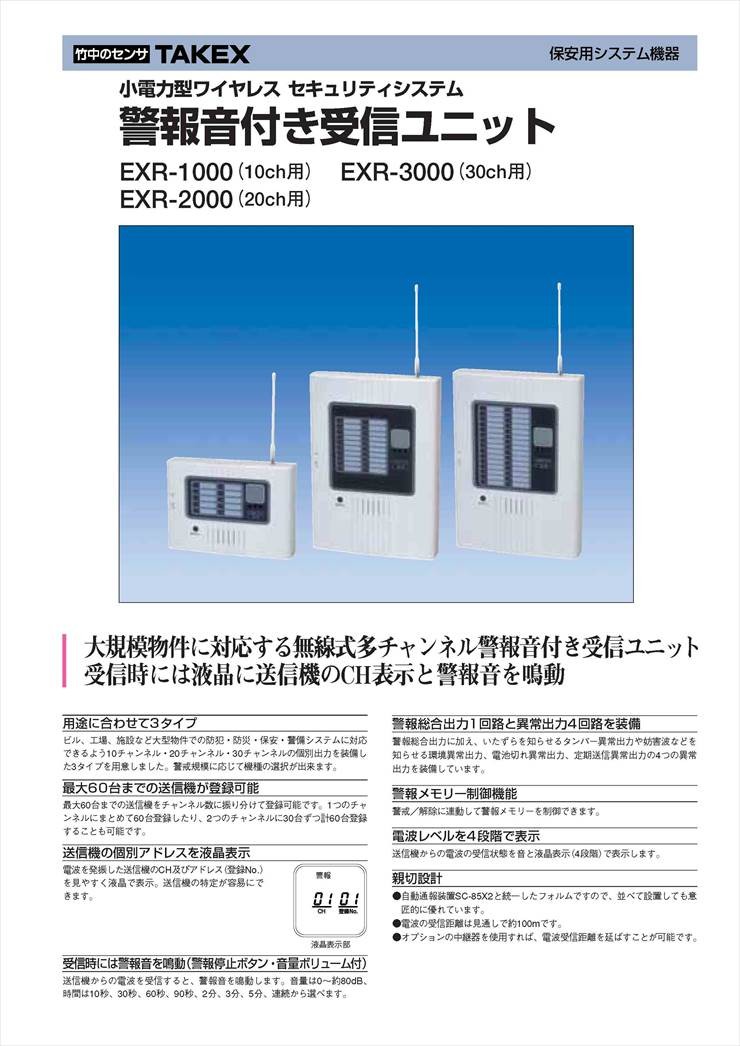

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

大規模工場・ビルの防犯管理
介護施設等のナースコール代替・報知
重要区画の入退室監視とログ連携
外部コントローラを用いた統合警備システム

導入前に確認したいポイント

送信機との間に遮蔽物（特に金属）がないか
電源はAC100VかDC駆動か（併用は故障の原因）
設置予定場所から見通し100m以内か
中継機の導入が必要な距離ではないか

特長

30チャンネル個別出力による高度な識別管理

ビルや工場、施設などの大規模な物件に対応するため、30チャンネルもの個別出力を装備しています。チャンネルごとに送信機を割り当てることで、外部の警備パネルや表示灯と連動させ、どの場所で異常が発生したかを回路レベルで切り分けることが可能です。

最大60台の送信機を柔軟に登録・運用

最大60台までの送信機を登録でき、全チャンネルに分散して登録することも、1つのチャンネルに集約して登録することも可能です。現場の運用形態に合わせた柔軟なセキュリティレイアウトを実現します。

細かな設定が可能な内蔵警報音機能

送信機からの電波を受信すると、最大約80dBの警報音を鳴動させます。音色（ピポピポ／ピンポン）の選択はもちろん、鳴動時間も10秒から連続まで8段階で設定可能。警報停止ボタンや音量ボリュームも備え、現場での即時対応をサポートします。

個別アドレスまで判別可能な液晶表示機能

電波を発信した送信機のチャンネル番号だけでなく、個別の登録番号（アドレス）を見やすく液晶表示します。どの送信機が動作したかを迅速に特定できるため、保守や点検時の効率が飛躍的に向上します。メモリー機能により過去の履歴確認も容易です。

システムの信頼性を高める4つの異常報知

侵入警報だけでなく、システムの健康状態を監視する機能を搭載。「送信機のタンパー異常」「電池切れ」「定期送信の途絶」「環境（妨害波）ノイズ」の4つを個別に判別し、異常出力端子から一括出力します。

電波状況を可視化する4段階レベル表示

送信機からの受信状態を液晶上のアンテナマークと音で4段階表示します。施工時の受信レベル確認が容易になり、中継機が必要なエリアの判断を的確に行えます。

意匠性に配慮したプロフェッショナル設計

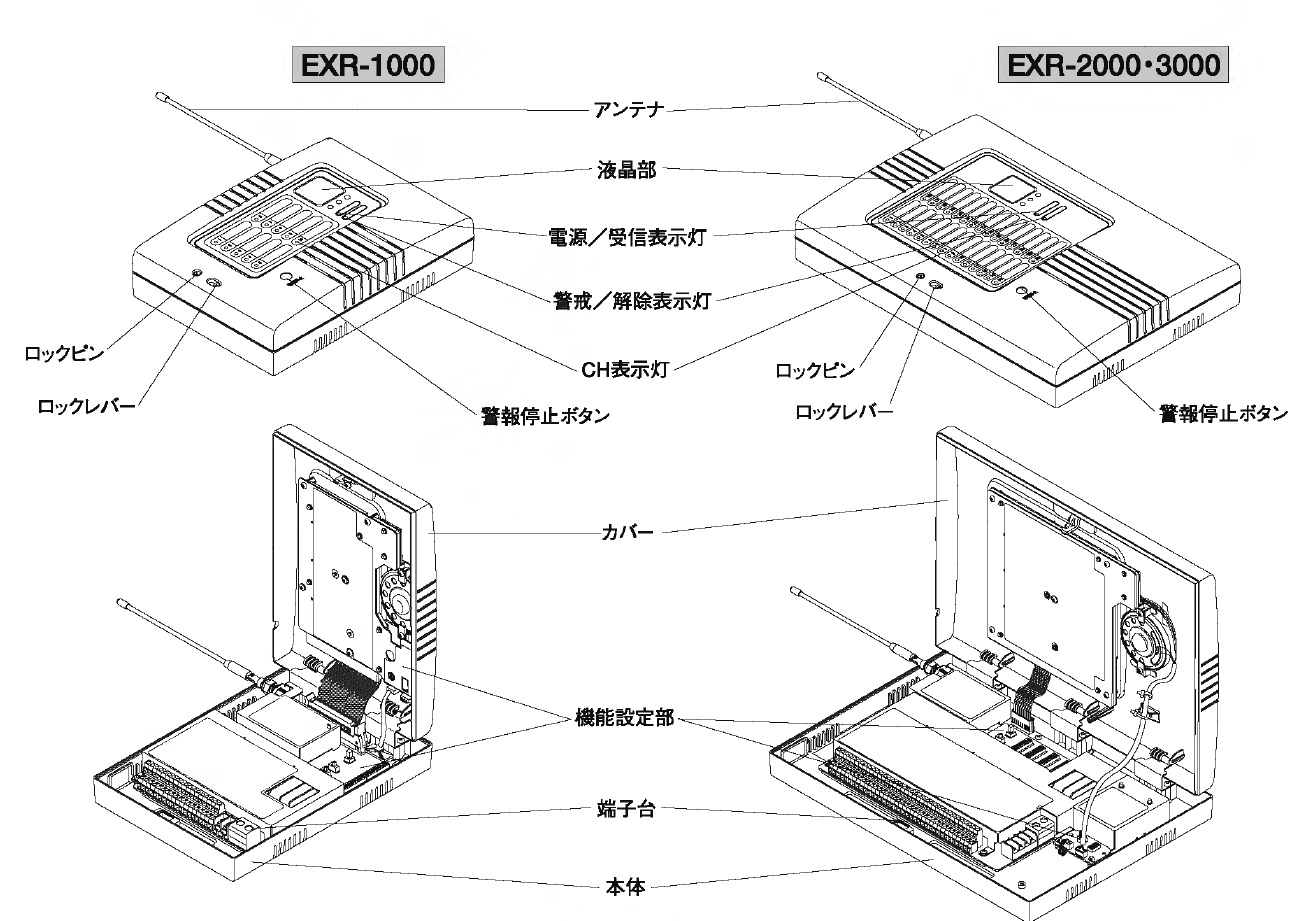

自動通報装置SC-810Xと統一されたフォルムを採用。並べて設置した際も統一感があり、制御室や管理室の意匠を損なわないプロ仕様のデザインです。誤操作を防ぐロックレバー構造も採用しています。

施工を容易にする多端子台構造

AC100V電源の直結に加え、DC10V〜18Vの低電圧駆動にも対応。信号線にはa接点/b接点の切り替えが可能な豊富な出力端子を備えており、あらゆるセキュリティコントローラとの接続に適しています。

    選定時に評価したい強み
    大規模対応： 30回路の個別出力により、大規模施設の拠点別管理を完結。
高い保守性： 液晶表示とLED点滅パターンにより、テスターなしで状態判別が可能。
確実な警報： 最大80dBのブザーと、送信機が復旧するまで止まらない連続鳴動設定。
拡張性： 見通し100mの基本性能に加え、中継機の追加でさらなる広域化に対応。



LED表示パターンの解説

状態	CH表示灯の挙動	備考
警報受信	点灯（赤）	送信機からの警報信号を受信中
異常発生	0.1s点灯 / 0.5s消灯	電池切れ、定期送信異常、タンパー異常
メモリー動作	0.3s点灯 / 0.3s消灯	過去に警報があったことを保持
環境異常（ノイズ）	高速点滅	外部からの妨害電波を検知（60秒継続）

施工・設置ガイド

無線の安定運用のため、金属面への直接取り付けや、金属製ボックス内への収納は避けてください。OA機器や家電からは1m以上離して設置することを推奨します。

確認項目	この製品での考え方・注意点
電源配線	AC100VとDC駆動の併用は絶対禁止です（故障の原因）。
アンテナ設置	付属のホイップアンテナは垂直に立てて使用してください。
登録時の距離	誤登録防止のため、送信機と受信機を1m以内に近づけて作業してください。
接点出力	内部スイッチにより、各CHごとにa接点/b接点の論理切替が可能です。

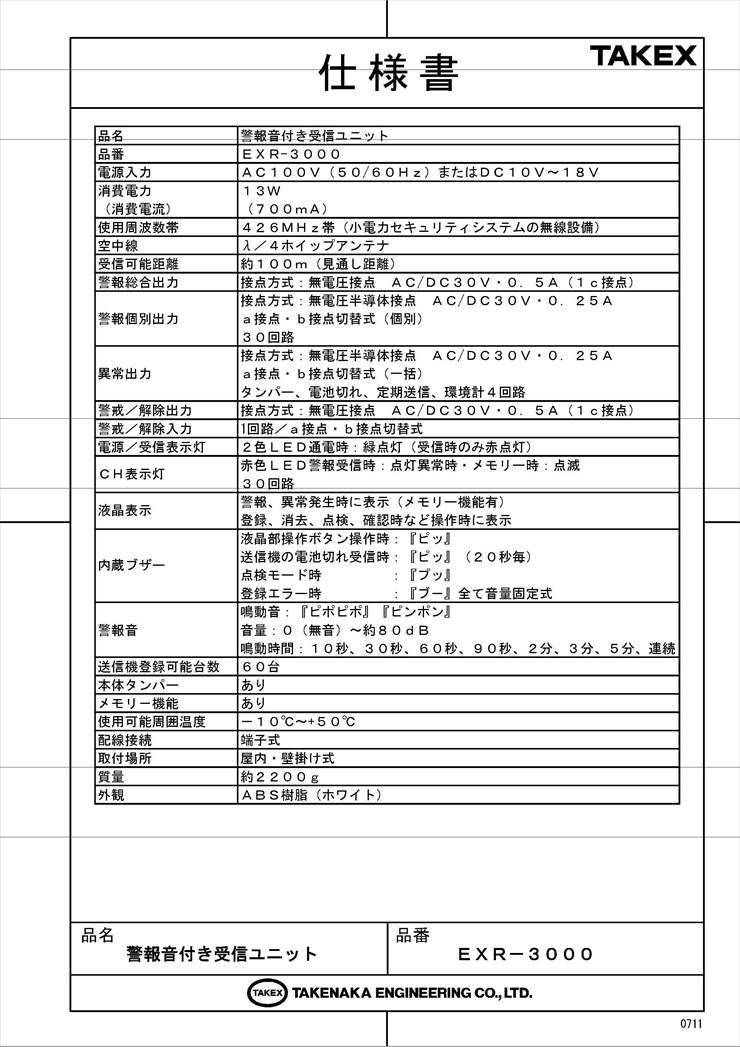

製品仕様

項目	内容
品名	警報音付き受信ユニット
品番	EXR-3000
電源入力	AC100V（50/60Hz）またはDC10V〜18V
消費電力（消費電流）	13W（700mA）
使用周波数帯	426MHz帯（小電力セキュリティシステムの無線設備）
空中線	λ／4ホイップアンテナ
受信可能距離	約100m（見通し距離）
警報総合出力	接点方式：無電圧接点　AC/DC30V・0.5A（1c接点）
警報個別出力	接点方式：無電圧半導体接点　AC/DC30V・0.25A a接点・b接点切替式（個別） 30回路
異常出力	接点方式：無電圧半導体接点　AC/DC30V・0.25A a接点・b接点切替式（一括）タンパー、電池切れ、定期送信、環境計4回路
警戒／解除出力	接点方式：無電圧接点　AC/DC30V・0.5A（1c接点）
警戒／解除入力	1回路／a接点・b接点切替式
電源／受信表示灯	2色LED通電時：緑点灯（受信時のみ赤点灯）
CH表示灯	赤色LED警報受信時：点灯　異常時・メモリー時：点滅 30回路
液晶表示	警報、異常発生時に表示（メモリー機能有）登録、消去、点検、確認時など操作時に表示
内蔵ブザー	操作音、電池切れ警告音（20秒毎）、点検音、登録エラー音など（音量固定）
警報音	鳴動音：『ピポピポ』『ピンポン』音量：0（無音）〜約80dB 鳴動時間：10秒、30秒、60秒、90秒、2分、3分、5分、連続
送信機登録可能台数	60台
本体タンパー	あり
メモリー機能	あり
使用可能周囲温度	－10℃〜＋50℃（結露・氷結なきこと）
配線接続	端子式
取付場所	屋内・壁掛け式
質量	約2200g
外観	樹脂（ホワイト）

FAQ

Q：送信機は何台まで登録できますか？ A：最大60台まで登録可能です。30の各チャンネルに自由に振り分けて登録できます。

Q：受信距離はどのくらいですか？ A：見通し距離で約100mです。ただし、壁や障害物の材質により短くなる場合があります。

Q：受信距離を延ばすことはできますか？ A：別売の中継器（RTX-100-S等）を使用することで、電波到達距離を延長することが可能です。

Q：AC100VとDC12Vの電源を同時に接続してもいいですか？ A：いいえ、併用は絶対に行わないでください。回路破壊の原因となります。

Q：警報音が鳴り止まないのですが、どうすればいいですか？ A：設定が「連続」になっている場合、送信機からの復旧信号を受信するか、本体の警報停止ボタンを押すまで鳴り続けます。

Q：環境異常とはどのような状態ですか？ A：他の電化製品や違法無線などの妨害電波を60秒以上連続して受信した場合に発生する報知です。

Q：定期送信異常とは何ですか？ A：送信機からの生存確認信号が12時間以上途絶えた場合に表示されます。故障や電池切れ、電波遮断の可能性があります。

Q：警報個別出力のa接点とb接点を切り替えるには？ A：本体内部のDIPスイッチ（スイッチB・C・D）でチャンネルごとに切り替えることができます。

Q：送信機の電池交換をしたのに電池切れ表示が消えません。 A：電池交換後、送信機を一度作動させて受信機に信号を送ってください。受信することで異常表示が復旧します。

Q：施工前に電波の強さを確認する方法はありますか？ A：点検モード（登録/消去スイッチを3回押す）を使用すると、受信レベルを液晶のアンテナマークで4段階確認できます。
