コバックス (COVAX) 端末制御器電気錠制御システム RS-485通信多回線対応

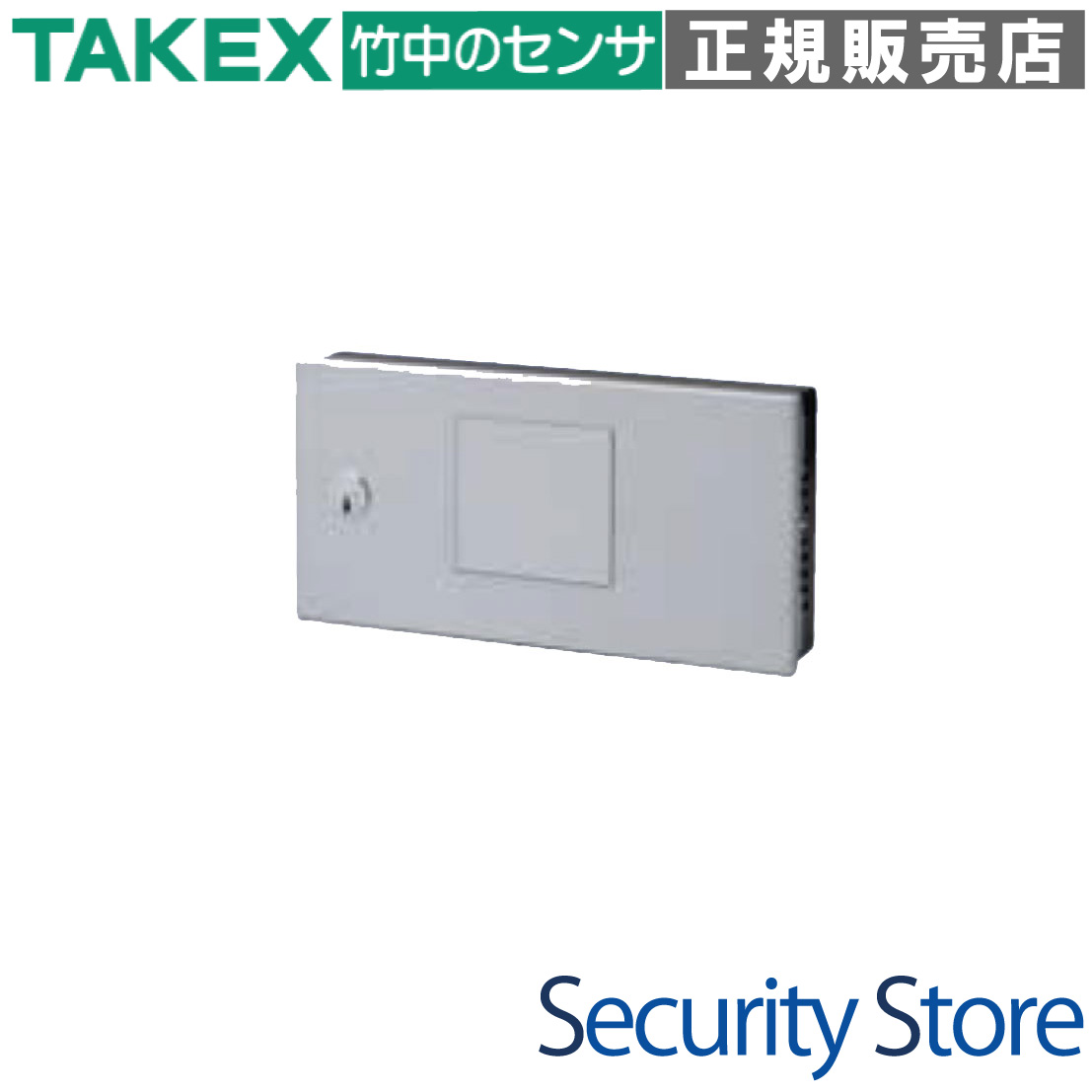

CE-1BKT 端末制御器

CE-1BKTは、大規模なゲート管理を実現する多回線電気錠制御システムの核となるインテリジェントな端末制御器です。主装置とRS-485通信で接続することで、最大50ゲートの中央集中管理を省配線で実現します。

型番： CE-1BKT
製品名： 端末制御器
通信方式： RS-485（マルチドロップ方式）
対応電気錠： モーター錠、通電解錠/施錠型、電磁ロック、自動扉等
設置場所： 屋内壁面（制御盤内対応可）
電源電圧： DC24V（±10%）

資料ダウンロード

仕様書（PDF）外形寸法図（PDF）

この製品が向いている用途

オフィスビル・テナントの入退室管理
病院・福祉施設の複数ゲート一括制御
マンションの共用部・各戸ゲート管理
工場・研究施設のセキュリティエリア管理
多回線操作盤と連携した大規模システム

導入前に確認したいポイント

DC24Vの電源装置が別途必要です
RS-485通信線の総延長は200m以内か
電気錠までの配線は30m以内か
設置場所は結露のない屋内環境か
接続する電気錠の駆動方式の確認

特長

1. 分散制御による高いスケーラビリティ

主装置（CE-1000等）と本端末（CE-1BKT）をRS-485通信ラインでマルチドロップ接続するアーキテクチャを採用。主装置1台に対して最大10台の端末を接続でき、主装置同士のリンクにより最大50ゲートまでシステムを拡張可能です。各端末が独立して制御を行うため、安定した運用を実現します。

2. 多彩な電気錠に対応するユニバーサル設計

ロータリースイッチ（RSW1）を切り替えるだけで、モーター錠、通電時解錠型、通電時施錠型、瞬時通電施解錠型、さらには電磁ロックや自動扉の制御まで、1台のハードウェアで幅広く対応。現場での急な仕様変更にも柔軟に対応できます。

3. 通信方式採用による大幅な省配線化

従来のゲートごとに主装置まで多芯配線を引く方式とは異なり、RS-485通信ライン（シールド付きツイストペア線）1系統で複数のゲート情報を伝送。工事コストの削減と、ノイズ耐性の向上を両立しています。

4. メンテナンス性を高める豊富なLEDインジケーター

基板上に多数のステータスLEDを配置。電気錠の駆動出力、施解錠監視、扉開閉状態、各入力信号の状態をテスターを使わずに目視で即座に確認できます。トラブル発生時の障害切り分けを極めてスムーズに行えます。

5. 高度な異常検知ロジック（こじ開け検知）

「施錠状態であるべき時に、制御信号なしに状態が変化した」場合を異常と判定するインテリジェントな監視機能を搭載。シリンダー操作による正常な解錠と、不正なこじ開けを論理的に判別し、適切なアラーム発報を可能にします。

6. JEM-A端子標準搭載でインターホン連動

住宅用インターホン等と容易に接続できるJEM-A端子（コネクタ式）を装備。インターホン側からの解錠操作や、室内親機へのアンサーバック表示（施錠確認）が容易に構築可能です。

7. 柔軟なタイマー設定と接点論理のカスタマイズ

一時解錠タイマー（最大60秒）や扉開け放し異常タイマー（最大180秒）をDIPスイッチで細かく設定可能。また、各種出力接点はジャンパーピンの差し替えでa接点/b接点をハードウェア的に切り替えられ、フェールセーフの設計が容易です。

8. 施工・設置に配慮した筐体設計

スチール製の堅牢な筐体ながら、重量は約500gと軽量。背面の瓢箪穴を利用した壁面マウントが可能で、上下に入線用の長丸穴（ノックアウト）を配置。現場での入線処理と固定が迅速に行えるよう配慮されています。

    選定時に評価したい強み
    拡張性： 1ゲートから最大50ゲートまで段階的な拡張が可能。
汎用性： 錠前メーカーを問わず主要な電気錠・電磁ロックに1機種で対応。
信頼性： マイクロコントローラによる自律監視と高いノイズ耐性。
保守性： 基板上のLED群により、現場でのステータス把握が容易。



施工・設置ガイド

本機器の動作安定性は、設置環境と配線経路の品質に依存します。以下の基準を遵守してください。

確認項目	この製品での考え方
配線距離（通信）	CPEV-S 0.65mm以上を使用し、総延長200m以内（バス配線必須）
配線距離（電気錠）	電圧降下を防ぐため、端末から電気錠までは30m以内としてください
電源確保	DC24V±10%が必要です。末端での電圧低下に注意してください
環境条件	屋内専用です。直射日光、水濡れ、結露、腐食性ガスを避けてください

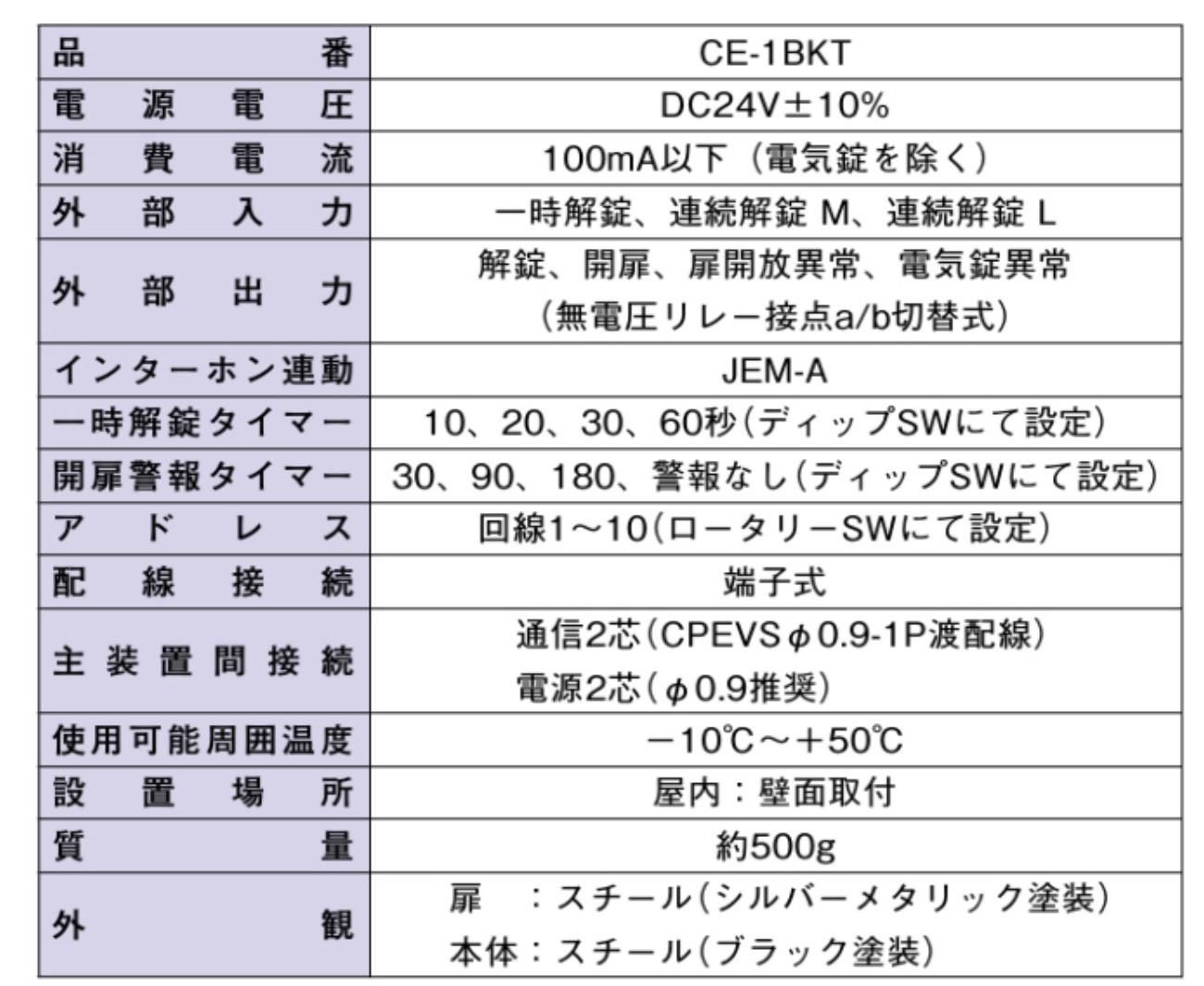

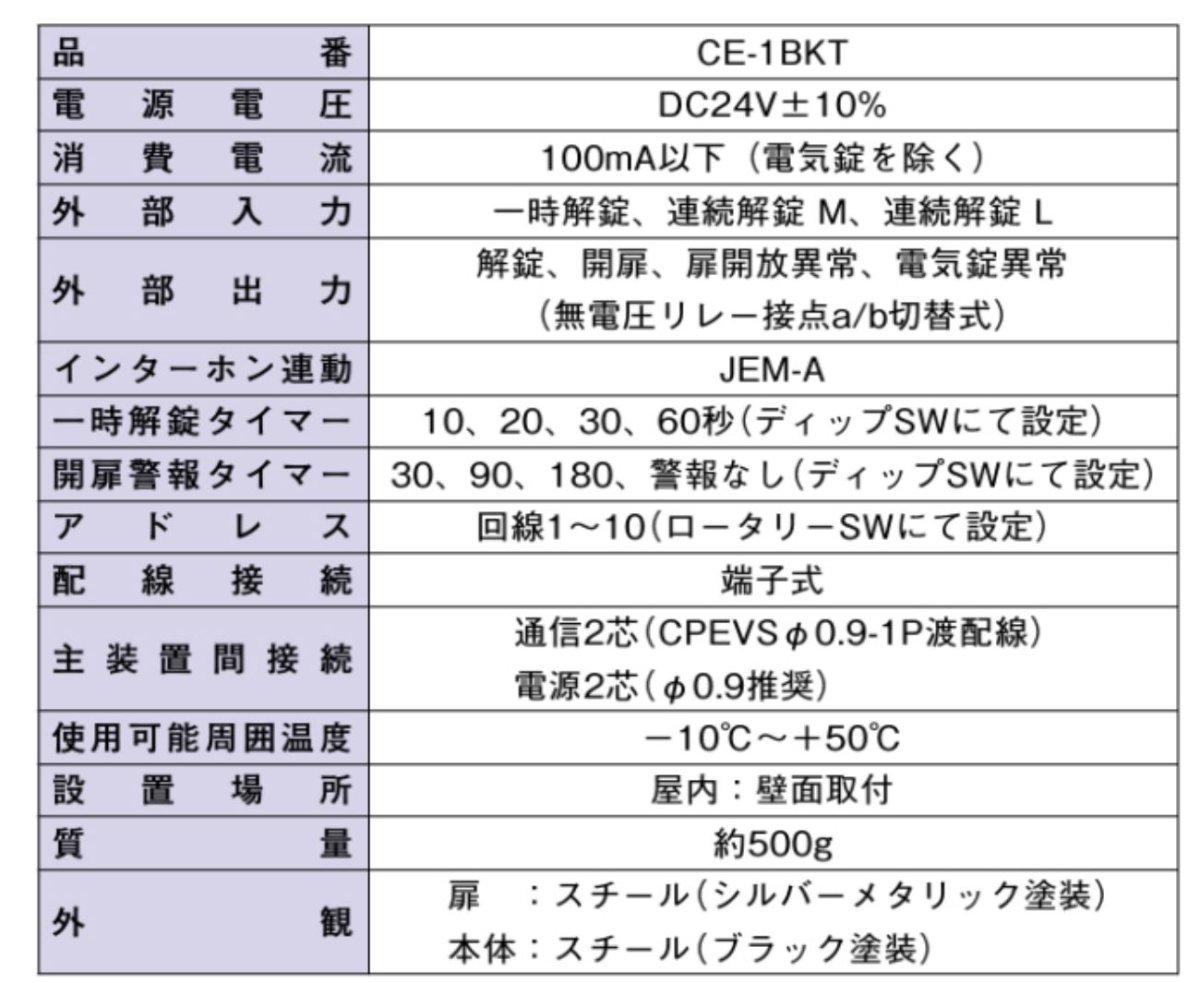

製品仕様

項目	内容
品名 / 品番	端末制御機 / CE-1BKT
電源電圧	DC24V±10%
消費電流	100mA（電気錠を除く）
入力信号	・一時解錠入力：ワンショット（a接点）・連続解錠M入力：トグル動作（a接点）・連続解錠L入力：保持動作（a接点）
出力信号	・解錠出力（解錠時ON）・開扉出力（扉開時ON）・扉開放異常出力（一定時間開放時ON）・電気錠異常出力（こじ開け・故障時ON） ※全出力a/b接点切替可能、DC30V 0.5A
通信	RS-485（10回線操作盤 CE-1000等と通信）アドレス設定：ロータリースイッチ（1ch〜10ch）
一時解錠タイマー	10、20、30、60秒（切替式）
開扉異常タイマー	30、90、180秒、警報なし（切替式）
メンテナンス表示	電源、ソレノイド出力、解錠入力、施錠入力、閉扉入力、端子入力状態、リレー接点出力状態をLED表示
インターホン接続	JEM-A端子（P1-P2:解錠入力 / P3-P4:施錠出力）
使用可能温度	－10℃ 〜＋50℃

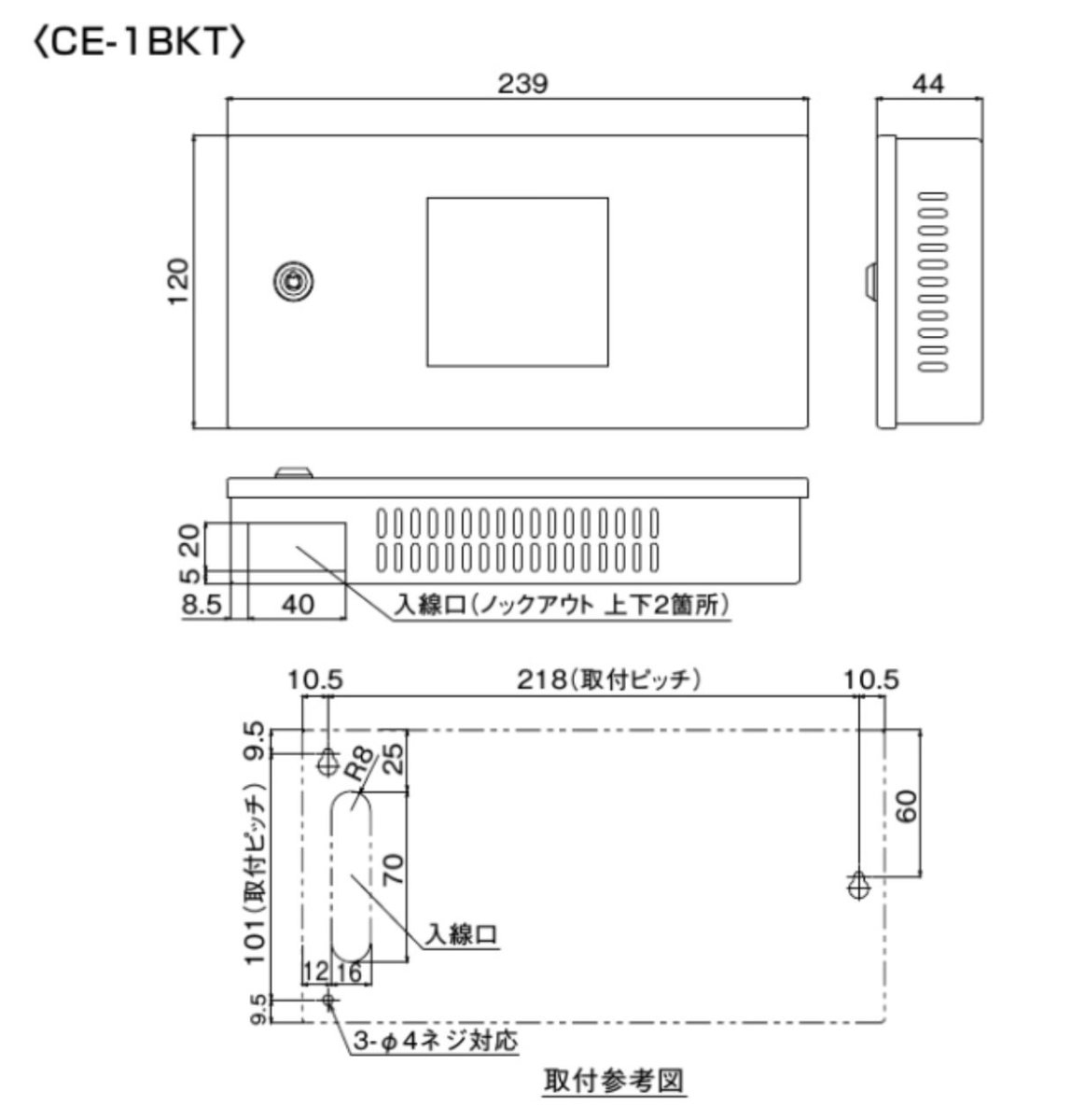

外形寸法	120(H) × 239(W) × 44(D) mm （突起部除く）
重量	約500g
材質 / 仕上げ	スチール製 / 塗装仕上げ（扉：シルバーメタリック、シャーシ：黒）

FAQ

Q：どのような電気錠に対応していますか？ A：主要メーカー（MIWA、GOAL等）のモーター錠、通電時解錠/施錠型、瞬時通電施解錠型、電磁ロック、さらには自動扉の制御に対応しています。

Q：1台の主装置に最大何台まで接続できますか？ A：1台の主装置（CE-1000等）に対して、最大10台の本端末をRS-485ラインで接続可能です。

Q：通信線の仕様を教えてください。 A：CPEV-S（シールド付ツイストペア線）の線径0.65mm〜0.9mmを推奨します。必ずバス配線（デイジーチェーン）で行ってください。

Q：停電時の動作はどうなりますか？ A：本機にバッテリーは内蔵されていません。停電時のゲートの状態は、接続されている電気錠自体の物理仕様（通電時解錠なら施錠など）に依存します。

Q：鍵（シリンダー）で解錠しても異常警報は鳴りませんか？ A：はい。正しい鍵操作による状態変化は、錠前内部のスイッチ遷移により正常な操作として認識されるため、異常発報は行われません。

Q：扉の開け放し警告時間を変更できますか？ A：内部のDIPスイッチにより、30秒、90秒、180秒、または警告なしから選択可能です。

Q：インターホンから解錠操作は可能ですか？ A：標準搭載のJEM-A端子（適合コネクタ：JST製 XHP-4）を使用することで、対応するインターホンとの連動が可能です。

Q：屋外に設置できますか？ A：いいえ、屋内壁面取付専用です。結露の可能性がある場所や屋外での使用は避けてください。

Q：電気錠までの配線距離に制限はありますか？ A：電圧降下による動作不良を防ぐため、端末から電気錠までは30m以内としてください。

Q：動作が不安定になった場合の対処法は？ A：強力な外部ノイズ等の影響を受けた場合、一度電源スイッチを切り、5秒以上待ってから再投入（コールドブート）することでリセットが可能です。
