電気錠制御 10回線 RS-485通信 防犯システム BtoB

CE-1000 10回線電気錠操作盤

CE-1000は、RS-485通信による分散制御テクノロジーを採用した、多回線電気錠管理のフラッグシップ・コントローラーです。1台で10箇所の電気錠を集中制御し、さらに最大5台のカスケード接続により50ゲートまでの大規模拡張に対応します。

  • 型番： CE-1000
  • 製品名： 10回線電気錠操作盤
  • 方式 / カテゴリ： 通信型多回線電気錠制御システム（主装置）
  • 管理回線数： 最大10回線（単体） / 最大50回線（5台拡張時）
  • 通信規格： RS-485規格（端末・主装置間）
  • 電源仕様： AC100V または DC24V（外部供給能力 5.0A）

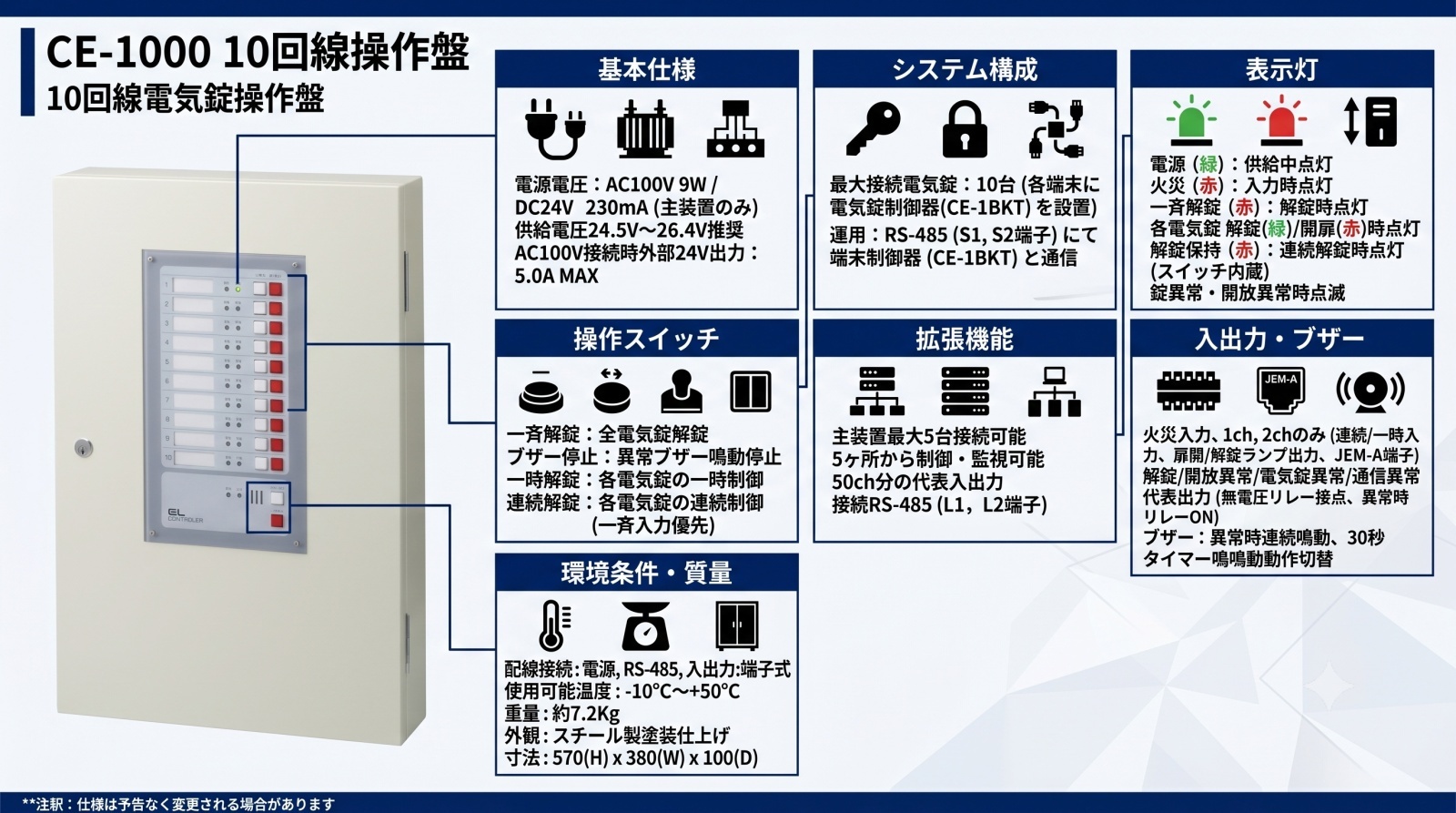

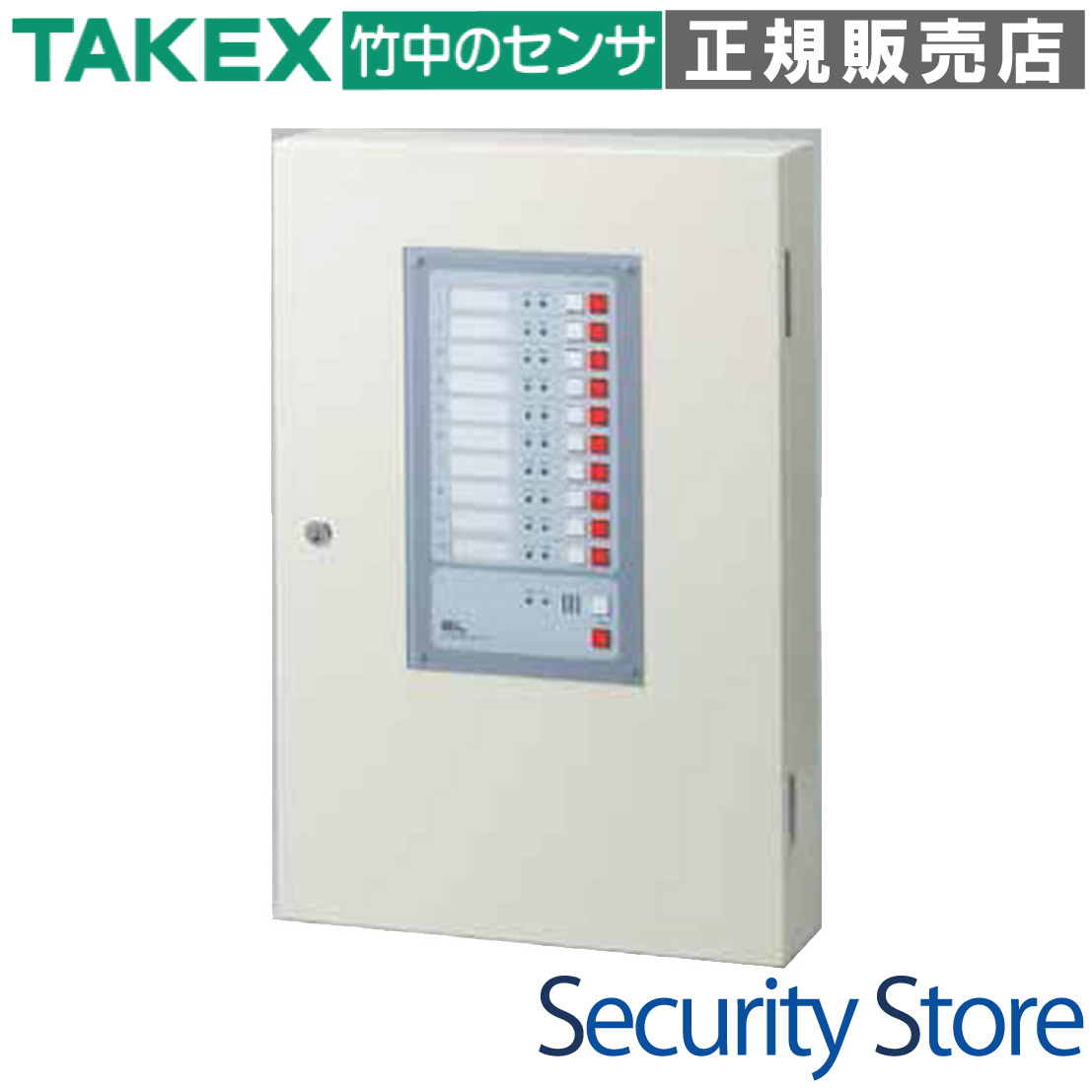

CE-1000 10回線電気錠操作盤 製品画像

資料ダウンロード

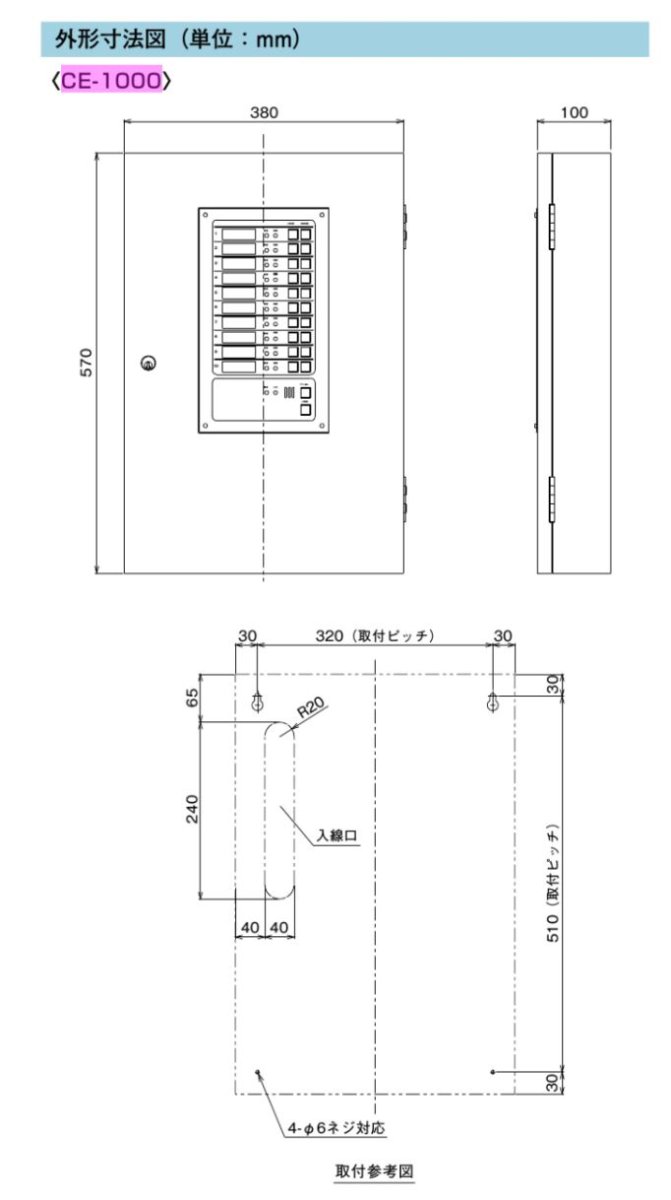

仕様書（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 中・大規模オフィスビルの通用口管理
  • 商業施設・物流倉庫の複数ゲート集中制御
  • 病院や研究施設の入退室制限エリア
  • 既存の電気錠システムからの省配線リニューアル

導入前に確認したいポイント

  • 端末側には別途「CE-1BKT」が必要となります
  • 通信線にはシールド付きツイストペア線(CPEV-S)を推奨
  • AC100V直結時は第3種接地(FG)が必要です
  • 停電時のバックアップが必要な場合はUPSを検討ください

特長

RS-485通信による劇的な配線コストの削減

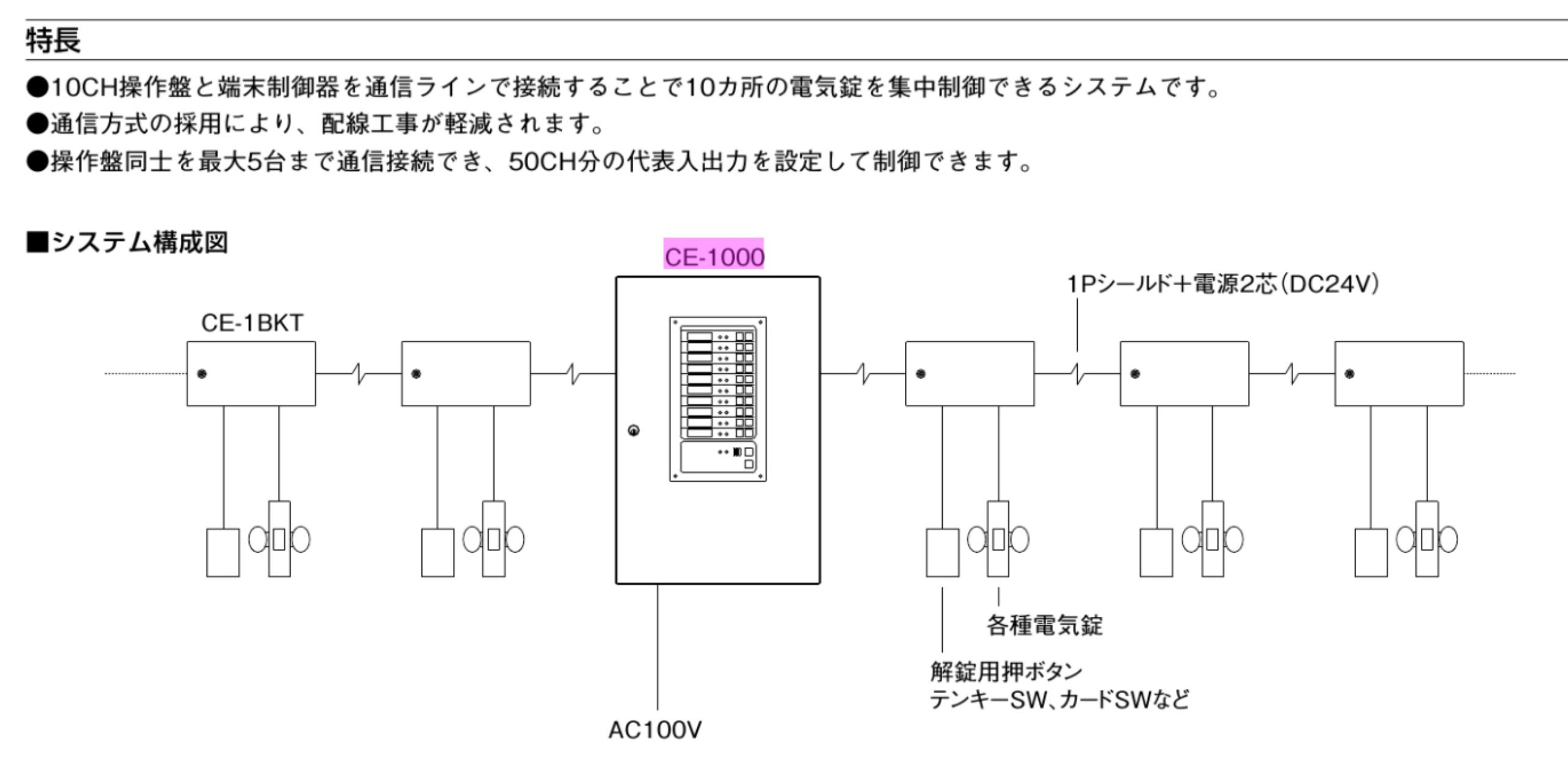

操作盤と各ゲートの端末制御器間を産業用通信規格「RS-485」で接続します。従来の1対1配線方式と比較して、幹線を一本にまとめることができるバス型配線（送り配線）が可能なため、施工時の配線工数を大幅に削減し、材料コストの抑制にも貢献します。

最大50ゲートまで集中管理できる圧倒的なスケーラビリティ

CE-1000単独で10ゲートの管理が可能ですが、主装置間通信を利用することで最大5台までのカスケード接続に対応します。最大50ゲートの状態を一箇所で集中監視・操作できるようになり、大規模な施設管理においても柔軟なシステム設計を可能にします。

一目で状況を把握できる視認性に優れたフロントパネル

各回線ごとに「解錠（緑）」「開扉（赤）」「連続解錠（赤）」のLEDインジケーターを配置。盤を開けることなく、どのゲートが開いているか、異常が発生していないかを瞬時に判別できます。また、名称記入銘板を備えており、現場に合わせた管理名を表示可能です。

火災報知器連動による一斉解錠機能を標準装備

火災報知設備等からの無電圧接点信号（火災信号）を受け取ることで、システム管理下の全電気錠を即座に一斉解錠する機能を搭載しています。災害時の避難経路確保という、BtoBセキュリティにおける必須要件を確実に満たします。

高度な自己診断・異常検知ロジックの内蔵

単なるスイッチングだけでなく、「扉開け放し」「こじ開け」「電気錠の故障（デッドボルト動作不良）」「通信異常」を常に監視。異常発生時にはブザー鳴動とLED点滅、さらに代表接点出力によって外部の警備システムや上位管理サーバーへ通知を行います。

現場に合わせた柔軟な接点カスタマイズ

解錠代表、開放代表、錠異常代表、通信異常出力の各接点は、内部のジャンパーピン設定によりA接点（N.O.）/ B接点（N.C.）の切り替えが可能です。接続先となる警備盤や制御装置の仕様に合わせた、最適なインターフェースを提供します。

1ch・2ch限定の外部入力・JEM-A端子サポート

第1・第2回線については、外部のカードリーダーやテンキー、スケジュールタイマーを直接接続できる個別操作入出力を備えています。また、家庭用インターホン等で用いられるJEM-A端子規格にも対応しており、多様な外部機器との統合が容易です。

メンテナンス性を追求した設計と堅牢なスチール筐体

長期間の安定運用を支えるため、耐ノイズ性に優れた回路設計と堅牢なスチール製筐体を採用。基板上にはアドレス設定用のDIPスイッチや、マイコン暴走を防ぐ保護回路を備えており、プロの施工現場での扱いやすさと信頼性を両立しています。

選定時に評価したい強み

  • 省施工性： RS-485バス型配線により、長距離（最大200m）かつ少配線での構築が可能。
  • 拡張性： 10chから50chまで、必要に応じて主装置を増設できるスケーラビリティ。
  • 安全性： 火災連動、こじ開け検知、扉開け放し監視など充実のフェイルセーフ機能。
  • 汎用性： 多彩な電気錠種（通電解錠/施錠、モーター錠）を端末側で吸収し、統合管理。

施工・設置ガイド

本機は壁面取付専用の屋内用機器です。安定した動作を確保するため、以下の施工条件を厳守してください。

確認項目 この製品での考え方
配線方式 RS-485によるバス型（一筆書き）配線を行ってください。スター配線は不可です。
推奨電線（通信） CPEV-S（シールド付きツイストペア線）Φ0.65〜0.9をご使用ください。
接地（アース） シールド線はシステム全体で1箇所のみ「G」端子に設置し、グラウンドループを避けてください。
ノイズ対策 強電線（AC200V/100V）とは30cm以上離して並走させないようにしてください。

製品仕様

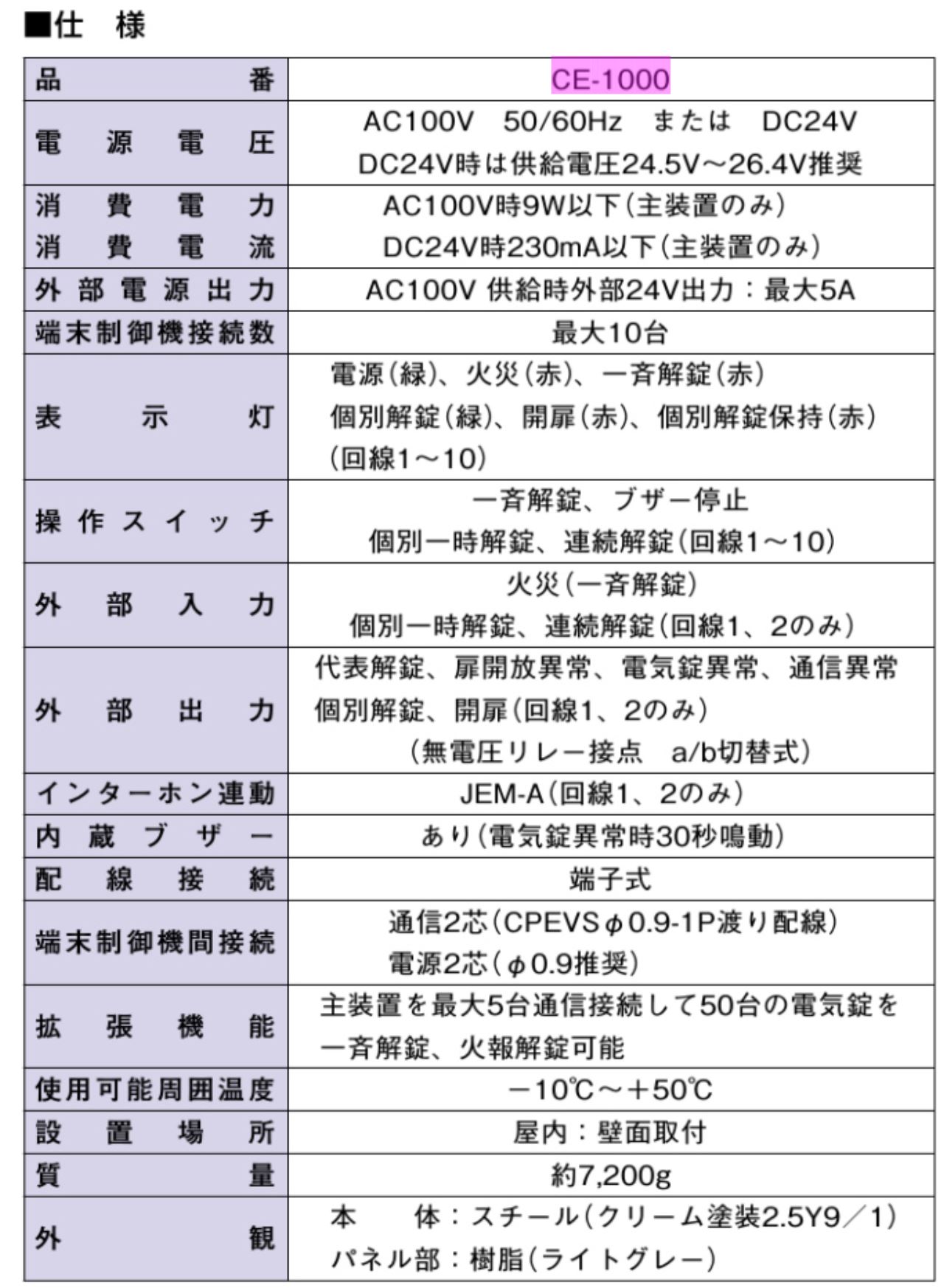

項目 内容
品番 CE-1000
品名 10回線電気錠操作盤
電源電圧 AC100V (±10V 50〜60Hz) または DC24.5V〜26.4V
消費電力 AC100V時：最大 9W（主装置のみ）
外部供給電流能力 最大 5.0A（AC100V接続時のDC24V出力能力）
最大接続電気錠台数 10台（※各電気錠側に別途 CE-1BKT が必要）
通信方式 RS-485 (端末接続用：S1, S2端子 / 主装置間接続用：L1, L2端子)
表示灯 電源(緑)、火災(赤)、一斉解錠(赤)、解錠(緑)、開扉(赤)、解錠保持/異常(赤点灯/点滅)
操作スイッチ 一斉解錠、ブザー停止、一時解錠(各回線)、連続解錠(各回線)
拡張機能 主装置最大5台接続可能（最大50回線管理）
代表出力接点 解錠代表、開放異常代表、錠異常代表、通信異常代表（無電圧リレー接点、A/B接点切替可）
入力端子 火災（一斉解錠）入力（無電圧接点）
1ch/2ch専用端子 連続解錠入力、一時解錠入力、扉開出力、解錠ランプ出力、JEM-A端子
ブザー機能 異常時に鳴動（30秒タイマー または 連続鳴動 切替可能）
使用可能周囲温度 -10℃ 〜 +50℃（結露なきこと）
外形寸法 W380 × H570 × D100 mm (突起部除く)
重量 約 7.2kg
材質・色 スチール製 塗装仕上げ（クリーム色 2.5Y9/1相当）

FAQ

Q：この操作盤1台で電気錠を直接駆動できますか？ A：いいえ、各電気錠側には別売の端末制御器「CE-1BKT」を設置する必要があります。本機（CE-1000）はその端末を集中管理するための主装置です。
Q：最大で何メートルまで配線可能ですか？ A：主装置から最も遠い端末までの通信距離は、推奨電線（CPEV-S Φ0.9）使用時で最大200m以内となります。
Q：停電した時はどうなりますか？ A：本機にはバッテリーバックアップがありません。停電時は給電が止まるため、接続されている電気錠の種類（通電時解錠/通電時施錠）に応じた状態になります。バックアップが必要な場合は、外部UPSをご利用ください。
Q：主装置を5台繋いだ場合、代表接点はどうなりますか？ A：5台をカスケード接続した場合、システム全体（50ch分）の状態をまとめた代表入出力として機能させることができます。
Q：赤いLEDが点滅していますが、故障でしょうか？ A：連続解錠ボタンのLEDが点滅している場合、「扉の開け放し異常」または「電気錠のこじ開け・故障（デッドボルト未挿入）」が発生しています。扉の状態と、端末側の設定を確認してください。
Q：火災信号が入った際、信号が復旧したら自動で施錠されますか？ A：はい、火災信号が解除され、扉が物理的に閉まっていれば、自動的に施錠状態に戻ります。
Q：RS-485の配線に極性はありますか？ A：はい、S1/S2（およびL1/L2）には極性があります。全ての端末・主装置で極性を揃えて接続してください。
Q：1ch/2ch以外の回線に外部カードリーダーを付けたい場合は？ A：3ch以降に外部機器を接続する場合は、各ゲート側の端末制御器（CE-1BKT）にある入力端子に直接接続してください。
Q：ブザー音を一時的に止めることはできますか？ A：フロントパネルの「ブザー停止」ボタンを押すことで、鳴動を停止できます。
Q：マイコンがフリーズしたような挙動の場合の対処法は？ A：一度電源スイッチを切り、基板上のコンデンサを放電させるため「5秒以上」待ってから再投入してください。
