屋外用ハウジング TAKEX 竹中エンジニアリング [CH-1740FDH]

屋外用ハウジング TAKEX 竹中エンジニアリング [CH-1740FDH]

販売価格: 会員のみ販売

商品詳細

屋外用 防雨防滴型 ロングタイプ AC100V仕様 環境対策機能付

CH-1740FDH 屋外用ハウジング

CH-1740FDHは、大型の電動ズームレンズを装着したボックス型カメラの収容に最適なロングタイプの屋外用ハウジングです。AC100V直結仕様に加え、ヒーター・ファン・デフロスターを標準装備しており、寒冷地や多湿環境下でもカメラの安定稼働を強力にサポートします。

  • 型番： CH-1740FDH
  • 製品名： 屋外用ハウジング（ロングタイプ）
  • カテゴリ： 防犯カメラ周辺機器 / 屋外保護筐体
  • 主な用途： 電動ズームレンズ搭載カメラの屋外設置、寒冷地・湿害対策
  • 対応環境： 屋外（防雨防滴型）
  • 電源： AC100V 50/60Hz
CH-1740FDH 屋外用ハウジング

資料ダウンロード

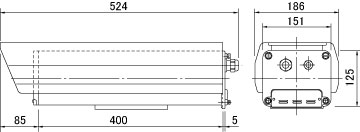

外形寸法図（GIF）

この製品が向いている用途

  • 大型の電動ズームレンズを使用する遠隔監視
  • 冬期の凍結やレンズの曇りが懸念される寒冷地
  • 梅雨時期や多湿な環境でのレンズ結露防止
  • 工場や港湾施設など、堅牢性が求められる屋外環境

導入前に確認したいポイント

  • 取付面の耐荷重（カメラ含め約5〜6kg以上の想定が必要）
  • 設置場所へのAC100V電源供給の可否
  • カメラ・レンズの合計全長が収容可能か（全長524mm）
  • 対応する取付用ブラケットの選定

特長

電動ズームレンズ対応のロングボディ

全長524mmのロングタイプ設計を採用しており、標準的なハウジングには収まりきらない大型の電動ズームレンズや、長焦点レンズを装着したボックス型カメラを余裕を持って収容可能です。プロフェッショナルな監視ニーズに対応します。

ヒーター・ファン・デフロスターを標準装備

内部の温度変化や湿度によるレンズの曇りを防ぐ「デフロスター」、内部温度を一定に保つための「ファン」および「ヒーター」を全て搭載。氷点下の環境から高温多湿な夏場まで、1年を通じてカメラの視界をクリアに保ちます。

施工性の高いAC100V直結仕様

電源はAC100V（50/60Hz）仕様となっており、別途低電圧用のアダプタを用意することなく現場の商用電源から直接供給が可能です。ハウジング内部の環境制御回路もこの電源で駆動するため、配線設計がシンプルになります。

アルミ押出し材による高剛性筐体

本体部には耐久性に優れたアルミ押出し材を採用。アルマイト処理後にクリアー塗装を施すことで、屋外の過酷な天候下でも腐食を抑え、長期間にわたって内部の精密機器を確実に保護します。

防雨防滴構造で確実な屋外運用

屋外設置を前提とした防雨防滴型設計です。背面のケーブル導入部には適切な通線処理が施せる構造となっており、雨水の侵入を防ぎながら安全に配線を行うことができます。前面のサンシールドは日差しによる温度上昇も抑制します。

メンテナンス性を考慮した内部設計

ヒーターやファンの動作状態を確認しやすい設計となっており、設置後のメンテナンスや点検作業を円滑に行えます。重量は約4,500gと堅牢で、プロ仕様の施工現場において信頼性の高い選択肢となります。

選定時に評価したい強み

  • 抜群の収容力： 大型ズームレンズも収まる余裕のロングスペース。
  • オールインワン環境対策： 寒冷地・湿害対策機能が全て標準装備。
  • 高耐久仕上げ： アルミ押出し材＋アルマイト塗装による長期運用耐性。
  • 直接電源供給： AC100V駆動により、現場での電源確保が容易。

施工・設置ガイド

CH-1740FDHの設置においては、重量と電源供給に関する事前の計画が重要です。以下のガイドに沿って施工を行ってください。

確認項目 この製品での考え方
取付強度 本体のみで4.5kgあるため、カメラ含め十分な耐荷重を持つブラケット・取付面を確保してください。
電源配線 AC100Vを直接導入します。防水ジャンクションボックスや電線管を用いた確実な防水施工が必要です。
防水処理 背面のケーブル導入部（ブッシング）を確実に締め付け、隙間が生じないように処理してください。
動作確認 設置後、ヒーター・ファン・デフロスターが正常に通電動作することを確認してください。

製品仕様

項目 内容
品名 屋外用ハウジング
品番 CH-1740FDH
材質 アルミ押出し材（本体部）
仕上げ アルマイト後クリアー塗装
質量 約4,500g（4.5kg）※カメラ含まず
電源 AC100V 50/60Hz
消費電力 26.5W
タイプ ロングタイプ（電動ズームレンズ対応）
装備機能 ヒーター、ファン、デフロスター
構造 屋外用防雨防滴型

FAQ

Q：電動ズームレンズ以外のカメラでも使用できますか？ A：はい、可能です。ロングタイプのためスペースに余裕があり、通常の固定焦点レンズを装着したボックス型カメラも問題なく収容できます。
Q：ヒーターやファンに別途電源は必要ですか？ A：いいえ、必要ありません。ハウジングに供給するAC100V電源から内部回路を通じて給電されます。
Q：寒冷地での使用は可能ですか？ A：可能です。ヒーターとデフロスターを装備しているため、レンズの凍結や曇りを抑え、寒冷地でも安定して運用いただけます。
Q：取付用のブラケットは付属していますか？ A：本製品にブラケットは含まれておりません。設置環境（壁面、ポールなど）に合わせて、別途対応するブラケットをお求めください。
Q：重さが4.5kgありますが、どのような場所に設置すべきですか？ A：コンクリート壁や強固な支柱など、十分な強度がある場所を選定してください。カメラ重量を合わせると5kgを超えるため、耐荷重設計が重要です。
Q：サンシールド（日よけ）の長さは調整できますか？ A：前面に約85mm突出した構造となっており、直射日光による温度上昇を抑える設計です。可動範囲については詳細図面をご確認ください。
Q：DC12VやPoEでの駆動は可能ですか？ A：本モデル（CH-1740FDH）はAC100V専用仕様です。DC駆動やPoE駆動には対応しておりませんので、電源計画にご注意ください。
Q：メンテナンスの頻度はどのくらいですか？ A：設置環境によりますが、半年に一度程度、前面ガラスの汚れ清掃や、ファン・ヒーターの動作チェックを行うことを推奨します。
Q：内部の有効スペース（有効寸法）を教えてください。 A：外形全長は524mmですが、内部にはヒーター等の部品があるため、詳細な有効寸法については外形寸法図をご確認いただくか、現物での確認を推奨します。
Q：屋外での配線時、防水処理で気をつける点は？ A：背面の通線口を確実に締めることはもちろん、電線管からの雨水浸入を防ぐため、配線の下側に「水抜き用のたわみ」を設ける等の施工が有効です。
