屋外用ハウジング TAKEX 竹中エンジニアリング [CH-1740FDHW]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

屋外用ハウジング防雨防滴型ワイパー搭載電動ズーム対応 AC100V

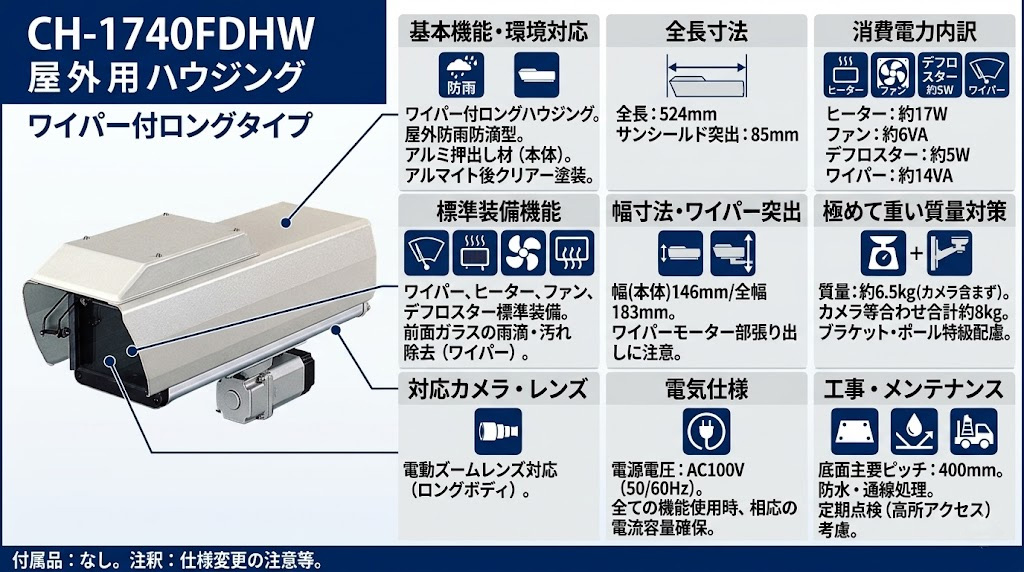

CH-1740FDHW 屋外用ハウジング（ワイパー・ロングタイプ）

CH-1740FDHWは、過酷な屋外環境下でも監視カメラを確実に保護する、高機能なロングタイプ屋外ハウジングです。ワイパー、ヒーター、ファン、デフロスターをフル装備し、電動ズームレンズ搭載の大型カメラにも対応。寒冷地や降雨の多い場所での安定運用に最適です。

型番： CH-1740FDHW
製品名： 屋外用ハウジング（ワイパー付・ロングタイプ）
対応電源： AC100V (50/60Hz)
主な装備： ワイパー、ヒーター、ファン、デフロスター
筐体材質： アルミ押出し材（アルマイト後クリアー塗装）
質量： 約6,500g（カメラ・レンズ含まず）

資料ダウンロード

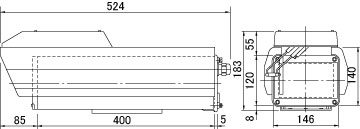

外形寸法図（GIF）

この製品が向いている用途

雨天時でもクリアな視界が必要な場所
塩害や腐食が懸念される沿岸部・屋外施設
大型の電動ズームレンズを使用する遠隔監視
寒冷地や霧が発生しやすい環境

導入前に確認したいポイント

取付面の強度は十分か（総重量約8kg想定）
ワイパー可動部のクリアランス（幅183mm）
AC100V電源の配線容量
設置高所へのメンテナンスアクセス性

特長

1. オールインワンの環境対策装備

前面ガラスの雨滴や汚れを除去する「ワイパー」、寒冷地での凍結を防ぐ「ヒーター」、内部温度を適正に保つ「ファン」、そしてガラスの曇りを抑える「デフロスター」を標準装備。季節や天候を問わず、常に最適な撮影コンディションを維持します。

2. 電動ズームレンズ対応のロングボディ設計

全長524mm（サンシールド含む）のロング筐体を採用しており、標準的なハウジングには収まりきらない大型の電動ズームレンズや高性能ネットワークカメラの収納が可能です。プロフェッショナルな監視システム構築に不可欠な余裕のある設計です。

3. 耐食性に優れたアルミ押出し材の採用

本体部には耐久性の高いアルミ押出し材を使用。表面にはアルマイト処理後にクリアー塗装を施しており、屋外の過酷な気象条件下でも腐食を抑え、長期にわたって美観と強度を保ちます。

4. 前面ガラスの視認性を確保するワイパーユニット

前面ガラスには専用ワイパーを搭載。遠隔地からの操作や定期的な動作により、雨天時の視界不良を即座に解消します。レンズ越しの映像が水滴で乱れるのを防ぎ、証拠能力の高い鮮明な映像記録をサポートします。

5. 結露・曇り対策のデフロスター機能

温度差による前面ガラスの曇りを防ぐデフロスターを内蔵しています。早朝や降雨後の湿度変化が激しいタイミングでも、レンズ前の視界をクリアに保ち、監視の空白時間を作りません。

6. AC100V直結による安定した電力供給

電源はAC100V仕様となっており、商用電源から直接受電が可能です。ワイパー駆動やヒーターなど、消費電力の大きい各デバイスに対しても安定した電力を供給し、確実な動作を保証します。

7. 施工性を考慮したサンシールド設計

直射日光による内部温度の上昇を抑制するサンシールドを装備。前端から85mm突出させることで、レンズへの直射日光の差し込みを軽減し、フレアやゴーストの発生を抑える効果も発揮します。

    選定時に評価したい強み
    フルスペック装備： ワイパー・ヒーター・ファンが揃っており、追加オプションの検討が不要。
堅牢な筐体： アルミ押出し材による高い剛性と、クリア塗装による耐候性。
大型機材対応： ロングタイプのため、高性能な望遠ズームレンズも余裕を持って収納可能。
長期運用の信頼性： シンプルかつ堅牢な内部構造により、メンテナンス負荷を軽減。



施工・設置ガイド

CH-1740FDHWの設置には、その重量（約6.5kg＋カメラ）に耐えうる強固な基盤が必要です。以下のポイントに留意して施工を行ってください。

確認項目	この製品での考え方
取付強度の確保	カメラ・レンズを含めると約8kgに達します。耐荷重に余裕のあるヘビーデューティー用ブラケットと、強固な壁面・ポールを選定してください。
設置スペース	側面にワイパーモーターが張り出しているため、全幅183mmを考慮したクリアランスが必要です。
防水処理	背面の配線導入部は、電源線・信号線の通線後に、コーキング等で確実な防水処理を行ってください。
メンテナンス	ワイパーゴムは消耗品です。定期的な点検・交換ができるよう、作業足場の確保や高所作業車のアクセスを考慮してください。

製品仕様

項目	内容
品名	屋外用ハウジング
品番	CH-1740FDHW
材質	アルミ押出し材（本体部）
外観処理	アルマイト後クリアー塗装（本体部）
質量	約6,500g（約6.5kg）
電源電圧	AC100V 50/60Hz
消費電力（ヒーター）	約17W
消費電力（ファン）	約6VA
消費電力（デフロスター）	約5W
消費電力（ワイパー）	約14VA
全長寸法	524mm
最大幅（モーター部含）	183mm
全高	140mm

FAQ

Q：カメラとレンズを含めた総重量はどのくらいになりますか？ A：本製品単体で約6.5kgあります。搭載するカメラと大型レンズを合わせると合計で約7.5kg〜8.5kg程度になることが多いため、非常に強固な設置面とブラケットが必要です。

Q：ワイパーのゴムは交換可能ですか？ A：はい、可能です。摩耗による拭き取り性能の低下を防ぐため、定期的な点検と交換を推奨しています。

Q：寒冷地での使用は可能ですか？ A：可能です。ヒーターとデフロスターを標準装備しているため、ガラスの凍結や曇りを抑えて運用できます。

Q：電源はどのように供給しますか？ A：AC100Vの商用電源を直接供給して使用します。内蔵のワイパー、ヒーター、ファン等はすべてこの電源で作動します。

Q：どのくらいのサイズのレンズまで収納できますか？ A：ロングボディ設計のため、一般的な電動ズームレンズであれば十分に収納可能です。具体的な有効内寸については外形寸法図をご確認ください。

Q：ワイパーの操作はどのように行いますか？ A：基本的には外部制御機器からの信号、あるいは電源のON/OFF等で制御します。システムの設計に合わせて配線を行ってください。

Q：塩害地域でも使用できますか？ A：アルミ押出し材にアルマイト処理とクリアー塗装を施しているため耐食性は高いですが、極端に波しぶきがかかるような場所では定期的な清掃を行ってください。

Q：サンシールドは取り外し可能ですか？ A：はい、取付構造上、メンテナンス時などにスライドや取り外しが可能ですが、屋外設置時は温度上昇抑制のため必ず装着してご使用ください。

Q：デフロスターは常に動作していますか？ A：内部のサーモスタット等による制御が行われる仕様ですが、詳細な動作条件は配線仕様に基づきます。

Q：取付用のブラケットは付属していますか？ A：本製品はハウジング単体です。設置環境（壁面、ポール、天井など）に合わせて、本製品の重量に対応した専用ブラケットを別途選定してください。
