TAKEX ハウジング用雲台ステンレス製高耐荷重25kg 屋外対応

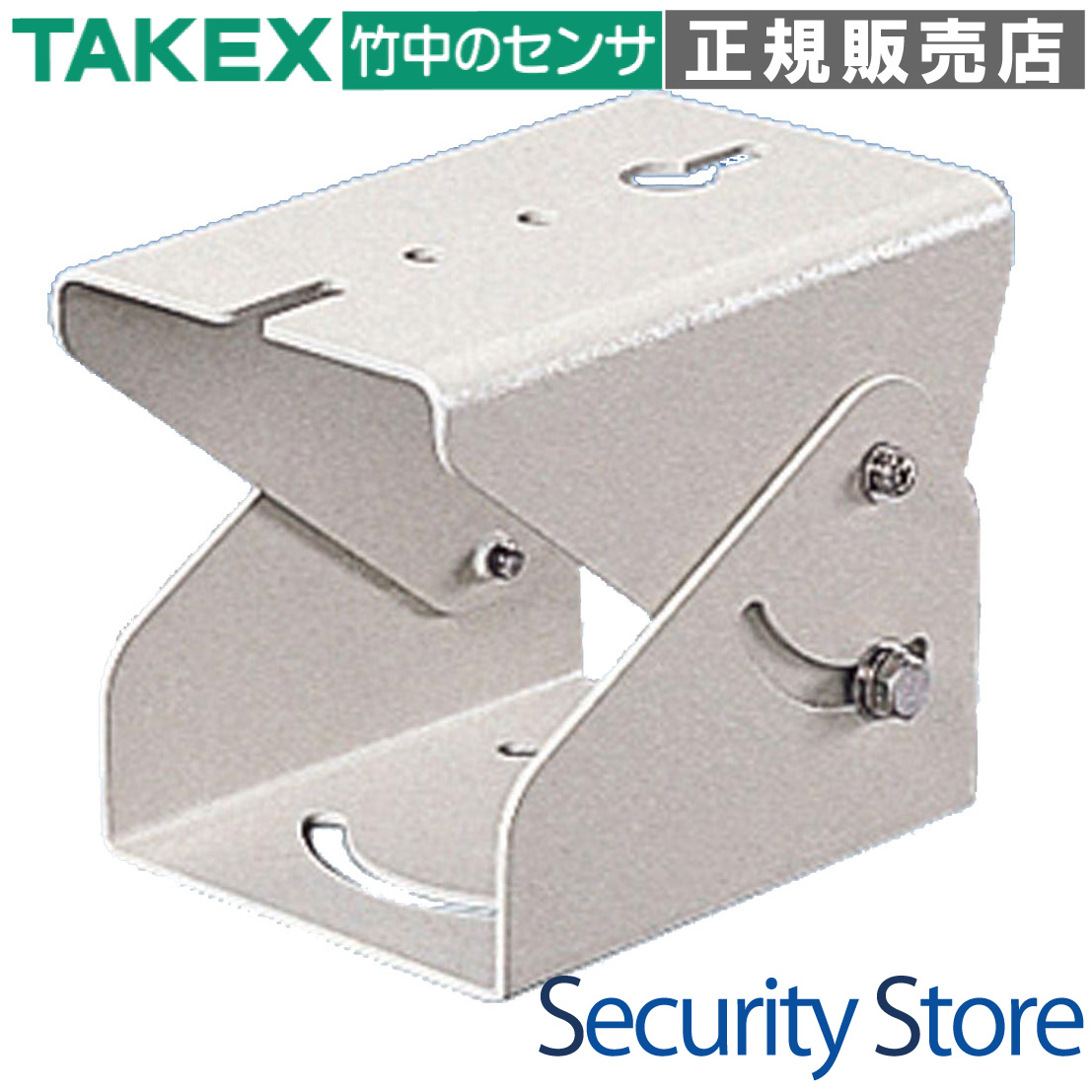

WB-7M ハウジング雲台

最大荷重25kgを誇る、重量級ハウジング対応のステンレス製雲台です。SUS304素材の採用により、沿岸部や過酷な屋外環境でも長期にわたって安定した運用をサポートします。

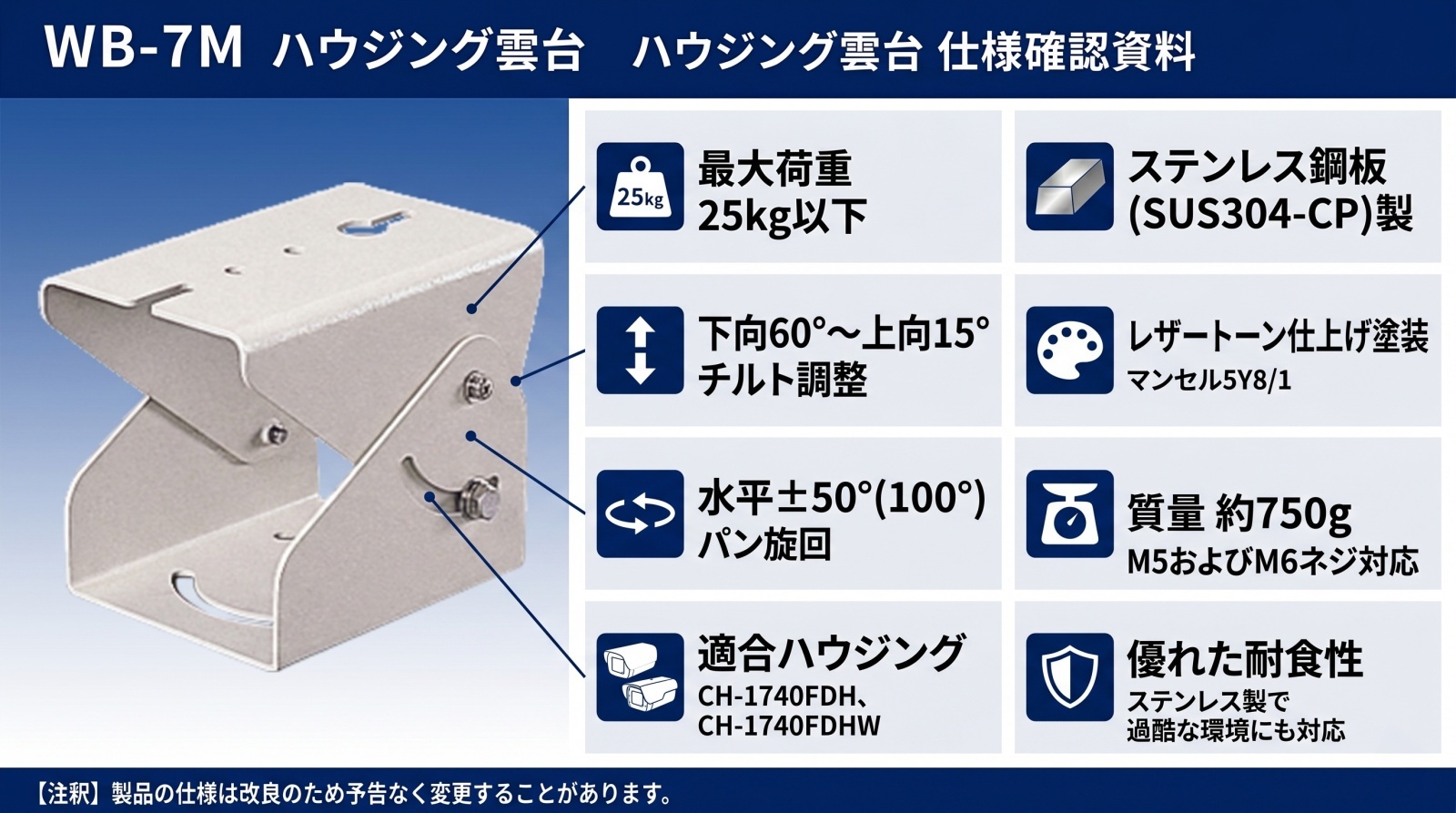

型番： WB-7M
製品名： ハウジング雲台
材質： ステンレス鋼板（SUS304-CP）
最大荷重： 25kg以下
調整範囲： 水平±50° / 垂直下向60°〜上向15°
適合： CH-1740FDH / CH-1740FDHW 等の大型ハウジング

資料ダウンロード

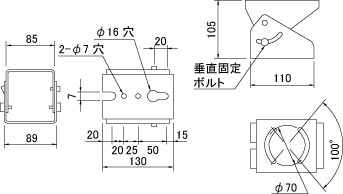

外形寸法図（GIF）

この製品が向いている用途

大型・重量級ハウジングの設置
沿岸部・化学工場等の腐食しやすい環境
投光器を併設する高荷重な監視システム
精密な画角調整が求められる屋外現場

導入前に確認したいポイント

取付面の耐荷重強度の確認
適合するハウジング型番の確認
可動域を考慮した配線の弛み（マージン）
設置後の増し締め固定の徹底

特長

最大25kgの圧倒的な耐荷重性能

一般的な雲台では対応が難しい、最大25kgまでの重量物に対応。大型のカメラハウジングだけでなく、補助投光器や旋回装置を組み合わせた重量級の機材構成でも、安定して保持することが可能です。

優れた耐食性を誇るステンレス（SUS304）採用

本体材質にステンレス鋼板（SUS304-CP）を採用。錆や腐食に強いため、塩害が懸念される沿岸地域や、湿度の高い環境、化学プラントなど、過酷な現場での長期運用において高い信頼性を発揮します。

自在な画角調整を可能にする広い可動域

水平方向±50°（合計100°）、垂直方向は下向60°から上向15°までと、広範囲な調整機能を備えています。現場の状況に合わせた最適な監視アングルの設定を、スムーズかつ確実に行えます。

堅牢なレザートーン仕上げ塗装

外観にはマンセル5Y8/1のレザートーン仕上げ塗装を施しています。耐候性を高めるだけでなく、傷が目立ちにくく、業務用機器としての質感を維持しながら屋外環境に調和します。

確実なロックを実現するボルト固定方式

側面および底面のボルトを締め付けることで、設定した角度を強固にロック。強風や振動による画角のズレを防ぎ、設置直後の状態を長期間維持するための設計がなされています。

汎用性の高い取付ピッチ設計

上部のハウジング取付側には、20mm、25mm、50mmといった複数の取付ピッチに対応する孔およびダルマ穴を配置。同社製のCH-1740FDHシリーズをはじめ、多様なハウジングとの親和性を確保しています。

    選定時に評価したい強み
    抜群の耐久性： ステンレス製による圧倒的な寿命の長さ。
高荷重対応： 25kgまでの機材を支える頑丈な構造。
柔軟な調整： パン・チルト共に十分な調整代を確保。
施工信頼性： シンプルかつ確実な固定メカニズム。



施工・設置ガイド

重量物を搭載するため、設置時は以下のポイントを遵守してください。特に高所や強風地域では、ブラケット自体の固定強度が最も重要になります。

確認項目	WB-7M での考え方
取付面の強度	25kg＋風圧荷重に耐えうる壁面・柱に固定してください。
ボルトの固定	調整後は垂直固定ボルトおよび水平固定部を強力に増し締めしてください。
配線の処理	通線穴はないため、雲台の可動を妨げないようケーブルに余裕を持たせてください。
適合ハウジング	CH-1740FDH、CH-1740FDHW等、推奨ハウジングとの併用を推奨します。

製品仕様

項目	内容
品名	ハウジング雲台
品番	WB-7M
材質	ステンレス鋼板(SUS304-CP)
外観処理	マンセル5Y8/1レザートーン仕上げ塗装
回転角度（水平）	水平±50°(100°)
回転角度（垂直）	下向60°〜上向15°
最大荷重	25kg以下
質量	約750g
適合ハウジング	CH-1740FDH CH-1740FDHW
外形寸法	全長130mm × 全幅89mm × 全高105mm

FAQ

Q：この雲台に載せられる最大重量は何kgまでですか？ A：最大荷重は25kg以下となっています。大型ハウジングや周辺機器を含めた総重量を確認の上、ご使用ください。

Q：海岸に近い場所でも使用できますか？ A：はい、本体にステンレス（SUS304）を採用しているため、錆に強く、沿岸部などの塩害を受けやすい環境でも好適に使用可能です。

Q：どのハウジングに適合しますか？ A：メーカー推奨の適合ハウジングとして、CH-1740FDHやCH-1740FDHWなどが挙げられます。

Q：角度調整の範囲を教えてください。 A：水平方向に±50°（合計100°）、垂直方向は下向きに60°、上向きに15°の範囲で調整が可能です。

Q：取付ピッチはどのようになっていますか？ A：上部マウント部には、20mm、25mm、50mmの取付ピッチに対応した穴が加工されており、柔軟な取り付けが可能です。

Q：雲台自体に通線用の穴はありますか？ A：いいえ、WB-7M自体に通線穴はございません。ハウジングからブラケットへの配線は、外出しで余裕を持たせて施工してください。

Q：製品の自重はどれくらいですか？ A：約750gです。ステンレス製のため、強度に対して比較的軽量に設計されています。

Q：ボルトの緩みが心配ですが、対策はありますか？ A：設置・調整後、側面および底面の固定ボルトを確実に増し締めしてください。定期的なメンテナンスでの確認も推奨されます。

Q：塗装の色（マンセル値）を教えてください。 A：マンセル5Y8/1のレザートーン仕上げとなっています。

Q：水平方向の調整はどのように行いますか？ A：底面ベース固定側のφ70mm円弧状長穴を利用して、左右±50°の範囲で旋回調整が可能です。
