ハウジング天井取付台 TAKEX 竹中エンジニアリング [WO-1D]

ハウジング天井取付台 TAKEX 竹中エンジニアリング [WO-1D]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） カメラハウジング取付台 天井吊下げ型 高耐荷重10kg

WO-1D ハウジング天井取付台

WO-1Dは、大型の防犯カメラ用ハウジングを天井から安全に吊り下げるための、プロ仕様の高耐荷重ブラケットです。アルミ合金製による軽量さと堅牢性を両立し、最大10kgまでの重量物を安定して支持することが可能です。

  • 型番： WO-1D
  • 製品名： ハウジング天井取付台
  • 最大搭載質量： 10kg
  • 材質： アルミ合金（アイボリー塗装）
  • 適合ハウジング： HO-150S、VCHO-15SDHF 他
  • 調整範囲： 旋回360度 / 上下±55度

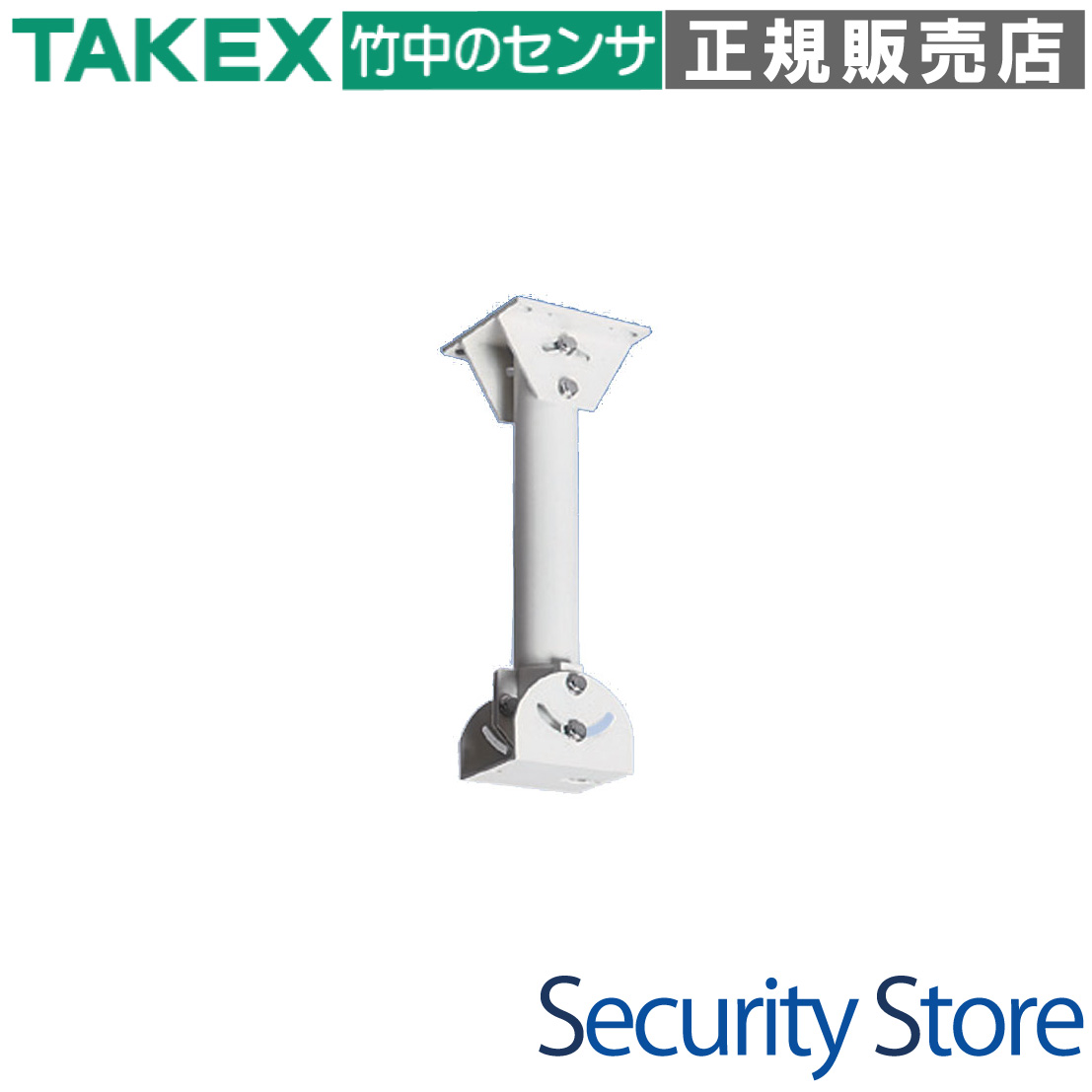

WO-1D ハウジング天井取付台 製品画像

資料ダウンロード

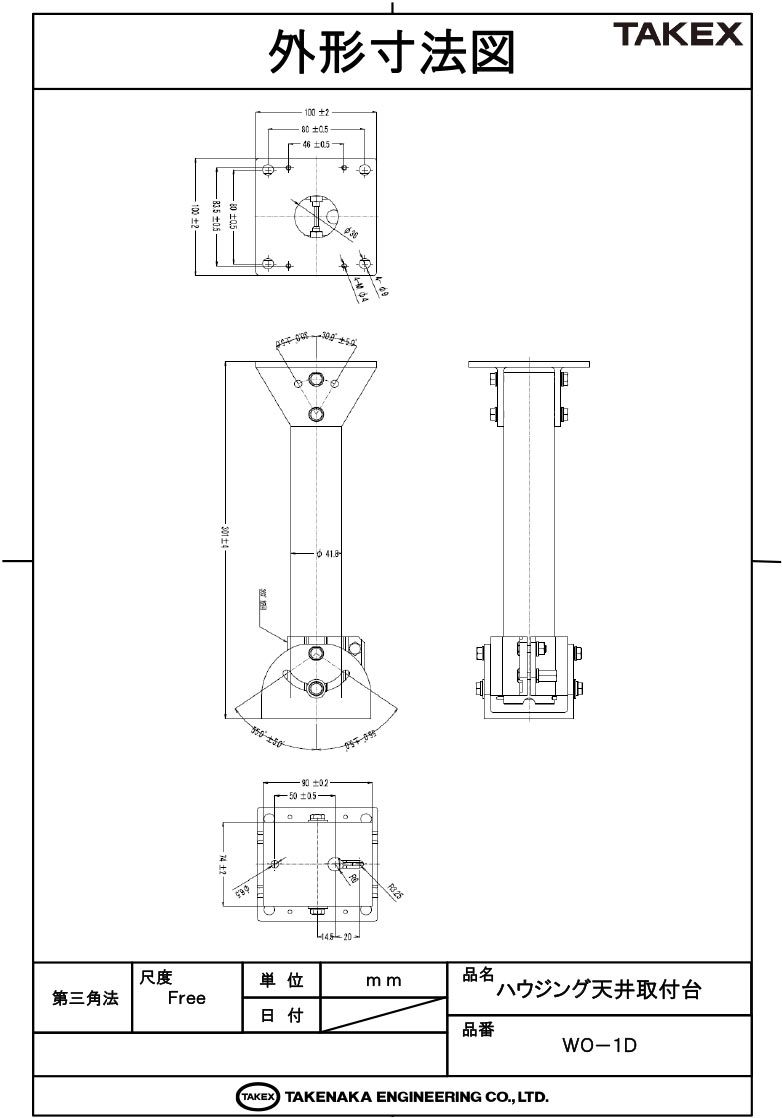

外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 大型の屋外用カメラハウジングの天井設置
  • 高所からの広範囲監視用カメラの固定
  • 重量のある望遠レンズ付きカメラの支持
  • ビルエントランスや工場の天井面への取付

導入前に確認したいポイント

  • 取付面の天井強度が10kg以上に耐えられるか
  • M8サイズのボルトまたはアンカーが打設可能か
  • 適合するハウジングの取付ピッチ（74mm）か
  • アイボリー塗装が設置場所の景観と合うか

特長

10kgの重量負荷に耐える高耐荷重設計

アルミ合金を採用した強固な構造により、最大10kgまでの搭載が可能です。大型のハウジングに加えて、重量のある高性能ズームレンズや旋回ユニット等を組み込んだ構成でも、安定した設置を維持します。

自由度の高い画角調整機能

先端のヘッド部は、旋回（パン）方向に360度、上下（チルト）方向に±55度の調整が可能です。設置後でも環境に合わせて柔軟にカメラの向きを微調整できるため、最適な監視画角を確保できます。

施工性を高める天井通線構造

ベースの中心部にはφ36mmの大きな通線穴を設けています。天井裏からの配線を支柱内部を通してハウジングまで引き込むことができるため、ケーブルが露出せず、いたずら防止や外観の美観維持に貢献します。

耐候性に優れたアルミ合金とアイボリー塗装

材質にアルミ合金を使用することで、約900gという軽量さと高い耐食性を実現しています。外観は落ち着いたアイボリー塗装（マンセル値 7.5Y9/1）で仕上げられており、主要なカメラハウジングと色調が統一されています。

強固な4点固定式ベース

100mm×100mmの天井取付ベースには、M8ボルトに対応した9mm径の孔が4箇所配置されています。重量物設置において重要となる「引き抜き強度」をしっかりと確保できる設計となっています。

幅広い適合ハウジングの互換性

同社製のHO-150SやVCHO-15SDHFをはじめとする、標準的な取付ピッチ（74mm）を採用したハウジングに幅広く対応します。既存システムの更新や、多様なカメラ構成の選択肢に対応できる汎用性を備えています。

選定時に評価したい強み

  • 抜群の安定感： 10kg対応により、振動や経年による「首垂れ」を最小限に抑制します。
  • スマートな配線： 支柱内通線により、ケーブル劣化や断線リスクを低減できます。
  • 確実な固定： M8ボルトによる4点固定で、コンクリート面等への強固な施工が可能です。
  • 軽量・防錆： アルミ製のため、施工時の負担が少なく長期間の運用にも耐えられます。

施工・設置ガイド

本製品は重量物を支持するための器具です。以下の手順と注意点を遵守して施工してください。

工程・項目 留意事項
天井下地の確認 最大搭載質量10kgと本体質量の合計を安全に支えられる構造（コンクリート骨材や鋼材等）を確認してください。
ボルト固定 M8ボルトまたはアンカーを4本使用し、規定のトルクで確実に締め付けてください。
画角調整 調整後は重量による緩みを防ぐため、ヘッド部の固定ボルトを確実に増し締めしてください。
配線処理 支柱のエッジによるケーブル損傷を防ぐため、必要に応じて通線穴に保護材を併用してください。

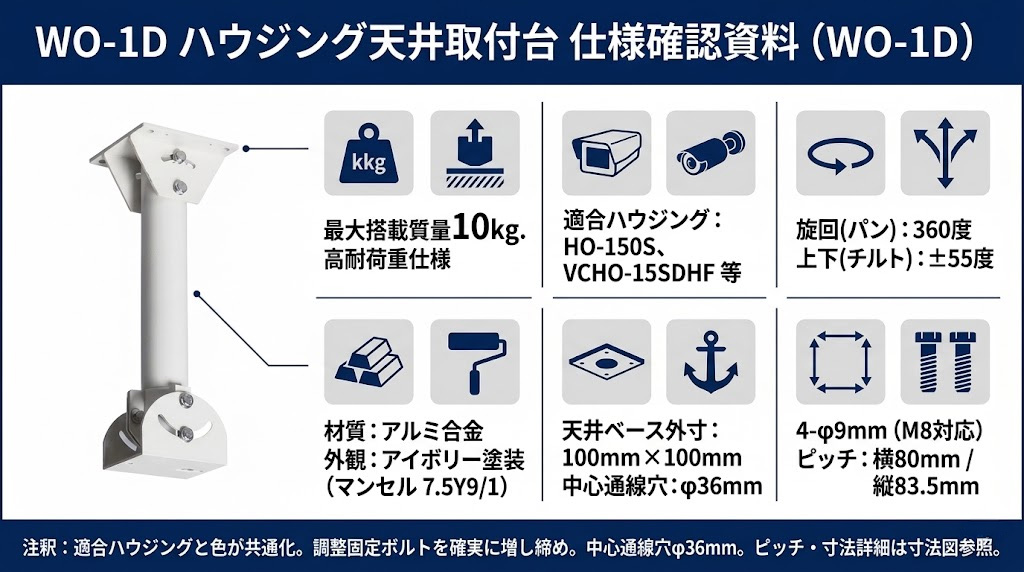

製品仕様

項目 内容
品名 ハウジング天井取付台
品番 WO-1D
最大搭載質量 10kg
材質 アルミ合金
外観 アイボリー塗装(参考マンセル値7.5Y9/1)
質量 約900g
適合ハウジング HO-150S、VCHO-15SDHF 他
全長 300mm
天井取付ベース外寸 100mm × 100mm
調整範囲 旋回（パン）：360度 / 上下（チルト）：±55度
取付孔（天井側） 4-φ9mm（M8ボルト対応）
取付ピッチ（天井側） 横：80mm / 縦：83.5mm
ハウジング取付ピッチ 74mm（4-φ6.5mm）

FAQ

Q：最大で何キロまでの機器を載せられますか？ A：最大搭載質量は10kgです。これにはカメラ、レンズ、ハウジング、周辺アクセサリーの合計重量が含まれます。
Q：取付用のボルトは付属していますか？ A：天井に固定するためのM8ボルトやアンカーは、設置環境に合わせて別途ご用意いただく必要があります。
Q：屋外で使用することは可能ですか？ A：材質はアルミ合金に塗装を施しており耐食性は高いですが、設置場所（軒下など）や組み合わせるハウジングの防塵・防水性能に依存します。基本的には雨が直接かかりにくい環境での使用を推奨します。
Q：配線を支柱の中に隠すことはできますか？ A：はい、可能です。ベース中央にφ36mmの穴があり、支柱内部を通線して先端のハウジングまで引き回すことができます。
Q：どのハウジングにも取り付けられますか？ A：取付ピッチが74mmであれば他社製品でも物理的には取付可能ですが、メーカーが推奨するHO-150SやVCHO-15SDHFとの組み合わせを最も推奨します。
Q：支柱の長さ（全長）はどのくらいですか？ A：全長は300mmです。
Q：画角の調整はどの程度できますか？ A：旋回（パン）方向に360度、上下（チルト）方向に±55度の広範囲な調整が可能です。
Q：製品の重量はどのくらいですか？ A：約900gと、強度の割に軽量に設計されています。
Q：色はどのような色ですか？ A：アイボリー塗装です。参考マンセル値は7.5Y9/1となっており、多くの防犯機器と馴染みやすい色合いです。
Q：天井取付用のベースサイズを教えてください。 A：100mm × 100mmの正方形で、M8ボルト用の穴が4点開いています。
