DA-3600 光線式アクティブセンサー TAKEX 竹中エンジニアリング [DA-3600]

DA-3600 光線式アクティブセンサー TAKEX 竹中エンジニアリング [DA-3600]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 光線式アクティブセンサー シャッター制御 産業用センサー

DA-3600 光線式アクティブセンサー

DA-3600は、近赤外線反射方式を採用した高精度な産業用アクティブセンサーです。最大取付高さ3.6mに対応し、シートシャッターや自動ドアの起動・安全監視に最適です。

業界に先駆け、スマートフォンやタブレットからのWi-Fi設定に対応。高所作業を最小限に抑えつつ、72個もの検知スポットを個別にカスタマイズできる柔軟性と、無駄な開閉を抑えるECO機能を両立しています。

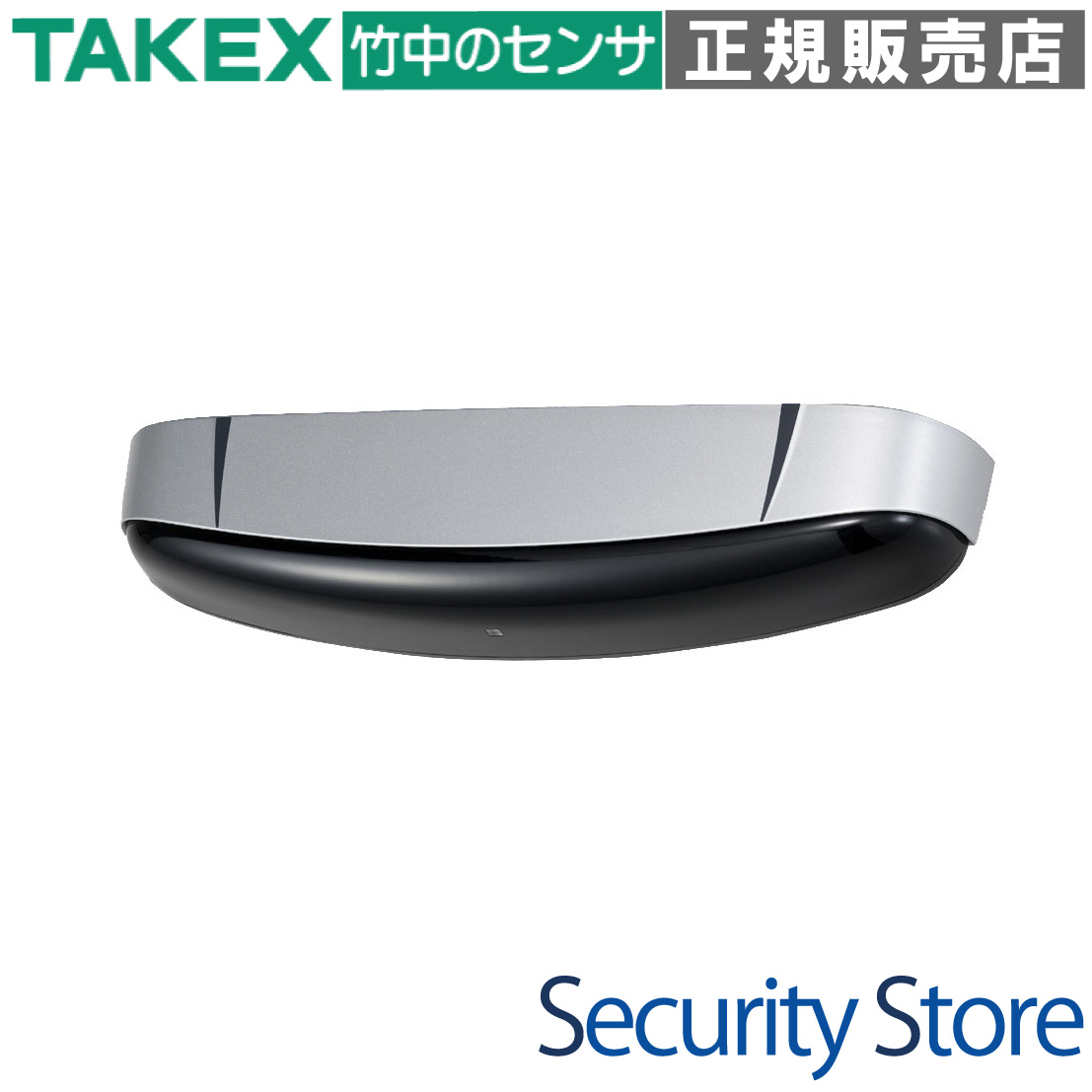

DA-3600 光線式アクティブセンサー 製品画像

資料ダウンロード

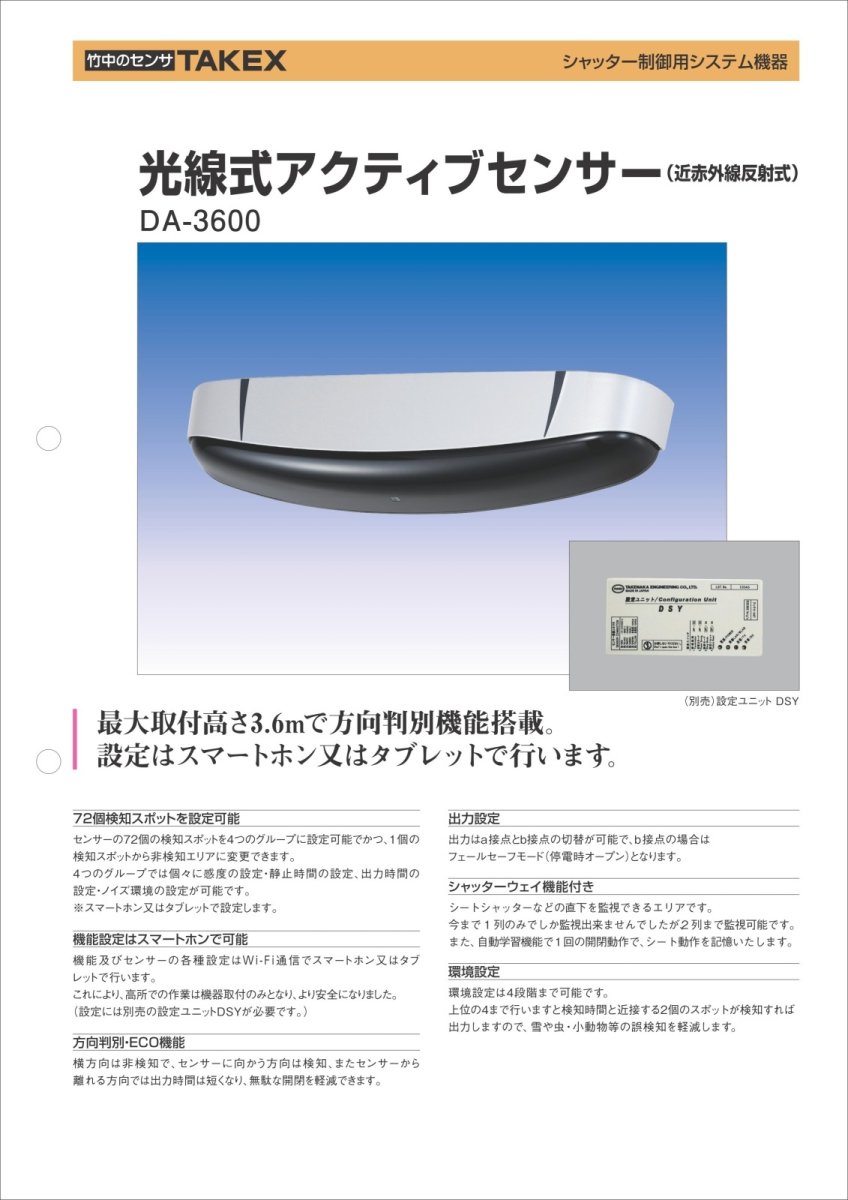

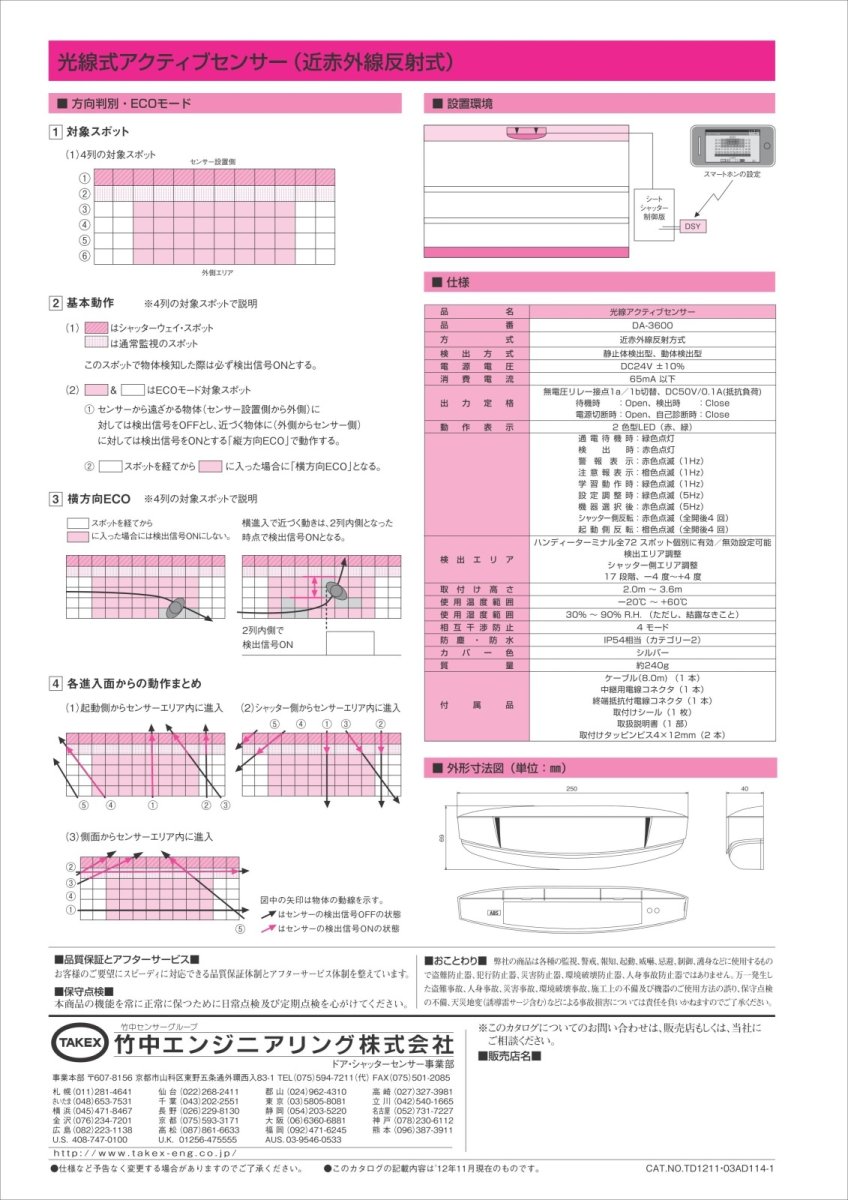

仕様書（PDF） 製品カタログ（PDF）

この製品が向いている用途

  • 工場のシートシャッター起動・安全管理
  • 物流センターの搬入口・大開口部の制御
  • フォークリフトや台車の通行が多い現場
  • 空調効率を重視する現場のECO対策

導入前に確認したいポイント

  • 電源仕様（DC24V±10%）が確保可能か
  • 取付高さ（2.0m〜3.6m）の範囲内か
  • 設定用に専用ユニット（DSY）があるか
  • 床面の材質（極端な低反射・鏡面でないか）

特長

72個の検知スポットを自在にカスタマイズ

センサー内部には72個もの検知スポットが配置されており、これらを4つのグループに分けて管理可能です。1点単位で検知・非検知を切り替えられるため、現場の障害物を避けたエリア設定や、特定の経路のみを検知対象にする高度な運用が可能です。

スマートフォン・タブレットによる安全な設定

設定変更はWi-Fi通信を介して手元のスマートフォンやタブレットで行えます。従来のようにセンサー本体を直接操作するために何度も昇降機を使う必要がなく、地上から安全かつ正確にパラメータを調整できます（※設定には別売のDSYユニットが必要です）。

無駄な開閉を削減する「ECO機能」

方向判別ロジックを搭載しており、センサーに向かってくる動きは検知し、横切る動きや離れていく動きに対しては出力を制御します。これにより、不要なシャッターの開閉を減らし、室内の温度変化抑制や電力消費の削減に大きく貢献します。

過酷な環境に対応する自己適応アルゴリズム

雪や虫、小動物などの誤検知を低減する「環境設定モード」を4段階搭載。また、インバータ照明などのノイズ干渉に対しても、周波数を固定（7.5kHz等）することで安定した動作を維持できる設計となっています。

シャッターウェイ機能による自動学習

シートシャッター自体の動きを学習する機能を備えています。最初の1回の開閉動作を記憶することで、シャッターそのものを障害物として誤検知せず、直下の安全監視を確実に行うことができます。

フェールセーフを考慮した出力設計

出力接点はa接点とb接点の切り替えが可能です。b接点（フェールセーフモード）に設定すれば、万が一の停電時や断線時にも「オープン」の状態を維持でき、安全性を最優先したシステム構築が可能です。

長期運用を支える自己診断機能

内部ハードウェアのエラーや通信異常を常に監視しており、異常時にはLEDの赤色点滅（1Hz）で知らせます。トラブル発生時の原因特定を迅速化し、ダウンタイムの短縮に寄与します。

選定時に評価したい強み

  • - 高所作業の削減： 地上からのWi-Fi設定により施工・保守コストを大幅カット。
  • - 圧倒的な検知精度： 72スポットの個別制御により、誤動作リスクを最小化。
  • - 環境適応力： IP54相当の防水性能と高度なノイズフィルタリング。
  • - ECO性能： 方向判別により空調ロスを削減し、SDGsへの取り組みを支援。

動作表示LEDのステータス

表示状態 意味・機器の状態
緑色 点灯 正常待機（通電中）
赤色 点灯 物体検知中（リレー出力ON）
緑色 点滅 (1Hz) シャッター監視学習中（初期動作学習）
緑色 点滅 (5Hz) 設定モード中（スマホ通信確立待ち）
赤色 点滅 (1Hz) 自己診断エラー（機能停止）
橙色 点滅 注意報表示・方向判別動作中

配線仕様（8.0mケーブル直出し）

芯線色 機能名称 内容・備考
赤 / 黒 電源入力 DC24V ±10%（赤：＋ / 黒：GND）
黄 / 茶 検知出力 無電圧リレー接点（a接点/b接点切替可）
白 / 緑 データ通信 CAN通信（専用設定ユニットDSY接続用）

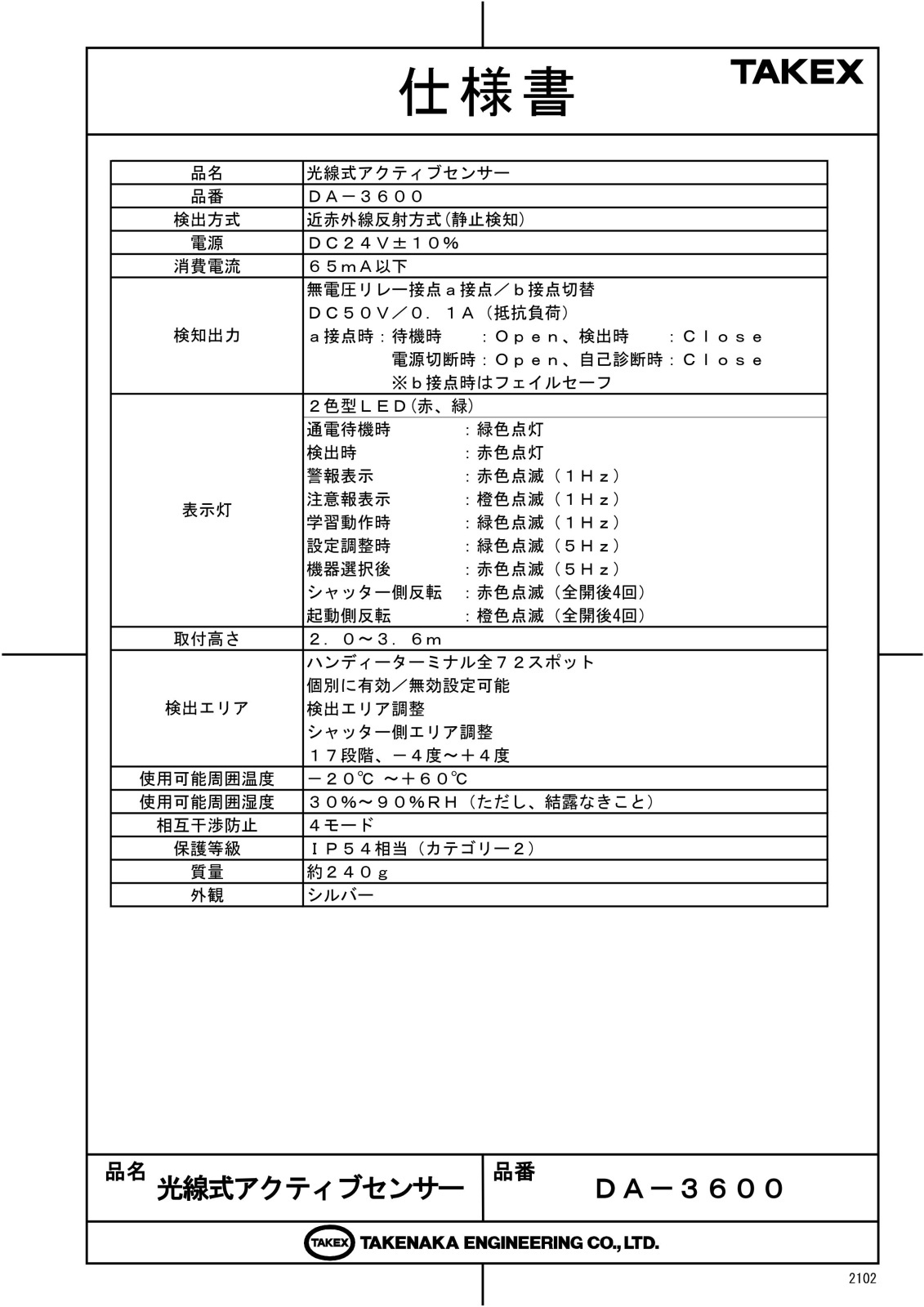

製品仕様

項目 内容
品名 光線式アクティブセンサー
品番 DA-3600
検出方式 近赤外線反射方式（静止検知対応）
電源電圧 DC24V ±10%
消費電流 65mA 以下
検知出力 無電圧リレー接点 a接点/b接点切替
DC50V / 0.1A（抵抗負荷）
取付高さ 2.0m 〜 3.6m
検知エリア 最大72スポット（ハンディターミナルで個別設定可）
エリア調整 シャッター側：-4度 〜 +4度（17段階物理調整）
使用周囲温度 -20℃ 〜 +60℃（結露なきこと）
設置場所 屋内・半屋外（壁面・天井取付）
相互干渉防止 4モード（ID設定による切り替え）
保護等級 IP54相当
外形寸法 / 質量 幅250mm × 高さ40mm × 奥行60mm / 約240g
外観色 シルバー

FAQ

スマートフォンがないと全く設定できないのでしょうか？ 基本的な動作は出荷時設定で動作しますが、検知エリアの微調整やECO機能の有効化には、別売の設定ユニット（DSY）とAndroid端末（専用アプリ）が必要です。
取付高さが3.6mを超えても使用できますか？ 本製品の仕様上の限界は3.6mです。これを超える高さに設置すると、床面からの反射光が不足し、安定した検知ができなくなるため推奨しません。
雨が直接当たる屋外でも使えますか？ 保護等級はIP54相当（防沫型）ですので、軒下などの半屋外であれば使用可能です。ただし、レンズ面に水滴が付着すると誤動作の原因となるため、直接雨がかからない場所への設置を推奨します。
「b接点時はフェールセーフ」とはどういう意味ですか？ センサーへの電源供給が断たれた際に、接点が「検知時と同じ状態」になる設定です。これにより、断線事故などが起きた際にシャッターを安全側に動作（例：停止または開放）させることができます。
隣り合ったシャッターに設置しても干渉しませんか？ 本体のID設定により4つの干渉防止モード（Mode A〜D）を選択できます。近接するセンサー同士で異なるモードを設定することで、相互干渉を回避できます。
床面が黒色のアスファルトでも検知できますか？ 本方式は床面からの反射を利用するため、反射率の低い黒い床では感度が低下する場合があります。その際はアプリから感度設定を上げるか、検知エリア内の床面に反射テープ等を貼る対策が有効です。
フォークリフトの爪など細いものも検知しますか？ 72スポットのいずれかが一定の反射光量の変化を捉えれば検知可能です。より確実に検知したい場合は、環境設定を「弱」にするか、感度レベルを調整してください。
設定用のアプリはどこで入手できますか？ メーカー（竹中エンジニアリング）の公式ホームページのダウンロードコーナーより、Android向けの専用アプリケーションが提供されています。
虫や雪による誤動作が心配です。 「環境対策レベル」をLv1〜Lv4まで調整可能です。レベルを上げることで、小さな物体の瞬間的な横切りを無視するフィルタリングが強化され、誤動作を軽減できます。
電源投入後、すぐに検知テストをしても大丈夫ですか？ 電源投入後、内部回路が安定しシャッターの初期学習を行うまで約1分間かかります。LEDが緑色点灯に変わるのを確認してからテストを行ってください。
