TAKEX（竹中エンジニアリング）光線式アクティブセンサーエリアフリー静止検知屋内用

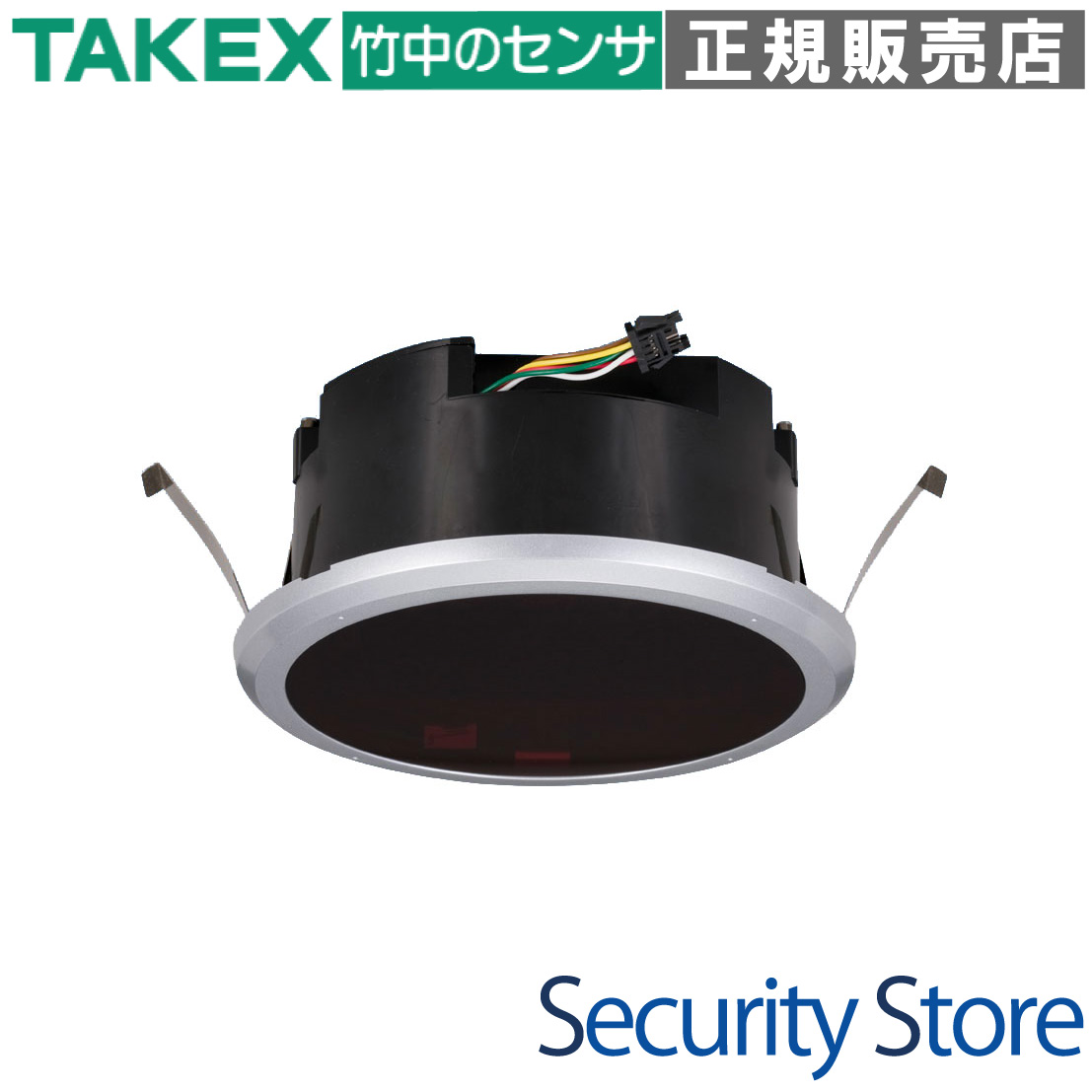

DA-4000 光線式アクティブセンサー

DA-4000は、72個の光学スポットを個別に制御可能な、高度なエリア設定に対応した近赤外線反射方式のセンサーです。対象物の温度に左右されず、エリア内の「存在」を確実に捉える静止体検知機能を備えており、自動ドア付近やエレベーターホールなどの安全確保に最適です。

型番： DA-4000
製品名： 光線式アクティブセンサー
検知方式： 近赤外線反射方式（静止体・動作検知対応）
主な用途： 自動扉の安全対策、特定エリアの進入検知、在室検知
設置場所： 屋内天井埋込（取付高さ 2.0m 〜 4.0m）
電源電圧： DC12V ±10%

資料ダウンロード

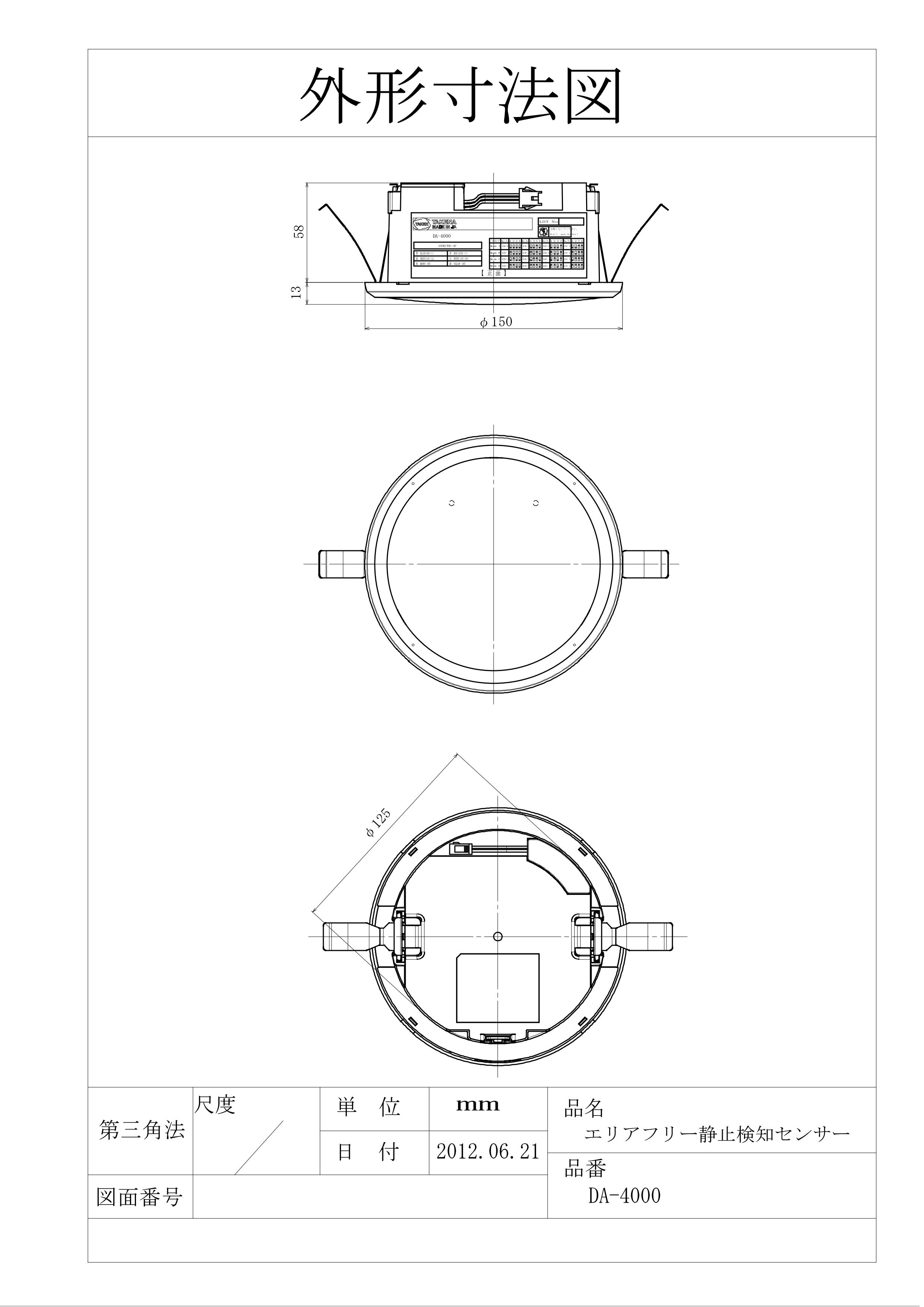

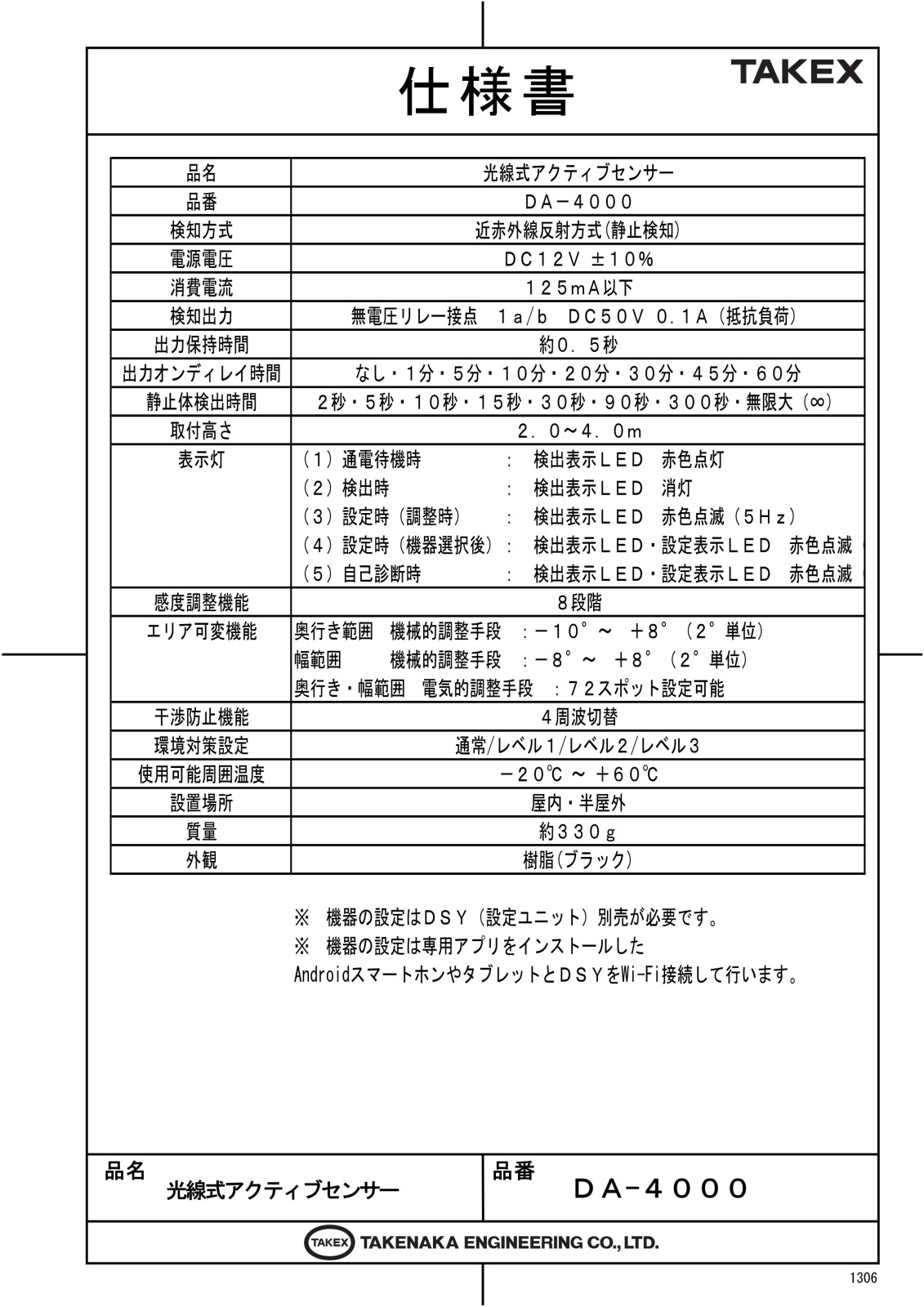

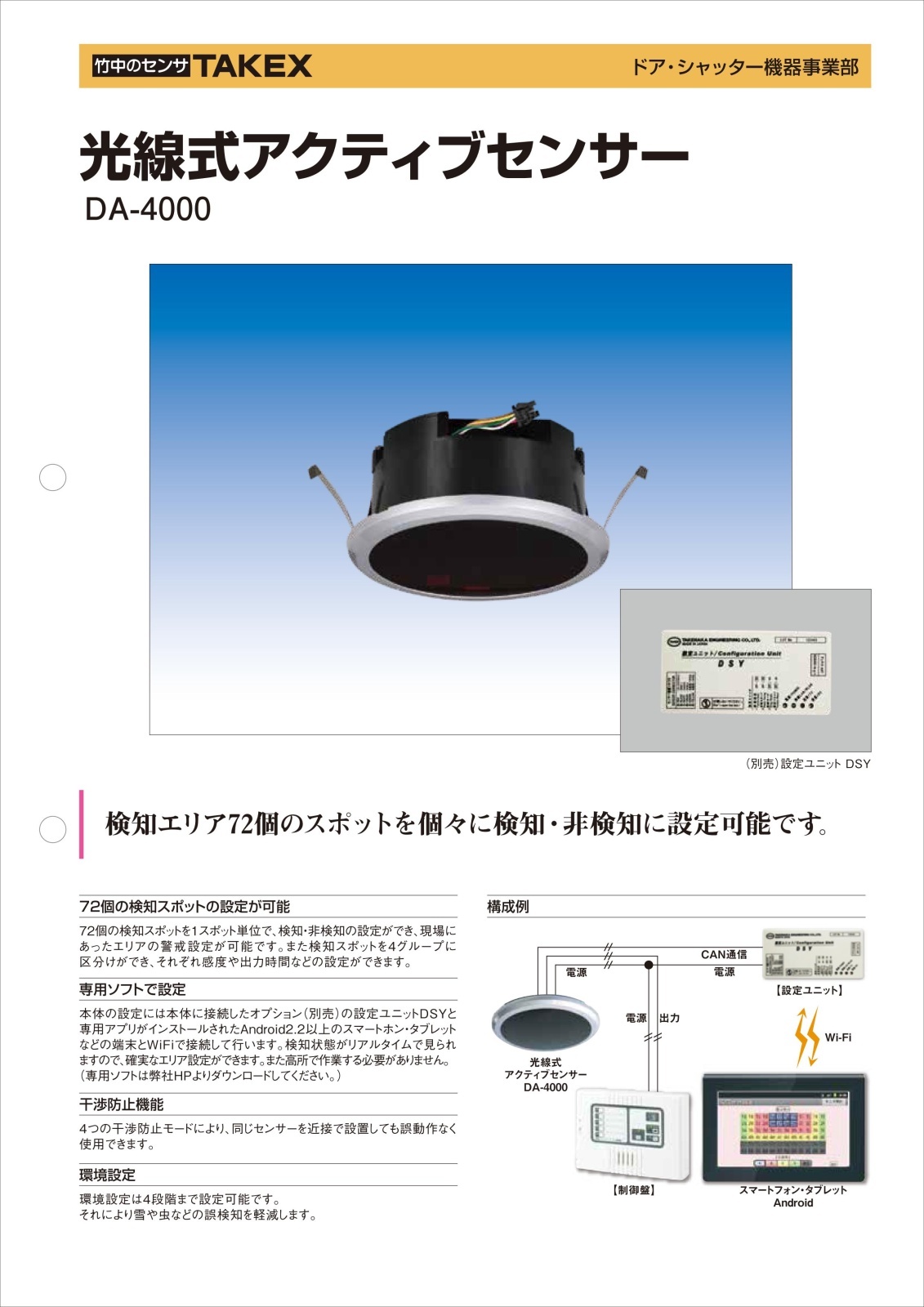

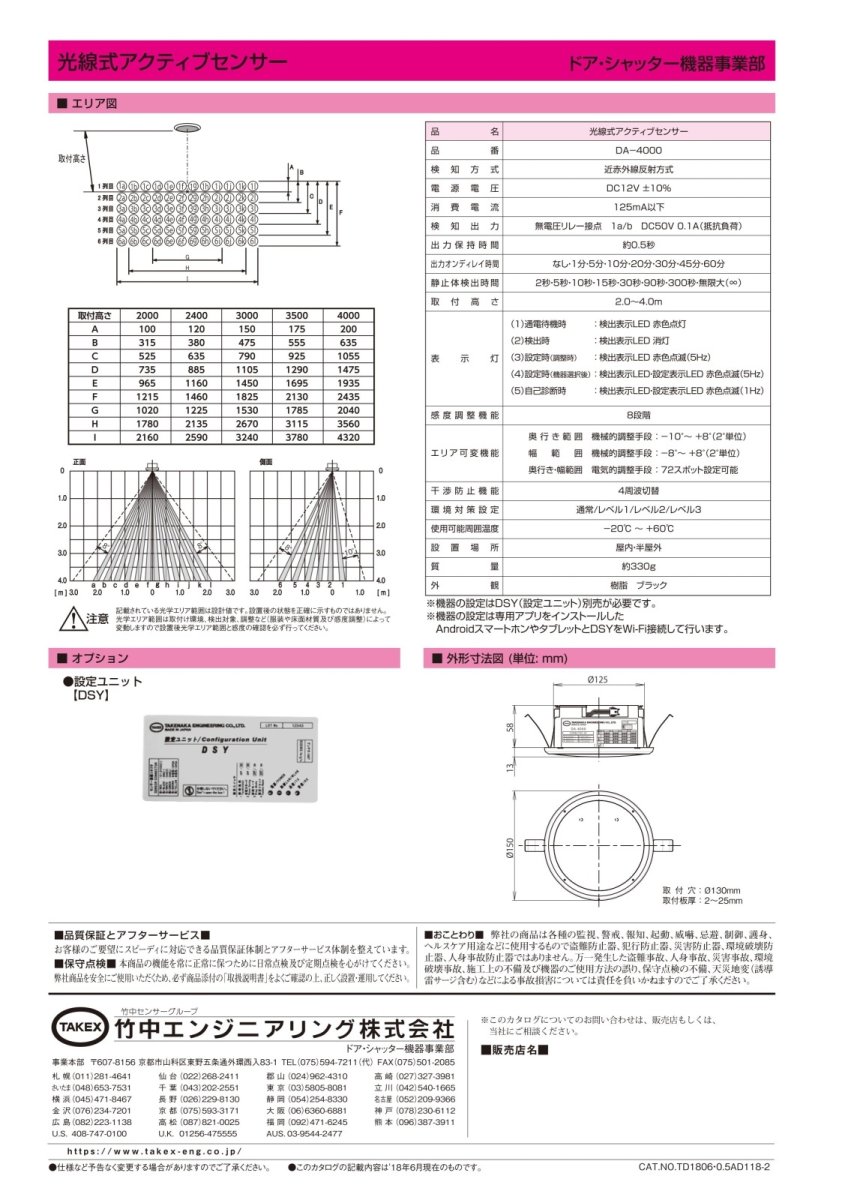

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

自動扉やシャッター付近の安全確保
エレベーターホールでの滞留検知
複雑な形状の店舗・オフィス入口の警戒
什器や動植物を避けたいエリアの検知
静止している人物の存在検知が必要な場所

導入前に確認したいポイント

天井にφ130mmの取付穴あけが可能か
床面の材質（鏡面仕上げ等は要調整）
DC12Vの電源確保が可能か
Wi-Fi設定用のオプション（DSY）の要否
周囲1.0m以内に強いノイズ源がないか

特長

72個の光学スポットを個別にON/OFF設定可能

検知エリアを構成する合計72個の光学スポットを、1スポット単位で有効・無効に設定できます。現場にある什器や動植物、エスカレーターといった「常に動いているもの」や「検知したくないもの」を、ソフトウェア上で個別に除外できるため、エリア形状を物理的に加工することなく、誤動作を極限まで抑えた高精度な警戒が可能です。

「静止体検知」により、動かない対象も逃さない

従来のパッシブセンサー（熱線式）は温度変化を捉えるため、静止している人物を見失うことがありました。DA-4000は近赤外線反射方式を採用しており、エリア内に留まっている静止体も継続的に検知可能です。これにより、自動ドア付近で立ち止まっている人々の安全を確実に守ります。

専用アプリによるスマートな無線設定

別売の設定ユニット「DSY」を使用することで、スマートフォンやタブレットからWi-Fi経由で設定変更が可能です。検知状態をリアルタイムで確認しながらエリア調整が行えるため、高所作業車の上で本体を直接操作する手間が省け、施工・メンテナンスの効率が大幅に向上します。

相互干渉を防止する4つのモード切替

4段階の干渉防止モード（同期周波数の切り替え）を搭載しています。複数のセンサーを近接して設置する場合でも、隣接するセンサー同士が互いの赤外線を誤認して発生する誤動作を物理的に抑制。大規模な施設での連続設置も安心です。

過酷な環境下での安定動作を支える環境設定機能

環境設定は4段階まで調整が可能です。雪や虫、あるいは空気の揺らぎといった外乱要因が多い環境でも、感度やアルゴリズムを最適化することで、不要な検知（誤報）を大幅に軽減し、信頼性の高い運用をサポートします。

高度な運用を支える自己診断・メモリ機能

センサー内部の投光・受光状態を常時セルフチェックする自己診断機能を搭載。異常時にはLEDの点滅で速やかに異常を知らせます。また、不在時に検知があったことを記録するメモリ機能も備えており、後から発生状況を確認することが可能です。

    選定時に評価したい強み
    圧倒的な自由度： 72スポット個別設定により、どんな現場形状にもジャストフィット。
確実な存在検知： 温度に左右されない近赤外線方式で、静止した人物も確実に捕捉。
施工性の高さ： 無線設定により、高所での煩雑な調整作業を大幅にカット。
信頼の自己監視： 機器の故障を自動で見抜くセルフチェック機能で、ダウンタイムを最小化。



施工・設置ガイド

インジケーター（LED）の挙動

状態	検出表示LED（赤）	動作表示LED（緑/黄）	詳細
待機時	消灯	緑：点灯	正常に監視を行っている状態です。
検知時	点灯	緑：消灯	エリア内に動体または静止体を検知しています。
静止体検知中	点灯	緑：高速点滅	静止体を継続的に検知している状態です。
自己診断異常	点滅(1Hz)	黄：点滅(1Hz)	内部故障または汚れによる受光異常が発生しています。
メモリ表示	消灯	黄：高速点滅	過去に検知があったことを保持しています。

配線仕様（リード線付コネクタ）

線色	機能	備考
赤 / 白	電源入力	DC12V ±10% / 無極性ではありません。
黄 / 黄	警報出力	無電圧リレー接点 1a / 接点定格 DC50V 0.1A
緑 / 青	通信	ID管理用のネットワーク通信に使用。

製品仕様

項目	内容
品名	エリアフリー静止検知センサー
品番	DA-4000
電源電圧	DC12V±10%
消費電流	DC12V時：110mA以下（最大125mA）
使用温度範囲	-20℃〜+60℃（結露・氷結なきこと）
重量	約330g
取付高さ	2.0m 〜 4.0m
検出方式	近赤外線反射方式（静止体・動作検知対応）
出力接点	無電圧リレー接点　a接点/b接点切替式 DC50V 0.1A（抵抗負荷）
出力保持時間	0.1秒 / 0.2秒 / 0.5秒 / 1.0秒 / 2.0秒 / 4.5秒 / 8.0秒 / 15秒
静止保持時間	2秒 / 5秒 / 10秒 / 15秒 / 30秒 / 90秒 / 300秒 / ∞秒
オフディレー時間	2秒 / 5秒 / 10秒 / 15秒 / 30秒 / 90秒 / 3分 / 10分
感度調整機能	低 0 〜 7 高（8段階）
エリア可変機能	奥行き方向：-10度〜 +8度（2度単位）左右方向：各8度（2度単位） 72スポット個別設定
干渉防止機能	モードA / モードB / モードC / モードD
取付穴寸法	φ130mm

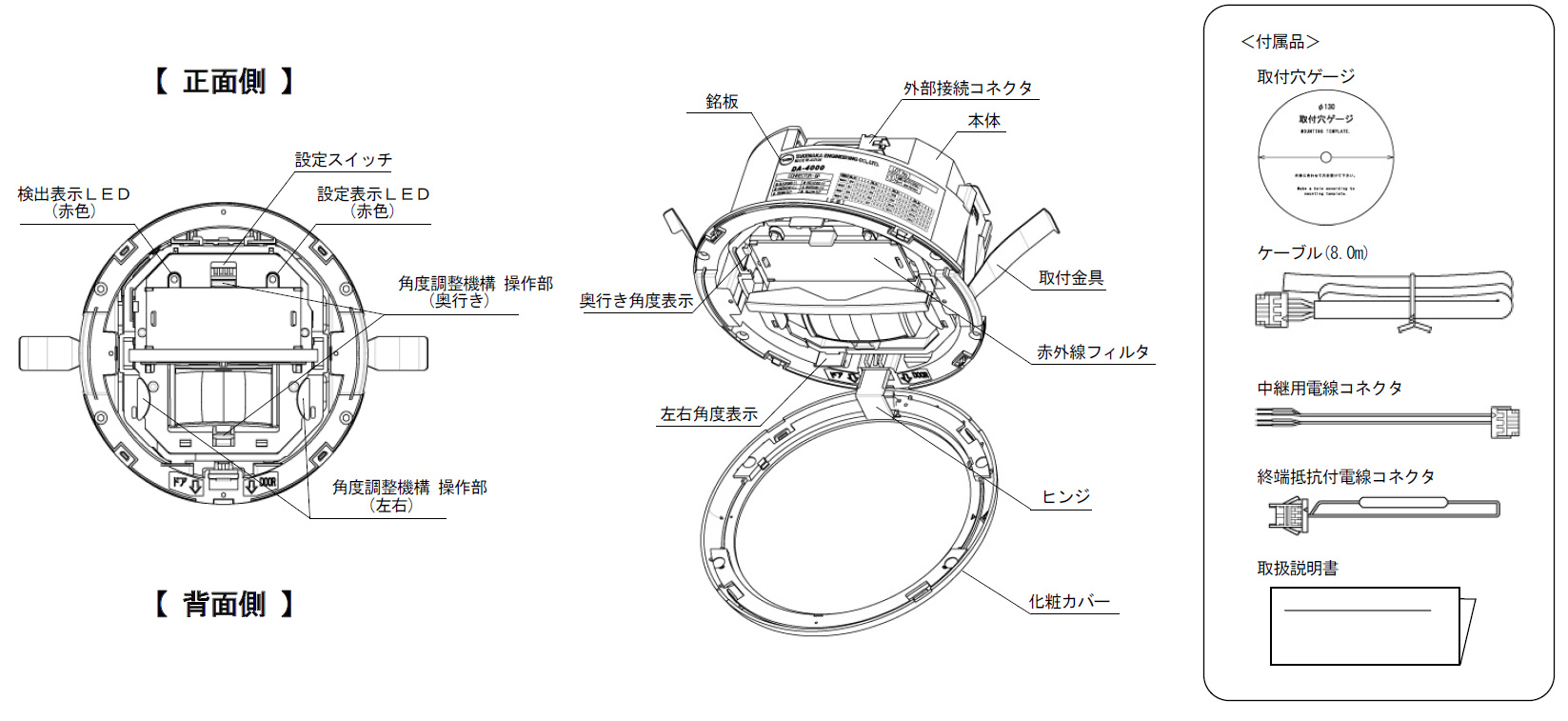

構成部品	本体(カバー含む)・取扱説明書・取付型紙・接続コード×1

FAQ

Q：パッシブセンサー（熱線式）との違いは何ですか？ A：パッシブ式は温度変化を検知しますが、DA-4000は近赤外線を投光して反射を捉えるアクティブ方式です。そのため、温度変化のない静止した物体や人物も継続して検知できる点が最大の強みです。

Q：検知エリア内の特定の場所だけを検知しないようにできますか？ A：はい、可能です。全72個のスポットを1つずつ個別に有効・無効に設定できるため、エリア内にある植物や動体などをピンポイントで除外できます。

Q：エリア設定には何が必要ですか？ A：別売のオプション「Wi-Fi設定ユニット（DSY）」と、専用アプリをインストールしたスマートフォンまたはタブレットが必要です。無線でリアルタイムに調整が可能です。

Q：センサー同士を隣り合わせで設置しても大丈夫ですか？ A：はい、可能です。4つの干渉防止モード（A/B/C/D）を搭載しており、隣接するセンサーとモードを分けることで、赤外線同士の干渉による誤動作を防ぐことができます。

Q：静止保持時間を「無限」に設定することはできますか？ A：可能です。静止保持時間を∞（無限）に設定することで、エリア内に対象物が存在し続ける限り、出力を継続させることができます。

Q：屋外で使用することはできますか？ A：本製品は屋内専用です。雨や水蒸気、直射日光が強く当たる場所での使用は避けてください。

Q：床面が鏡のような材質（大理石など）でも動作しますか？ A：鏡面反射が強い場合、検知レベルが不安定になることがあります。その場合は感度調整や取付角度の調整、または環境設定レベルを変更することで対応を検討してください。

Q：LEDが赤と黄で交互に点滅しているのは故障ですか？ A：それは自己診断機能による異常通知です。受光窓の汚れを清掃するか、再起動しても改善しない場合は内部故障の可能性があります。

Q：推奨される取付高さは？ A：天井高 2.0m から 4.0m の範囲での設置を推奨しています。

Q：過去に誰かが通ったかを確認する方法はありますか？ A：メモリ機能を搭載しています。黄色の動作表示LEDが高速点滅している場合、最後に確認してから現在までの間に検知があったことを示します。
