DGU-LN ドアガイド(10個入り) TAKEX 竹中エンジニアリング [DGU-LN]

DGU-LN ドアガイド(10個入り) TAKEX 竹中エンジニアリング [DGU-LN]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 自動ドア関連部品 厚扉用ドアガイド 振れ止め

DGU-LN ドアガイド（10個入り）

厚みのある自動ドア（41mm〜56mm）の横揺れを確実に抑え、スムーズな開閉を支える高耐久ドアガイドです。床面にガイドレールを設置できない環境でも扉の軌道を安定させ、システム全体の故障リスクを低減します。

  • 型番： DGU-LN
  • 製品名： ドアガイド（10個入り）
  • 対応扉厚： 41mm 〜 56mm（厚扉対応モデル）
  • 主要素材： ステンレス（SUS304）、ジュラコンローラー
  • 販売単位： 1セット10個入り
  • 主な特長： ガイドレール不要、静音設計、扉厚調整機能付

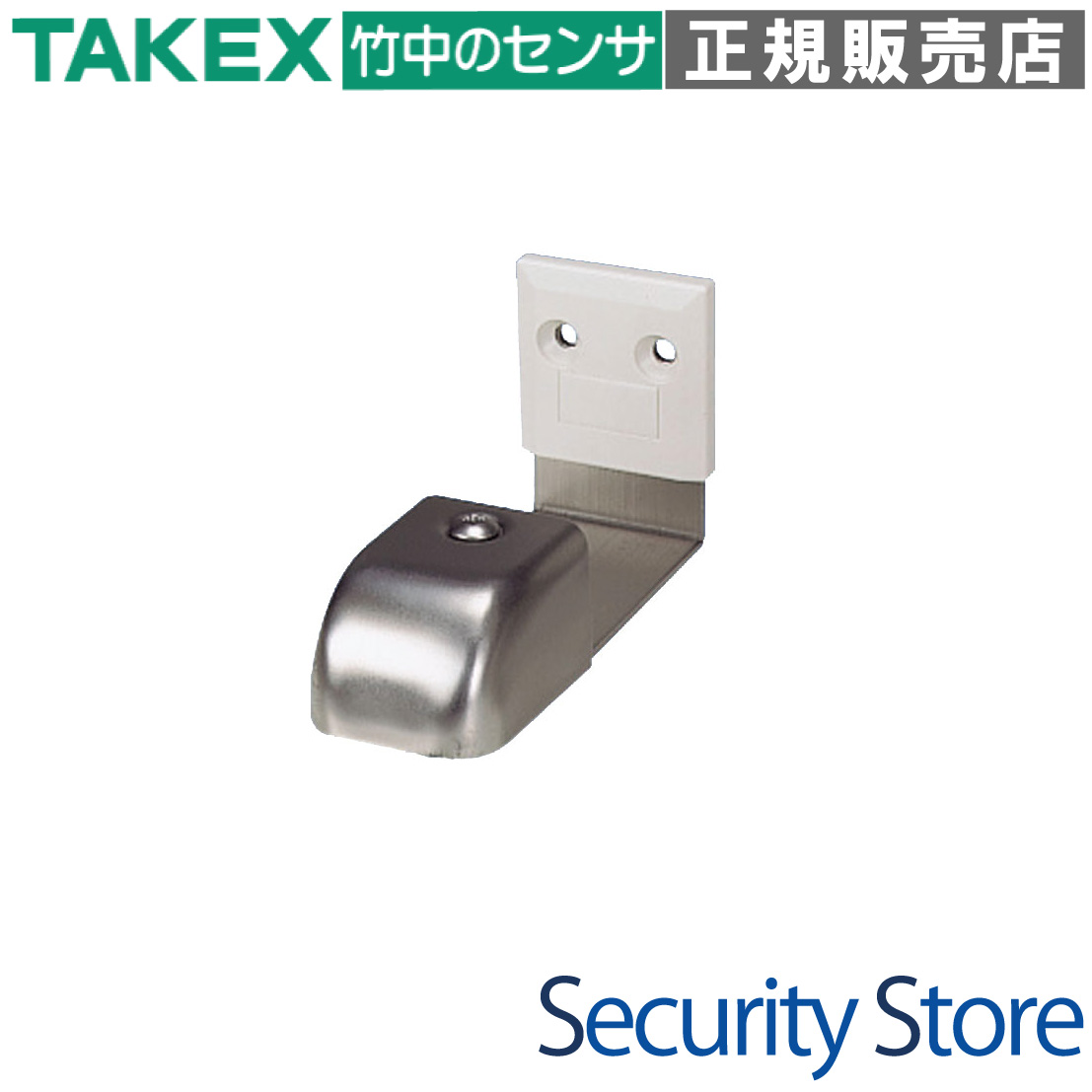

DGU-LN ドアガイド

資料ダウンロード

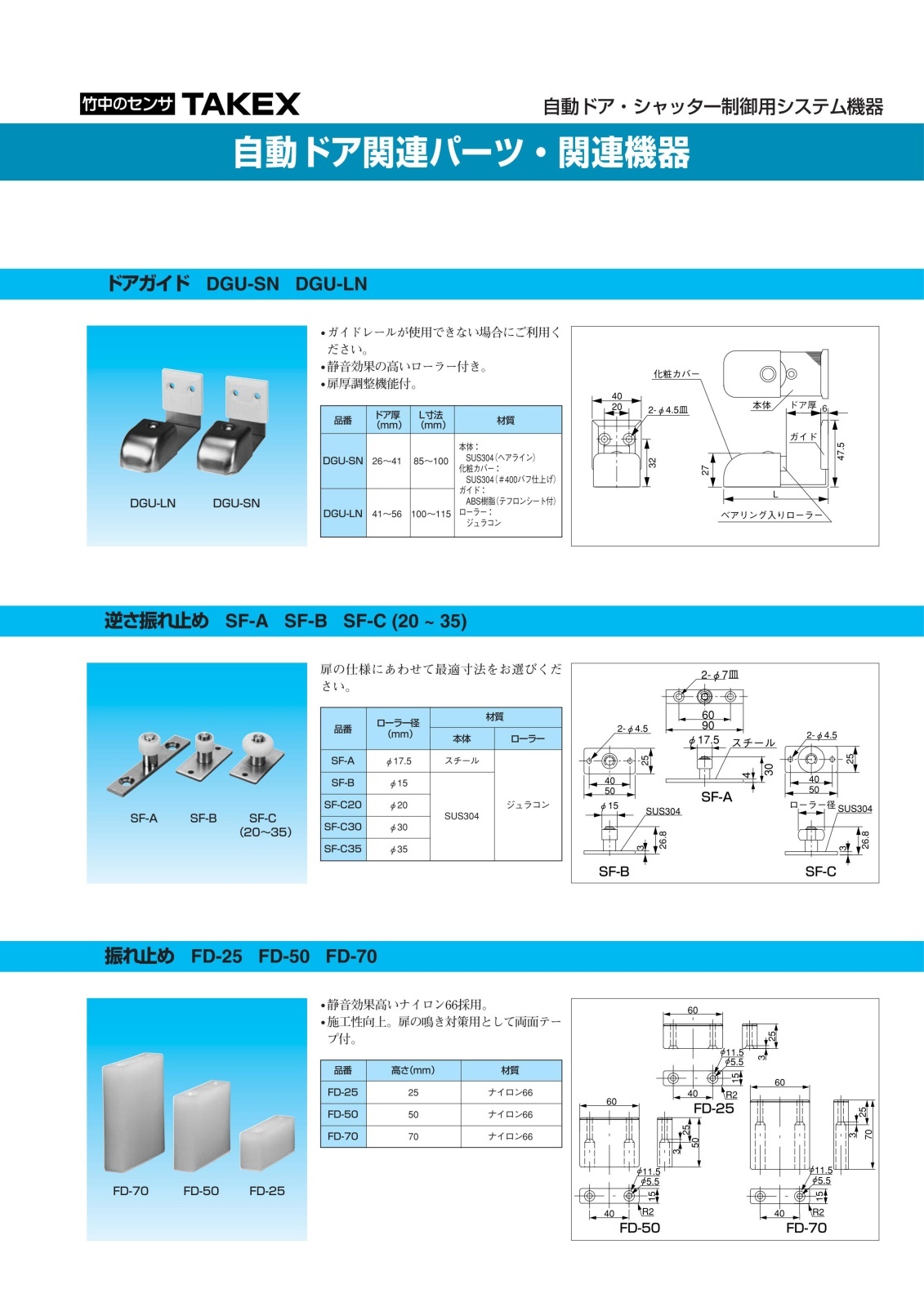

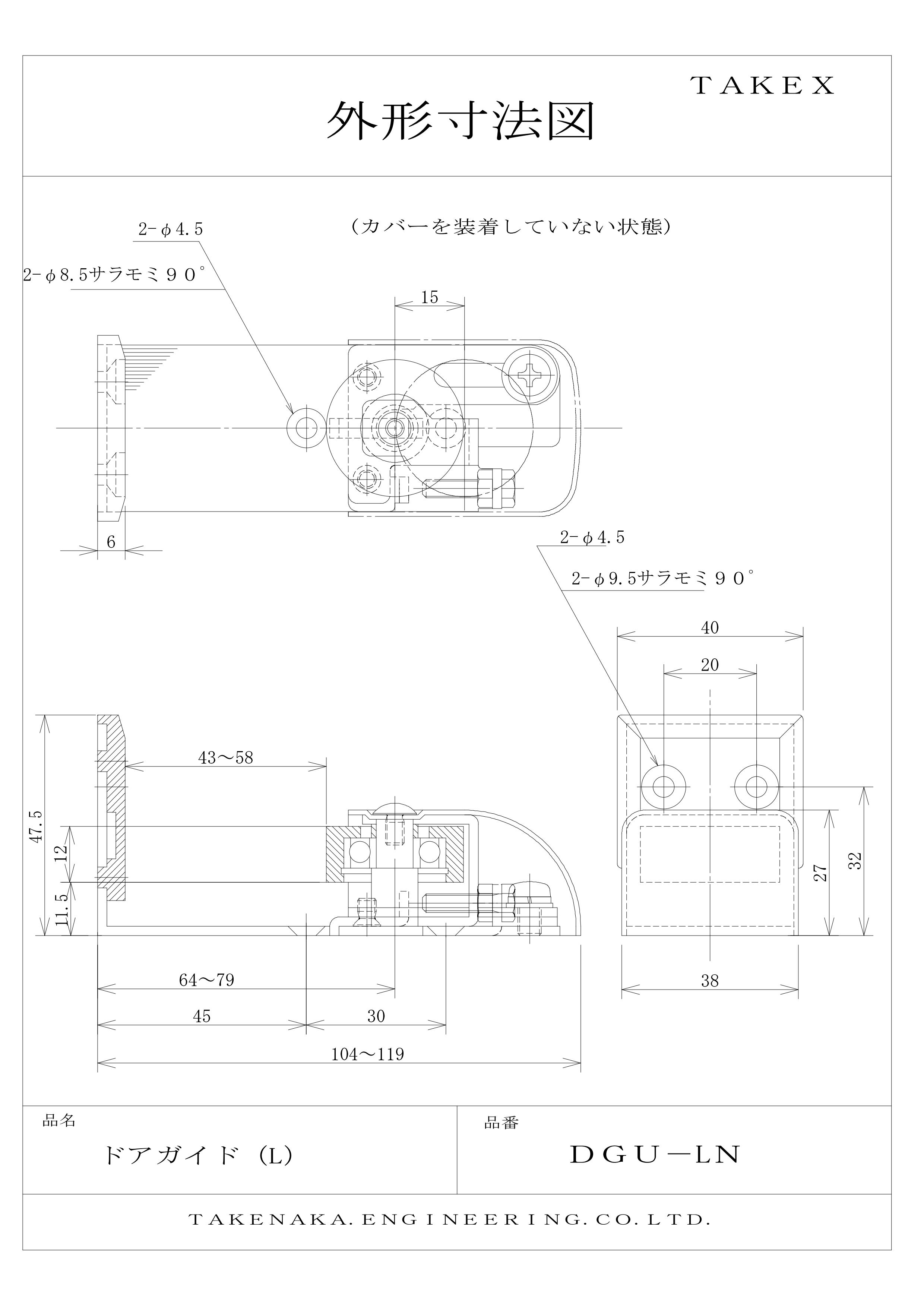

製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • バリアフリー化が必要な施設の入口
  • 厚み・重量のあるオフィスビルの扉
  • 床面に溝を掘れない現場の施工
  • 静粛性が求められる病院・図書館
  • 自動ドアの異音・ガタつきの補修

導入前に確認したいポイント

  • 実際の扉厚が41mm〜56mm以内か
  • 10個単位での販売形態であること
  • 床面の固定強度（アンカー等の検討）
  • 既存のドアガイドとの寸法互換性

特長

ガイドレールが設置できない環境への柔軟な対応

建物の構造や意匠上の理由で床面にガイドレールの溝を掘ることができないケースにおいて、本製品は扉を足元から直接挟み込み、開閉軌道を強力に保持します。バリアフリーを重視する施設や、後付けでの自動ドア改修現場において非常に有用です。

静音効果の高いローラー搭載による快適な動作

扉の開閉時に発生する不快な摩擦音を抑えるため、自己潤滑性と耐摩耗性に優れた「ジュラコン（ポリアセタール樹脂）」製ローラーを装備しています。これにより、滑らかで静かな動作を実現し、施設の静粛性を維持します。

現場の仕様に合わせる扉厚調整機能

41mmから最大56mmまでの幅広い扉厚に対応できる調整機能を備えています。本体の奥行き幅を100mm〜115mm（最大119mm）の間で可変させることができ、現場のドア規格にミリ単位でジャストフィットさせることが可能です。

高耐久ステンレス（SUS304）による長寿命設計

本体および化粧カバーには、耐食性に優れた「SUS304」ステンレスを採用。サビや腐食に強く、屋外に面したエントランスや、清掃で水がかかるような過酷な環境下でも長期間にわたってその性能と美観を維持します。

意匠性を高める2種類の表面仕上げ

本体には落ち着いた質感の「ヘアライン仕上げ」、人目に触れやすい化粧カバーには高級感のある「#400バフ（鏡面）仕上げ」を採用。機能面だけでなく、ビルのメインエントランスなど美観が求められる場所にも最適です。

駆動システム全体の負荷を軽減し寿命を延ばす

扉の横揺れ（ブレ）を足元で完全にシャットアウトすることで、上部の駆動モーターや吊り車、ベルトにかかる余計な負荷を大幅に軽減します。本製品を適切に設置・維持することで、高価な駆動ユニットの重大な故障を未然に防ぎます。

選定時に評価したい強み

  • 厚扉特化型： 一般的なドアガイドでは対応できない40mm超の扉に対応可能。
  • 静粛性能： ジュラコンローラーとテフロンシート付ガイドによる極低摩擦。
  • 施工性： 扉厚に合わせたスライド調整が可能で、微調整が容易。
  • 信頼のTAKEX製： 防犯・自動ドア周辺機器の国内トップメーカーによる確かな品質。

施工・設置ガイド

施工の際は、扉の下端がドアガイドのローラーに均等に接するように配置してください。扉厚調整を行う際は、ガタつきが出ない程度に余裕を持たせて調整するのがポイントです。

確認項目 DGU-LN での考え方
対応扉厚 41mm 〜 56mm（厚扉・重量扉向け）
床面施工 ガイドレール不要。ベース部を床面にビス固定。
メンテナンス ローラーへの異物混入、テフロンシートの摩耗を定期確認。
調整範囲 L寸法 100mm〜115mm（実測最大119mmまで可変可能）

製品仕様

項目 内容
型番 DGU-LN
製品名 ドアガイド（10個入り）
対応扉厚 41mm 〜 56mm
L寸法（奥行き） 104 〜 119 mm（可変・調整可能）
材質：本体 SUS304 ステンレス（ヘアライン仕上げ）
材質：化粧カバー SUS304 ステンレス（#400バフ仕上げ）
材質：ガイド部 ABS樹脂（テフロンシート付）
材質：ローラー部 ジュラコン（ポリアセタール樹脂）
ベース幅 38 mm（カバー装着時：40 mm）
縦枠取付ベース高 47.5 mm
軸センター高 床面から 27 mm
取付穴仕様（底面） 2-φ4.5（φ8.5 サラモミ 90°）
取付穴仕様（縦枠） 2-φ4.5（φ9.5 サラモミ 90°）
販売単位 10個単位

FAQ

Q：DGU-SNとの違いは何ですか？ A：対応する扉の厚みが異なります。DGU-SNは扉厚26〜41mm用、本製品DGU-LNは41〜56mmの厚扉用です。
Q：1個だけで購入することは可能ですか？ A：メーカー規定により10個単位での販売となっております。保守在庫としての確保を推奨いたします。
Q：ガイドレールがなくても本当に大丈夫ですか？ A：はい、本製品が扉を両側から保持するため、床にレールの溝がない場所でも振れ止めとして機能します。
Q：屋外の門扉などにも使用できますか？ A：SUS304ステンレス製のため耐食性は高いですが、基本的には建物のエントランスなどの自動ドア用として設計されています。
Q：ローラーが摩耗した場合はどうすればいいですか？ A：ローラーの摩耗や異音が発生した場合は、ドアガイド本体の交換時期です。異音を放置すると扉の脱線に繋がります。
Q：扉厚が40mmちょうどの場合はどちらを選べばよいですか？ A：40mmの場合はDGU-SN（26〜41mm）の方が調整範囲の中央に近く適していますが、将来の扉変更の可能性等も含めご検討ください。
Q：取り付け用のビスは付属していますか？ A：施工現場の床材（コンクリート、タイル、木材等）に合わせたビスやアンカーを別途ご用意いただく必要があります。
Q：バリアフリー施設での使用に適していますか？ A：はい、床面に突起や溝を最小限に抑えられるため、車椅子やカートの通行が多い場所に非常に適しています。
Q：ヘアライン仕上げとバフ仕上げの違いは何ですか？ A：ヘアラインは細かな筋状の艶消し仕上げ、バフ（#400）は鏡に近い光沢のある仕上げです。本製品はカバーにバフ仕上げを採用し、意匠性を高めています。
Q：扉厚の調整はどのように行いますか？ A：本体のベース部分にあるスライド機構を利用し、固定ネジを緩めて幅を合わせた後、再度締め付けることで調整します。
