DGS-700 自動ドア用防護柵 幅700mm TAKEX 竹中エンジニアリング [DGS-700]

DGS-700 自動ドア用防護柵 幅700mm TAKEX 竹中エンジニアリング [DGS-700]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） 自動ドア用防護柵 JIS A 4722準拠 安全対策 FIX袖壁ガード

DGS-700 自動ドア用防護柵 幅700mm

自動ドアの戸袋付近（FIX袖壁）における挟まれ・衝突事故を物理的に防ぐための安全対策用ガードフェンスです。JIS A 4722の安全性規格に準拠しており、高齢者や子どもの安全を守るために不可欠な設備です。

  • 型番： DGS-700
  • 製品名： 自動ドア用防護柵 幅700mm
  • 方式 / カテゴリ： ガードフェンス（物理バリア）
  • 主な用途： 自動ドア開動作時の戸袋への引き込まれ防止、衝突防止
  • 設置場所： 商業施設、病院、福祉施設、マンション等のエントランス自動ドア付近
  • 材質： SUS304ステンレスフレーム ＋ 5mm厚ポリカーボネート板

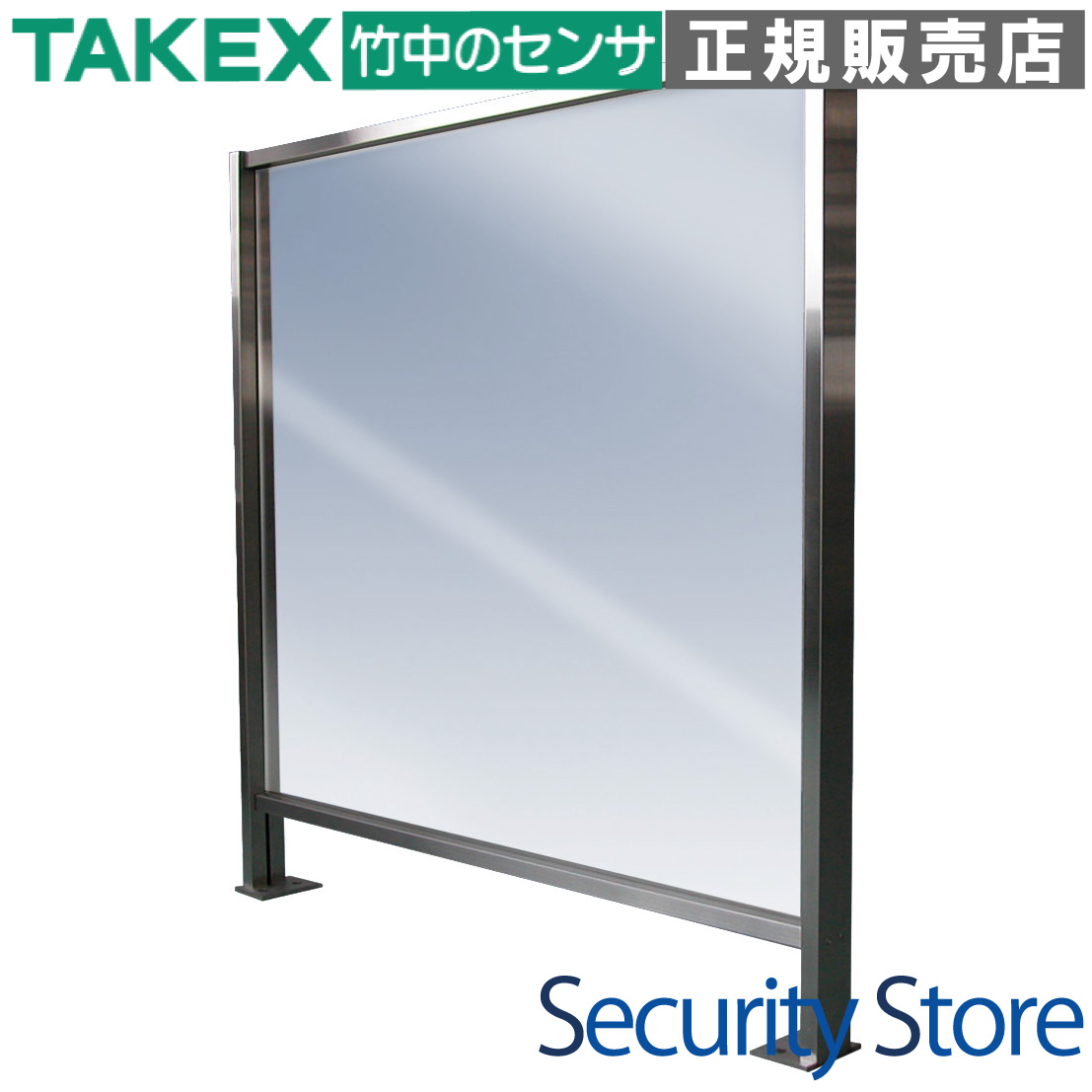

DGS-700 自動ドア用防護柵

資料ダウンロード

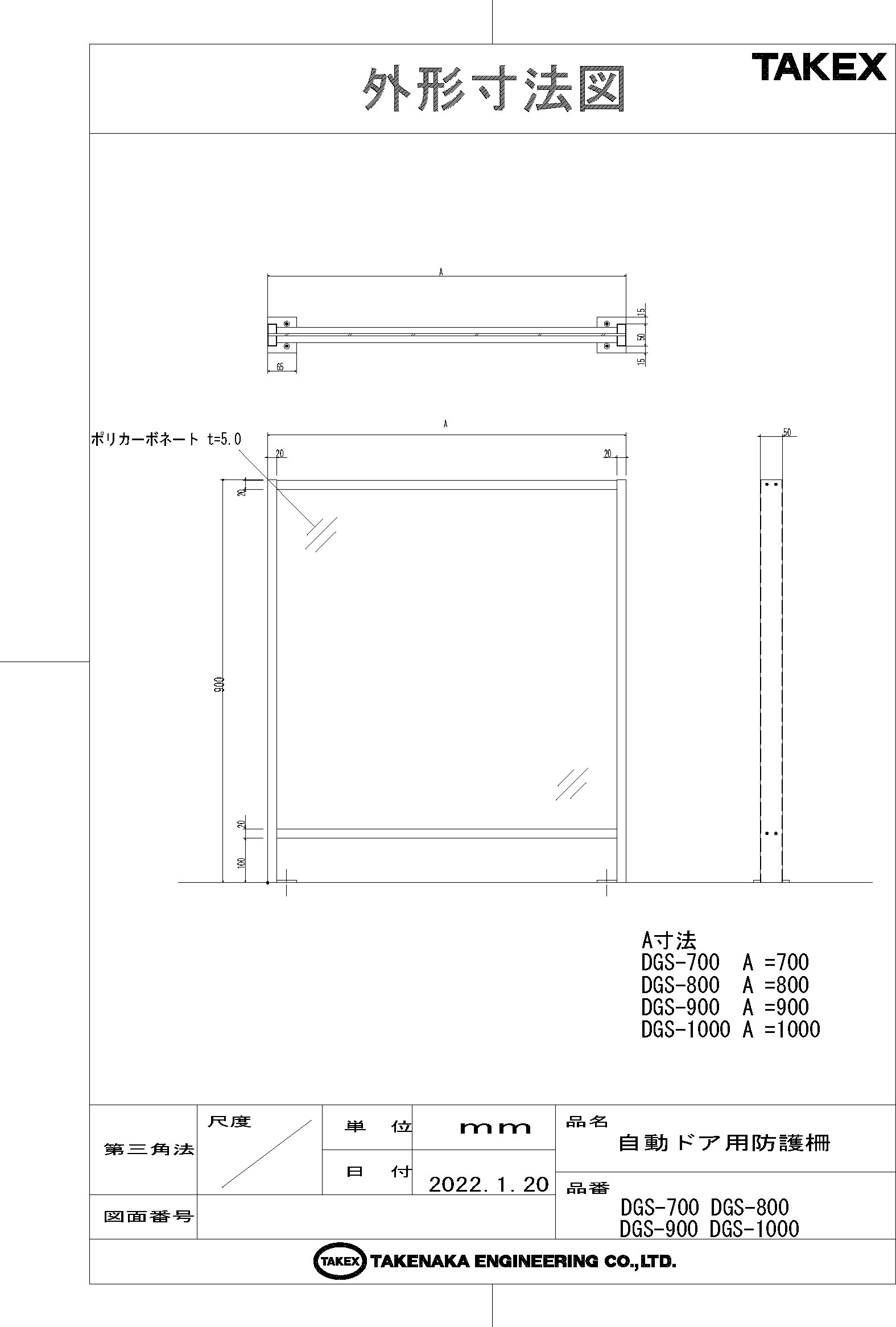

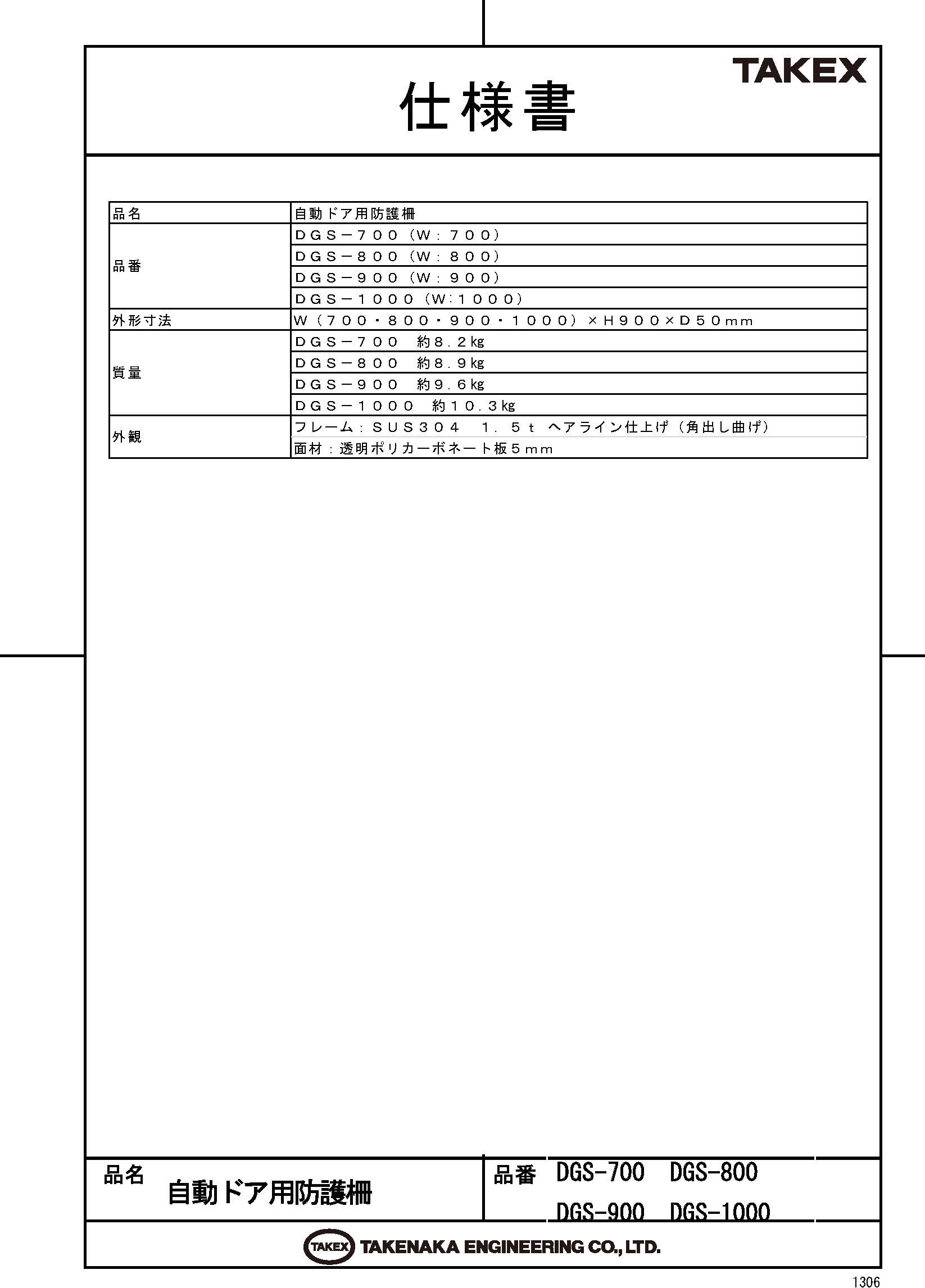

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 自動ドア戸尻側での指挟み事故防止
  • FIX袖壁付近での立ち止まりによる衝突対策
  • お子様や高齢者の不意な進入・接触回避
  • JIS A 4722規格に基づく安全基準の適合

導入前に確認したいポイント

  • 設置スペースの幅（700mm）の確保
  • 床面の材質（アンカーボルト固定が可能か）
  • 自動ドアの戸袋側スペースとの干渉確認
  • 他のサイズ（800/900/1000mm）との選定比較

特長

JIS A 4722規格に準拠した安全設計

歩行者用自動ドアの安全性に関する日本産業規格「JIS A 4722」で求められる防護柵の要件を満たしています。高さ900mmの設計により、子どもが容易に乗り越えることを防ぎ、危険領域への進入を確実に遮断します。

高耐久かつ美観に優れたSUS304フレーム

フレームには厚さ1.5mmのSUS304ステンレスを採用。ヘアライン仕上げ（角出し曲げ）を施すことで、サビに強い耐久性と、建物のエントランスに相応しい高級感のあるシャープな外観を両立しています。

視認性と強度を両立するポリカーボネート面材

面材には厚さ5mmの透明ポリカーボネート板を使用しています。非常に強度が高く、万が一の衝撃でも割れて破片が飛散するリスクを抑えつつ、高い透明度で空間の圧迫感を排除し、視認性を確保します。

施工を簡素化する完成品出荷

工場で組み立てを済ませた「組み立て完成品」として出荷されるため、現場での面倒な組み立て作業は不要です。設置場所に合わせ、アンカーボルトで床面に固定するだけの簡単施工で、工期短縮に貢献します。

スリムで設置しやすいコンパクト設計

奥行きわずか50mmというスリムな設計により、限られたスペースの戸袋付近にもすっきりと配置可能です。設置現場のスペースやドアの開口幅に合わせて最適なレイアウトを実現できます。

引き込まれ・衝突事故を未然に防止

自動ドアが開く際のFIX袖壁側での衝突や、ドアと袖壁の隙間への指や手の引き込まれ事故を物理的に防ぎます。視覚的・物理的なバリアとして、施設の安全配慮義務を果たすための重要な役割を担います。

選定時に評価したい強み

  • 高い安全性： JIS A 4722準拠の高さ900mm固定仕様。
  • 優れた耐久性： 錆に強いSUS304ステンレスと耐衝撃ポリカを採用。
  • 迅速な施工： 完成品出荷により、現地での組立作業が一切不要。
  • 景観配慮： ステンレスヘアライン仕上げにより建物の美観を損なわない。

施工・設置ガイド

本製品は床面へのアンカーボルト固定が必要です。設置の際は、自動ドアの開閉動作範囲と干渉しないよう、適切な距離を保って配置してください。特にJIS A 4722に基づき、危険領域を確実にカバーする位置関係での設置が推奨されます。

確認項目 この製品での考え方
設置方法 床面アンカーボルト固定（現地での組立不要）
サイズ展開 幅700mm（本品）のほか、800/900/1000mmも選択可能
安全性基準 JIS A 4722（歩行者用自動ドアセット）適合
面材の交換 堅牢なポリカーボネート製（割れにくく安全）

製品仕様

項目 内容
品名 自動ドア用防護柵
品番 DGS-700（幅700mm）
（シリーズ：DGS-800/900/1000）
外形寸法 W700 × H900 × D50 mm
質量 約8.2 kg
フレーム外観 SUS304 1.5t ヘアライン仕上げ（角出し曲げ）
面材外観 透明ポリカーボネート板 5mm厚
出荷形態 組み立て完成品

FAQ

Q：現地での組み立て作業は必要ですか？ A：いいえ、工場で組み立てられた完成品の状態でお届けします。現地ではアンカーボルト等での床面固定のみで設置が完了します。
Q：JIS規格に対応していますか？ A：はい、「JIS A 4722（歩行者用自動ドアセット－安全性）」における防護柵の要件（高さ900mm以上など）を満たした設計となっています。
Q：700mm以外のサイズはありますか？ A：はい、DGSシリーズには幅800mm、900mm、1000mmのラインナップがございます。設置場所の幅に合わせてお選びいただけます。
Q：屋外で使用することはできますか？ A：ステンレス（SUS304）およびポリカーボネートを採用しているため耐久性は高いですが、基本的には建物のエントランス内部やポーチ下など、直接雨がかりの少ない場所での使用を想定しています。
Q：ポリカーボネート板が割れる心配はありませんか？ A：ポリカーボネートはガラスに比べて非常に耐衝撃性が高く、万が一強い衝撃が加わっても鋭利に飛散しにくいため、公共の場でも安全に使用できます。
Q：床固定用のボルトは付属していますか？ A：床の材質（コンクリートや石材など）によって最適なアンカーが異なるため、現場状況に合わせたアンカーボルトを別途ご用意ください。
Q：既存の自動ドアに後付けすることは可能ですか？ A：はい、可能です。床面の固定スペースがあれば、既存の自動ドアの安全対策を強化するために後付けで導入いただけます。
Q：掃除をする際の注意点はありますか？ A：ステンレス部分は柔らかい布で拭いてください。ポリカーボネート面材は傷がつきやすいため、研磨剤入りの洗剤などは避け、水で薄めた中性洗剤と柔らかい布を使用してください。
Q：奥行き50mmというのは台座部分も含めた寸法ですか？ A：フレームの奥行き寸法となります。詳細な取り付け寸法については、ダウンロード資料の「外形寸法図」をご確認ください。
Q：どのような施設で導入されていますか？ A：病院、老健施設、商業施設、保育園、マンションなど、特に高齢者や子どもが利用する施設での安全対策として広く導入されています。
