DGU-SN ドアガイド(10個入り) TAKEX 竹中エンジニアリング [DGU-SN]

DGU-SN ドアガイド(10個入り) TAKEX 竹中エンジニアリング [DGU-SN]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） 自動ドア周辺機器 ドアガイド 10個入り

DGU-SN ドアガイド(10個入り)

床面にガイドレールが埋め込めない環境でも、自動ドアの安全でスムーズな開閉を実現する高性能ドアガイドです。静音ローラーと扉厚調整機能を備え、新設からメンテナンスまで幅広く対応します。

  • 型番： DGU-SN
  • 製品名： ドアガイド(10個入り)
  • カテゴリ： 自動ドア・シャッター制御関連機器
  • 主な用途： 自動ドアの振れ止め・開閉軌道のガイド
  • 設置場所： 屋内自動ドア足元（床面または方立）
  • 主要素材： ステンレスSUS304 / ジュラコンローラー
DGU-SN ドアガイドの製品画像

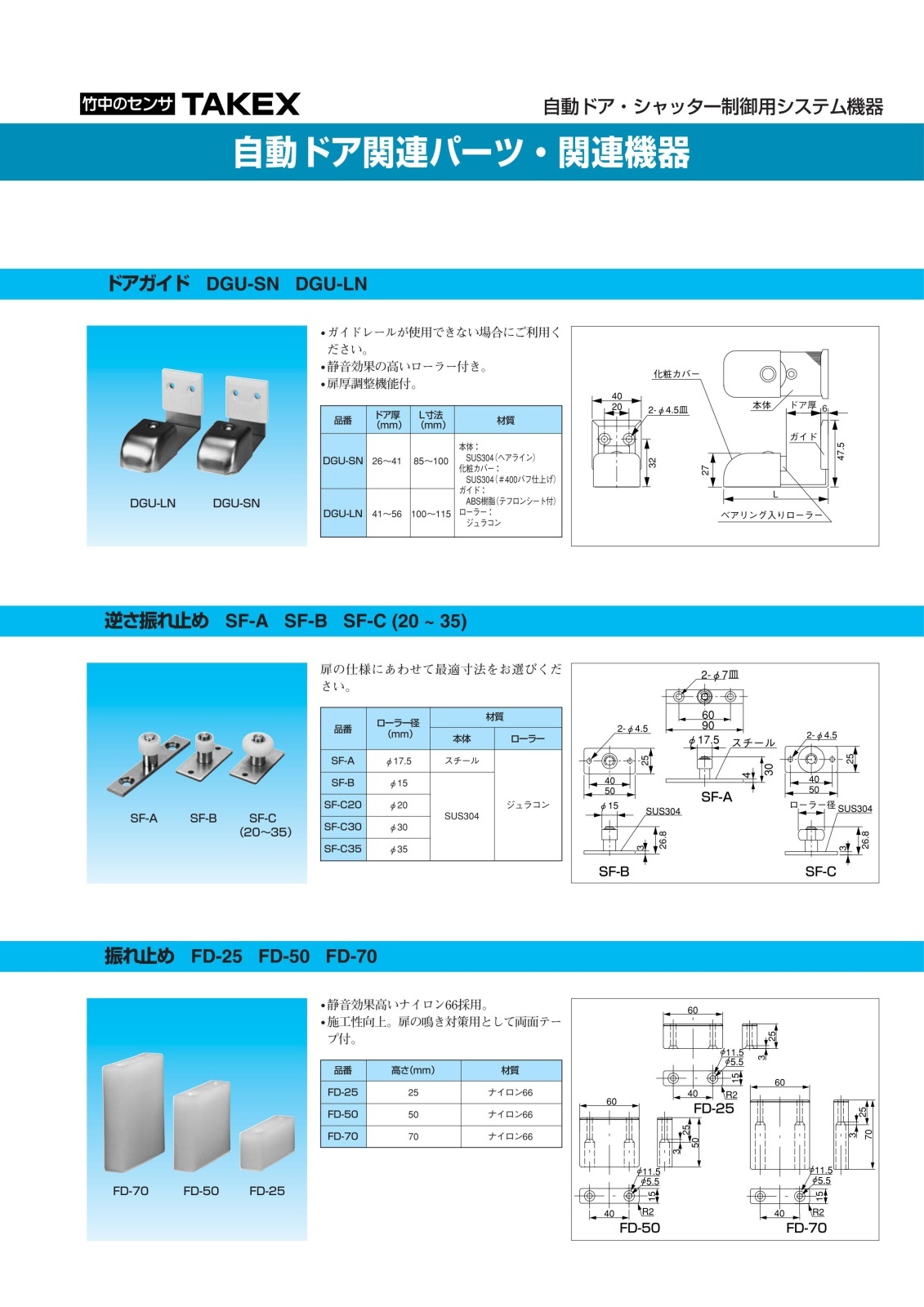

資料ダウンロード

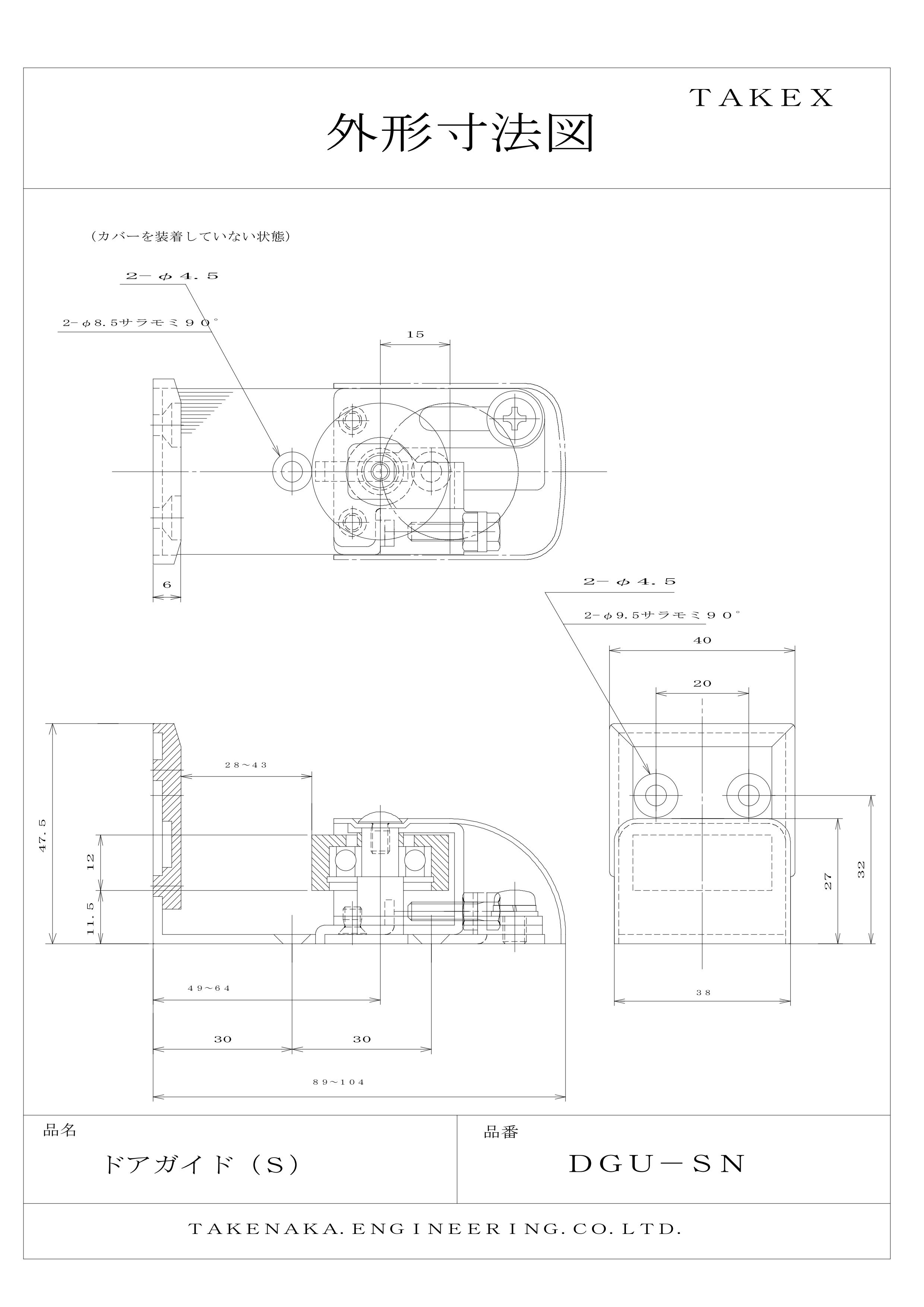

製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • ガイドレールを床に埋め込めない現場
  • 大理石やタイル等、床材を加工できない環境
  • 病院や高齢者施設等のバリアフリー空間
  • 静粛性が強く求められる図書館やホテル
  • 既存ドアの異音改善やメンテナンス

導入前に確認したいポイント

  • 対応扉厚が範囲内か（28〜43mm）
  • 設置スペースの奥行きに余裕があるか
  • 10個単位での販売パッケージである点
  • 床面へのビス止めが可能かどうか

特長

ガイドレール不要で柔軟な施工が可能

大理石や特殊なタイルなど、床面に溝を掘ってレールを埋め込む工事が物理的・デザイン的に不可能な現場に最適です。床面をフラットに保ったまま自動ドアを運用できるため、施工の自由度が飛躍的に向上します。

ジュラコンローラーによる卓越した静音性

扉をガイドする部分に、自己潤滑性に優れたエンジニアリングプラスチック「ジュラコン（POM）」製のローラーを採用しています。開閉時の不快な擦れ音や摩擦を最小限に抑え、静かな動作を実現します。

扉の厚みに合わせた精密な調整機能

「扉厚調整機能」を搭載しており、ガラス扉からステンレス框扉、アルミ扉まで、現場の仕様に合わせてガイド幅を微調整できます。扉のがたつきを抑え、安定した走行軌道を確保します。

高耐久ステンレス（SUS304）の採用

本体には強度と耐食性に優れたステンレス鋼「SUS304（ヘアライン仕上げ）」を使用。長期間の使用でも錆や劣化に強く、美観を損なわない設計となっています。

意匠性に優れた化粧カバー

目に触れる化粧カバー部分には、美しく光を反射する「SUS304（#400バフ仕上げ）」を採用しています。商業施設の店舗入口など、デザイン性が重視される場所でも違和感なく設置可能です。

テフロンシート付ガイドによる滑らかな摺動

ガイド部分にはABS樹脂に加え、摩擦係数の極めて低いテフロンシートを採用。扉の開閉に対する抵抗を減らし、自動ドア駆動系への負荷も軽減します。

選定時に評価したい強み

  • 施工性： レール埋設工事が不要で、バリアフリー化にも貢献。
  • 静音性： ローラー方式により、金属同士の擦れ音を完全に排除。
  • 汎用性： 可変調整幅が広く、多様なメーカーの自動ドアに対応。
  • 信頼性： セキュリティ機器の国内大手TAKEXブランドの高品質設計。

施工・設置ガイド

自動ドアの吊り込み完了後、扉の下部に本製品を差し込むように配置し、床面にビスで固定します。扉の厚みに応じて、本体の調整ネジを回して最適なガイド幅に設定してください。

確認項目 この製品での考え方
床面段差 レール不要のため、フラットなバリアフリー状態を維持可能。
扉のがたつき 調整機能により、扉厚に密着させることで振れを最小化。
メンテナンス ローラーの磨耗状況を確認しやすいオープン構造。

製品仕様

項目 内容
型番 DGU-SN
製品名 ドアガイド(10個入り)
販売単位 10個単位
適応扉厚 28〜43mm（可変調整可能）
全長（奥行き） 89 〜 104 mm（調整可変範囲）
ベース幅 38 mm（カバー取付部外寸：40 mm）
高さ 縦枠取付ベース高：47.5 mm / 軸センター高：27 mm
取付穴仕様（底面） 2-φ4.5 / φ8.5 サラモミ 90°（ピッチ30mm）
本体材質 SUS304（ヘアライン仕上げ）
化粧カバー材質 SUS304（#400バフ仕上げ）
ガイド/ローラー ABS樹脂（テフロンシート付）/ ジュラコンローラー

FAQ

Q：1個単位で購入することはできますか？ A：申し訳ございません。本製品は10個入りのパッケージ販売のみとなっております。
Q：床に溝（レール）がなくても使えますか？ A：はい。本製品はガイドレールの代替品として、床面にビス留めして使用する設計になっています。
Q：扉の厚みが30mmなのですが、取り付け可能ですか？ A：可能です。28mm〜43mmの扉厚に対応する調整機能を備えています。
Q：屋外で使用できますか？ A：ステンレス製（SUS304）のため耐食性は高いですが、基本的には雨が直接かからない屋内または軒下での使用を推奨します。
Q：ローラー部分は交換できますか？ A：消耗品としてのローラー単体供給については、別途お問い合わせください。通常は本体ごとの交換となります。
Q：どのようなビスで固定すればよいですか？ A：取付穴はφ4.5mm（サラモミ加工済み）です。床材に合わせたM4程度の皿ビスをご用意ください。
Q：静音性は高いですか？ A：ジュラコンローラーを採用しているため、従来の金属ガイドに比べて非常に静かに開閉できます。
Q：扉の振れ止め効果はありますか？ A：はい。自動ドアの下部を挟み込んで保持するため、風圧による扉のバタつきを効果的に抑えます。
Q：化粧カバーは付属していますか？ A：はい。美観を整えるためのバフ仕上げステンレスカバーが付属しています。
Q：取付ピッチを教えてください。 A：底面の取付穴ピッチは30mm、縦枠側の穴ピッチは12mmとなっています。詳細は外形寸法図をご確認ください。
