DMR-1R マルチリモコンスイッチ受信機 TAKEX 竹中エンジニアリング [DMR-1R]

DMR-1R マルチリモコンスイッチ受信機 TAKEX 竹中エンジニアリング [DMR-1R]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） マルチリモコンスイッチ 特定小電力無線 屋内用

DMR-1R マルチリモコンスイッチ受信機

送信機1台で最大10箇所の個別操作を実現する、プロ仕様の無線受信機です。高信頼の特定小電力無線を採用し、セキュリティや設備制御に最適な柔軟性を提供します。

  • 型番： DMR-1R
  • 製品名： マルチリモコンスイッチ受信機
  • 通信方式： 314MHz帯 特定小電力無線
  • 主な用途： シャッター・自動ドアの開閉、警報装置のリモート制御
  • 登録容量： 最大 200 ID 登録可能
  • 電源： DC12V 〜 DC24V 対応
DMR-1R マルチリモコンスイッチ受信機 製品画像

資料ダウンロード

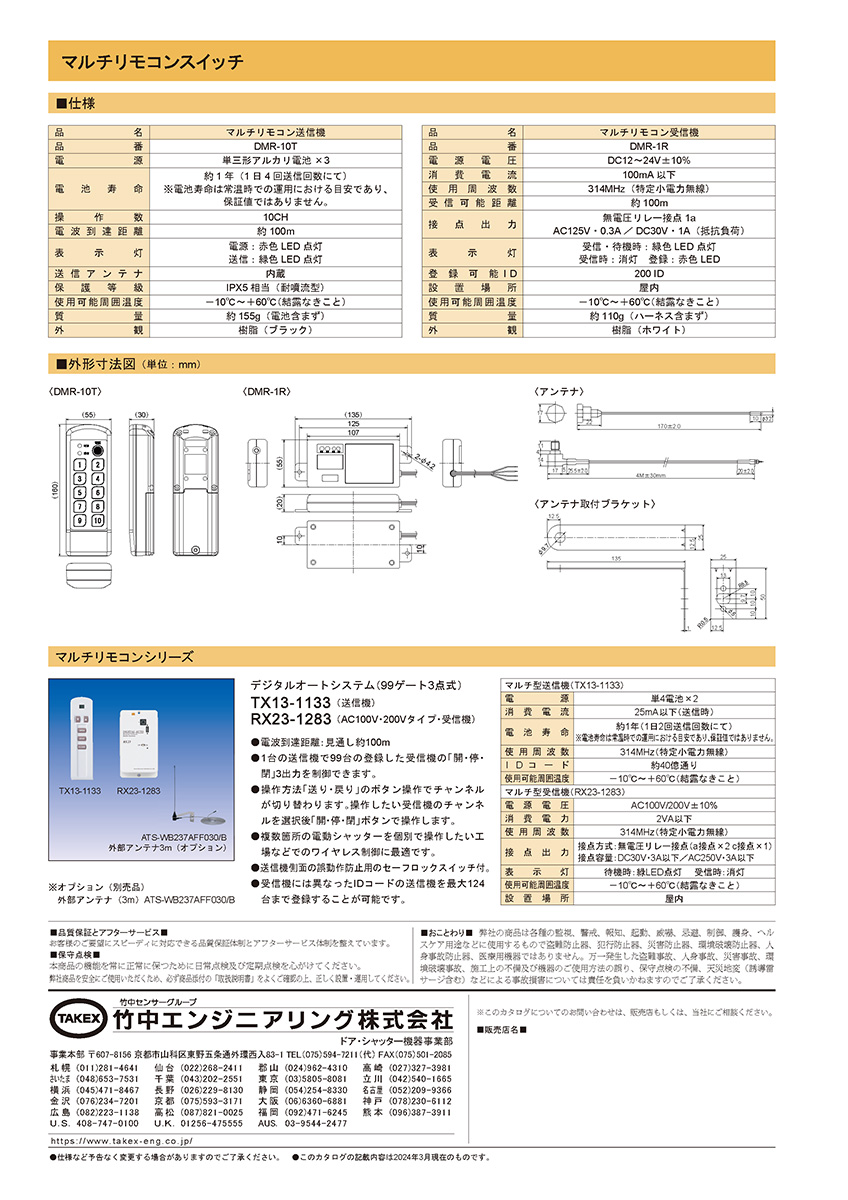

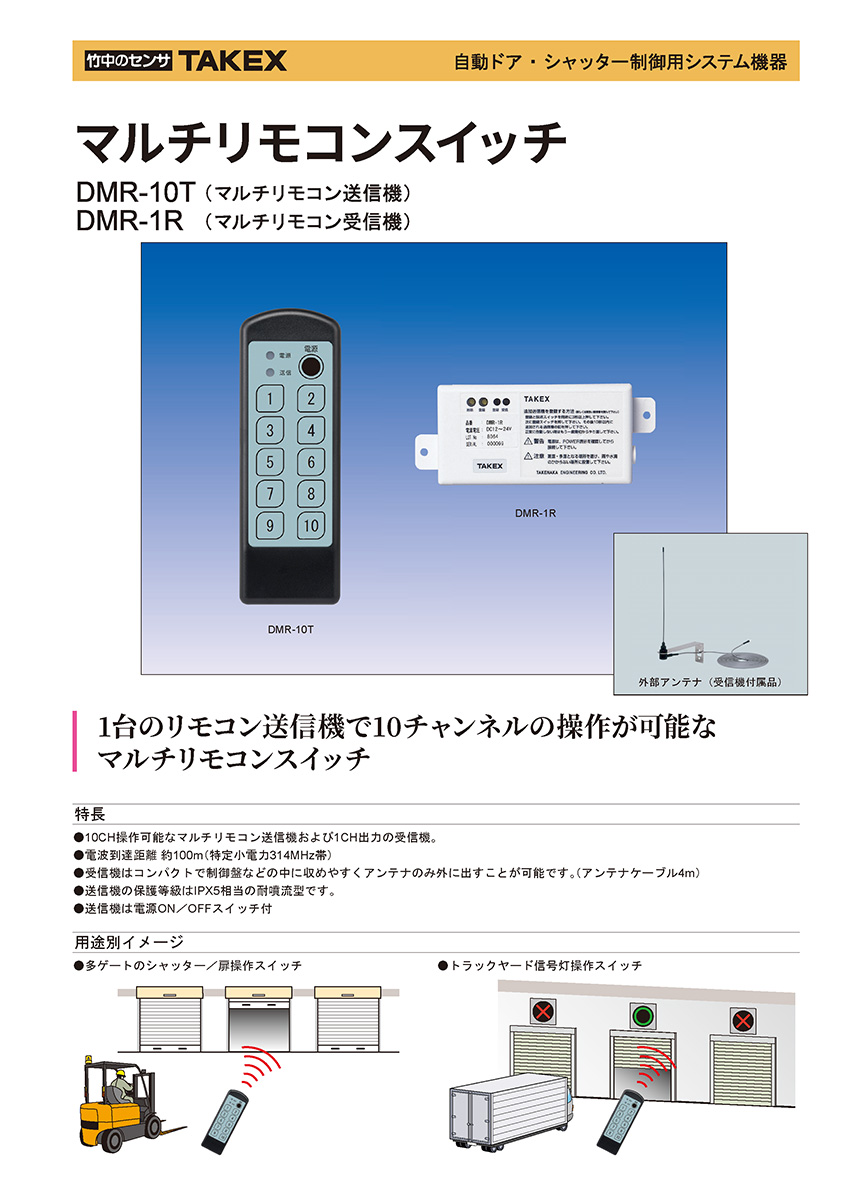

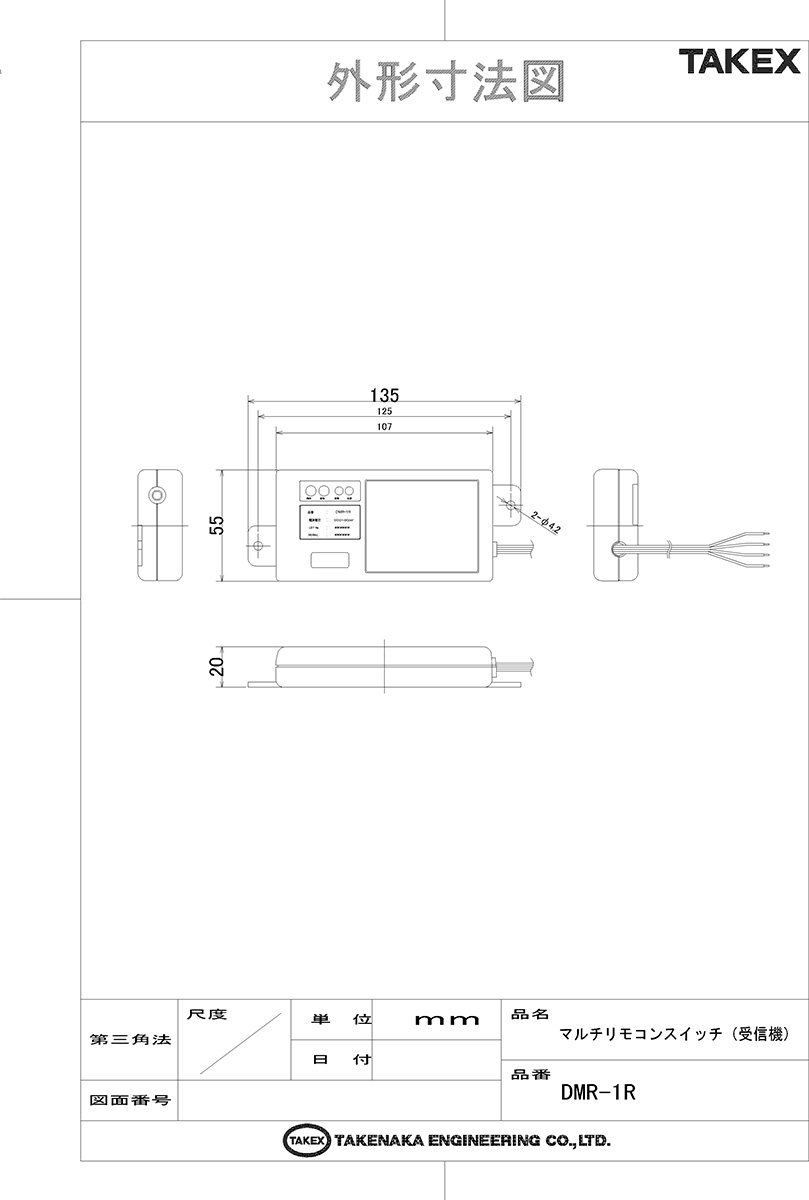

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場や倉庫の複数シャッター個別制御
  • ビル入り口や通用口の電気錠リモート解錠
  • 店舗の非常ボタン・警報システムの遠隔起動
  • 車両ゲートや照明設備の一括管理

導入前に確認したいポイント

  • 設置場所は屋内か（防水仕様ではありません）
  • 電源はDC12V〜24Vの範囲内で確保可能か
  • アンテナを金属から離して設置できるか
  • 操作ボタンに対応する別売送信機があるか

特長

10チャンネルのマルチ操作に対応

別売のマルチ送信機（DMR-10T）と組み合わせることで、1台の送信機から最大10台までのDMR-1Rを個別に操作できます。チャンネルごとに役割を分けることで、大規模な施設でも効率的な遠隔制御が可能です。

200 IDの大容量メモリー機能

1台の受信機に対して、最大200個の送信機IDを登録できます。多数の従業員や作業者が個別にリモコンを所有する環境でも、すべての操作権限を1台の受信機で集約・管理できる高度なシステム設計です。

314MHz帯 特定小電力無線の採用

回折性の高い314MHz帯を使用しているため、一般的な高周波帯と比較して壁や障害物を回り込みやすい特性を持っています。屋内環境における安定した通信を重視したプロ向けの周波数選定です。

アンテナ分離構造による高い設置自由度

本体は制御盤内に収め、電波を受けやすい位置にアンテナのみを露出させることが可能です。付属の4m専用アンテナケーブルにより、現場の電波環境に合わせた最適なアンテナ配置を実現します。

コンパクトかつ省スペースな設計

筐体は非常にコンパクトに設計されており、スペースの限られた制御盤内や壁面への設置もスムーズに行えます。ホワイトカラーの樹脂筐体は、露出設置時も清潔感を保ちます。

施工・保守を支えるLEDインジケーター

「緑」と「赤」の2色LEDを搭載し、待機・受信・登録・削除などのすべてのステータスを視覚的に把握できます。テスターなしでも現在のモードや通信状態が判別可能なため、現場でのメンテナンス性に優れています。

柔軟な電源仕様（DC12V〜24V）

広範な電圧範囲に対応しているため、既存のセキュリティシステムや設備電源からの流用が容易です。現場のインフラに合わせた電源設計が可能な、汎用性の高い仕様となっています。

安全なID個別・一括削除機能

送信機の紛失時や担当者の変更時にも安心な個別ID削除機能を搭載。万が一、設定が複雑化した場合には一括削除（全リセット）も可能なため、運用の安全性を高いレベルで維持できます。

選定時に評価したい強み

  • 通信信頼性： 障害物に強い314MHz帯特定小電力無線により、屋内でも安定通信。
  • 拡張性： 1台で200名までの個別リモコン管理が可能。
  • 施工性： アンテナのみ外出し可能な4mケーブル付属で、金属盤内への設置も対応。
  • 管理性： LEDパターンによる直感的な動作確認・トラブルシュートが可能。

LED表示と動作状態

本体前面のLEDの状態を確認することで、現在の動作モードを特定できます。

表示パターン 意味・状態
緑色LED 点灯 通常待機中（正常な監視状態）
緑色LED 消灯（一瞬） 電波を正常に受信し、接点出力中
緑・赤 同時3回点滅 ID登録が正常に完了
緑・赤 同時6回点滅 特定のID個別削除が完了
緑・赤 交互6回点滅 IDの一括削除（フルリセット）が完了

配線・端子仕様

線色 機能 備考
白 電源入力 (+) DC 12V 〜 24V（±10%以内）
黒 電源入力 (-) GND
灰 接点出力 (NO) 無電圧リレー接点（常時開）
緑 接点出力 (COM) 共通コモン端子

トラブルシューティング

電源を入れても緑LEDが点灯しない 白・黒線間の電圧を測定してください。DC12〜24Vが正しく印加されていない、または極性が逆になっている可能性があります。
送信機を押しても反応しない IDが正しく登録されているか確認してください。また、アンテナの芯線がコネクタに確実に挿入されているか、アンテナ周辺に遮蔽物がないか点検が必要です。

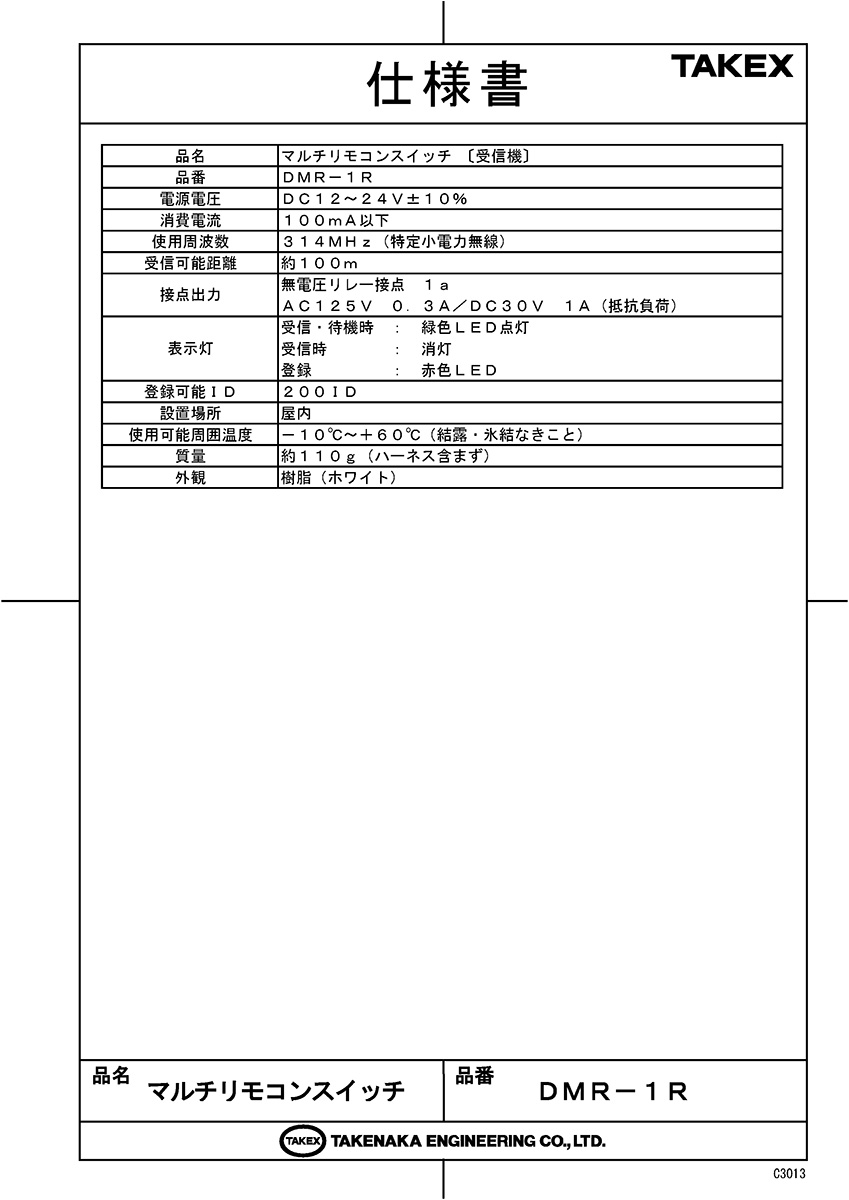

製品仕様

項目 内容
品名 マルチリモコンスイッチ〔受信機〕
品番 DMR-1R
電源電圧 DC12V 〜 24V ± 10%
消費電流 100mA 以下
使用周波数 314MHz（特定小電力無線）
受信可能距離 約100m（見通し距離）
接点出力 無電圧リレー接点 1a（AC125V 0.3A / DC30V 1A 抵抗負荷）
表示灯 待機時：緑色点灯 / 受信時：消灯 / 登録削除時：赤色点灯・点滅
登録可能ID 最大 200 ID
設置場所 屋内
使用可能周囲温度 -10℃ 〜 +60℃（結露・氷結なきこと）
質量 約110g（ハーネス含まず）
外観 樹脂（ホワイト）

FAQ

Q：屋外で使用することは可能ですか？ A：本機は屋内専用仕様です。屋外での使用や、水しぶきがかかる環境、極端に湿度の高い場所での設置は避けてください。
Q：電波の届く距離はどのくらいですか？ A：見通し距離で約100mですが、周囲の建築構造（鉄筋コンクリートや金属面）により短くなる場合があります。
Q：大型のモーターを直接駆動できますか？ A：内蔵リレーは微弱信号用（抵抗負荷）です。誘導負荷である大型モーターを制御する場合は、必ず外部に電磁接触器や中間リレーを設けてください。
Q：アンテナケーブルは延長できますか？ A：付属の4m専用ケーブル以外を使用したり、勝手に切断・延長したりすることはできません。通信性能を著しく低下させる原因となります。
Q：特定の送信機を紛失した場合、その送信機だけ無効にできますか？ A：はい、可能です。「個別削除モード」を使用することで、特定のID情報のみを受信機から消去できます。
Q：1台の受信機に何台まで送信機を登録できますか？ A：最大200個のIDを登録可能です。大人数で共有する現場でも余裕を持って運用できます。
Q：AC100Vの電源で動作しますか？ A：直接AC100Vには接続できません。必ずDC12Vから24Vの直流電源装置を用意してください。
Q：アンテナを金属製の制御盤の中に入れても大丈夫ですか？ A：金属は電波を遮断します。本体を金属盤内に入れる場合は、アンテナだけを盤の外に出して設置してください。
Q：登録ボタンを押し間違えた場合、最初からやり直しですか？ A：10秒間操作がないと自動的に通常モードへ戻りますので、再度同時押しからやり直してください。
Q：動作温度範囲は？ A：-10℃から+60℃まで対応していますが、結露が発生する環境では使用しないでください。
