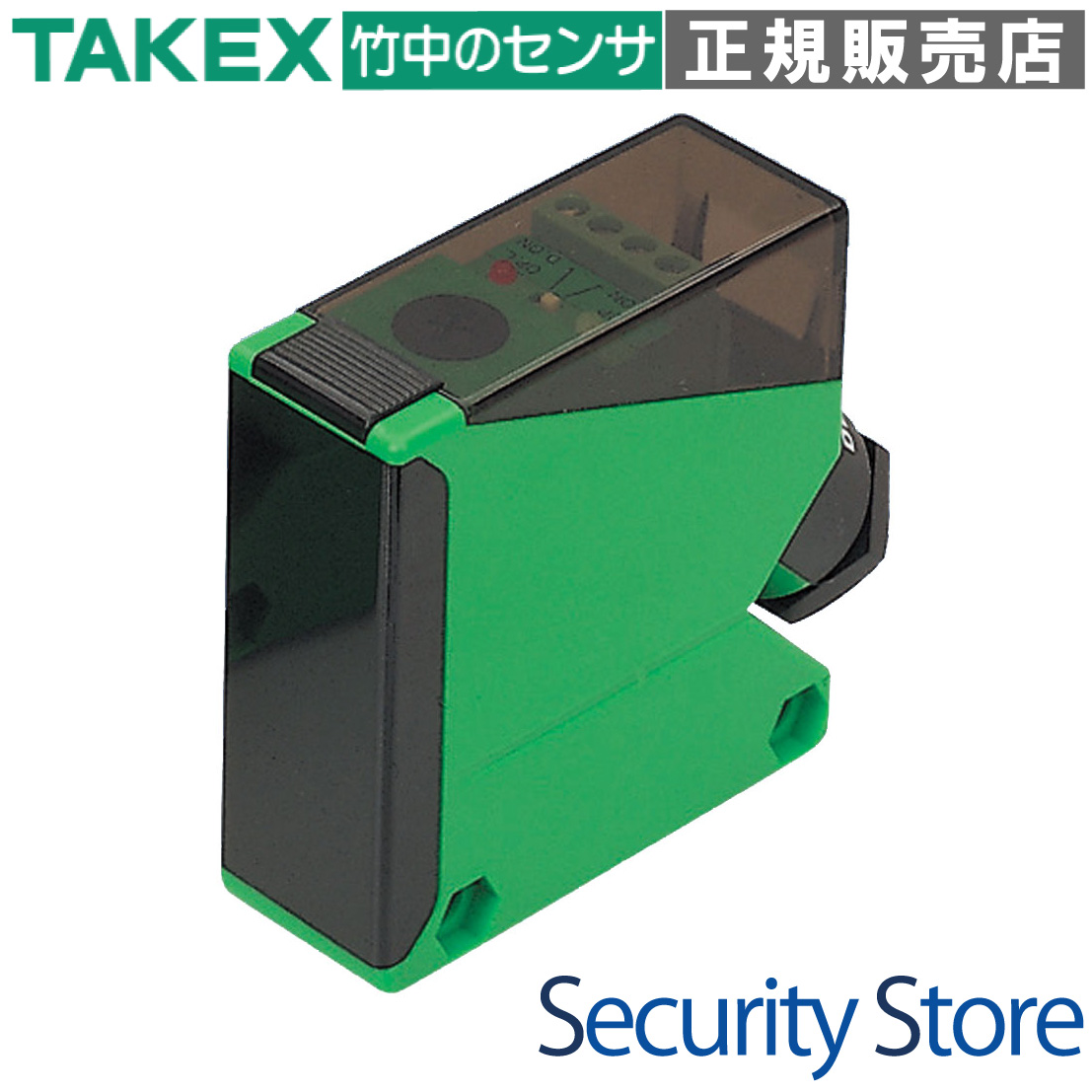

DL-S200TC ディスタンスセンサー

特長

三角測量に基づく精密な距離限定検出

受光素子に2分割フォトダイオードを採用。投光部から照射された赤外線が物体に反射して戻る際の「結像位置（角度）」の変化を演算することで、設定距離内にある物体のみを確実に捕捉します。光の反射量（明るさ）だけで判定する一般的なセンサーとは信頼性が異なります。

背景物体の影響を完全に無視

検出したい物体のすぐ背後に壁やコンベアのガイド板などの背景があっても、設定距離を超えていればセンサーはこれを完全に無視します。背景を「物体」と誤認することがないため、狭い場所や複雑な設備内でも安定したセンシングが可能です。

対象物の色や表面状態への高い耐性

距離で判断する方式のため、反射率の低い黒色のワークと、反射率の高い白色のワークが混在するラインでも、ほぼ同じ感度で検出可能です。材質や色の変化に伴う煩わしい再調整の手間を大幅に削減します。

赤外LED光源によるノイズ耐性の向上

投光用光源には波長880nmの赤外LEDを採用。可視光線を放たないため作業者の目障りにならず、蛍光灯などの外部光ノイズに対しても高い耐性を発揮します。安定した稼働を支える技術的な裏付けです。

IP65の堅牢な防水・防塵構造

保護構造IP65に対応したポリカーボネイト製ケースを採用。水がかかる環境や粉塵の多い現場でも安心して設置できます。端子台接続方式でありながら、確実なシール性を確保した設計となっています。

NPN / PNP 独立2出力を標準装備

日本国内で一般的なNPNオープンコレクタ出力と、欧州設備などで多用されるPNPオープンコレクタ出力の両方を独立して搭載しています。接続先のPLC（シーケンサー）の仕様を選ばず、柔軟なシステム設計が可能です。

10ms以下の安定した高速レスポンス

複雑なデジタル処理を最小限に抑え、純粋なセンシング性能を突き詰めることで10ms以下の応答時間を実現。高速で移動するワークの検知や、シビアなタイミング制御が求められるタクトタイムの短いラインにも対応します。

光学的な閾値シフトを可能にする距離調整ボリウム

本体上部にNEAR-FAR調整用の光学式距離調整ボリウムを装備。電気的なゲイン調整ではなく、物理的な結像閾値をシフトさせる精緻な機構により、現場環境に合わせた最適なマージン設定を容易に行えます。

ライトオン/ダークオンの柔軟な動作切替

内部スイッチにより、入光時にONとなる「ライトオン（L.ON）」と、遮光時にONとなる「ダークオン（D.ON）」を即座に切り替え可能。フェールセーフ回路の構築や、特殊な検知ロジックにも対応します。

メンテナンス性に優れた端子台接続方式

コネクタ式ではなく端子台接続を採用しているため、現場でのケーブル長調整が容易です。専用ブッシングによる確実な防水処理が可能で、長期間の運用における接触不良や浸水リスクを低減します。

施工・設置ガイド

設置の際は、対象物がセンサーの受光素子に対して「左右方向」または「前後方向」に横切るように取り付けてください。上下方向の移動は検出が不安定になる可能性があるため推奨されません。また、背景にステンレス板などの鏡面体がある場合は、センサーを数度傾けて固定し、正反射光を回避してください。

LED表示と動作状態

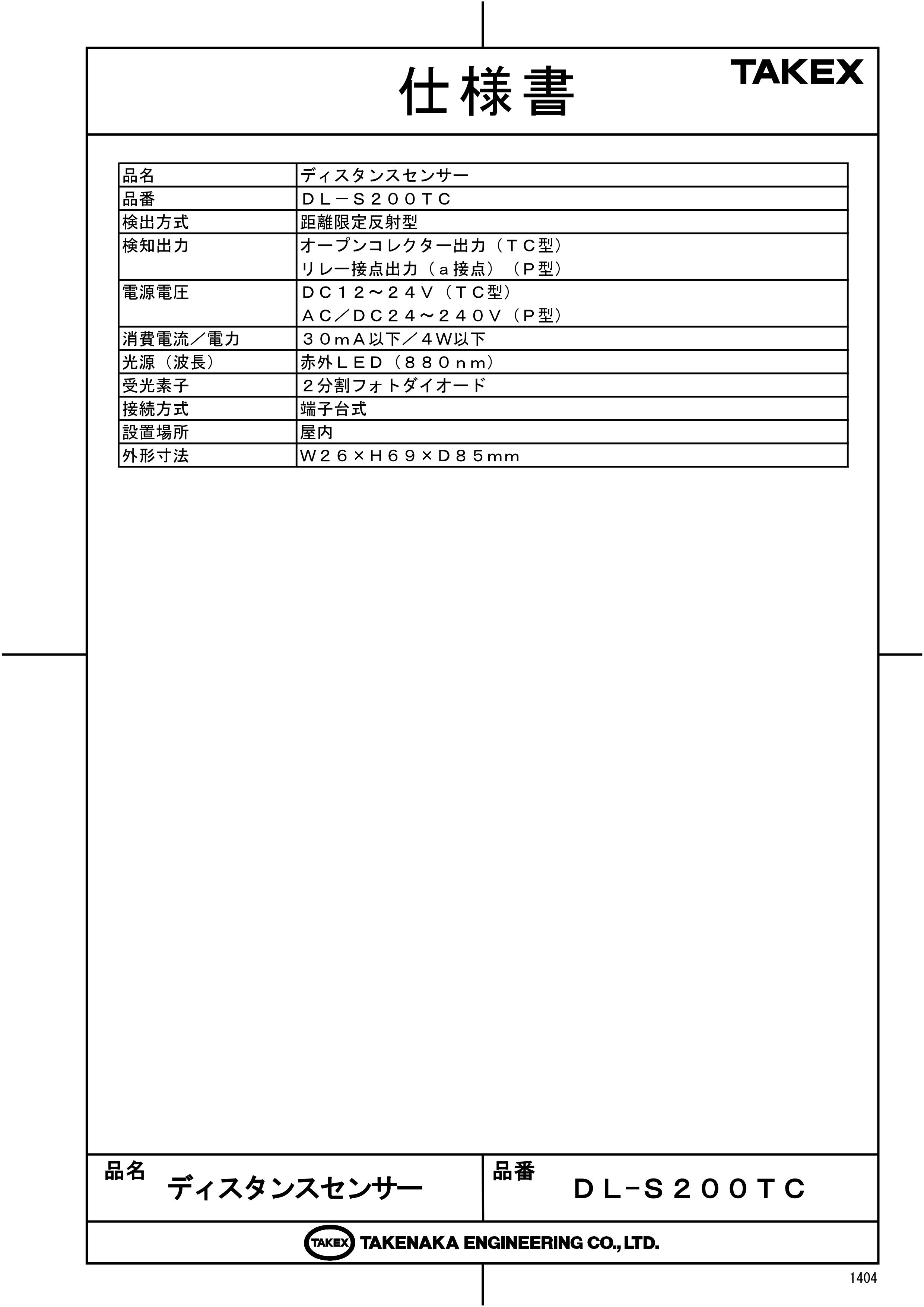

製品仕様
